Wskaźniki i przyrządy63
Popchnąć dźwignię. Szyba tylna
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Wycieraczek nie wolno włączać, gdy
szyba tylna jest oblodzona.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Wycieraczka tylnej szyby zostaje
uaktywniona automatycznie po
włączeniu biegu wstecznego, gdy
wycieraczki przedniej szyby są
włączone.
Funkcję tę można aktywować lub
dezaktywować za pomocą
wyświetlacza informacyjnego w
menu Ustawienia .
Płyn do spryskiwaczy 3 150
Personalizacja ustawień 3 88.
Temperatura zewnętrzna
Spadek temperatury sygnalizowany
jest natychmiast, a jej wzrost z
pewnym opóźnieniem.9 Ostrzeżenie
Jezdnia może być oblodzona
nawet wówczas, gdy wyświetlacz
pokazuje temperaturę kilku stopni
powyżej 0 °C.
Zegar
Data i godzina jest pokazywana na
wyświetlaczu informacyjnym.
Wyświetlacz informacyjny 3 83
Graficzny wyświetlacz
informacyjny
Nacisnąć MENU, aby otworzyć
odpowiednie menu systemu audio.
Wybrać pozycję Godzina i data.
Ustawianie godziny
Wybrać Ustaw czas , aby otworzyć
odpowiednie podmenu.

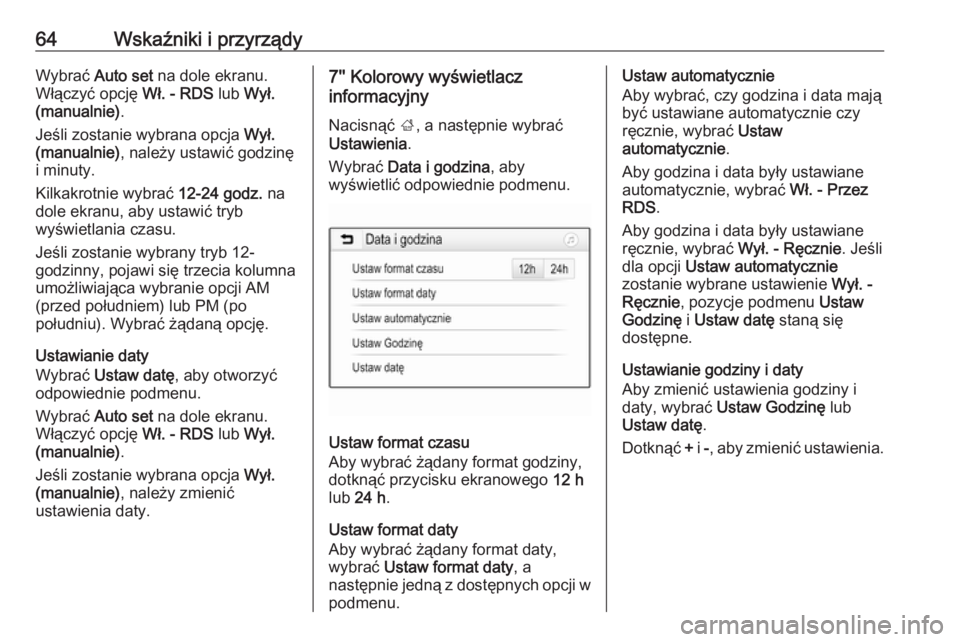

64Wskaźniki i przyrządyWybrać Auto set na dole ekranu.
Włączyć opcję Wł. - RDS lub Wył.
(manualnie) .
Jeśli zostanie wybrana opcja Wył.
(manualnie) , należy ustawić godzinę
i minuty.
Kilkakrotnie wybrać 12-24 godz. na
dole ekranu, aby ustawić tryb
wyświetlania czasu.
Jeśli zostanie wybrany tryb 12-
godzinny, pojawi się trzecia kolumna
umożliwiająca wybranie opcji AM
(przed południem) lub PM (po
południu). Wybrać żądaną opcję.
Ustawianie daty
Wybrać Ustaw datę , aby otworzyć
odpowiednie podmenu.
Wybrać Auto set na dole ekranu.
Włączyć opcję Wł. - RDS lub Wył.
(manualnie) .
Jeśli zostanie wybrana opcja Wył.
(manualnie) , należy zmienić
ustawienia daty.7'' Kolorowy wyświetlacz
informacyjny
Nacisnąć ;, a następnie wybrać
Ustawienia .
Wybrać Data i godzina , aby
wyświetlić odpowiednie podmenu.
Ustaw format czasu
Aby wybrać żądany format godziny,
dotknąć przycisku ekranowego 12 h
lub 24 h .
Ustaw format daty
Aby wybrać żądany format daty,
wybrać Ustaw format daty , a
następnie jedną z dostępnych opcji w
podmenu.
Ustaw automatycznie
Aby wybrać, czy godzina i data mają być ustawiane automatycznie czy
ręcznie, wybrać Ustaw
automatycznie .
Aby godzina i data były ustawiane
automatycznie, wybrać Wł. - Przez
RDS .
Aby godzina i data były ustawiane
ręcznie, wybrać Wył. - Ręcznie. Jeśli
dla opcji Ustaw automatycznie
zostanie wybrane ustawienie Wył. -
Ręcznie , pozycje podmenu Ustaw
Godzinę i Ustaw datę staną się
dostępne.
Ustawianie godziny i daty
Aby zmienić ustawienia godziny i
daty, wybrać Ustaw Godzinę lub
Ustaw datę .
Dotknąć + i -, aby zmienić ustawienia.

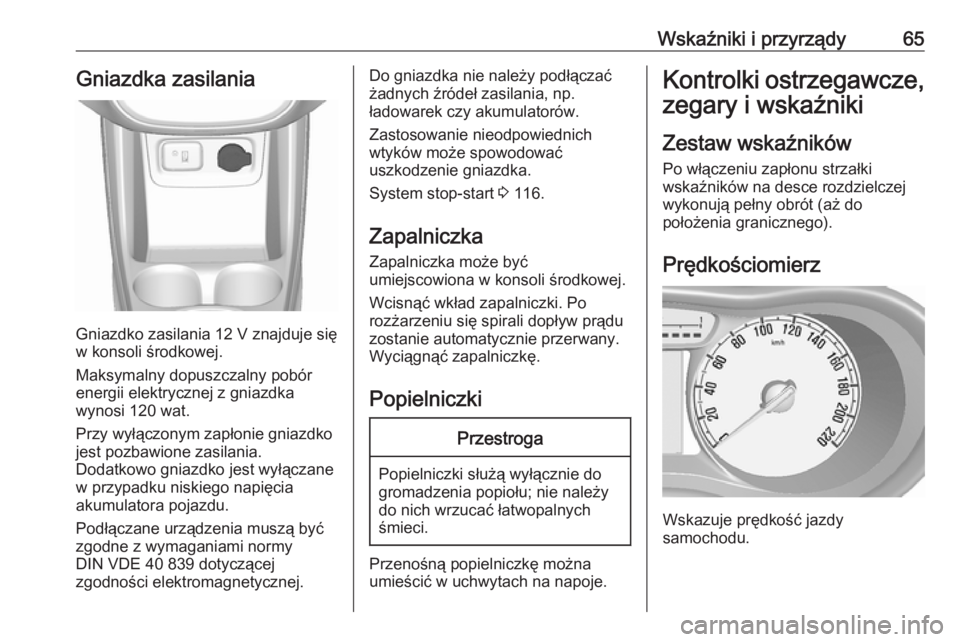

Wskaźniki i przyrządy65Gniazdka zasilania
Gniazdko zasilania 12 V znajduje się
w konsoli środkowej.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 wat.
Przy wyłączonym zapłonie gniazdko
jest pozbawione zasilania.
Dodatkowo gniazdko jest wyłączane
w przypadku niskiego napięcia
akumulatora pojazdu.
Podłączane urządzenia muszą być zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.
Do gniazdka nie należy podłączać
żadnych źródeł zasilania, np.
ładowarek czy akumulatorów.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdka.
System stop-start 3 116.
Zapalniczka
Zapalniczka może być
umiejscowiona w konsoli środkowej.
Wcisnąć wkład zapalniczki. Po
rozżarzeniu się spirali dopływ prądu
zostanie automatycznie przerwany.
Wyciągnąć zapalniczkę.
PopielniczkiPrzestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Przenośną popielniczkę można
umieścić w uchwytach na napoje.
Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
Po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.

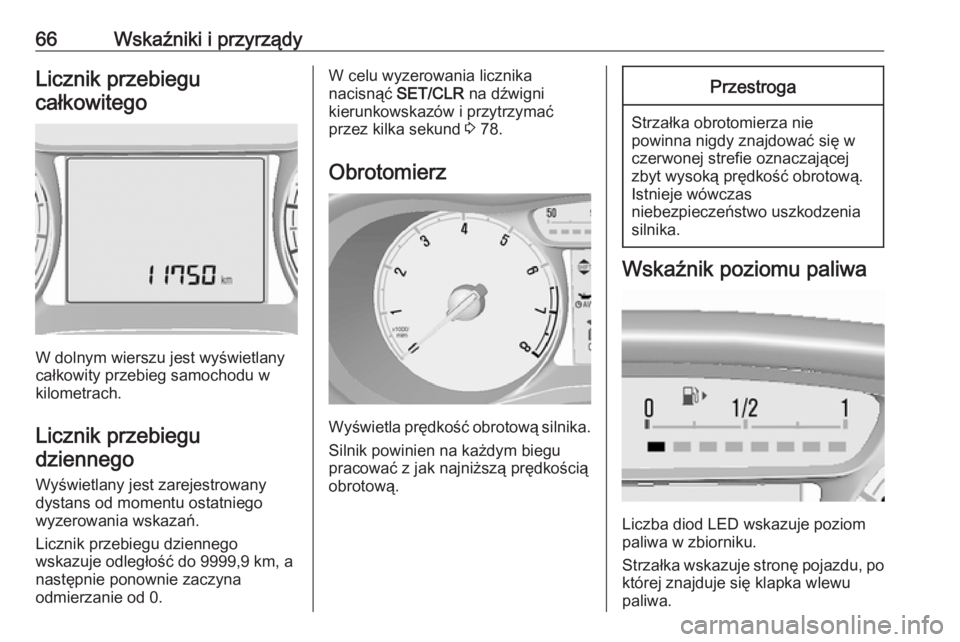

66Wskaźniki i przyrządyLicznik przebiegucałkowitego
W dolnym wierszu jest wyświetlany
całkowity przebieg samochodu w kilometrach.
Licznik przebiegu
dziennego
Wyświetlany jest zarejestrowany
dystans od momentu ostatniego
wyzerowania wskazań.
Licznik przebiegu dziennego
wskazuje odległość do 9999,9 km, a
następnie ponownie zaczyna
odmierzanie od 0.
W celu wyzerowania licznika
nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać
przez kilka sekund 3 78.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Liczba diod LED wskazuje poziom
paliwa w zbiorniku.
Strzałka wskazuje stronę pojazdu, po której znajduje się klapka wlewu
paliwa.

Wskaźniki i przyrządy67W trybie zasilania gazem płynnym
wyświetlany jest poziom gazu w
zbiorniku.
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Jeśli zbiornik gazu zostanie
opróżniony w trybie zasilania gazem
płynnym, nastąpi automatyczne
przełączenie na zasilanie benzyną
3 67.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Przełącznik rodzaju paliwa
Nacisnąć LPG
, aby przełączyć
między zasilaniem benzyną a
zasilaniem gazem płynnym.
Aktualnie wybrany rodzaj paliwa jest
sygnalizowany za pomocą diody LED w przycisku.
dioda nie świeci:zasilanie benzynądioda miga:sprawdzanie
warunków do
przełączenia na
zasilanie gazem
płynnym. Dioda
świeci, gdy
warunki są
spełnione.dioda świeci:zasilanie gazem
płynnymdioda miga pięć
razy i gaśnie:pusty zbiornik
gazu płynnego lub
awaria w układzie
gazu płynnego.
Stosowny
komunikat pojawia się na
wyświetlaczu
informacyjnym
kierowcy.
W przypadku opróżnienia zbiornika
gazu płynnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Gaz płynny 3 137.

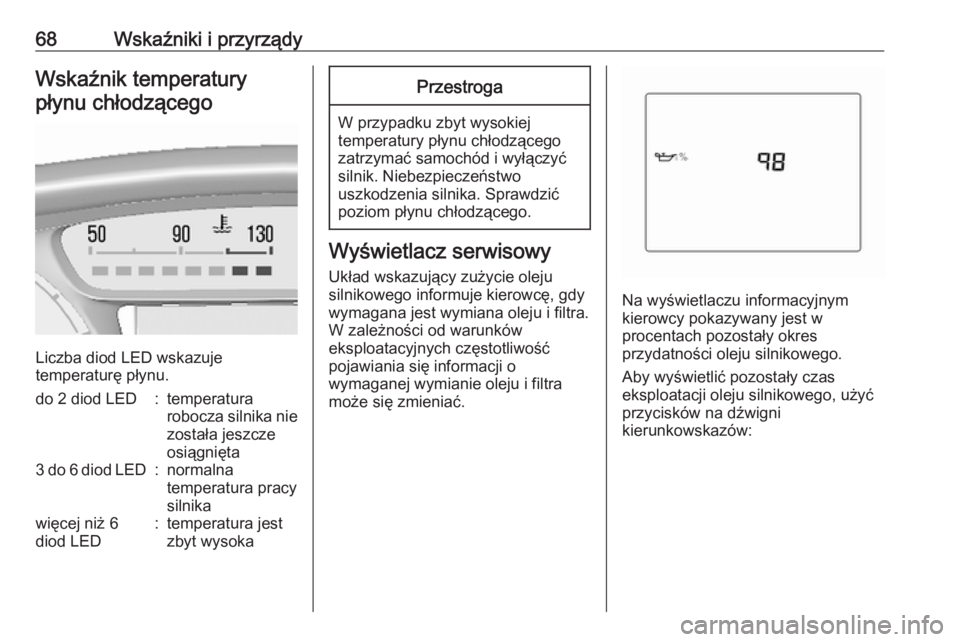

68Wskaźniki i przyrządyWskaźnik temperaturypłynu chłodzącego
Liczba diod LED wskazuje
temperaturę płynu.
do 2 diod LED:temperatura
robocza silnika nie została jeszcze
osiągnięta3 do 6 diod LED:normalna
temperatura pracy
silnikawięcej niż 6
diod LED:temperatura jest
zbyt wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ wskazujący zużycie oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Na wyświetlaczu informacyjnym
kierowcy pokazywany jest w
procentach pozostały okres
przydatności oleju silnikowego.
Aby wyświetlić pozostały czas
eksploatacji oleju silnikowego, użyć
przycisków na dźwigni
kierunkowskazów:

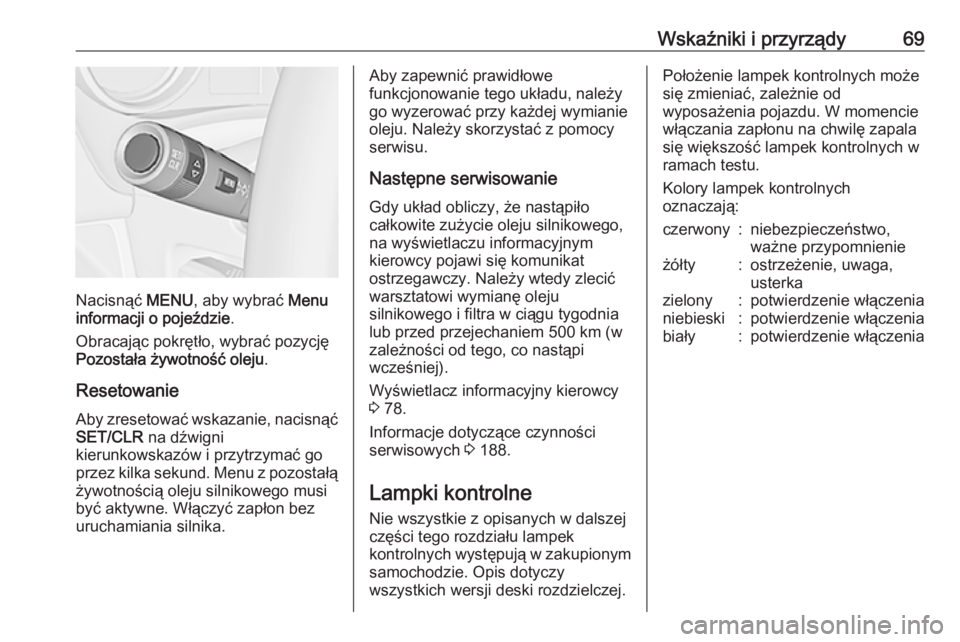

Wskaźniki i przyrządy69
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe .
Obracając pokrętło, wybrać pozycję
Pozostała żywotność oleju .
Resetowanie
Aby zresetować wskazanie, nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać go
przez kilka sekund. Menu z pozostałą żywotnością oleju silnikowego musi
być aktywne. Włączyć zapłon bez
uruchamiania silnika.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
serwisu.
Następne serwisowanie
Gdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego, na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy. Należy wtedy zlecić
warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Wyświetlacz informacyjny kierowcy
3 78.
Informacje dotyczące czynności
serwisowych 3 188.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.Położenie lampek kontrolnych może
się zmieniać, zależnie od
wyposażenia pojazdu. W momencie
włączania zapłonu na chwilę zapala
się większość lampek kontrolnych w
ramach testu.
Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia

70Wskaźniki i przyrządyLampki kontrolne na desce rozdzielczej
