2016.5 OPEL KARL Instrukcja obsługi (in Polish)

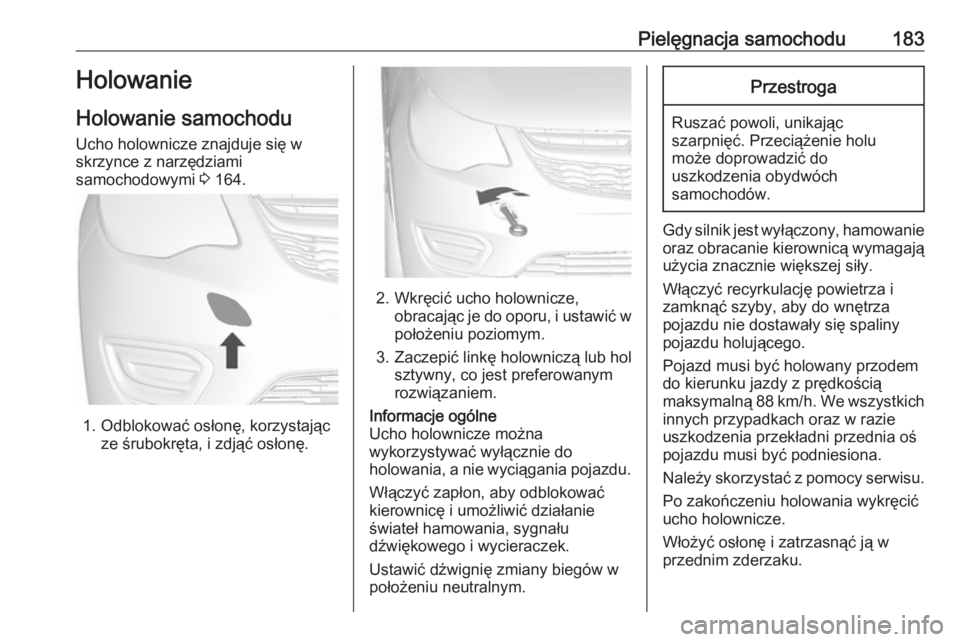

Pielęgnacja samochodu183Holowanie
Holowanie samochodu
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 164.
1. Odblokować osłonę, korzystając
ze śrubokręta, i zdjąć osłonę.
2. Wkręcić ucho holownicze,obracając je do oporu, i ustawić w
położeniu poziomym.
3. Zaczepić linkę holowniczą lub hol sztywny, co jest preferowanym
rozwiązaniem.
Informacje ogólne
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Włączyć zapłon, aby odblokować
kierownicę i umożliwić działanie
świateł hamowania, sygnału
dźwiękowego i wycieraczek.
Ustawić dźwignię zmiany biegów w
położeniu neutralnym.Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Gdy silnik jest wyłączony, hamowanie
oraz obracanie kierownicą wymagają
użycia znacznie większej siły.
Włączyć recyrkulację powietrza i
zamknąć szyby, aby do wnętrza
pojazdu nie dostawały się spaliny
pojazdu holującego.
Pojazd musi być holowany przodem
do kierunku jazdy z prędkością
maksymalną 88 km/h. We wszystkich innych przypadkach oraz w razie
uszkodzenia przekładni przednia oś
pojazdu musi być podniesiona.
Należy skorzystać z pomocy serwisu.
Po zakończeniu holowania wykręcić
ucho holownicze.
Włożyć osłonę i zatrzasnąć ją w
przednim zderzaku.

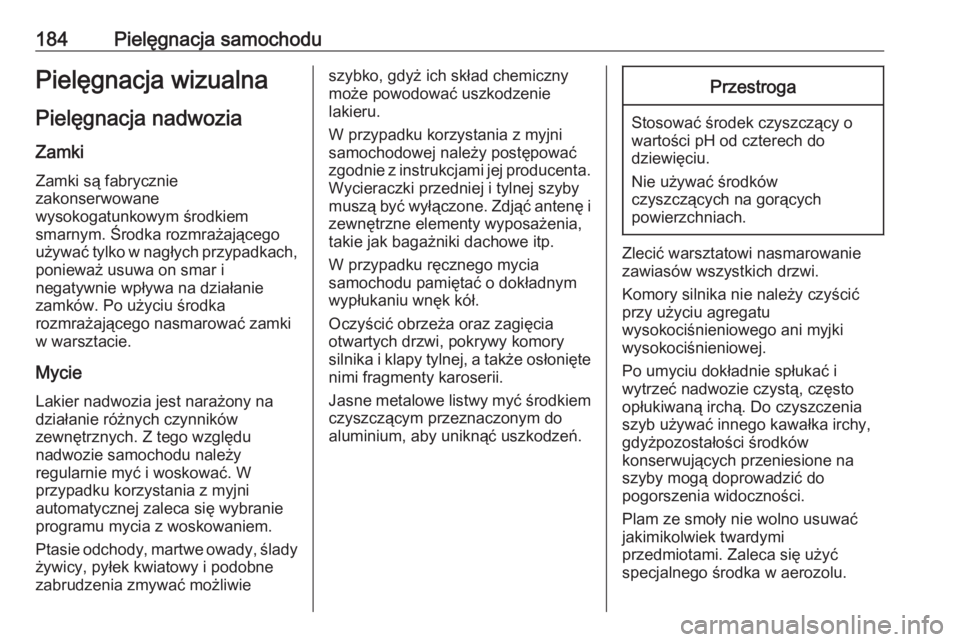

184Pielęgnacja samochoduPielęgnacja wizualnaPielęgnacja nadwozia
Zamki Zamki są fabrycznie
zakonserwowane
wysokogatunkowym środkiem
smarnym. Środka rozmrażającego
używać tylko w nagłych przypadkach, ponieważ usuwa on smar i
negatywnie wpływa na działanie
zamków. Po użyciu środka
rozmrażającego nasmarować zamki
w warsztacie.
Mycie Lakier nadwozia jest narażony na
działanie różnych czynników
zewnętrznych. Z tego względu
nadwozie samochodu należy
regularnie myć i woskować. W
przypadku korzystania z myjni
automatycznej zaleca się wybranie
programu mycia z woskowaniem.
Ptasie odchody, martwe owady, ślady
żywicy, pyłek kwiatowy i podobne
zabrudzenia zmywać możliwieszybko, gdyż ich skład chemiczny
może powodować uszkodzenie
lakieru.
W przypadku korzystania z myjni
samochodowej należy postępować zgodnie z instrukcjami jej producenta. Wycieraczki przedniej i tylnej szyby
muszą być wyłączone. Zdjąć antenę i
zewnętrzne elementy wyposażenia,
takie jak bagażniki dachowe itp.
W przypadku ręcznego mycia
samochodu pamiętać o dokładnym wypłukaniu wnęk kół.
Oczyścić obrzeża oraz zagięcia
otwartych drzwi, pokrywy komory
silnika i klapy tylnej, a także osłonięte
nimi fragmenty karoserii.
Jasne metalowe listwy myć środkiem czyszczącym przeznaczonym do
aluminium, aby uniknąć uszkodzeń.Przestroga
Stosować środek czyszczący o
wartości pH od czterech do
dziewięciu.
Nie używać środków
czyszczących na gorących
powierzchniach.
Zlecić warsztatowi nasmarowanie
zawiasów wszystkich drzwi.
Komory silnika nie należy czyścić przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Po umyciu dokładnie spłukać i
wytrzeć nadwozie czystą, często
opłukiwaną irchą. Do czyszczenia
szyb używać innego kawałka irchy,
gdyżpozostałości środków
konserwujących przeniesione na
szyby mogą doprowadzić do
pogorszenia widoczności.
Plam ze smoły nie wolno usuwać
jakimikolwiek twardymi
przedmiotami. Zaleca się użyć
specjalnego środka w aerozolu.

Pielęgnacja samochodu185Światła zewnętrzneKlosze lamp i reflektorów są
wykonane z tworzywa sztucznego.
Do mycia lamp nie używać substancji
żrących, ściernych, szorstkich
ściereczek ani skrobaczek do szyb.
Unikać czyszczenia ich na sucho.
Polerowanie i woskowanie
Lakierowane części samochodu
wymagają regularnego woskowania
(jest konieczne zwłaszcza, gdy
spływająca po powłoce lakierowej
woda nie tworzy drobnych kropelek).
W przeciwnym razie dojdzie do
wyschnięcia lakieru.
Polerowanie jest konieczne, tylko jeśli
do lakieru przywarły substancje stałe
lub nastąpiło jego zmatowienie i
utrata połysku.
Pasta polerska z silikonem tworzy
dodatkową warstwę ochronną, co
eliminuje konieczność woskowania.
Nie wolno woskować ani polerować
nielakierowanych plastikowych
elementów nadwozia.Szyby i pióra wycieraczek
Używać miękkiej, niestrzępiącej się
ściereczki lub kawałka irchy
nawilżonego specjalnym środkiem do
mycia szyb i środkiem do usuwania
owadów.
Przy czyszczeniu tylnej szyby od
wewnątrz zawsze wycierać ją
równolegle do elementów grzejnych, aby ich nie uszkodzić.
Do ręcznego usuwania lodu z szyb
najlepiej nadają się dostępne w
handlu skrobaczki o ostrej krawędzi.
Skrobaczkę należy mocno dociskać
do szyby, aby nie dostawały się pod
nią żadne zabrudzenia, mogące
porysować szybę.
Jeśli podczas pracy wycieraczek na szybie pojawiają się smugi, przetrzeć
pióra miękką szmatką zwilżoną
środkiem do mycia szyb.Okno dachowe
Do czyszczenia nie używać
rozpuszczalników ani materiałów
ściernych, paliw, środków żrących (np. środków do czyszczenia lakieru,
roztworów zawierających aceton itp.),
substancji kwasowych lub silnie
zasadowych albo środków do
szorowania. Na okno dachowe nie nanosić wosku ani środków do
polerowania.
Koła i opony Nie używać myjki
wysokociśnieniowej.
Do czyszczenia obręczy kół użyć
odpowiedniego środka o odczynie
neutralnym.
Obręcze kół są lakierowane i można
je konserwować tymi samymi
środkami, co nadwozie.

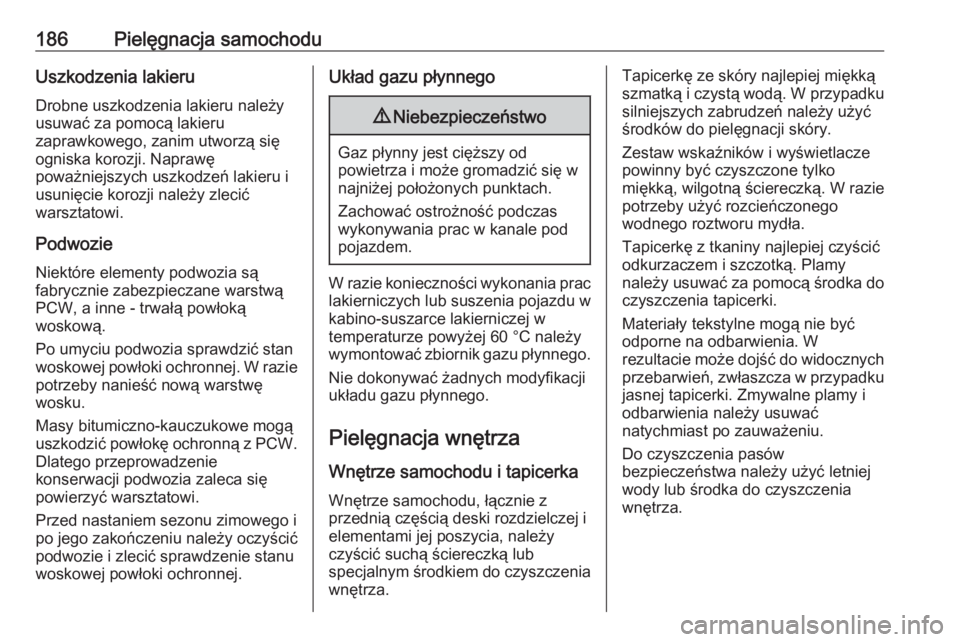

186Pielęgnacja samochoduUszkodzenia lakieruDrobne uszkodzenia lakieru należy
usuwać za pomocą lakieru
zaprawkowego, zanim utworzą się
ogniska korozji. Naprawę
poważniejszych uszkodzeń lakieru i
usunięcie korozji należy zlecić
warsztatowi.
Podwozie Niektóre elementy podwozia są
fabrycznie zabezpieczane warstwą
PCW, a inne - trwałą powłoką
woskową.
Po umyciu podwozia sprawdzić stan
woskowej powłoki ochronnej. W razie
potrzeby nanieść nową warstwę
wosku.
Masy bitumiczno-kauczukowe mogą
uszkodzić powłokę ochronną z PCW. Dlatego przeprowadzenie
konserwacji podwozia zaleca się
powierzyć warsztatowi.
Przed nastaniem sezonu zimowego i
po jego zakończeniu należy oczyścić
podwozie i zlecić sprawdzenie stanu
woskowej powłoki ochronnej.Układ gazu płynnego9 Niebezpieczeństwo
Gaz płynny jest cięższy od
powietrza i może gromadzić się w
najniżej położonych punktach.
Zachować ostrożność podczas
wykonywania prac w kanale pod
pojazdem.
W razie konieczności wykonania prac
lakierniczych lub suszenia pojazdu w
kabino-suszarce lakierniczej w
temperaturze powyżej 60 °C należy
wymontować zbiornik gazu płynnego.
Nie dokonywać żadnych modyfikacji
układu gazu płynnego.
Pielęgnacja wnętrza Wnętrze samochodu i tapicerkaWnętrze samochodu, łącznie z
przednią częścią deski rozdzielczej i
elementami jej poszycia, należy
czyścić suchą ściereczką lub
specjalnym środkiem do czyszczenia
wnętrza.
Tapicerkę ze skóry najlepiej miękką
szmatką i czystą wodą. W przypadku
silniejszych zabrudzeń należy użyć
środków do pielęgnacji skóry.
Zestaw wskaźników i wyświetlacze
powinny być czyszczone tylko
miękką, wilgotną ściereczką. W razie
potrzeby użyć rozcieńczonego
wodnego roztworu mydła.
Tapicerkę z tkaniny najlepiej czyścić
odkurzaczem i szczotką. Plamy
należy usuwać za pomocą środka do
czyszczenia tapicerki.
Materiały tekstylne mogą nie być
odporne na odbarwienia. W
rezultacie może dojść do widocznych przebarwień, zwłaszcza w przypadku
jasnej tapicerki. Zmywalne plamy i
odbarwienia należy usuwać
natychmiast po zauważeniu.
Do czyszczenia pasów
bezpieczeństwa należy użyć letniej
wody lub środka do czyszczenia
wnętrza.

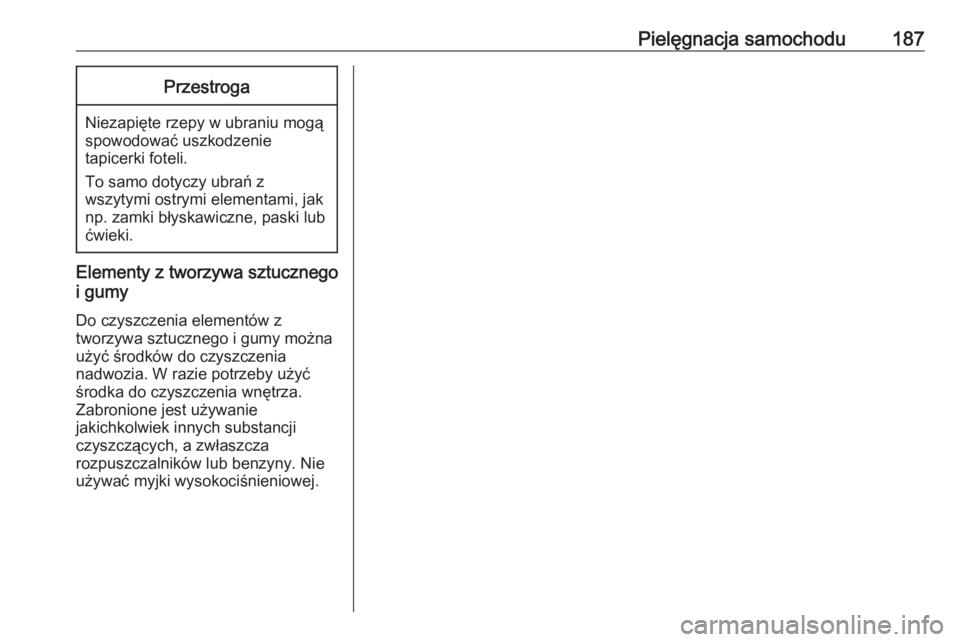

Pielęgnacja samochodu187Przestroga
Niezapięte rzepy w ubraniu mogą
spowodować uszkodzenie
tapicerki foteli.
To samo dotyczy ubrań z
wszytymi ostrymi elementami, jak
np. zamki błyskawiczne, paski lub
ćwieki.
Elementy z tworzywa sztucznego
i gumy
Do czyszczenia elementów z
tworzywa sztucznego i gumy można
użyć środków do czyszczenia
nadwozia. W razie potrzeby użyć
środka do czyszczenia wnętrza.
Zabronione jest używanie
jakichkolwiek innych substancji
czyszczących, a zwłaszcza
rozpuszczalników lub benzyny. Nie
używać myjki wysokociśnieniowej.

188Serwisowanie samochoduSerwisowanie
samochoduWskazówki ogólne .....................188
Informacje dotyczące czynności serwisowych ........................... 188
Zalecane płyny, środki smarne i
części ......................................... 189
Zalecane płyny i środki smarne ................................... 189Wskazówki ogólne
Informacje dotycząceczynności serwisowych
W celu zapewnienia ekonomicznej i
bezpiecznej eksploatacji, a także
utrzymania jak najdłużej wysokiej
wartości samochodu, wszelkie
czynności związane z jego obsługą
techniczną muszą być wykonywane
w terminach określonych przez
producenta.
Szczegółowy, aktualny
harmonogram przeglądów
serwisowych pojazdu jest dostępny w
warsztacie.
Wyświetlacz serwisowy 3 68.
Częstotliwość przeglądów
serwisowych w Europie
Przegląd pojazdu jest wymagany co
30 000 km lub co jeden rok, w
zależności od tego co nastąpi
prędzej, chyba że wyświetlacz
serwisowy wskaże inaczej.Krótszy okres międzyprzeglądowy obowiązuje w przypadku eksploatacji
w trudnych warunkach jazdy, np. dla
taksówek i samochodów policyjnych.
Europejski harmonogram
przeglądów obowiązuje dla
następujących krajów:
Andora, Austria, Belgia, Bośnia i
Hercegowina, Bułgaria, Chorwacja,
Cypr, Czechy, Dania, Estonia,
Finlandia, Francja, Niemcy, Grecja,
Grenlandia, Węgry, Islandia, Irlandia, Włochy, Łotwa, Liechtenstein, Litwa,
Luksemburg, Macedonia, Malta,
Monako, Czarnogóra, Holandia,
Norwegia, Polska, Portugalia,
Rumunia, San Marino, Serbia,
Słowacja, Słowenia, Hiszpania,
Szwecja, Szwajcaria, Wielka
Brytania.
Wyświetlacz serwisowy 3 68.
Częstotliwość przeglądów
serwisowych poza Europą
Przegląd pojazdu jest wymagany co
15 000 km lub co jeden rok, w
zależności od tego co nastąpi
prędzej, chyba że wyświetlacz
serwisowy wskaże inaczej.

Serwisowanie samochodu189Ten harmonogram obowiązuje w
krajach niewymienionych na liście
krajów objętych europejskim
harmonogramem przeglądów
serwisowych.
Wyświetlacz serwisowy 3 68.
Potwierdzenia
Potwierdzenia przeglądu
serwisowego są umieszczane w
książeczce serwisowej i
gwarancyjnej. Uzupełniane są dane o
dacie i przebiegu wraz z pieczątką
stacji serwisowej i podpisem osoby
upoważnionej.
Należy upewniać się, że książeczka
serwisowa i gwarancyjna jest
prawidłowo wypełniana, stanowiąc
ciągły dowód serwisowania, który jest wymagany podczas rozpatrywania
zgłoszeń gwarancyjnych, a także
może być cennym dodatkiem
podczas sprzedaży samochodu.Częstotliwość wymiany, wskaźnik
zużycia oleju silnikowego
Częstotliwość czynności
serwisowych jest uzależniona od
kilku parametrów powiązanych ze
sposobem eksploatacji.
Wskazania wyświetlacza
serwisowego informują, kiedy należy
wymienić olej silnikowy.
Wyświetlacz serwisowy 3 68.Zalecane płyny, środki
smarne i części
Zalecane płyny i środki smarne
Należy korzystać wyłącznie z
produktów spełniających wymogi
specyfikacji.9 Ostrzeżenie
Materiały eksploatacyjne są
substancjami niebezpiecznymi i mogą być trujące. Podczas
czynności związanych z ich
obsługą należy zachować
ostrożność. Przestrzegać
informacji podanych na
opakowaniach.
Olej silnikowy
Olej silnikowy jest określany jakością
oraz lepkością. Podczas wyboru oleju silnikowego należy kierować się
przede wszystkim jego jakością –
lepkość jest parametrem mniej
ważnym. Jakość oleju zapewnia np.
czystość podzespołów silnika,

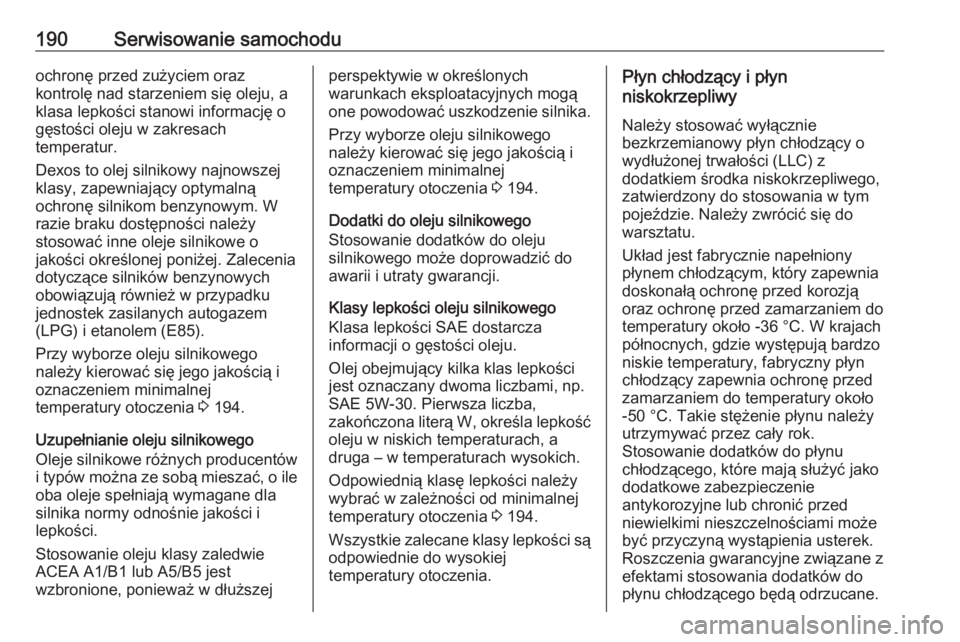

190Serwisowanie samochoduochronę przed zużyciem oraz
kontrolę nad starzeniem się oleju, a klasa lepkości stanowi informację ogęstości oleju w zakresach
temperatur.
Dexos to olej silnikowy najnowszej
klasy, zapewniający optymalną
ochronę silnikom benzynowym. W
razie braku dostępności należy
stosować inne oleje silnikowe o
jakości określonej poniżej. Zalecenia
dotyczące silników benzynowych
obowiązują również w przypadku
jednostek zasilanych autogazem
(LPG) i etanolem (E85).
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 194.
Uzupełnianie oleju silnikowego
Oleje silnikowe różnych producentów i typów można ze sobą mieszać, o ile
oba oleje spełniają wymagane dla
silnika normy odnośnie jakości i
lepkości.
Stosowanie oleju klasy zaledwie
ACEA A1/B1 lub A5/B5 jest
wzbronione, ponieważ w dłuższejperspektywie w określonych
warunkach eksploatacyjnych mogą
one powodować uszkodzenie silnika.
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 194.
Dodatki do oleju silnikowego
Stosowanie dodatków do oleju
silnikowego może doprowadzić do
awarii i utraty gwarancji.
Klasy lepkości oleju silnikowego
Klasa lepkości SAE dostarcza
informacji o gęstości oleju.
Olej obejmujący kilka klas lepkości
jest oznaczany dwoma liczbami, np.
SAE 5W-30. Pierwsza liczba,
zakończona literą W, określa lepkość oleju w niskich temperaturach, a
druga – w temperaturach wysokich.
Odpowiednią klasę lepkości należy
wybrać w zależności od minimalnej
temperatury otoczenia 3 194.
Wszystkie zalecane klasy lepkości są
odpowiednie do wysokiej
temperatury otoczenia.Płyn chłodzący i płyn
niskokrzepliwy
Należy stosować wyłącznie
bezkrzemianowy płyn chłodzący o
wydłużonej trwałości (LLC) z
dodatkiem środka niskokrzepliwego,
zatwierdzony do stosowania w tym
pojeździe. Należy zwrócić się do
warsztatu.
Układ jest fabrycznie napełniony
płynem chłodzącym, który zapewnia
doskonałą ochronę przed korozją
oraz ochronę przed zamarzaniem do
temperatury około -36 °C. W krajach
północnych, gdzie występują bardzo
niskie temperatury, fabryczny płyn chłodzący zapewnia ochronę przed
zamarzaniem do temperatury około
-50 °C. Takie stężenie płynu należy
utrzymywać przez cały rok.
Stosowanie dodatków do płynu
chłodzącego, które mają służyć jako
dodatkowe zabezpieczenie
antykorozyjne lub chronić przed
niewielkimi nieszczelnościami może
być przyczyną wystąpienia usterek.
Roszczenia gwarancyjne związane z
efektami stosowania dodatków do
płynu chłodzącego będą odrzucane.
