2016.5 OPEL KARL Instrukcja obsługi (in Polish)

Prowadzenie i użytkowanie135Ostrzeganie o przeszkodach
System ostrzega kierowcę sygnałami
dźwiękowymi o ewentualnych
niebezpiecznych przeszkodach z tyłu pojazdu. Im mniejsza odległość od
przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż około 40 cm, generowany będzie
sygnał ciągły.
Wyłączanie
Układ wyłącza się automatycznie po
wyłączeniu biegu wstecznego.
Układ może nie wykryć przeszkody,
jeżeli samochód porusza się z
prędkością powyżej 10 km/h.
Usterka
W przypadku wystąpienia usterki w
układzie zapali się lampka kontrolna
r w zestawie wskaźników 3 75.
Dodatkowo, jeśli układ nie działa w wyniku warunków przejściowych, jak
np. śnieg na czujnikach, zaświeci się
lampka r.Podstawowe informacje
dotyczące układów ułatwiających
parkowanie9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Wydajność układu może być
ograniczona w przypadku
przysłonięcia czujników, np. przez
lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku znajdujących się w
pobliżu wyższych pojazdów (np.
pojazdów terenowych, minivanów lub furgonów) mają zastosowanie
warunki specjalne. Nie można
zagwarantować rozpoznania
przeszkód i prawidłowego
wskazania odległości w górnej
części tych pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układy ułatwiające parkowanie
nie wykrywają obiektów
znajdujących się poza ich
zasięgiem wykrywania.
System ostrzegania o
opuszczeniu pasa ruchu
System ostrzegania o opuszczeniu pasa ruchu analizuje obraz z kamery
przedniej w celu śledzenia oznaczeń
pasa ruchu, po którym porusza się
samochód. System wykrywa zmiany
pasa ruchu i ostrzega kierowcę w

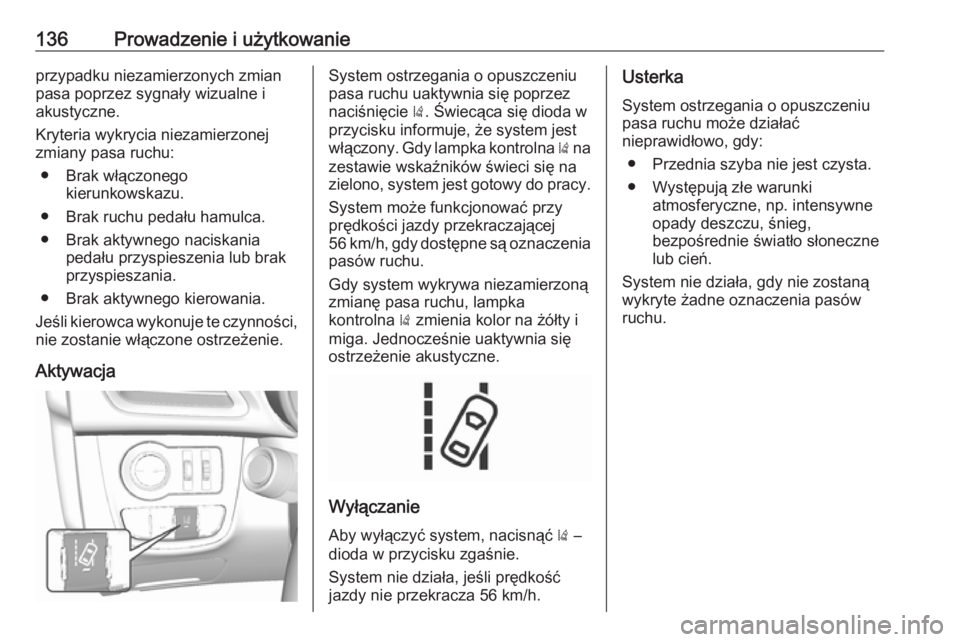

136Prowadzenie i użytkowanieprzypadku niezamierzonych zmianpasa poprzez sygnały wizualne i
akustyczne.
Kryteria wykrycia niezamierzonej
zmiany pasa ruchu:
● Brak włączonego kierunkowskazu.
● Brak ruchu pedału hamulca. ● Brak aktywnego naciskania pedału przyspieszenia lub brak
przyspieszania.
● Brak aktywnego kierowania.
Jeśli kierowca wykonuje te czynności,
nie zostanie włączone ostrzeżenie.
AktywacjaSystem ostrzegania o opuszczeniu
pasa ruchu uaktywnia się poprzez
naciśnięcie ). Świecąca się dioda w
przycisku informuje, że system jest
włączony. Gdy lampka kontrolna ) na
zestawie wskaźników świeci się na
zielono, system jest gotowy do pracy.
System może funkcjonować przy
prędkości jazdy przekraczającej
56 km/h, gdy dostępne są oznaczenia pasów ruchu.
Gdy system wykrywa niezamierzoną
zmianę pasa ruchu, lampka
kontrolna ) zmienia kolor na żółty i
miga. Jednocześnie uaktywnia się
ostrzeżenie akustyczne.
Wyłączanie
Aby wyłączyć system, nacisnąć ) –
dioda w przycisku zgaśnie.
System nie działa, jeśli prędkość
jazdy nie przekracza 56 km/h.
Usterka
System ostrzegania o opuszczeniu pasa ruchu może działać
nieprawidłowo, gdy:
● Przednia szyba nie jest czysta.
● Występują złe warunki atmosferyczne, np. intensywne
opady deszczu, śnieg,
bezpośrednie światło słoneczne
lub cień.
System nie działa, gdy nie zostaną
wykryte żadne oznaczenia pasów
ruchu.

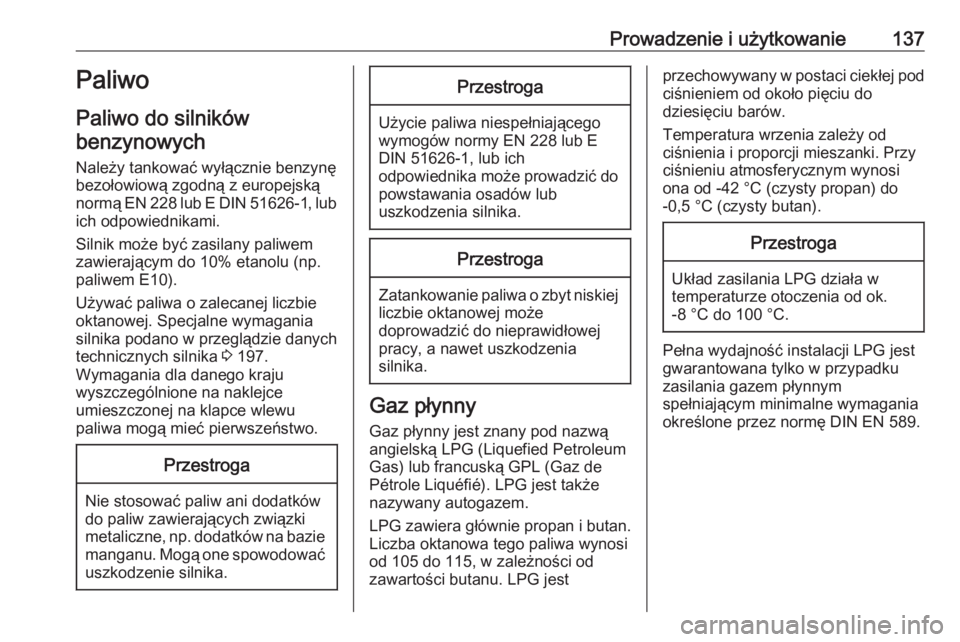

Prowadzenie i użytkowanie137Paliwo
Paliwo do silników benzynowych
Należy tankować wyłącznie benzynę
bezołowiową zgodną z europejską
normą EN 228 lub E DIN 51626-1, lub ich odpowiednikami.
Silnik może być zasilany paliwem
zawierającym do 10% etanolu (np.
paliwem E10).
Używać paliwa o zalecanej liczbie
oktanowej. Specjalne wymagania
silnika podano w przeglądzie danych
technicznych silnika 3 197.
Wymagania dla danego kraju
wyszczególnione na naklejce
umieszczonej na klapce wlewu
paliwa mogą mieć pierwszeństwo.Przestroga
Nie stosować paliw ani dodatków
do paliw zawierających związki
metaliczne, np. dodatków na bazie manganu. Mogą one spowodować
uszkodzenie silnika.
Przestroga
Użycie paliwa niespełniającego
wymogów normy EN 228 lub E
DIN 51626-1, lub ich
odpowiednika może prowadzić do powstawania osadów lub
uszkodzenia silnika.
Przestroga
Zatankowanie paliwa o zbyt niskiej liczbie oktanowej może
doprowadzić do nieprawidłowej
pracy, a nawet uszkodzenia
silnika.
Gaz płynny
Gaz płynny jest znany pod nazwą
angielską LPG (Liquefied Petroleum
Gas) lub francuską GPL (Gaz de
Pétrole Liquéfié). LPG jest także
nazywany autogazem.
LPG zawiera głównie propan i butan.
Liczba oktanowa tego paliwa wynosi
od 105 do 115, w zależności od
zawartości butanu. LPG jest
przechowywany w postaci ciekłej pod ciśnieniem od około pięciu do
dziesięciu barów.
Temperatura wrzenia zależy od
ciśnienia i proporcji mieszanki. Przy
ciśnieniu atmosferycznym wynosi ona od -42 °C (czysty propan) do
-0,5 °C (czysty butan).Przestroga
Układ zasilania LPG działa w
temperaturze otoczenia od ok.
-8 °C do 100 °C.
Pełna wydajność instalacji LPG jest
gwarantowana tylko w przypadku
zasilania gazem płynnym
spełniającym minimalne wymagania
określone przez normę DIN EN 589.

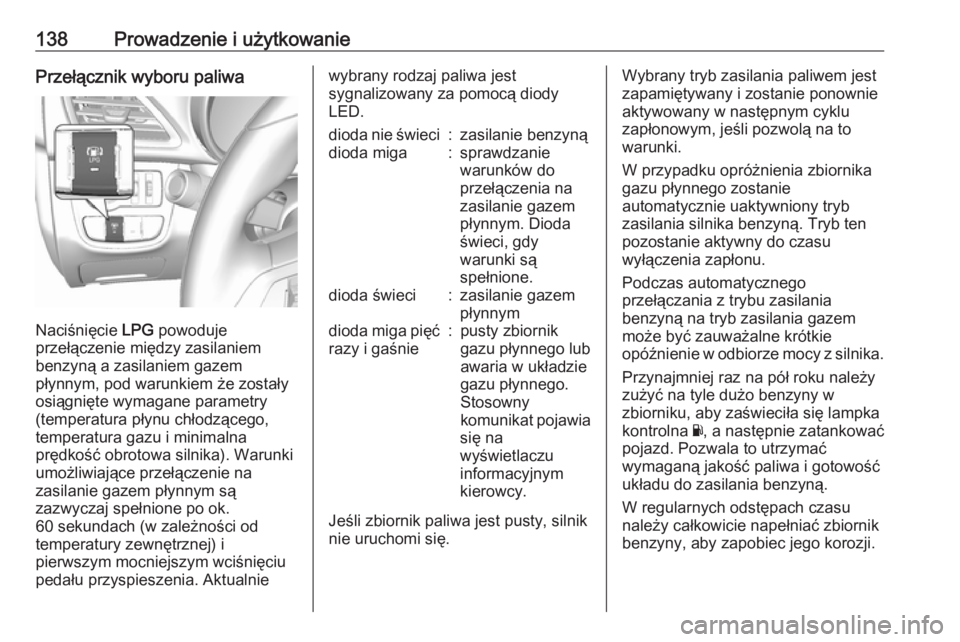

138Prowadzenie i użytkowaniePrzełącznik wyboru paliwa
Naciśnięcie LPG powoduje
przełączenie między zasilaniem
benzyną a zasilaniem gazem
płynnym, pod warunkiem że zostały
osiągnięte wymagane parametry
(temperatura płynu chłodzącego,
temperatura gazu i minimalna
prędkość obrotowa silnika). Warunki
umożliwiające przełączenie na
zasilanie gazem płynnym są
zazwyczaj spełnione po ok.
60 sekundach (w zależności od
temperatury zewnętrznej) i
pierwszym mocniejszym wciśnięciu
pedału przyspieszenia. Aktualnie
wybrany rodzaj paliwa jest
sygnalizowany za pomocą diody
LED.dioda nie świeci:zasilanie benzynądioda miga:sprawdzanie
warunków do
przełączenia na
zasilanie gazem
płynnym. Dioda
świeci, gdy
warunki są
spełnione.dioda świeci:zasilanie gazem płynnymdioda miga pięć razy i gaśnie:pusty zbiornik
gazu płynnego lub
awaria w układzie
gazu płynnego.
Stosowny
komunikat pojawia
się na
wyświetlaczu
informacyjnym
kierowcy.
Jeśli zbiornik paliwa jest pusty, silnik
nie uruchomi się.
Wybrany tryb zasilania paliwem jest
zapamiętywany i zostanie ponownie
aktywowany w następnym cyklu
zapłonowym, jeśli pozwolą na to
warunki.
W przypadku opróżnienia zbiornika
gazu płynnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Podczas automatycznego
przełączania z trybu zasilania
benzyną na tryb zasilania gazem
może być zauważalne krótkie
opóźnienie w odbiorze mocy z silnika.
Przynajmniej raz na pół roku należy
zużyć na tyle dużo benzyny w
zbiorniku, aby zaświeciła się lampka
kontrolna Y, a następnie zatankować
pojazd. Pozwala to utrzymać
wymaganą jakość paliwa i gotowość
układu do zasilania benzyną.
W regularnych odstępach czasu
należy całkowicie napełniać zbiornik
benzyny, aby zapobiec jego korozji.

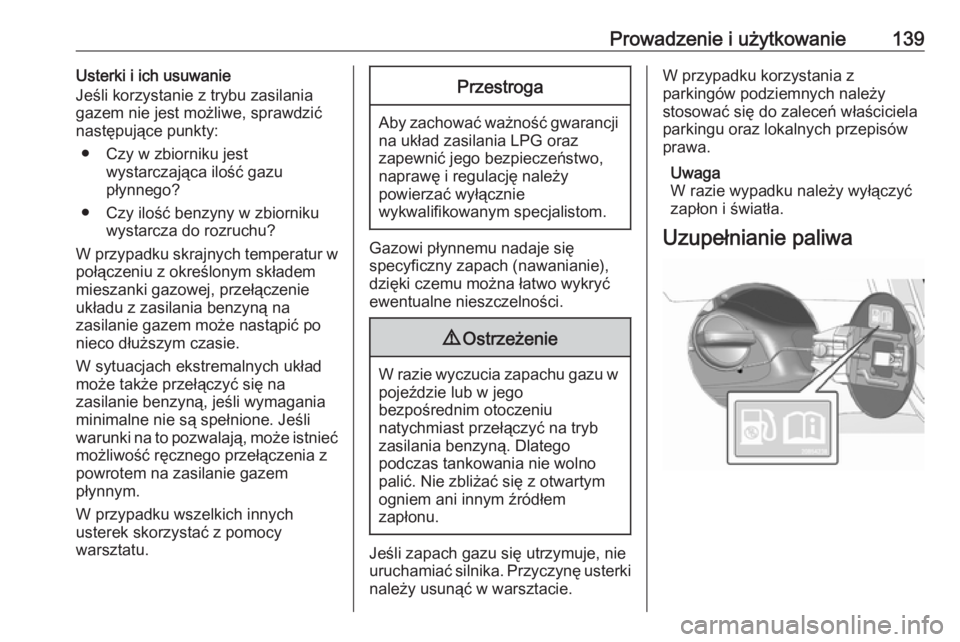

Prowadzenie i użytkowanie139Usterki i ich usuwanie
Jeśli korzystanie z trybu zasilania
gazem nie jest możliwe, sprawdzić
następujące punkty:
● Czy w zbiorniku jest wystarczająca ilość gazu
płynnego?
● Czy ilość benzyny w zbiorniku wystarcza do rozruchu?
W przypadku skrajnych temperatur w
połączeniu z określonym składem
mieszanki gazowej, przełączenie
układu z zasilania benzyną na
zasilanie gazem może nastąpić po
nieco dłuższym czasie.
W sytuacjach ekstremalnych układ
może także przełączyć się na
zasilanie benzyną, jeśli wymagania
minimalne nie są spełnione. Jeśli
warunki na to pozwalają, może istnieć
możliwość ręcznego przełączenia z
powrotem na zasilanie gazem
płynnym.
W przypadku wszelkich innych
usterek skorzystać z pomocy
warsztatu.Przestroga
Aby zachować ważność gwarancji
na układ zasilania LPG oraz
zapewnić jego bezpieczeństwo,
naprawę i regulację należy
powierzać wyłącznie
wykwalifikowanym specjalistom.
Gazowi płynnemu nadaje się
specyficzny zapach (nawanianie),
dzięki czemu można łatwo wykryć
ewentualne nieszczelności.
9 Ostrzeżenie
W razie wyczucia zapachu gazu w
pojeździe lub w jego
bezpośrednim otoczeniu
natychmiast przełączyć na tryb
zasilania benzyną. Dlatego
podczas tankowania nie wolno
palić. Nie zbliżać się z otwartym
ogniem ani innym źródłem
zapłonu.
Jeśli zapach gazu się utrzymuje, nie
uruchamiać silnika. Przyczynę usterki należy usunąć w warsztacie.
W przypadku korzystania z
parkingów podziemnych należy
stosować się do zaleceń właściciela
parkingu oraz lokalnych przepisów
prawa.
Uwaga
W razie wypadku należy wyłączyć
zapłon i światła.
Uzupełnianie paliwa

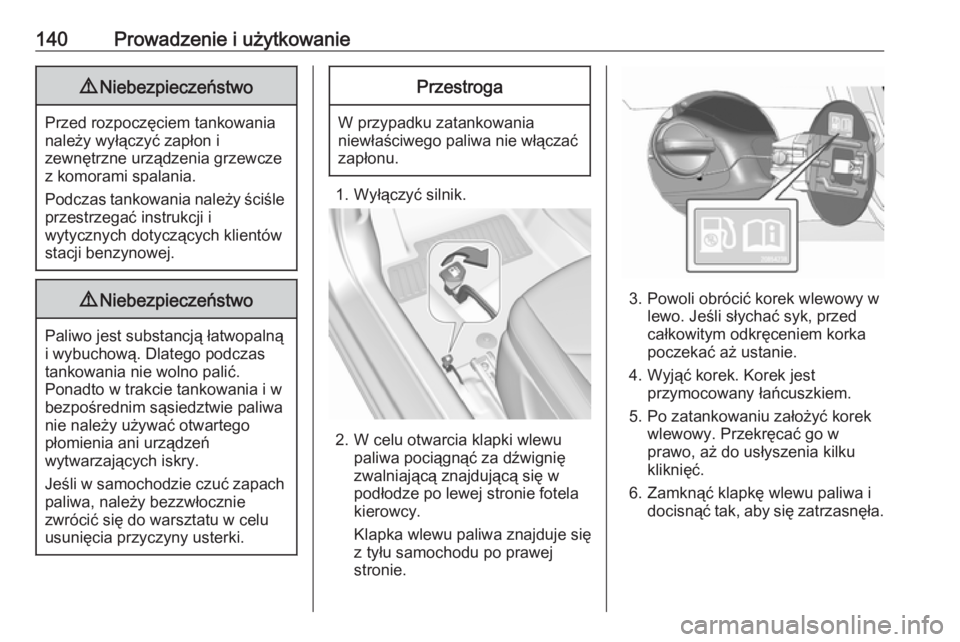

140Prowadzenie i użytkowanie9Niebezpieczeństwo
Przed rozpoczęciem tankowania
należy wyłączyć zapłon i
zewnętrzne urządzenia grzewcze
z komorami spalania.
Podczas tankowania należy ściśle
przestrzegać instrukcji i
wytycznych dotyczących klientów
stacji benzynowej.
9 Niebezpieczeństwo
Paliwo jest substancją łatwopalną
i wybuchową. Dlatego podczas
tankowania nie wolno palić.
Ponadto w trakcie tankowania i w
bezpośrednim sąsiedztwie paliwa
nie należy używać otwartego
płomienia ani urządzeń
wytwarzających iskry.
Jeśli w samochodzie czuć zapach paliwa, należy bezzwłocznie
zwrócić się do warsztatu w celu
usunięcia przyczyny usterki.
Przestroga
W przypadku zatankowania
niewłaściwego paliwa nie włączać zapłonu.
1. Wyłączyć silnik.
2. W celu otwarcia klapki wlewu paliwa pociągnąć za dźwignię
zwalniającą znajdującą się w
podłodze po lewej stronie fotela
kierowcy.
Klapka wlewu paliwa znajduje się
z tyłu samochodu po prawej
stronie.
3. Powoli obrócić korek wlewowy w lewo. Jeśli słychać syk, przed
całkowitym odkręceniem korka
poczekać aż ustanie.
4. Wyjąć korek. Korek jest przymocowany łańcuszkiem.
5. Po zatankowaniu założyć korek wlewowy. Przekręcać go w
prawo, aż do usłyszenia kilku
kliknięć.
6. Zamknąć klapkę wlewu paliwa i docisnąć tak, aby się zatrzasnęła.

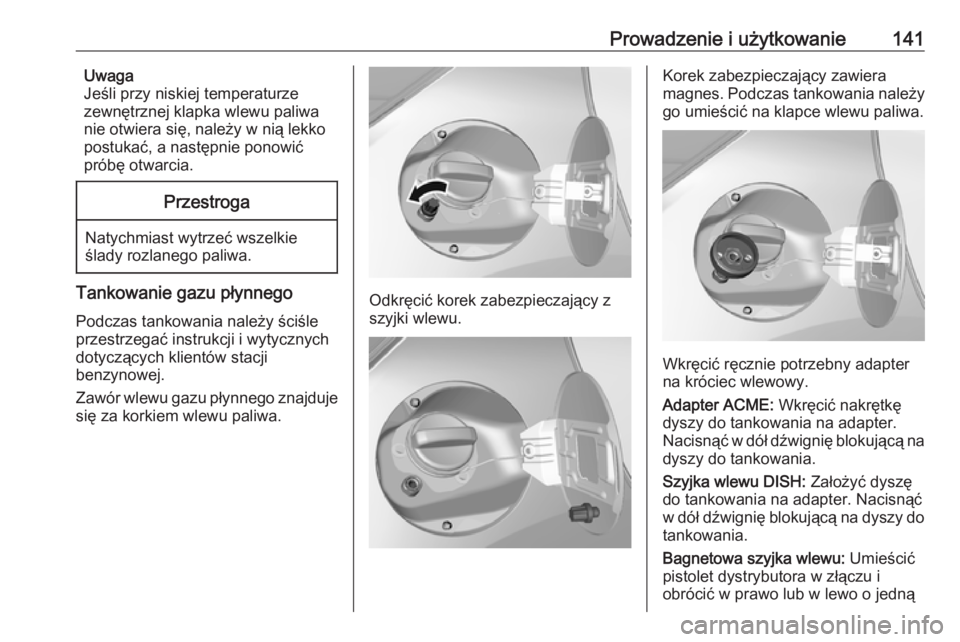

Prowadzenie i użytkowanie141Uwaga
Jeśli przy niskiej temperaturze
zewnętrznej klapka wlewu paliwa
nie otwiera się, należy w nią lekko
postukać, a następnie ponowić
próbę otwarcia.Przestroga
Natychmiast wytrzeć wszelkie
ślady rozlanego paliwa.
Tankowanie gazu płynnego
Podczas tankowania należy ściśle
przestrzegać instrukcji i wytycznych
dotyczących klientów stacji
benzynowej.
Zawór wlewu gazu płynnego znajduje
się za korkiem wlewu paliwa.Odkręcić korek zabezpieczający z
szyjki wlewu.
Korek zabezpieczający zawiera
magnes. Podczas tankowania należy
go umieścić na klapce wlewu paliwa.
Wkręcić ręcznie potrzebny adapter
na króciec wlewowy.
Adapter ACME: Wkręcić nakrętkę
dyszy do tankowania na adapter.
Nacisnąć w dół dźwignię blokującą na
dyszy do tankowania.
Szyjka wlewu DISH: Założyć dyszę
do tankowania na adapter. Nacisnąć
w dół dźwignię blokującą na dyszy do tankowania.
Bagnetowa szyjka wlewu: Umieścić
pistolet dystrybutora w złączu i
obrócić w prawo lub w lewo o jedną

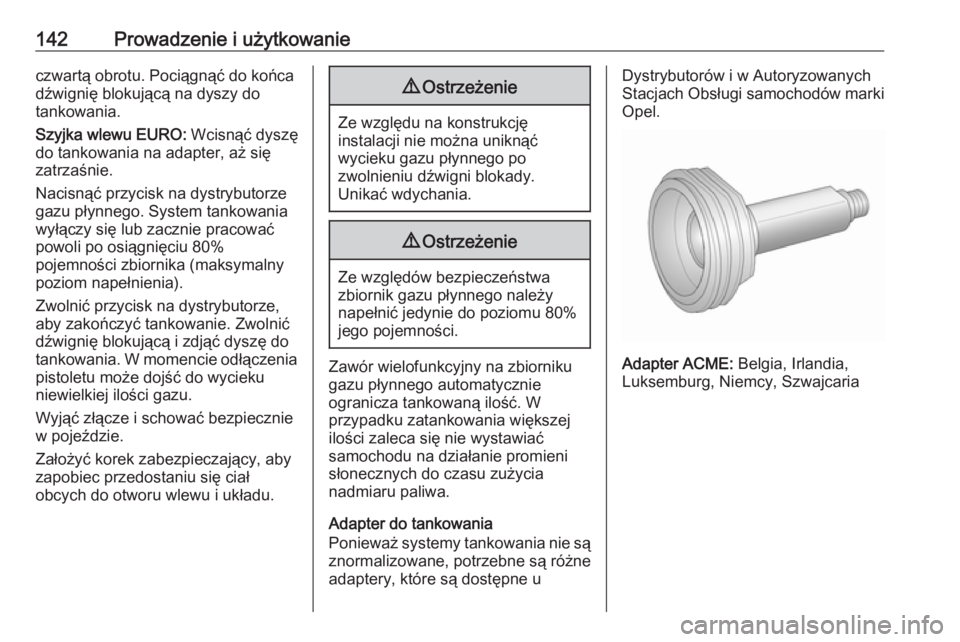

142Prowadzenie i użytkowanieczwartą obrotu. Pociągnąć do końca
dźwignię blokującą na dyszy do
tankowania.
Szyjka wlewu EURO: Wcisnąć dyszę
do tankowania na adapter, aż się
zatrzaśnie.
Nacisnąć przycisk na dystrybutorze
gazu płynnego. System tankowania
wyłączy się lub zacznie pracować
powoli po osiągnięciu 80%
pojemności zbiornika (maksymalny
poziom napełnienia).
Zwolnić przycisk na dystrybutorze,
aby zakończyć tankowanie. Zwolnić
dźwignię blokującą i zdjąć dyszę do
tankowania. W momencie odłączenia
pistoletu może dojść do wycieku
niewielkiej ilości gazu.
Wyjąć złącze i schować bezpiecznie
w pojeździe.
Założyć korek zabezpieczający, aby
zapobiec przedostaniu się ciał
obcych do otworu wlewu i układu.9 Ostrzeżenie
Ze względu na konstrukcję
instalacji nie można uniknąć
wycieku gazu płynnego po
zwolnieniu dźwigni blokady.
Unikać wdychania.
9 Ostrzeżenie
Ze względów bezpieczeństwa
zbiornik gazu płynnego należy
napełnić jedynie do poziomu 80%
jego pojemności.
Zawór wielofunkcyjny na zbiorniku
gazu płynnego automatycznie
ogranicza tankowaną ilość. W
przypadku zatankowania większej
ilości zaleca się nie wystawiać
samochodu na działanie promieni
słonecznych do czasu zużycia
nadmiaru paliwa.
Adapter do tankowania
Ponieważ systemy tankowania nie są
znormalizowane, potrzebne są różne
adaptery, które są dostępne u
Dystrybutorów i w Autoryzowanych
Stacjach Obsługi samochodów marki
Opel.
Adapter ACME: Belgia, Irlandia,
Luksemburg, Niemcy, Szwajcaria
