Schowki55
Wyjmowanie
Odczepić zawiesia od klapy tylnej.
Unieść pokrywę od tyłu i popchnąć ją w górę z przodu.
Zdjąć osłonę.
Przechowywanie
Gdy przestrzeń bagażowa jest
całkowicie załadowana, jej osłonę
należy umieścić na tylnych
siedzeniach lub wyjąć z pojazdu.
Zapinanie
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo.
Podczepić zawiesia do klapy tylnej.
Tylna osłona podłogowa
Unieść tylną osłonę podłogową w
celu uzyskania dostępu do zestawu
do naprawy opon, narzędzi
samochodowych i trójkąta
ostrzegawczego.
W wersjach z kołem zapasowym koło to znajduje się pod tylną osłoną
podłogową razem z narzędziami
samochodowymi.
Narzędzia 3 164.
Zalecenie ogólne9 Ostrzeżenie
Ze względów bezpieczeństwa
wszystkie elementy w przestrzeni bagażowej należy przewozić naswoich miejscach, zawsze jeździć z zamkniętą tylną osłoną
podłogową i jeśli to możliwe z
rozłożonymi oparciami tylnych
foteli.
W przeciwnym razie w przypadku
gwałtownego hamowania, nagłej
zmiany kierunku jazdy lub
wypadku przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.

56SchowkiTrójkąt ostrzegawczySamochody z kołem zapasowym
Trójkąt ostrzegawczy należy
przechowywać w przestrzeni
bagażowej.
Samochody z zestawem do
naprawy opon
Przechowywać trójkąt ostrzegawczy
w skrzynce narzędziowej pojazdu
pod podłogą przestrzeni bagażowej.
Apteczka pierwszej pomocy
Przechowywać apteczkę pierwszej
pomocy we wnęce w przestrzeni
bagażowej.

Schowki57Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
● Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do
przodu.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie wolno umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej; nie wolnozakrywać czujnika znajdującego
się w górnej części deski
rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem
postojowym i dźwignią zmiany
biegów ani ograniczać swobody
ruchu kierowcy. W kabinie
samochodu nie wolno przewozić
jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
● Ładowność jest różnicą pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 193) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do

58Schowkiwarunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.

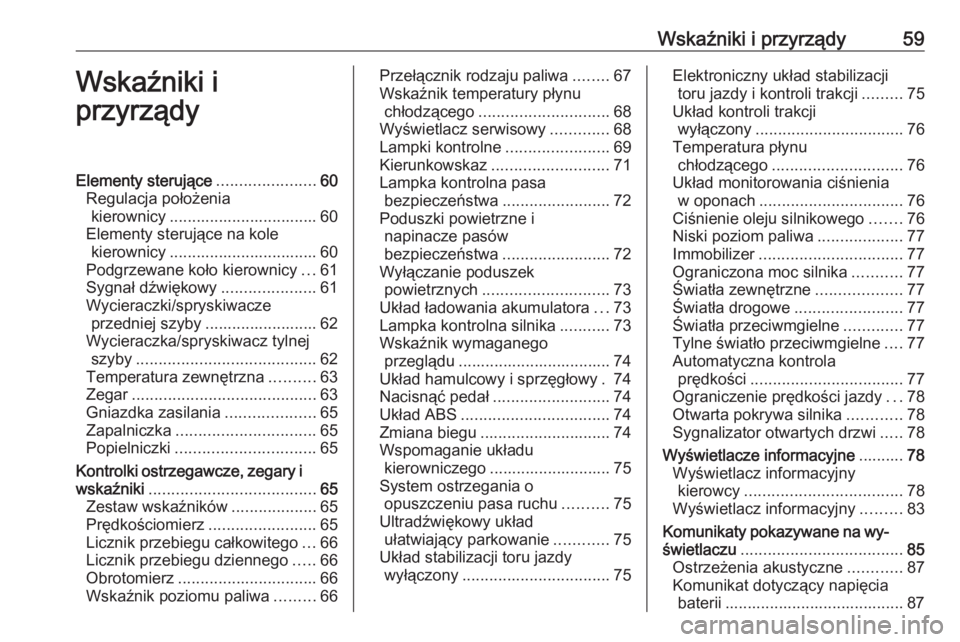

Wskaźniki i przyrządy59Wskaźniki i
przyrządyElementy sterujące ......................60
Regulacja położenia kierownicy ................................. 60
Elementy sterujące na kole kierownicy ................................. 60
Podgrzewane koło kierownicy ...61
Sygnał dźwiękowy .....................61
Wycieraczki/spryskiwacze przedniej szyby ......................... 62
Wycieraczka/spryskiwacz tylnej szyby ........................................ 62
Temperatura zewnętrzna ..........63
Zegar ......................................... 63
Gniazdka zasilania ....................65
Zapalniczka ............................... 65
Popielniczki ............................... 65
Kontrolki ostrzegawcze, zegary i
wskaźniki ..................................... 65
Zestaw wskaźników ...................65
Prędkościomierz ........................65
Licznik przebiegu całkowitego ...66
Licznik przebiegu dziennego .....66
Obrotomierz ............................... 66
Wskaźnik poziomu paliwa .........66Przełącznik rodzaju paliwa ........67
Wskaźnik temperatury płynu chłodzącego ............................. 68
Wyświetlacz serwisowy .............68
Lampki kontrolne .......................69
Kierunkowskaz .......................... 71
Lampka kontrolna pasa bezpieczeństwa ........................72
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ........................72
Wyłączanie poduszek powietrznych ............................ 73
Układ ładowania akumulatora ...73
Lampka kontrolna silnika ...........73
Wskaźnik wymaganego przeglądu .................................. 74
Układ hamulcowy i sprzęgłowy . 74
Nacisnąć pedał .......................... 74
Układ ABS ................................. 74
Zmiana biegu ............................. 74
Wspomaganie układu kierowniczego ........................... 75
System ostrzegania o opuszczeniu pasa ruchu ..........75
Ultradźwiękowy układ ułatwiający parkowanie ............75
Układ stabilizacji toru jazdy wyłączony ................................. 75Elektroniczny układ stabilizacji
toru jazdy i kontroli trakcji .........75
Układ kontroli trakcji wyłączony ................................. 76
Temperatura płynu chłodzącego ............................. 76
Układ monitorowania ciśnienia w oponach ................................ 76
Ciśnienie oleju silnikowego .......76
Niski poziom paliwa ...................77
Immobilizer ................................ 77
Ograniczona moc silnika ...........77
Światła zewnętrzne ...................77
Światła drogowe ........................77
Światła przeciwmgielne .............77
Tylne światło przeciwmgielne ....77
Automatyczna kontrola prędkości .................................. 77
Ograniczenie prędkości jazdy ...78
Otwarta pokrywa silnika ............78
Sygnalizator otwartych drzwi .....78
Wyświetlacze informacyjne ..........78
Wyświetlacz informacyjny kierowcy ................................... 78
Wyświetlacz informacyjny .........83
Komunikaty pokazywane na wy‐
świetlaczu .................................... 85
Ostrzeżenia akustyczne ............87
Komunikat dotyczący napięcia baterii ........................................ 87

60Wskaźniki i przyrządyPersonalizacja ustawień..............88
OnStar ......................................... 91Elementy sterujące
Regulacja położeniakierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać wyświetlacz
informacyjny kierowcy, niektóre
systemy wspomagania kierowcy, system audio-nawigacyjny i
podłączony telefon komórkowy.
Systemy wspomagania kierowcy
3 130.
Więcej informacji znajduje się w
instrukcji obsługi systemu
Infotainment.

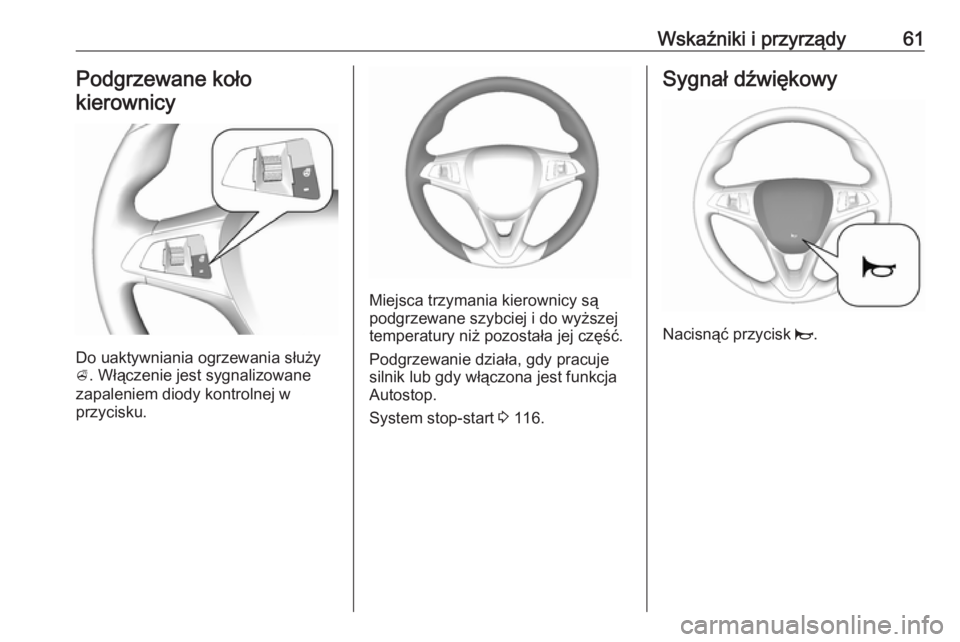

Wskaźniki i przyrządy61Podgrzewane koło
kierownicy
Do uaktywniania ogrzewania służy
A . Włączenie jest sygnalizowane
zapaleniem diody kontrolnej w
przycisku.
Miejsca trzymania kierownicy są
podgrzewane szybciej i do wyższej
temperatury niż pozostała jej część.
Podgrzewanie działa, gdy pracuje
silnik lub gdy włączona jest funkcja
Autostop.
System stop-start 3 116.
Sygnał dźwiękowy
Nacisnąć przycisk j.

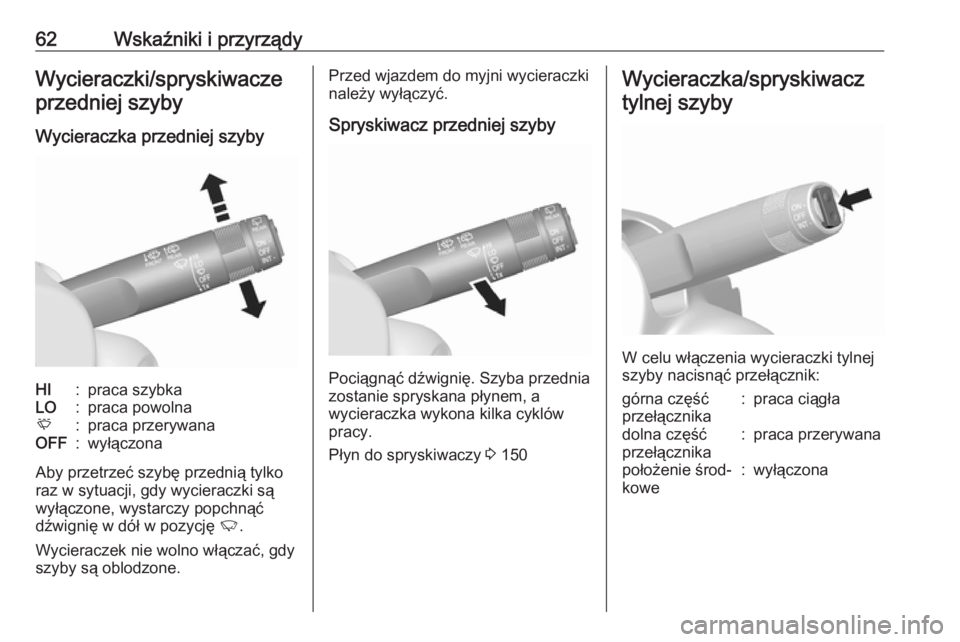

62Wskaźniki i przyrządyWycieraczki/spryskiwaczeprzedniej szyby
Wycieraczka przedniej szybyHI:praca szybkaLO:praca powolnaE:praca przerywanaOFF:wyłączona
Aby przetrzeć szybę przednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dół w pozycję 2.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Spryskiwacz przedniej szyby
Pociągnąć dźwignię. Szyba przednia
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Płyn do spryskiwaczy 3 150
Wycieraczka/spryskiwacz
tylnej szyby
W celu włączenia wycieraczki tylnej
szyby nacisnąć przełącznik:
górna część
przełącznika:praca ciągładolna część
przełącznika:praca przerywanapołożenie środ‐
kowe:wyłączona
