2016.5 OPEL KARL Betriebsanleitung (in German)

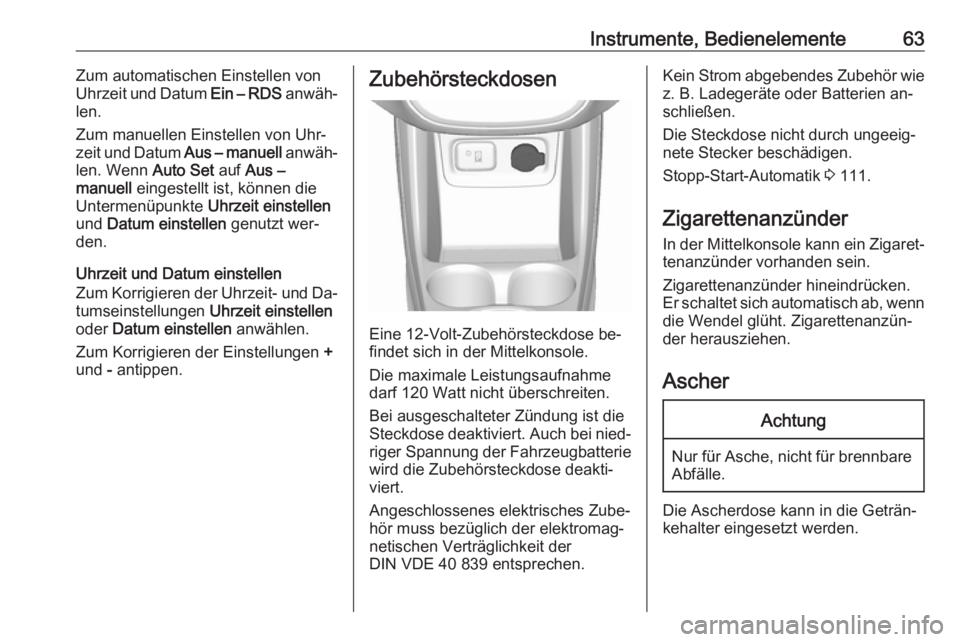

Instrumente, Bedienelemente63Zum automatischen Einstellen von
Uhrzeit und Datum Ein – RDS anwäh‐
len.
Zum manuellen Einstellen von Uhr‐ zeit und Datum Aus – manuell anwäh‐
len. Wenn Auto Set auf Aus –
manuell eingestellt ist, können die
Untermenüpunkte Uhrzeit einstellen
und Datum einstellen genutzt wer‐
den.
Uhrzeit und Datum einstellen
Zum Korrigieren der Uhrzeit- und Da‐ tumseinstellungen Uhrzeit einstellen
oder Datum einstellen anwählen.
Zum Korrigieren der Einstellungen +
und - antippen.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose be‐
findet sich in der Mittelkonsole.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung ist die
Steckdose deaktiviert. Auch bei nied‐ riger Spannung der Fahrzeugbatterie
wird die Zubehörsteckdose deakti‐
viert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie z. B. Ladegeräte oder Batterien an‐
schließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 111.
Zigarettenanzünder
In der Mittelkonsole kann ein Zigaret‐ tenanzünder vorhanden sein.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
AscherAchtung
Nur für Asche, nicht für brennbare Abfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.

64Instrumente, BedienelementeWarnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument
Die Zeiger der Instrumente drehen
sich beim Einschalten der Zündung
kurzzeitig bis zum Anschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
In der unteren Zeile wird die zurück‐
gelegte Strecke in Kilometer ange‐
zeigt.
Tageskilometerzähler Zeigt die aufgezeichnete Fahrstrecke
seit der letzten Rückstellung an.
Der Tageskilometerzähler zählt bis
maximal 9999,9 km und kehrt dann
zu 0 zurück.
Zum Zurücksetzen SET/CLR auf dem
Blinkerhebel einige Sekunden lang
drücken 3 75.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.

Instrumente, Bedienelemente65Kraftstoffanzeige
Die Anzahl der LEDs gibt den Füll‐
stand im Kraftstofftank an.
Der Pfeil zeigt zu der Fahrzeugseite, auf der sich die Tankklappe befindet.
Im Flüssiggasbetrieb wird der Füll‐
stand des Gastanks angezeigt.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Bei blinkender
Kontrollleuchte umgehend tanken.
Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die Gast‐
anks leer sind 3 65.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffwahltaste
LPG drücken, um zwischen Benzin-
und Flüssiggasbetrieb umzuschalten.
Die LED in der Taste zeigt den aktu‐
ellen Betriebsmodus an.

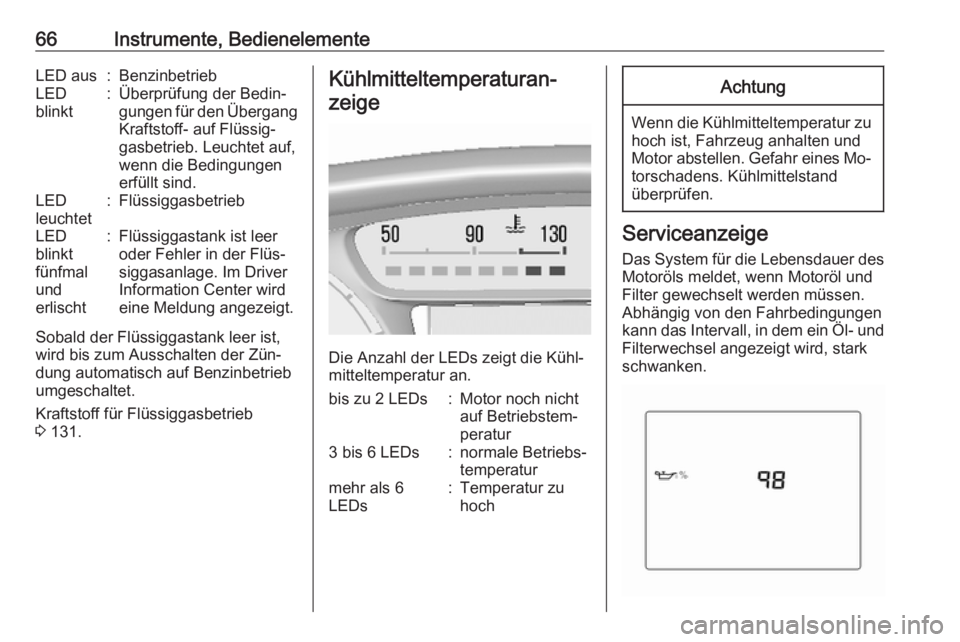

66Instrumente, BedienelementeLED aus:BenzinbetriebLED
blinkt:Überprüfung der Bedin‐
gungen für den Übergang Kraftstoff- auf Flüssig‐
gasbetrieb. Leuchtet auf,
wenn die Bedingungen
erfüllt sind.LED
leuchtet:FlüssiggasbetriebLED
blinkt
fünfmal
und
erlischt:Flüssiggastank ist leer
oder Fehler in der Flüs‐
siggasanlage. Im Driver
Information Center wird
eine Meldung angezeigt.
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Kraftstoff für Flüssiggasbetrieb
3 131.
Kühlmitteltemperaturan‐
zeige
Die Anzahl der LEDs zeigt die Kühl‐
mitteltemperatur an.
bis zu 2 LEDs:Motor noch nicht
auf Betriebstem‐
peratur3 bis 6 LEDs:normale Betriebs‐
temperaturmehr als 6
LEDs:Temperatur zu
hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen.
Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.

Instrumente, Bedienelemente67Die verbleibende Motoröl-Lebens‐
dauer wird als Prozentwert im Driver
Information Center angegeben.
Die verbleibende Öllebensdauer
kann mit den Tasten am Blinkerhebel
angezeigt werden:
Auf MENU drücken, um Fahrzeug In‐
formationsmenü auszuwählen.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Zurücksetzen Zum Zurücksetzen mehrere Sekun‐
den lang SET/CLR am Blinkerhebel
drücken. Das Menü „Verbleibende
Öllebensdauer“ muss aktiv sein. Zün‐
dung einschalten, aber nicht den Mo‐
tor.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Nächster Service
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center eine Warn‐ meldung angezeigt. Motoröl und Fil‐
ter innerhalb von einer Woche oder
nach spätestens 500 km in einer Werkstatt wechseln lassen (je nach‐
dem, was zuerst der Fall ist).
Driver Information Center 3 75.
Serviceinformationen 3 178.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle In‐
strumentenausführungen.Je nach Ausstattung können die Kon‐ trollleuchten unterschiedlich positio‐
niert sein. Beim Einschalten der Zün‐
dung leuchten die meisten Kontroll‐
leuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot:Gefahr, wichtige Erinnerunggelb:Warnung, Hinweis, Störunggrün:Einschaltbestätigungblau:Einschaltbestätigungweiß:Einschaltbestätigung

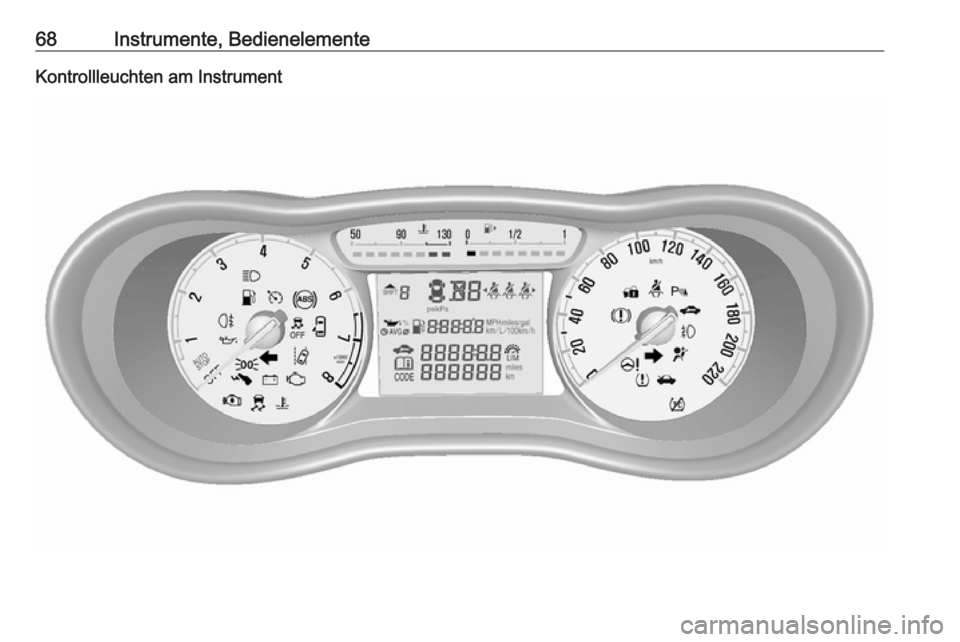

68Instrumente, BedienelementeKontrollleuchten am Instrument

Instrumente, Bedienelemente69Kontrollleuchten in der
Dachkonsole
Übersicht
OBlinker 3 69XSicherheitsgurt anlegen 3 70vAirbag-System, Gurtstraffer
3 70VAirbagabschaltung 3 70pGenerator 3 71ZAbgas 3 71gFehlfunktion, Service 3 71RBremssystem, Kupplungs‐
system 3 71-Pedal betätigen 3 71uAntiblockiersystem 3 72[Hochschalten 3 72cServolenkung 3 72)Spurverlassenswarnung
3 72rUltraschall-Einparkhilfe 3 72aElektronische Stabilitäts‐
regelung ausgeschaltet 3 73bElektronische Stabilitäts‐
regelung und Traktionskon‐
trolle 3 73kTraktionskontrolle ausge‐
schaltet 3 73WKühlmitteltemperatur 3 73wReifendruck-Kontrollsystem
3 73IMotoröldruck 3 73YKraftstoffmangel 3 74dWegfahrsperre 3 74#Reduzierte Motorleistung
3 748Außenbeleuchtung 3 74CFernlicht 3 74>Nebelscheinwerfer 3 74rNebelschlussleuchte 3 74mGeschwindigkeitsregler 3 75LGeschwindigkeitsbegrenzer
3 75/Motorhaube offen 3 75NTür offen 3 75
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken Ein Blinker bzw. der Warnblinker ist
eingeschaltet.

70Instrumente, BedienelementeSchnelles Blinken: Defekt einer Blink‐leuchte oder der entsprechenden Si‐
cherung.
Glühlampen auswechseln 3 145, Si‐
cherungen 3 152.
Blinker 3 94.
Sicherheitsgurt anlegen Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot am Tachometer.k für den Beifahrersitz leuchtet auf
oder blinkt rot in der Dachkonsole, wenn der Sitz belegt ist.
Leuchtet
Nach dem Einschalten der Zündung, bis der Sicherheitsgurt angelegt
wurde.
Blinken
Nach dem Starten des Motors für ma‐ ximal 100 Sekunden, bis der Sicher‐heitsgurt angelegt wurde.
Sicherheitsgurt anlegen 3 37.
Sicherheitsgurtstatus auf
Rücksitzen
X im Driver Information Center blinkt
oder leuchtet.
Leuchtet
Nach dem Starten des Motors für ma‐ ximal 35 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Blinken
Nach dem Losfahren, wenn der Si‐ cherheitsgurt gelöst wird.
Sicherheitsgurt anlegen 3 37.Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca.
vier Sekunden. Wenn sie nicht auf‐
leuchtet, nach vier Sekunden nicht er‐ lischt oder während der Fahrt auf‐
leuchtet, liegt eine Störung im Airbag- System vor. Hilfe einer Werkstatt in
Anspruch nehmen. Die Airbags und
Gurtstraffer lösen bei einem Unfall
möglicherweise nicht aus.
Bei Auslösen der Gurtstraffer oder Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 36,
3 38.
Airbagabschaltung d leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
