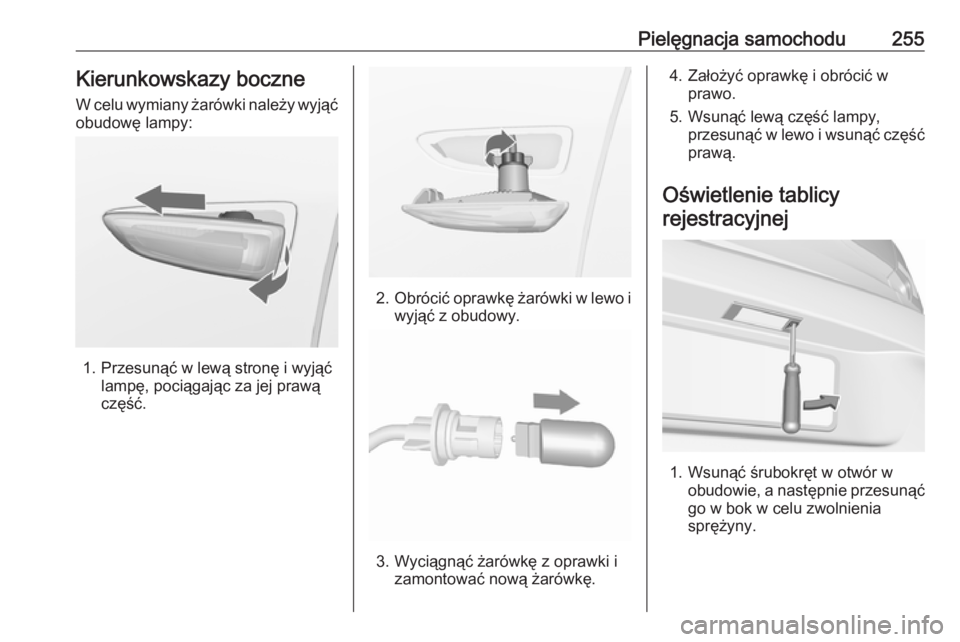

Pielęgnacja samochodu255Kierunkowskazy boczneW celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.

256Pielęgnacja samochodu
2. Wysunąć lampę w dół, uważając,aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki z obudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Niektóre wersje są wyposażone w
diody LED oświetlenia tablicy
rejestracyjnej. W przypadku awarii
diod LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek należy zlecić
warsztatowi.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek należy zlecić
warsztatowi.Podświetlenie wskaźników
Wymianę żarówek należy zlecić
warsztatowi.

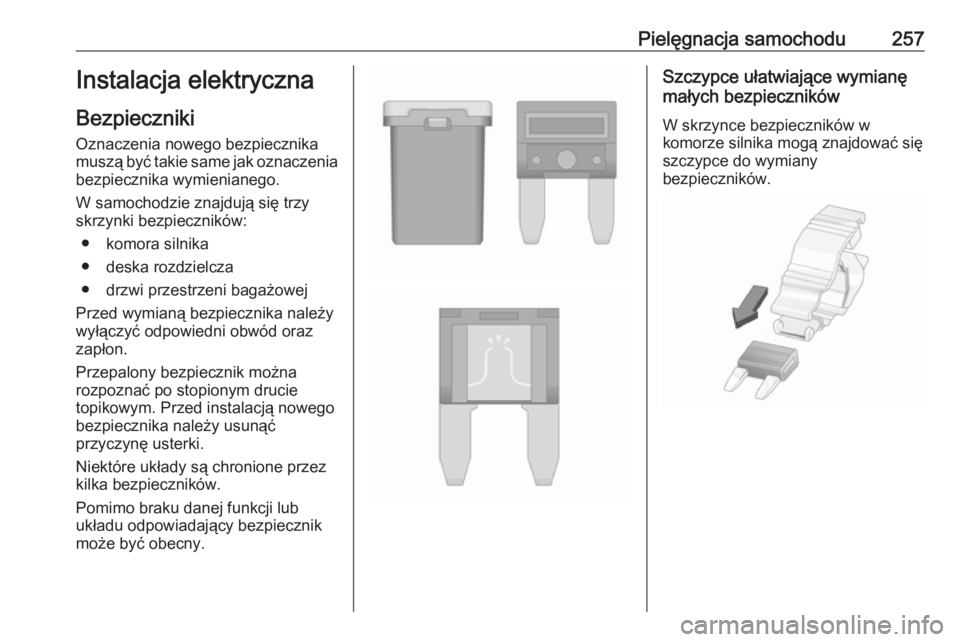

Pielęgnacja samochodu257Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
● drzwi przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.

258Pielęgnacja samochodu
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.

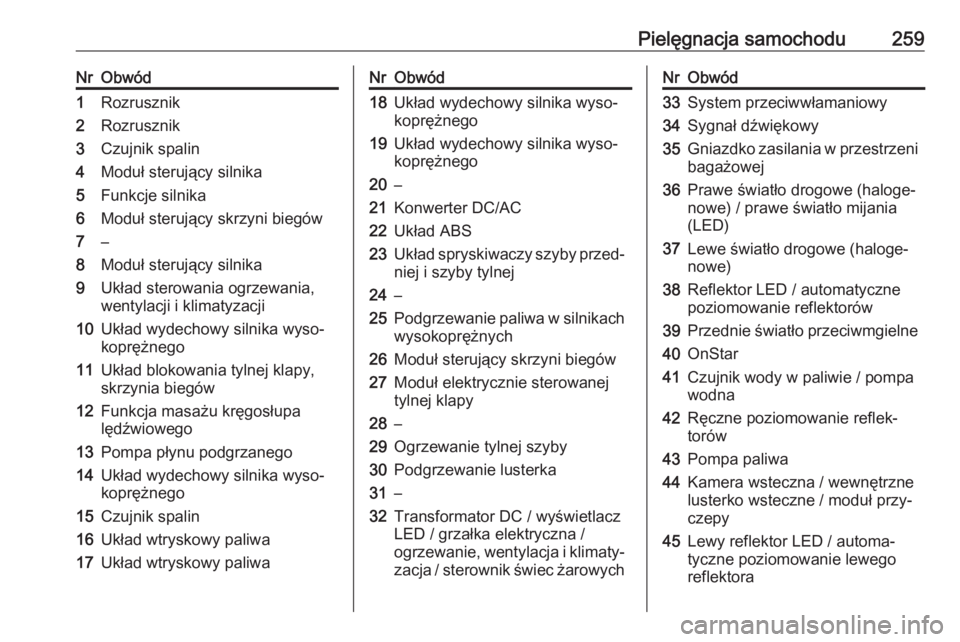

Pielęgnacja samochodu259NrObwód1Rozrusznik2Rozrusznik3Czujnik spalin4Moduł sterujący silnika5Funkcje silnika6Moduł sterujący skrzyni biegów7–8Moduł sterujący silnika9Układ sterowania ogrzewania,
wentylacji i klimatyzacji10Układ wydechowy silnika wyso‐
koprężnego11Układ blokowania tylnej klapy,
skrzynia biegów12Funkcja masażu kręgosłupa
lędźwiowego13Pompa płynu podgrzanego14Układ wydechowy silnika wyso‐
koprężnego15Czujnik spalin16Układ wtryskowy paliwa17Układ wtryskowy paliwaNrObwód18Układ wydechowy silnika wyso‐
koprężnego19Układ wydechowy silnika wyso‐
koprężnego20–21Konwerter DC/AC22Układ ABS23Układ spryskiwaczy szyby przed‐ niej i szyby tylnej24–25Podgrzewanie paliwa w silnikach
wysokoprężnych26Moduł sterujący skrzyni biegów27Moduł elektrycznie sterowanej
tylnej klapy28–29Ogrzewanie tylnej szyby30Podgrzewanie lusterka31–32Transformator DC / wyświetlacz
LED / grzałka elektryczna /
ogrzewanie, wentylacja i klimaty‐
zacja / sterownik świec żarowychNrObwód33System przeciwwłamaniowy34Sygnał dźwiękowy35Gniazdko zasilania w przestrzeni
bagażowej36Prawe światło drogowe (haloge‐
nowe) / prawe światło mijania
(LED)37Lewe światło drogowe (haloge‐
nowe)38Reflektor LED / automatyczne
poziomowanie reflektorów39Przednie światło przeciwmgielne40OnStar41Czujnik wody w paliwie / pompa
wodna42Ręczne poziomowanie reflek‐
torów43Pompa paliwa44Kamera wsteczna / wewnętrzne
lusterko wsteczne / moduł przy‐
czepy45Lewy reflektor LED / automa‐
tyczne poziomowanie lewego
reflektora

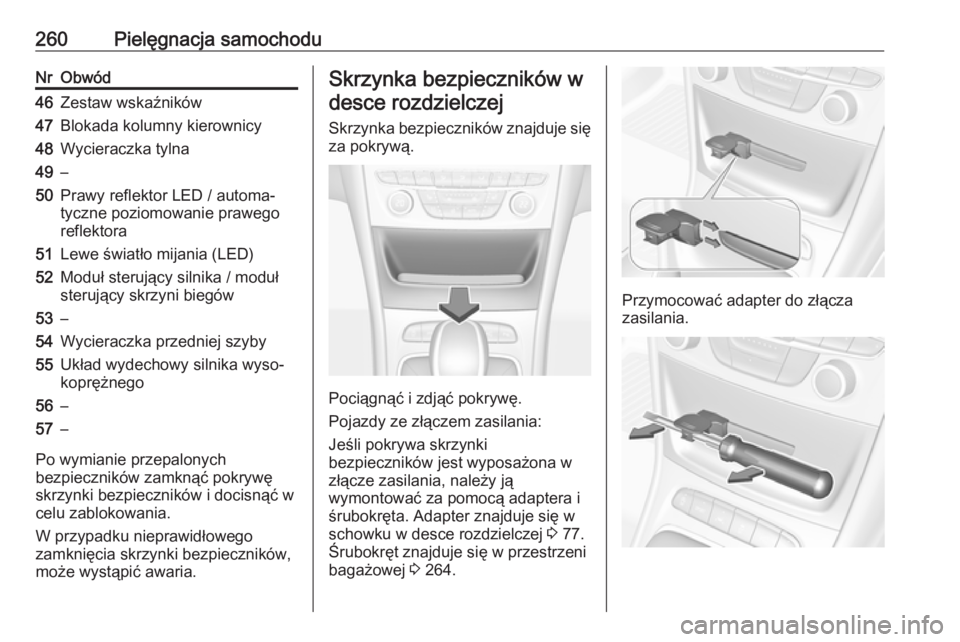

260Pielęgnacja samochoduNrObwód46Zestaw wskaźników47Blokada kolumny kierownicy48Wycieraczka tylna49–50Prawy reflektor LED / automa‐
tyczne poziomowanie prawego
reflektora51Lewe światło mijania (LED)52Moduł sterujący silnika / moduł
sterujący skrzyni biegów53–54Wycieraczka przedniej szyby55Układ wydechowy silnika wyso‐
koprężnego56–57–
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się
za pokrywą.
Pociągnąć i zdjąć pokrywę.
Pojazdy ze złączem zasilania:
Jeśli pokrywa skrzynki
bezpieczników jest wyposażona w złącze zasilania, należy ją
wymontować za pomocą adaptera i śrubokręta. Adapter znajduje się w
schowku w desce rozdzielczej 3 77.
Śrubokręt znajduje się w przestrzeni
bagażowej 3 264.
Przymocować adapter do złącza
zasilania.

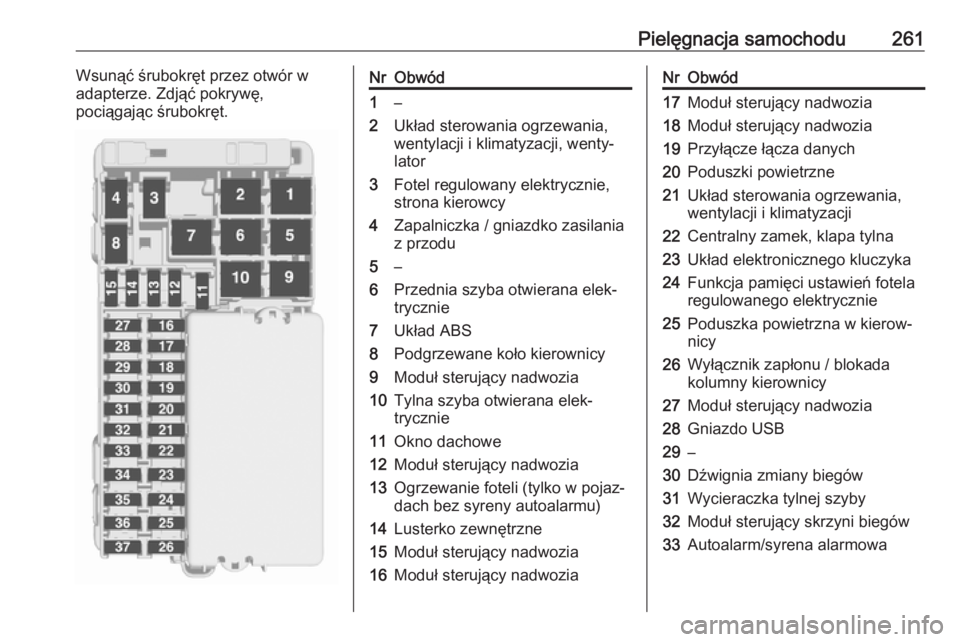

Pielęgnacja samochodu261Wsunąć śrubokręt przez otwór w
adapterze. Zdjąć pokrywę,
pociągając śrubokręt.NrObwód1–2Układ sterowania ogrzewania,
wentylacji i klimatyzacji, wenty‐
lator3Fotel regulowany elektrycznie,
strona kierowcy4Zapalniczka / gniazdko zasilania
z przodu5–6Przednia szyba otwierana elek‐
trycznie7Układ ABS8Podgrzewane koło kierownicy9Moduł sterujący nadwozia10Tylna szyba otwierana elek‐
trycznie11Okno dachowe12Moduł sterujący nadwozia13Ogrzewanie foteli (tylko w pojaz‐
dach bez syreny autoalarmu)14Lusterko zewnętrzne15Moduł sterujący nadwozia16Moduł sterujący nadwoziaNrObwód17Moduł sterujący nadwozia18Moduł sterujący nadwozia19Przyłącze łącza danych20Poduszki powietrzne21Układ sterowania ogrzewania,
wentylacji i klimatyzacji22Centralny zamek, klapa tylna23Układ elektronicznego kluczyka24Funkcja pamięci ustawień fotela
regulowanego elektrycznie25Poduszka powietrzna w kierow‐
nicy26Wyłącznik zapłonu / blokada
kolumny kierownicy27Moduł sterujący nadwozia28Gniazdo USB29–30Dźwignia zmiany biegów31Wycieraczka tylnej szyby32Moduł sterujący skrzyni biegów33Autoalarm/syrena alarmowa

262Pielęgnacja samochoduNrObwód34Układ ułatwiający parkowanie /
system monitorowania
martwego pola w lusterkach /
system audio-nawigacyjny /
gniazdo USB35OnStar36Wyświetlacz informacyjny /
zestaw wskaźników / odtwarzacz
płyt CD37System audio-nawigacyjny,
radioodtwarzacz
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
Pojazdy ze złączem zasilania: 1. Założyć pokrywę z prawej strony.
2. Zagiąć lewą stronę pokrywy do przodu. Dopilnować, aby zacisk
mocujący znalazł się w miejscu
pokazanym na ilustracji.
Skrzynka bezpieczników w przestrzeni bagażowej
Skrzynka bezpieczników znajduje się za osłoną w lewej części przestrzeni
bagażowej.Zdjąć osłonę.
Odłączyć i zdjąć osłonę skrzynki
bezpieczników.
