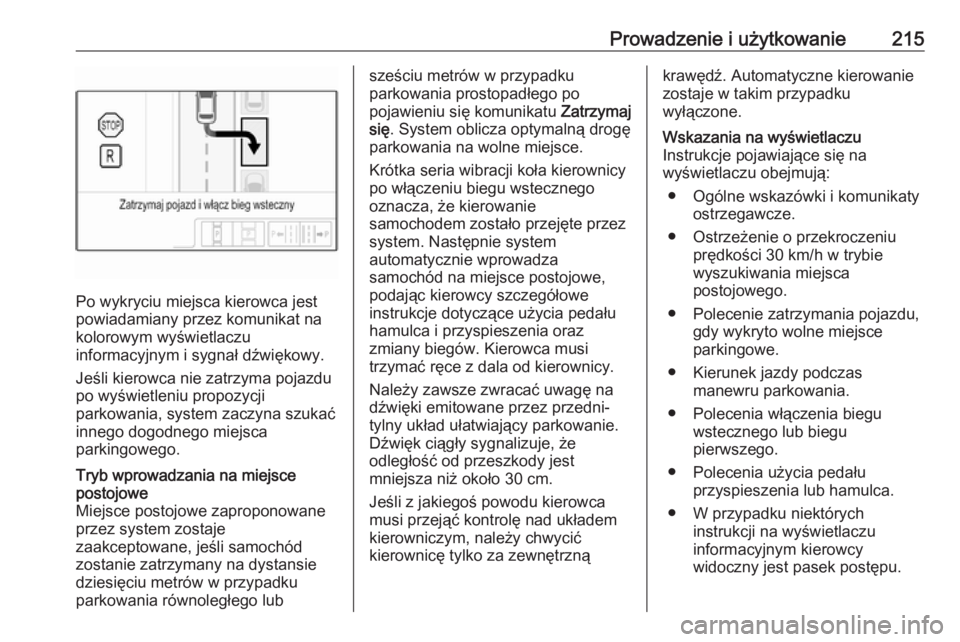

Prowadzenie i użytkowanie215
Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
kolorowym wyświetlaczu
informacyjnym i sygnał dźwiękowy.
Jeśli kierowca nie zatrzyma pojazdu
po wyświetleniu propozycji
parkowania, system zaczyna szukać
innego dogodnego miejsca
parkingowego.
Tryb wprowadzania na miejsce
postojowe
Miejsce postojowe zaproponowane
przez system zostaje
zaakceptowane, jeśli samochód
zostanie zatrzymany na dystansie
dziesięciu metrów w przypadku
parkowania równoległego lubsześciu metrów w przypadku
parkowania prostopadłego po
pojawieniu się komunikatu Zatrzymaj
się . System oblicza optymalną drogę
parkowania na wolne miejsce.
Krótka seria wibracji koła kierownicy
po włączeniu biegu wstecznego
oznacza, że kierowanie
samochodem zostało przejęte przez
system. Następnie system
automatycznie wprowadza
samochód na miejsce postojowe,
podając kierowcy szczegółowe
instrukcje dotyczące użycia pedału
hamulca i przyspieszenia oraz
zmiany biegów. Kierowca musi
trzymać ręce z dala od kierownicy.
Należy zawsze zwracać uwagę na
dźwięki emitowane przez przedni-
tylny układ ułatwiający parkowanie.
Dźwięk ciągły sygnalizuje, że
odległość od przeszkody jest
mniejsza niż około 30 cm.
Jeśli z jakiegoś powodu kierowca
musi przejąć kontrolę nad układem
kierowniczym, należy chwycić
kierownicę tylko za zewnętrznąkrawędź. Automatyczne kierowanie
zostaje w takim przypadku
wyłączone.Wskazania na wyświetlaczu
Instrukcje pojawiające się na
wyświetlaczu obejmują:
● Ogólne wskazówki i komunikaty ostrzegawcze.
● Ostrzeżenie o przekroczeniu prędkości 30 km/h w trybie
wyszukiwania miejsca
postojowego.
● Polecenie zatrzymania pojazdu, gdy wykryto wolne miejsce
parkingowe.
● Kierunek jazdy podczas manewru parkowania.
● Polecenia włączenia biegu wstecznego lub biegu
pierwszego.
● Polecenia użycia pedału przyspieszenia lub hamulca.
● W przypadku niektórych instrukcji na wyświetlaczu
informacyjnym kierowcy
widoczny jest pasek postępu.

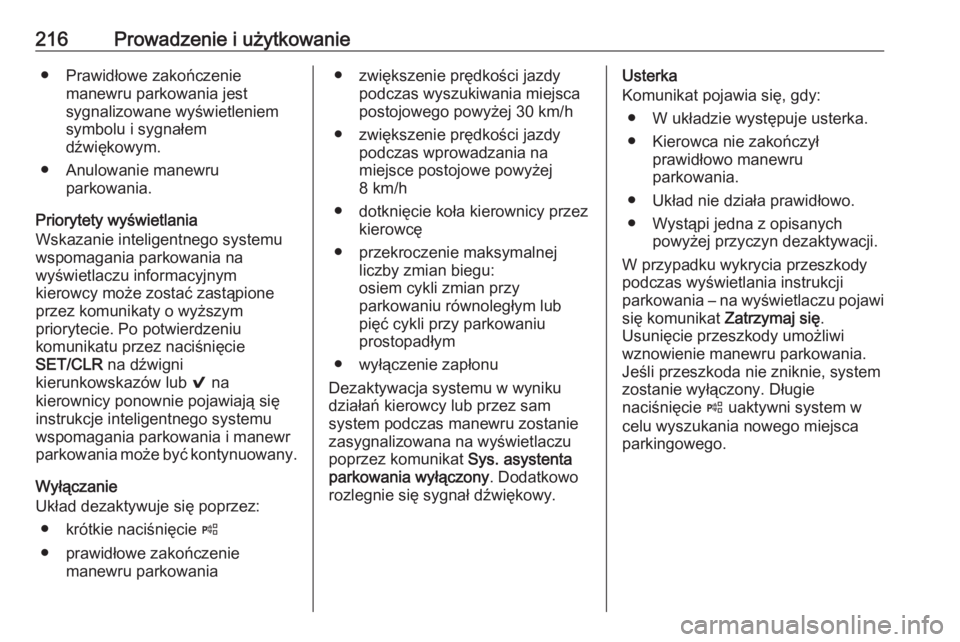

216Prowadzenie i użytkowanie● Prawidłowe zakończeniemanewru parkowania jest
sygnalizowane wyświetleniem
symbolu i sygnałem
dźwiękowym.
● Anulowanie manewru parkowania.
Priorytety wyświetlania
Wskazanie inteligentnego systemu
wspomagania parkowania na
wyświetlaczu informacyjnym
kierowcy może zostać zastąpione
przez komunikaty o wyższym
priorytecie. Po potwierdzeniu
komunikatu przez naciśnięcie
SET/CLR na dźwigni
kierunkowskazów lub 9 na
kierownicy ponownie pojawiają się
instrukcje inteligentnego systemu
wspomagania parkowania i manewr
parkowania może być kontynuowany.
Wyłączanie
Układ dezaktywuje się poprzez:
● krótkie naciśnięcie (
● prawidłowe zakończenie manewru parkowania● zwiększenie prędkości jazdypodczas wyszukiwania miejsca
postojowego powyżej 30 km/h
● zwiększenie prędkości jazdy podczas wprowadzania na
miejsce postojowe powyżej
8 km/h
● dotknięcie koła kierownicy przez kierowcę
● przekroczenie maksymalnej liczby zmian biegu:
osiem cykli zmian przy
parkowaniu równoległym lub
pięć cykli przy parkowaniu
prostopadłym
● wyłączenie zapłonu
Dezaktywacja systemu w wyniku
działań kierowcy lub przez sam
system podczas manewru zostanie
zasygnalizowana na wyświetlaczu
poprzez komunikat Sys. asystenta
parkowania wyłączony . Dodatkowo
rozlegnie się sygnał dźwiękowy.Usterka
Komunikat pojawia się, gdy:
● W układzie występuje usterka.
● Kierowca nie zakończył prawidłowo manewru
parkowania.
● Układ nie działa prawidłowo. ● Wystąpi jedna z opisanych powyżej przyczyn dezaktywacji.
W przypadku wykrycia przeszkody
podczas wyświetlania instrukcji
parkowania – na wyświetlaczu pojawi
się komunikat Zatrzymaj się.
Usunięcie przeszkody umożliwi
wznowienie manewru parkowania.
Jeśli przeszkoda nie zniknie, system
zostanie wyłączony. Długie
naciśnięcie ( uaktywni system w
celu wyszukania nowego miejsca
parkingowego.

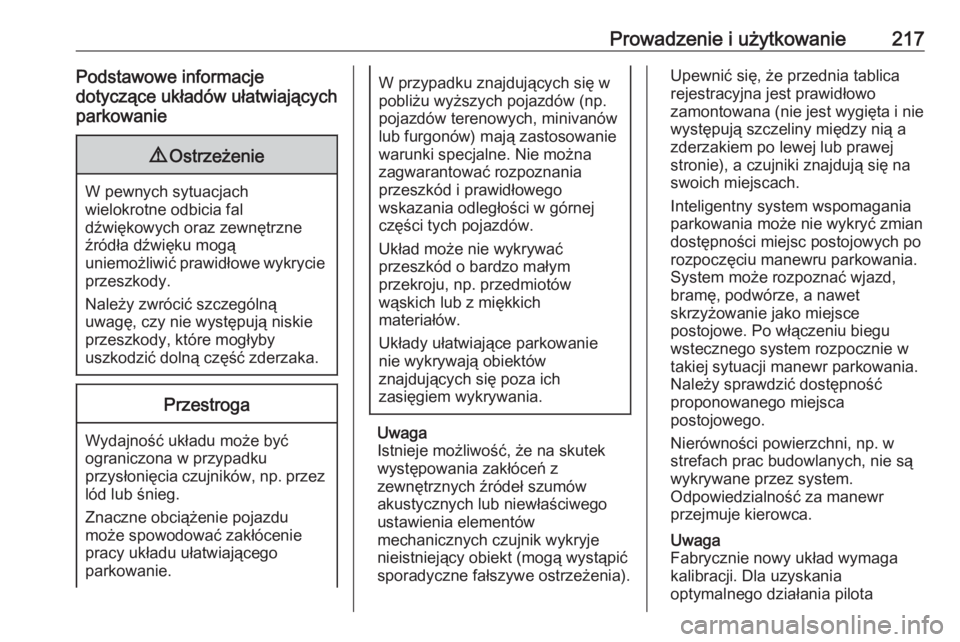

Prowadzenie i użytkowanie217Podstawowe informacje
dotyczące układów ułatwiających
parkowanie9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Wydajność układu może być
ograniczona w przypadku
przysłonięcia czujników, np. przez
lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku znajdujących się w
pobliżu wyższych pojazdów (np.
pojazdów terenowych, minivanów lub furgonów) mają zastosowanie
warunki specjalne. Nie można
zagwarantować rozpoznania
przeszkód i prawidłowego
wskazania odległości w górnej
części tych pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układy ułatwiające parkowanie
nie wykrywają obiektów
znajdujących się poza ich
zasięgiem wykrywania.
Uwaga
Istnieje możliwość, że na skutek
występowania zakłóceń z
zewnętrznych źródeł szumów
akustycznych lub niewłaściwego ustawienia elementów
mechanicznych czujnik wykryje
nieistniejący obiekt (mogą wystąpić
sporadyczne fałszywe ostrzeżenia).
Upewnić się, że przednia tablica
rejestracyjna jest prawidłowo
zamontowana (nie jest wygięta i nie
występują szczeliny między nią a
zderzakiem po lewej lub prawej
stronie), a czujniki znajdują się na
swoich miejscach.
Inteligentny system wspomagania parkowania może nie wykryć zmian
dostępności miejsc postojowych po
rozpoczęciu manewru parkowania.
System może rozpoznać wjazd, bramę, podwórze, a nawet
skrzyżowanie jako miejsce
postojowe. Po włączeniu biegu
wstecznego system rozpocznie w
takiej sytuacji manewr parkowania.
Należy sprawdzić dostępność
proponowanego miejsca
postojowego.
Nierówności powierzchni, np. w
strefach prac budowlanych, nie są
wykrywane przez system.
Odpowiedzialność za manewr
przejmuje kierowca.
Uwaga
Fabrycznie nowy układ wymaga
kalibracji. Dla uzyskania
optymalnego działania pilota

218Prowadzenie i użytkowanieparkowania wymagane jest
przejechanie co najmniej 10 km, w
tym pokonanie szeregu zakrętów.

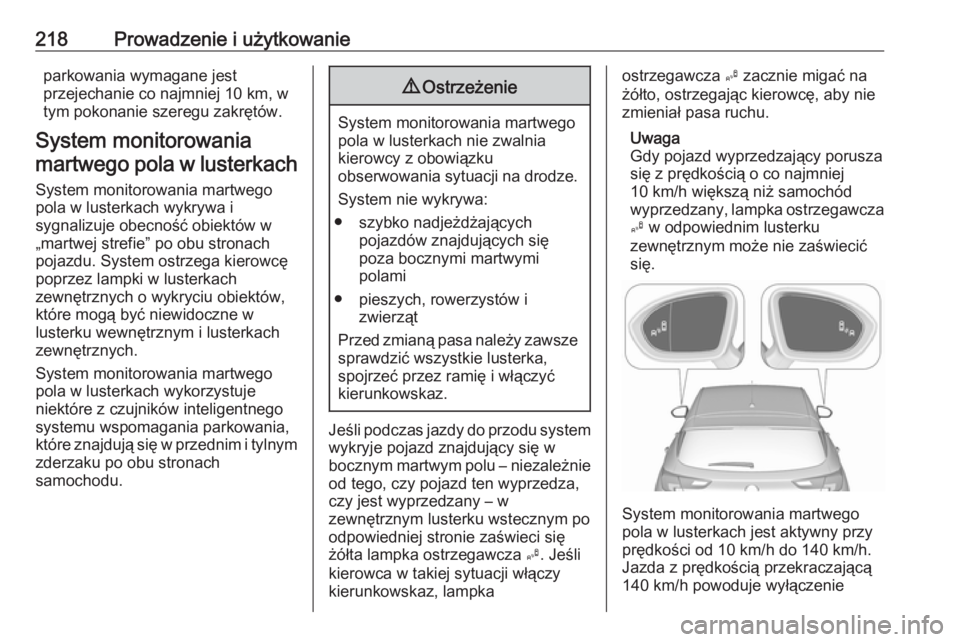

System monitorowania martwego pola w lusterkach
System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w
„martwej strefie” po obu stronach
pojazdu. System ostrzega kierowcę
poprzez lampki w lusterkach
zewnętrznych o wykryciu obiektów,
które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.
System monitorowania martwego
pola w lusterkach wykorzystuje
niektóre z czujników inteligentnego
systemu wspomagania parkowania,
które znajdują się w przednim i tylnym zderzaku po obu stronach
samochodu.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa:
● szybko nadjeżdżających pojazdów znajdujących się
poza bocznymi martwymi
polami
● pieszych, rowerzystów i zwierząt
Przed zmianą pasa należy zawsze
sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Jeśli podczas jazdy do przodu system wykryje pojazd znajdujący się w
bocznym martwym polu – niezależnie
od tego, czy pojazd ten wyprzedza,
czy jest wyprzedzany – w
zewnętrznym lusterku wstecznym po
odpowiedniej stronie zaświeci się
żółta lampka ostrzegawcza B. Jeśli
kierowca w takiej sytuacji włączy
kierunkowskaz, lampka
ostrzegawcza B zacznie migać na
żółto, ostrzegając kierowcę, aby nie
zmieniał pasa ruchu.
Uwaga
Gdy pojazd wyprzedzający porusza się z prędkością o co najmniej
10 km/h większą niż samochód
wyprzedzany, lampka ostrzegawcza B w odpowiednim lusterku
zewnętrznym może nie zaświecić
się.
System monitorowania martwego
pola w lusterkach jest aktywny przy
prędkości od 10 km/h do 140 km/h.
Jazda z prędkością przekraczającą
140 km/h powoduje wyłączenie

Prowadzenie i użytkowanie219systemu, co jest sygnalizowane przez
przyciemnione lampki ostrzegawcze
B widoczne w obydwu lusterkach
zewnętrznych. Po zmniejszeniu
prędkości lampki ostrzegawcze
zgasną. Jeśli w takiej sytuacji w
martwym polu zostanie wykryty
pojazd, lampka ostrzegawcza B tak
jak zwykle zaświeci się po
odpowiedniej stronie.
Po uruchomieniu silnika
wyświetlacze w obydwu lusterkach
zewnętrznych zostają na krótko
włączone, aby zasygnalizować, że
system jest aktywny.
System można włączyć i wyłączyć za pomocą wyświetlacza
informacyjnego, personalizacja
ustawień 3 134.
O dezaktywacji systemu informuje
komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Strefy wykrywaniaStrefy wykrywania zaczynają się przy
tylnym zderzaku i rozciągają się na
odległość ok. trzech metrów do tyłu ina boki. Wysokość strefy wykrywania wynosi od ok. pół metra do
dwóch metrów powyżej podłoża.
System monitorowania martwego
pola w lusterkach nie uruchamia
sygnalizacji, gdy w strefie wykrywania
pojawiają się nieruchome obiekty,
np. barierki, słupy, krawężniki, ściany
czy belki. Pojazdy zaparkowane lub
nadjeżdżające z naprzeciwka
również nie są wykrywane.
Usterka
Fałszywe alarmy mogą mieć miejsce
sporadycznie w normalnych
warunkach i z większą
częstotliwością przy pogodzie
deszczowej.
System monitorowania martwego
pola w lusterkach nie działa, gdy lewy lub prawy róg tylnego zderzaka jestprzykryty warstwą błota, brudu,
śniegu, lodu, brei, a także podczas
intensywnych opadów deszczu.
Wskazówki dotyczące czyszczenia
3 286.
W razie usterki lub ze względu na
wystąpienie przejściowych
czynników uniemożliwiającychdziałanie systemu lampki w
lusterkach stale się świecą i zostaje
wyświetlony komunikat na
wyświetlaczu informacyjnym
kierowcy. Należy skorzystać z
pomocy warsztatu.
Kamera wsteczna
Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na
kolorowym wyświetlaczu
informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników inteligentnego systemu

220Prowadzenie i użytkowaniewspomagania parkowania, np.
poniżej zderzaka lub pod
pojazdem.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Włączanie
Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
W 5-drzwiowym hatchbacku kamera
jest zamontowana między lampkami
oświetlenia tablicy rejestracyjnej.
W wersji Sports Tourer kamera jest
zamontowana pod listwą ozdobną
tylnej klapy.
Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Linie pomocnicze
Dynamiczne linie pomocnicze to
poziome linie naniesione na obraz z
kamery w odstępach co jeden metr,
pomagające kierowcy ustalić
odległość od wyświetlanych
przeszkód.
Wyświetlany jest również
przewidywany tor jazdy
odzwierciedlający aktualny kąt skrętu
kierownicy.
Symbole ostrzegawcze
Symbole ostrzegawcze są
wyświetlane w formie trójkątów 9 i
informują o przeszkodach wykrytych
przez tylne czujniki inteligentnego
systemu wspomagania parkowania.

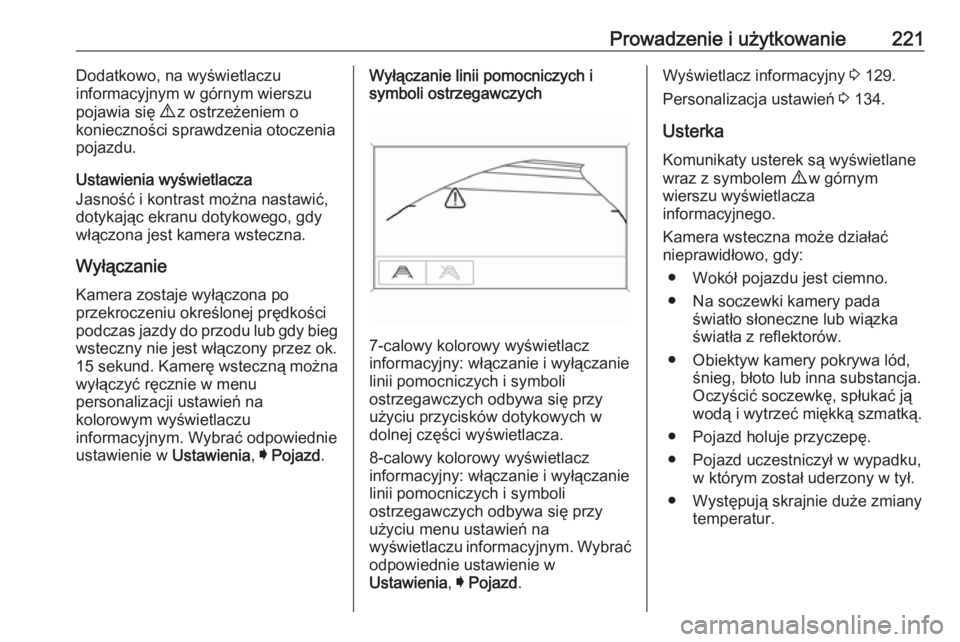

Prowadzenie i użytkowanie221Dodatkowo, na wyświetlaczu
informacyjnym w górnym wierszu
pojawia się 9 z ostrzeżeniem o
konieczności sprawdzenia otoczenia pojazdu.
Ustawienia wyświetlacza
Jasność i kontrast można nastawić,
dotykając ekranu dotykowego, gdy
włączona jest kamera wsteczna.
Wyłączanie
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości podczas jazdy do przodu lub gdy bieg wsteczny nie jest włączony przez ok.
15 sekund . Kamerę wsteczną można
wyłączyć ręcznie w menu
personalizacji ustawień na
kolorowym wyświetlaczu
informacyjnym. Wybrać odpowiednie
ustawienie w Ustawienia, I Pojazd .Wyłączanie linii pomocniczych i
symboli ostrzegawczych
7-calowy kolorowy wyświetlacz
informacyjny: włączanie i wyłączanie
linii pomocniczych i symboli
ostrzegawczych odbywa się przy
użyciu przycisków dotykowych w
dolnej części wyświetlacza.
8-calowy kolorowy wyświetlacz
informacyjny: włączanie i wyłączanie
linii pomocniczych i symboli
ostrzegawczych odbywa się przy
użyciu menu ustawień na
wyświetlaczu informacyjnym. Wybrać
odpowiednie ustawienie w
Ustawienia , I Pojazd .
Wyświetlacz informacyjny 3 129.
Personalizacja ustawień 3 134.
Usterka Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.
Kamera wsteczna może działać
nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.
● Obiektyw kamery pokrywa lód, śnieg, błoto lub inna substancja.
Oczyścić soczewkę, spłukać ją
wodą i wytrzeć miękką szmatką.
● Pojazd holuje przyczepę.
● Pojazd uczestniczył w wypadku, w którym został uderzony w tył.
● Występują skrajnie duże zmiany temperatur.

222Prowadzenie i użytkowanieSystem rozpoznawaniaznaków drogowych
Funkcjonowanie System wykrywania znaków
drogowych wykrywa określone znaki
drogowe za pomocą kamery
zwróconej w przód, a następnie
pokazuje je na wyświetlaczu
informacyjnym kierowcy.
Jeśli pojazd jest wyposażony we wbudowany system nawigacyjny,
mogą być dodatkowo dostępne znaki
drogowe z map z danymi.
System wykrywa następujące znaki
drogowe:
Ograniczenia prędkości i znaki
zakazu wyprzedzania ● ograniczenie prędkości
● zakaz wyprzedzania
● koniec ograniczenia prędkości
● koniec zakazu wyprzedzaniaZnaki dotyczące rodzajów dróg
Początek i koniec następujących rodzajów dróg:
● regiony miejskie (specyficzne dla
danego kraju)
● autostrady
● droga główna
● drogi osiedloweZnaki dodatkowe ● znaki uzupełniające znaki drogowe
● ograniczenie dotyczące ciągnięcia przyczepy
● ograniczenia dotyczące pojazdu ciągnącego
● ostrzeżenie o śliskiej nawierzchni
● ostrzeżenie o oblodzonej nawierzchni
● ograniczenia czasowe● ograniczenia odległości
● strzałki kierunkowe
Znaki ograniczenia prędkości i
zakazu wyprzedzania pozostają
widoczne na wyświetlaczu
informacyjnym kierowcy do momentu wykrycia kolejnego znaku
ograniczenia prędkości lub końca
ograniczenia prędkości bądź znikają
po upływie określonego czasu.
Na wyświetlaczu może być
pokazywanych jednocześnie kilka znaków.
