2016.5 OPEL ASTRA K Instrukcja obsługi (in Polish)

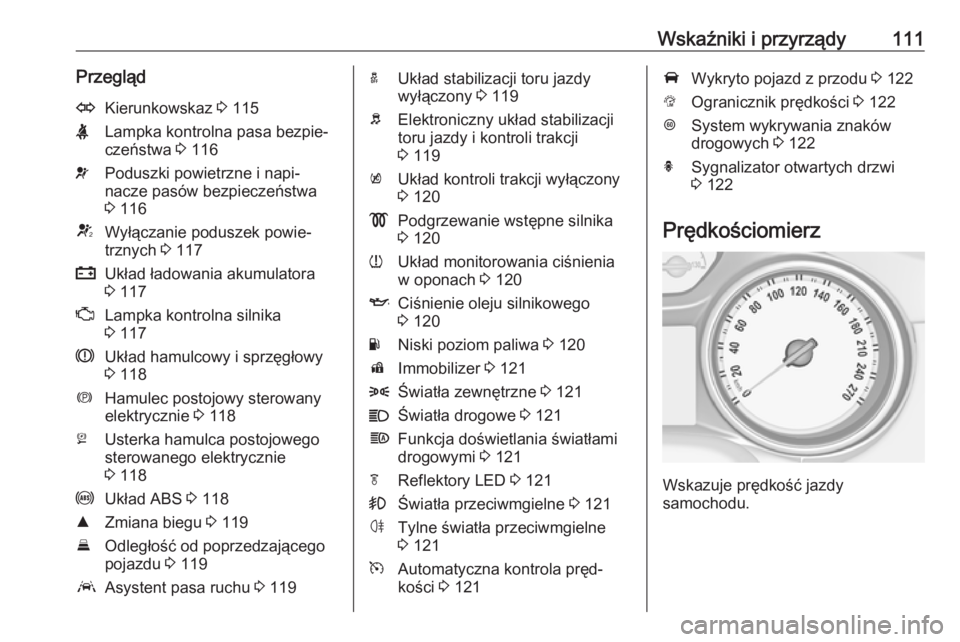

Wskaźniki i przyrządy111PrzeglądOKierunkowskaz 3 115XLampka kontrolna pasa bezpie‐
czeństwa 3 116vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 116VWyłączanie poduszek powie‐
trznych 3 117pUkład ładowania akumulatora
3 117ZLampka kontrolna silnika
3 117RUkład hamulcowy i sprzęgłowy
3 118mHamulec postojowy sterowany
elektrycznie 3 118jUsterka hamulca postojowego
sterowanego elektrycznie
3 118uUkład ABS 3 118RZmiana biegu 3 119EOdległość od poprzedzającego
pojazdu 3 119aAsystent pasa ruchu 3 119aUkład stabilizacji toru jazdy
wyłączony 3 119bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 119kUkład kontroli trakcji wyłączony
3 120!Podgrzewanie wstępne silnika
3 120wUkład monitorowania ciśnienia
w oponach 3 120ICiśnienie oleju silnikowego
3 120YNiski poziom paliwa 3 120dImmobilizer 3 1218Światła zewnętrzne 3 121CŚwiatła drogowe 3 121fFunkcja doświetlania światłami
drogowymi 3 121fReflektory LED 3 121>Światła przeciwmgielne 3 121øTylne światła przeciwmgielne
3 121mAutomatyczna kontrola pręd‐
kości 3 121AWykryto pojazd z przodu 3 122LOgranicznik prędkości 3 122LSystem wykrywania znaków
drogowych 3 122hSygnalizator otwartych drzwi
3 122
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.

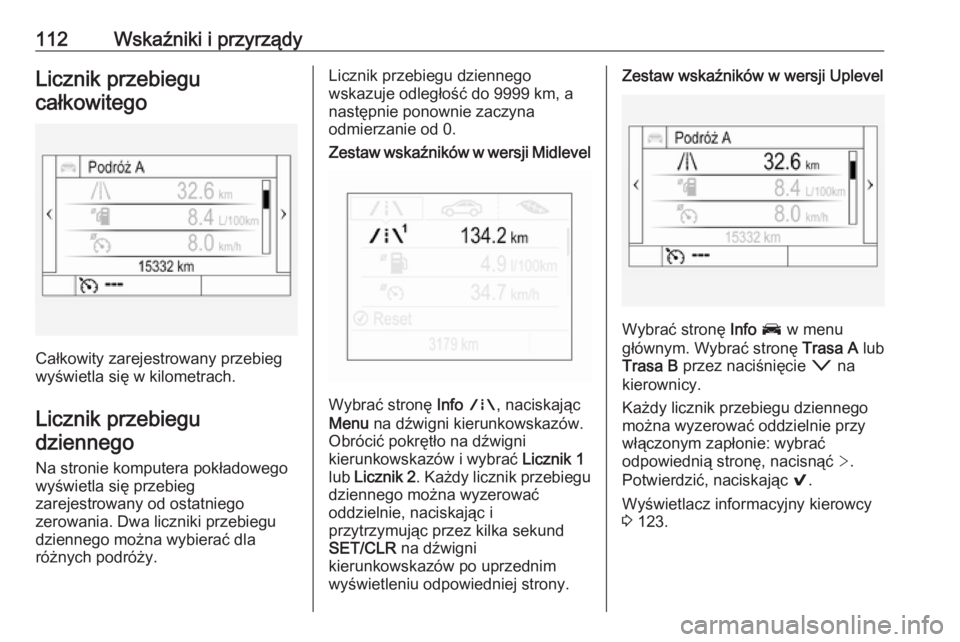

112Wskaźniki i przyrządyLicznik przebiegucałkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Licznik przebiegu dziennego
Na stronie komputera pokładowegowyświetla się przebieg
zarejestrowany od ostatniego
zerowania. Dwa liczniki przebiegu
dziennego można wybierać dla
różnych podróży.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.Zestaw wskaźników w wersji Midlevel
Wybrać stronę Info ; , naciskając
Menu na dźwigni kierunkowskazów.
Obrócić pokrętło na dźwigni
kierunkowskazów i wybrać Licznik 1
lub Licznik 2 . Każdy licznik przebiegu
dziennego można wyzerować
oddzielnie, naciskając i
przytrzymując przez kilka sekund
SET/CLR na dźwigni
kierunkowskazów po uprzednim
wyświetleniu odpowiedniej strony.
Zestaw wskaźników w wersji Uplevel
Wybrać stronę Info J w menu
głównym. Wybrać stronę Trasa A lub
Trasa B przez naciśnięcie o na
kierownicy.
Każdy licznik przebiegu dziennego
można wyzerować oddzielnie przy
włączonym zapłonie: wybrać
odpowiednią stronę, nacisnąć >.
Potwierdzić, naciskając 9.
Wyświetlacz informacyjny kierowcy
3 123.

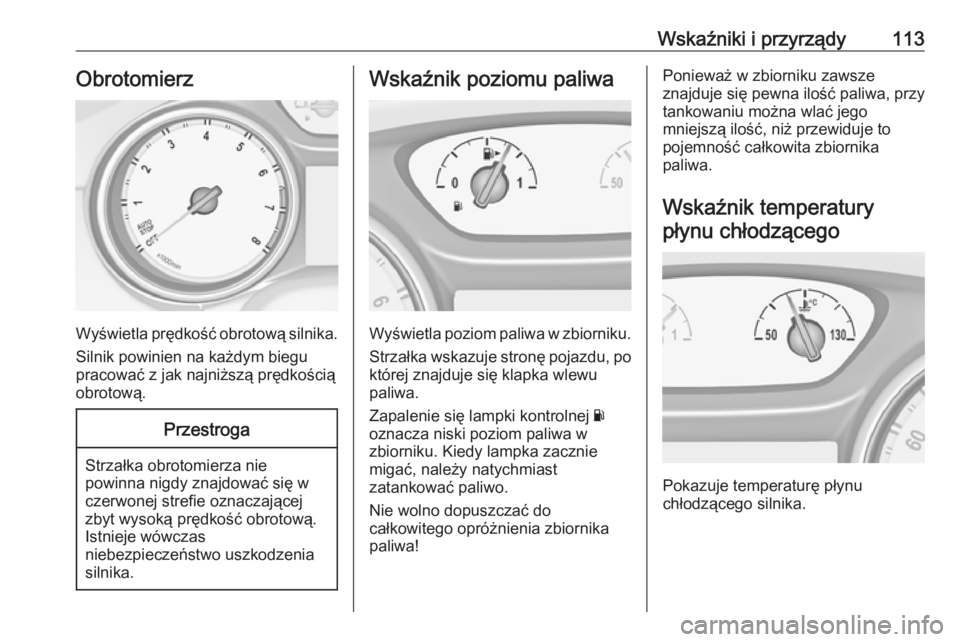

Wskaźniki i przyrządy113Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Wyświetla poziom paliwa w zbiorniku.
Strzałka wskazuje stronę pojazdu, po której znajduje się klapka wlewu
paliwa.
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika
paliwa.
Wskaźnik temperatury płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.

114Wskaźniki i przyrządy50:temperatura robocza
silnika nie została jeszcze osiągniętaśrod‐
kowa
część
skali:normalna temperatura
pracy silnika130:temperatura jest zbyt
wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ kontroli żywotności oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Menu wskaźnika pozostałego okresu
przydatności oleju wyświetla się na
wyświetlaczu informacyjnym
kierowcy 3 123.
Na wyświetlaczu w wersji Midlevel
wybrać menu Ustawienia, naciskając
MENU na dźwigni kierunkowskazów.
Obrócić pokrętło, aby wybrać stronę
Pozostała żywotność oleju .
Na wyświetlaczu w wersji Uplevel
wybrać menu Info, naciskając p na
kierownicy. Nacisnąć P, aby wybrać
stronę Pozostała żywotność oleju .
Pozostały okres żywotności oleju jest wskazywany w procentach.
Resetowanie Aby zresetować wskazanie na
wyświetlaczu w wersji Midlevel,
nacisnąć SET/CLR na dźwigni

Wskaźniki i przyrządy115kierunkowskazów i przytrzymać
przez kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby otworzyć podfolder na
wyświetlaczu w wersji Uplevel,
nacisnąć > na kierownicy. Wybrać
Reset i potwierdzić przez naciśnięcie
9 i przytrzymanie przez kilka sekund.
Zapłon musi być włączony, a silnik nie
może pracować.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.
Następne serwisowanieGdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego, na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
Wymień olej silnikowy . Należy wtedy
zlecić warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).Informacje dotyczące czynności
serwisowych 3 290.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej. Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony:niebezpieczeństwo,
ważne przypomnienieŻółty:ostrzeżenie, uwaga,
usterkaZielony:potwierdzenie
włączeniaNiebieski:potwierdzenie
włączeniaBiały:potwierdzenie
włączeniaPatrz wszystkie lampki kontrolne w
różnych zestawach wskaźników
3 108.
Kierunkowskaz Lampka O świeci lub miga w kolorze
zielonym.
Lampka świeci przez chwilę Światła pozycyjne są włączone.
Lampka miga
Włączone są kierunkowskazy albo światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówki 3 246,
bezpieczniki 3 257.
Kierunkowskazy 3 152.

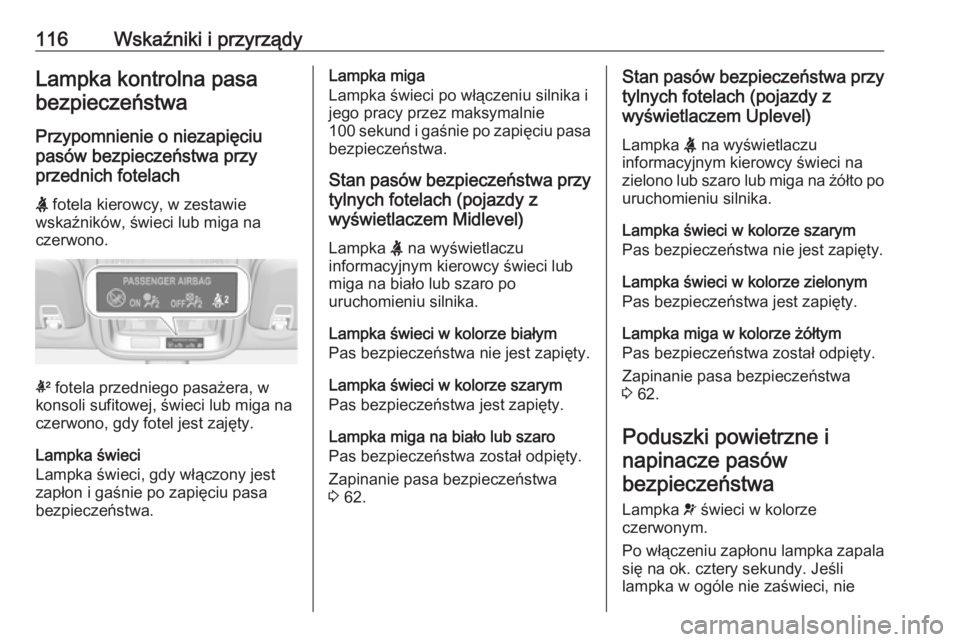

116Wskaźniki i przyrządyLampka kontrolna pasabezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
X fotela kierowcy, w zestawie
wskaźników, świeci lub miga na
czerwono.
k fotela przedniego pasażera, w
konsoli sufitowej, świeci lub miga na
czerwono, gdy fotel jest zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa bezpieczeństwa.
Stan pasów bezpieczeństwa przy tylnych fotelach (pojazdy z
wyświetlaczem Midlevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci lub miga na biało lub szaro po
uruchomieniu silnika.
Lampka świeci w kolorze białym
Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze szarym
Pas bezpieczeństwa jest zapięty.
Lampka miga na biało lub szaro
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 62.Stan pasów bezpieczeństwa przy
tylnych fotelach (pojazdy z
wyświetlaczem Uplevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci na
zielono lub szaro lub miga na żółto po uruchomieniu silnika.
Lampka świeci w kolorze szarym Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze zielonym
Pas bezpieczeństwa jest zapięty.
Lampka miga w kolorze żółtym
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 62.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, nie

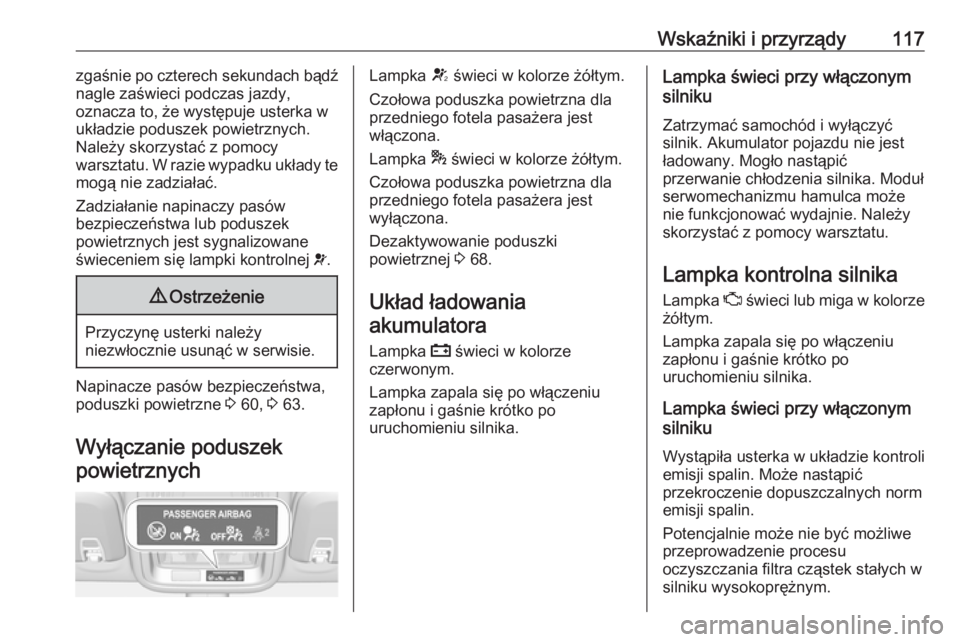

Wskaźniki i przyrządy117zgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 60, 3 63.
Wyłączanie poduszek powietrznych
Lampka V świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona.
Dezaktywowanie poduszki
powietrznej 3 68.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin.
Potencjalnie może nie być możliwe
przeprowadzenie procesu
oczyszczania filtra cząstek stałych w
silniku wysokoprężnym.

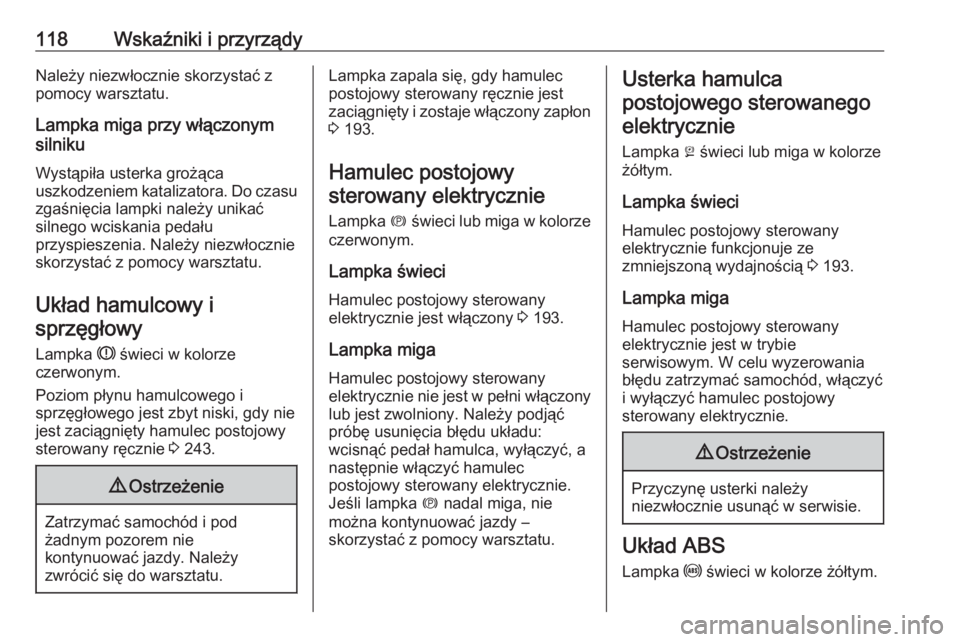

118Wskaźniki i przyrządyNależy niezwłocznie skorzystać zpomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy isprzęgłowy
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski, gdy nie
jest zaciągnięty hamulec postojowy
sterowany ręcznie 3 243.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka zapala się, gdy hamulec
postojowy sterowany ręcznie jest
zaciągnięty i zostaje włączony zapłon 3 193.
Hamulec postojowy sterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie jest włączony 3 193.
Lampka miga Hamulec postojowy sterowany
elektrycznie nie jest w pełni włączony
lub jest zwolniony. Należy podjąć
próbę usunięcia błędu układu:
wcisnąć pedał hamulca, wyłączyć, a
następnie włączyć hamulec
postojowy sterowany elektrycznie.
Jeśli lampka m nadal miga, nie
można kontynuować jazdy –
skorzystać z pomocy warsztatu.Usterka hamulca
postojowego sterowanegoelektrycznie
Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 193.
Lampka miga Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ ABS
Lampka u świeci w kolorze żółtym.
