2016.5 OPEL ASTRA K Instrukcja obsługi (in Polish)

Schowki79Przestrzeń bagażowa
W zależności od wyposażenia
pojazdu oparcie tylnej kanapy jest
dzielone na dwie lub trzy części.
Wszystkie części można złożyć.
Przed złożeniem oparć tylnych foteli
wykonaj następujące czynności, jeśli
jest to konieczne:
● 5-drzwiowy hatchback: wymontuj
osłonę przestrzeni bagażowej
3 85.
● Sports Tourer: wymontuj roletę 3 85.
● Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 49.
● Wymontuj tylne zagłówki, aby oparcia całkowicie oparły się osiedziska foteli 3 49.Powiększanie przestrzeni
bagażowej (dwudzielne oparcie
tylnej kanapy), 5-drzwiowy
hatchback
● Przeciągnąć pasy bezpieczeństwa zewnętrznych
foteli przez boczne zaczepy w
celu zabezpieczenia pasów
przed uszkodzeniem. Podczas składania oparć, odpowiednio
wysunąć pasy bezpieczeństwa.
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
● Wyjąć pas bezpieczeństwa z prowadnicy w oparciu i umieścićgo w uchwycie, tak jak pokazano
na ilustracji.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.

80Schowki
Oparcia są prawidłowo
zablokowane, gdy czerwone oznaczenia przy obu dźwigniach
zwalniających są niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Powiększanie przestrzeni
bagażowej (trójdzielne oparcie
tylnej kanapy), 5-drzwiowy
hatchback
● Schować tylny podłokietnik.● Pociągnąć za pętlę i złożyć oparcie środkowego fotela.
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
9 Ostrzeżenie
Zachować ostrożność podczas
składania oparcia prawego fotela,
jeśli oparcie fotela środkowego
jest już złożone. Śruba wystająca
po wewnętrznej stronie oparcia
stwarza ryzyko obrażeń.

Schowki81

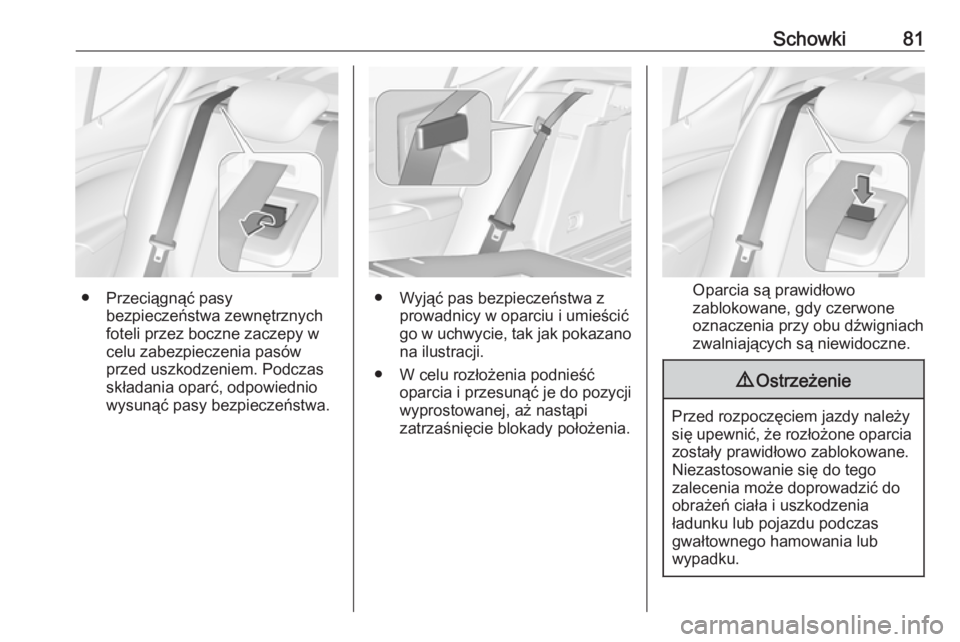

● Przeciągnąć pasybezpieczeństwa zewnętrznych
foteli przez boczne zaczepy w
celu zabezpieczenia pasów
przed uszkodzeniem. Podczas składania oparć, odpowiednio
wysunąć pasy bezpieczeństwa.● Wyjąć pas bezpieczeństwa z prowadnicy w oparciu i umieścićgo w uchwycie, tak jak pokazano
na ilustracji.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.Oparcia są prawidłowo
zablokowane, gdy czerwone
oznaczenia przy obu dźwigniach
zwalniających są niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.

82Schowki
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć
go na ok. 20 mm, a następnie puścić.
Powiększanie przestrzeni
bagażowej (dwudzielne oparcie
tylnej kanapy), Sports Tourer
● Wsunąć klamry pasów bezpieczeństwa zewnętrznych
foteli w boczne uchwyty w celu
zabezpieczenia pasów przed
uszkodzeniem, patrz ilustracja.
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.

Schowki83

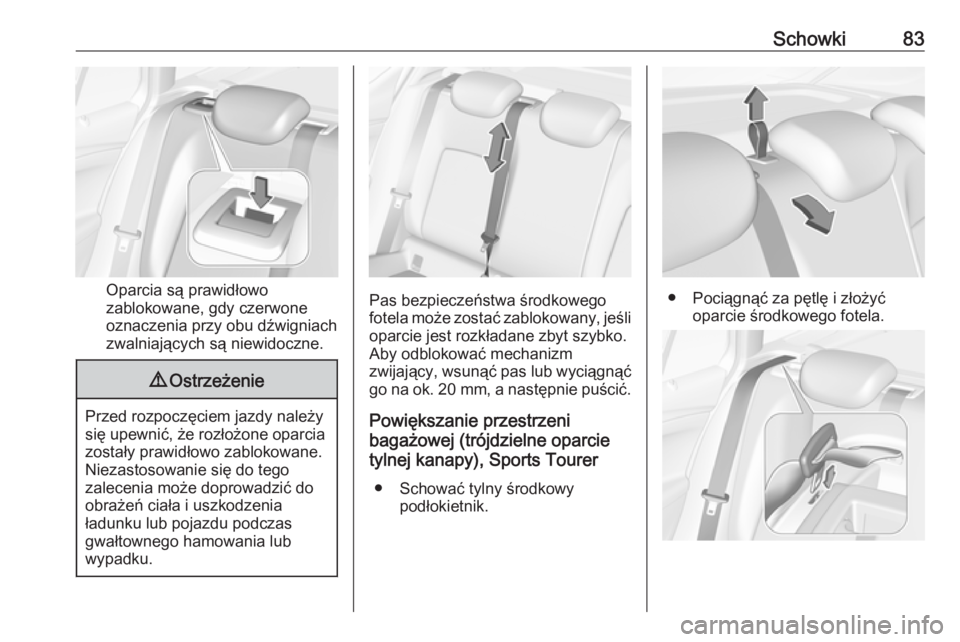

Oparcia są prawidłowo
zablokowane, gdy czerwone oznaczenia przy obu dźwigniach
zwalniających są niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Powiększanie przestrzeni
bagażowej (trójdzielne oparcie
tylnej kanapy), Sports Tourer
● Schować tylny środkowy podłokietnik.● Pociągnąć za pętlę i złożyćoparcie środkowego fotela.

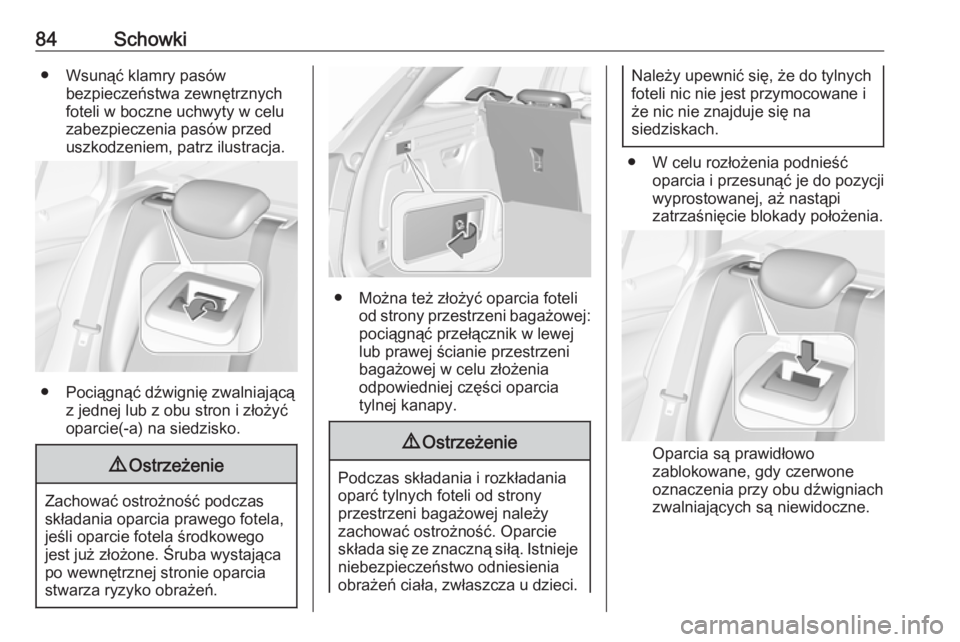

84Schowki● Wsunąć klamry pasówbezpieczeństwa zewnętrznych
foteli w boczne uchwyty w celu
zabezpieczenia pasów przed
uszkodzeniem, patrz ilustracja.
● Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
9 Ostrzeżenie
Zachować ostrożność podczas
składania oparcia prawego fotela,
jeśli oparcie fotela środkowego
jest już złożone. Śruba wystająca
po wewnętrznej stronie oparcia
stwarza ryzyko obrażeń.
● Można też złożyć oparcia foteli od strony przestrzeni bagażowej:
pociągnąć przełącznik w lewej
lub prawej ścianie przestrzeni
bagażowej w celu złożenia
odpowiedniej części oparcia
tylnej kanapy.
9 Ostrzeżenie
Podczas składania i rozkładania
oparć tylnych foteli od strony
przestrzeni bagażowej należy
zachować ostrożność. Oparcie
składa się ze znaczną siłą. Istnieje niebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Należy upewnić się, że do tylnych foteli nic nie jest przymocowane iże nic nie znajduje się na
siedziskach.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Oparcia są prawidłowo
zablokowane, gdy czerwone oznaczenia przy obu dźwigniach
zwalniających są niewidoczne.

Schowki859Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Osłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
5-drzwiowy hatchback
Wyjmowanie
Odczepić zawiesia od klapy tylnej.
Unieść pokrywę od tyłu i popchnąć ją
w górę z przodu.
Zdjąć osłonę.
Zapinanie
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo.
Podczepić zawiesia do klapy tylnej.
Sports Tourer
Zamykanie rolety
Pociągnąć roletę za pomocą uchwytu
do tyłu i do góry, aż zatrzaśnie się w
bocznych zaczepach.

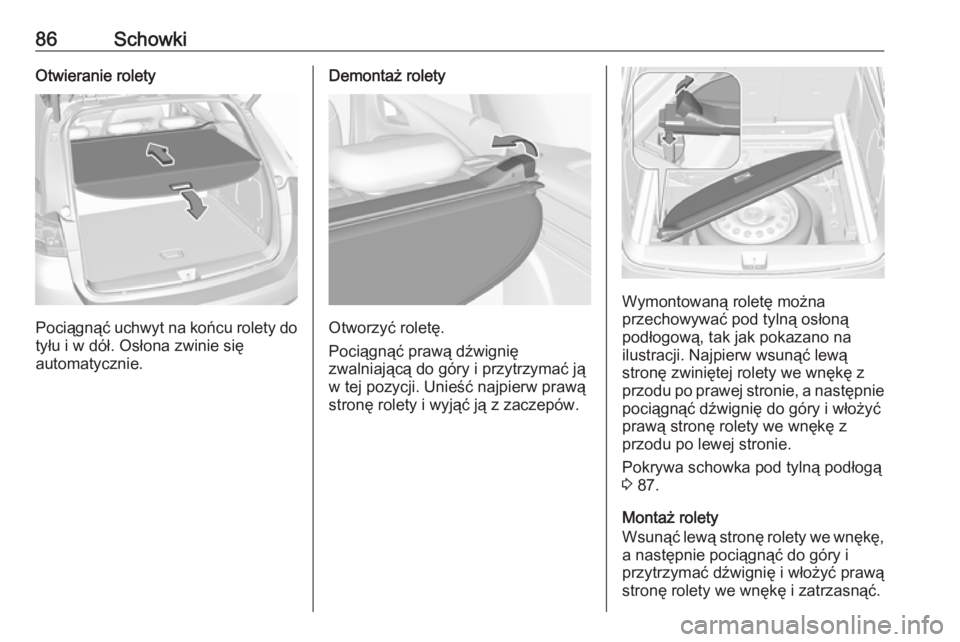

86SchowkiOtwieranie rolety
Pociągnąć uchwyt na końcu rolety dotyłu i w dół. Osłona zwinie się
automatycznie.
Demontaż rolety
Otworzyć roletę.
Pociągnąć prawą dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji. Unieść najpierw prawą
stronę rolety i wyjąć ją z zaczepów.
Wymontowaną roletę można
przechowywać pod tylną osłoną
podłogową, tak jak pokazano na ilustracji. Najpierw wsunąć lewą
stronę zwiniętej rolety we wnękę z przodu po prawej stronie, a następnie
pociągnąć dźwignię do góry i włożyć
prawą stronę rolety we wnękę z
przodu po lewej stronie.
Pokrywa schowka pod tylną podłogą
3 87.
Montaż rolety
Wsunąć lewą stronę rolety we wnękę, a następnie pociągnąć do góry i
przytrzymać dźwignię i włożyć prawą
stronę rolety we wnękę i zatrzasnąć.
