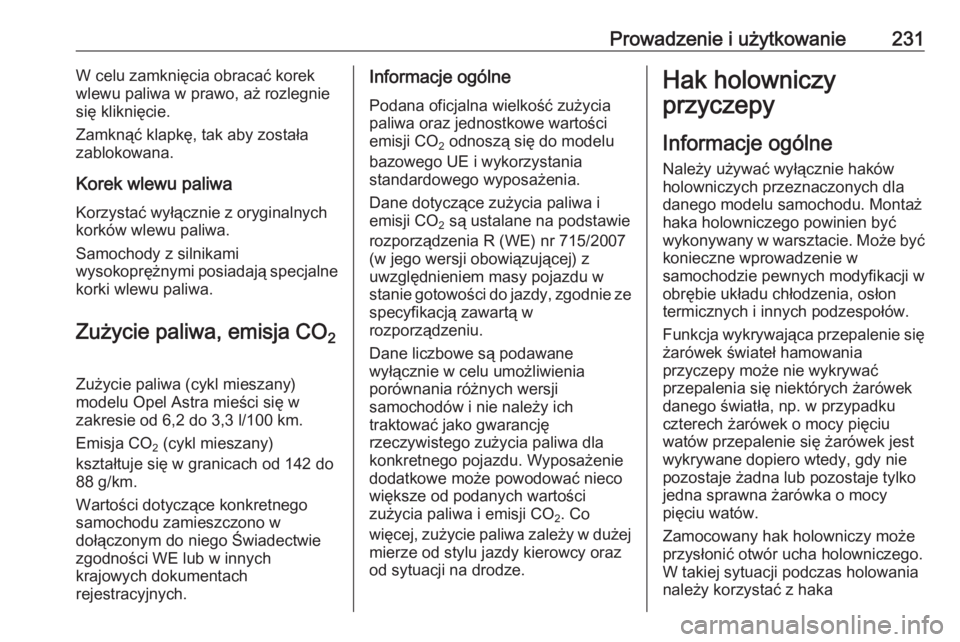

Prowadzenie i użytkowanie231W celu zamknięcia obracać korek
wlewu paliwa w prawo, aż rozlegnie
się kliknięcie.
Zamknąć klapkę, tak aby została
zablokowana.
Korek wlewu paliwa
Korzystać wyłącznie z oryginalnych
korków wlewu paliwa.
Samochody z silnikami
wysokoprężnymi posiadają specjalne korki wlewu paliwa.
Zużycie paliwa, emisja CO 2
Zużycie paliwa (cykl mieszany)
modelu Opel Astra mieści się w
zakresie od 6,2 do 3,3 l/100 km.
Emisja CO 2 (cykl mieszany)
kształtuje się w granicach od 142 do
88 g/km.
Wartości dotyczące konkretnego
samochodu zamieszczono w
dołączonym do niego Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.Informacje ogólne
Podana oficjalna wielkość zużycia
paliwa oraz jednostkowe wartości
emisji CO 2 odnoszą się do modelu
bazowego UE i wykorzystania
standardowego wyposażenia.
Dane dotyczące zużycia paliwa i
emisji CO 2 są ustalane na podstawie
rozporządzenia R (WE) nr 715/2007
(w jego wersji obowiązującej) z
uwzględnieniem masy pojazdu w
stanie gotowości do jazdy, zgodnie ze
specyfikacją zawartą w
rozporządzeniu.
Dane liczbowe są podawane
wyłącznie w celu umożliwienia
porównania różnych wersji
samochodów i nie należy ich
traktować jako gwarancję
rzeczywistego zużycia paliwa dla
konkretnego pojazdu. Wyposażenie
dodatkowe może powodować nieco
większe od podanych wartości
zużycia paliwa i emisji CO 2. Co
więcej, zużycie paliwa zależy w dużej
mierze od stylu jazdy kierowcy oraz
od sytuacji na drodze.Hak holowniczy
przyczepy
Informacje ogólne Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu. Montaż
haka holowniczego powinien być
wykonywany w warsztacie. Może być
konieczne wprowadzenie w
samochodzie pewnych modyfikacji w
obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Funkcja wykrywająca przepalenie się żarówek świateł hamowania
przyczepy może nie wykrywać
przepalenia się niektórych żarówek
danego światła, np. w przypadku
czterech żarówek o mocy pięciu
watów przepalenie się żarówek jest
wykrywane dopiero wtedy, gdy nie
pozostaje żadna lub pozostaje tylko
jedna sprawna żarówka o mocy
pięciu watów.
Zamocowany hak holowniczy może
przysłonić otwór ucha holowniczego.
W takiej sytuacji podczas holowania
należy korzystać z haka

232Prowadzenie i użytkowanieholowniczego. Gdy hak holowniczy
nie jest używany, należy go zawsze
przewozić w samochodzie.
Zachowanie się pojazdu i zalecenia dotyczące jazdy z przyczepą
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy.
Nie należy tego robić, gdy używany jest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
Podczas holowania przyczepy nie przekraczać prędkości 80 km/h.
Maksymalna prędkość 100 km/h jest
dozwolona tylko wtedy, gdy używany
jest tłumik drgań, a dopuszczalna
masa całkowita przyczepy nie
przekracza masy własnej pojazdu.
W przypadku przyczep o niskiej
stabilności oraz przyczep
kempingowych stanowczo zaleca się
używanie tłumika drgań.
W przypadku rozkołysania przyczepy na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Zwiększyć ciśnienie powietrza w
oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 307.
Ciągnięcie przyczepy
Obciążenie przyczepy9 Ostrzeżenie
Pojazdy z silnikiem B14XFT i
automatyczną skrzynią biegów:
Z haka holowniczego można
korzystać tylko w celu montażu
kompatybilnego wspornika do
rowerów. Nie używać haka
holowniczego do ciągnięcia
przyczepy.
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie
rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.
Podane wartości mają zastosowanie
przy pokonywaniu wzniesień o
wskazanym nachyleniu oraz do
wysokości 1000 m nad poziomem morza. Moc silnika i zdolność
samochodu do pokonywania
wzniesień spadają wraz ze wzrostem
wysokości i związanym z tym
obniżeniem gęstości powietrza. Z
tego względu dopuszczalna masa
ciągniętej przyczepy maleje o 10% na każde 1000 m wysokości nad
poziomem morza. Zmniejszenie
obciążenia nie jest konieczne w
przypadku jazdy po drogach o
niewielkim nachyleniu (poniżej 8%,
np. autostrady).

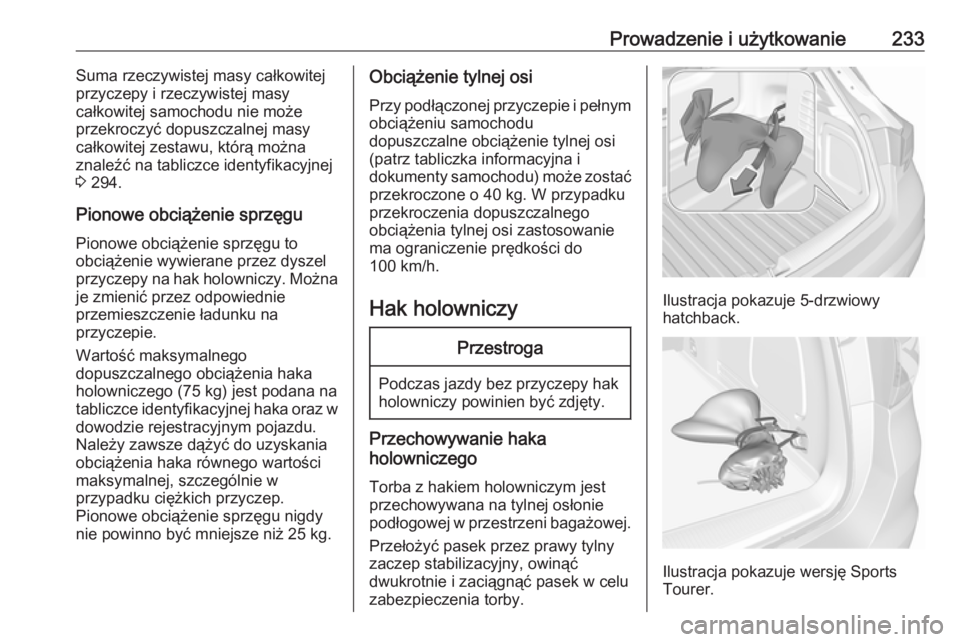

Prowadzenie i użytkowanie233Suma rzeczywistej masy całkowitej
przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masy
całkowitej zestawu, którą można znaleźć na tabliczce identyfikacyjnej
3 294.
Pionowe obciążenie sprzęgu Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Można
je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka
holowniczego (75 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.Obciążenie tylnej osi
Przy podłączonej przyczepie i pełnym obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka informacyjna i
dokumenty samochodu) może zostać
przekroczone o 40 kg. W przypadku przekroczenia dopuszczalnego
obciążenia tylnej osi zastosowanie
ma ograniczenie prędkości do
100 km/h.
Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.
Przechowywanie haka
holowniczego
Torba z hakiem holowniczym jest
przechowywana na tylnej osłonie
podłogowej w przestrzeni bagażowej.
Przełożyć pasek przez prawy tylny
zaczep stabilizacyjny, owinąć
dwukrotnie i zaciągnąć pasek w celu
zabezpieczenia torby.
Ilustracja pokazuje 5-drzwiowy
hatchback.
Ilustracja pokazuje wersję Sports
Tourer.

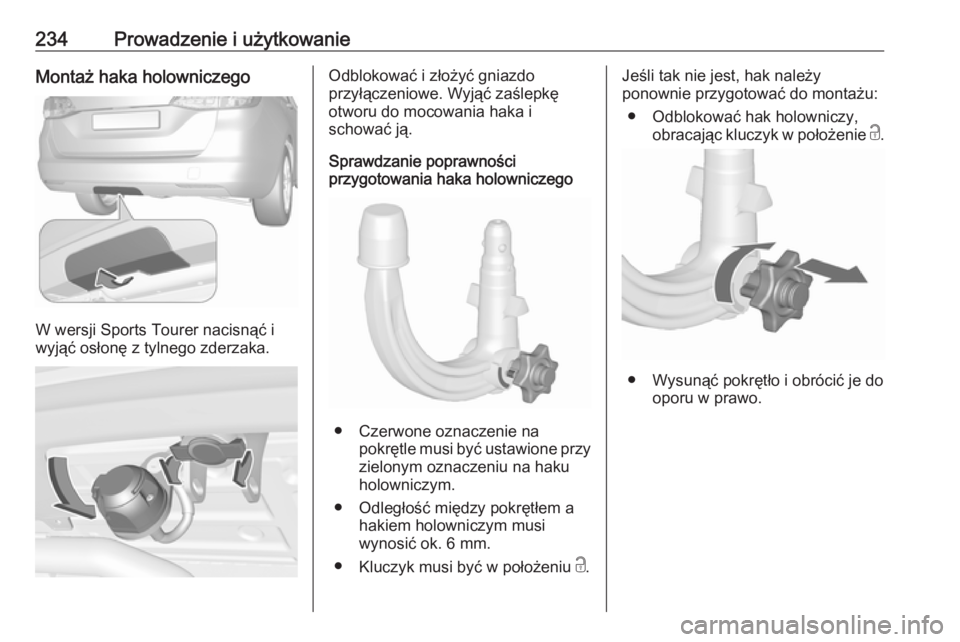

234Prowadzenie i użytkowanieMontaż haka holowniczego
W wersji Sports Tourer nacisnąć i
wyjąć osłonę z tylnego zderzaka.
Odblokować i złożyć gniazdo
przyłączeniowe. Wyjąć zaślepkę
otworu do mocowania haka i
schować ją.
Sprawdzanie poprawności
przygotowania haka holowniczego
● Czerwone oznaczenie na
pokrętle musi być ustawione przy
zielonym oznaczeniu na haku holowniczym.
● Odległość między pokrętłem a hakiem holowniczym musi
wynosić ok. 6 mm.
● Kluczyk musi być w położeniu c.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
● Odblokować hak holowniczy, obracając kluczyk w położenie c.
● Wysunąć pokrętło i obrócić je do
oporu w prawo.

Prowadzenie i użytkowanie235Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).
9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
● Hak musi być poprawniezablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego

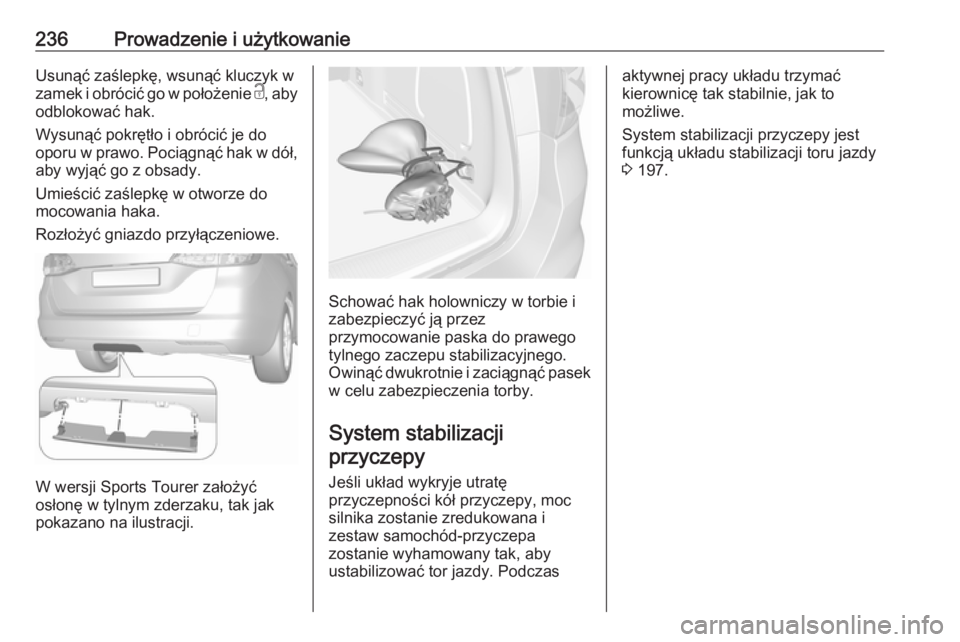

236Prowadzenie i użytkowanieUsunąć zaślepkę, wsunąć kluczyk wzamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka.
Rozłożyć gniazdo przyłączeniowe.
W wersji Sports Tourer założyć
osłonę w tylnym zderzaku, tak jak
pokazano na ilustracji.
Schować hak holowniczy w torbie i zabezpieczyć ją przez
przymocowanie paska do prawego
tylnego zaczepu stabilizacyjnego.
Owinąć dwukrotnie i zaciągnąć pasek
w celu zabezpieczenia torby.
System stabilizacjiprzyczepy
Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas
aktywnej pracy układu trzymać
kierownicę tak stabilnie, jak to
możliwe.
System stabilizacji przyczepy jest
funkcją układu stabilizacji toru jazdy
3 197.

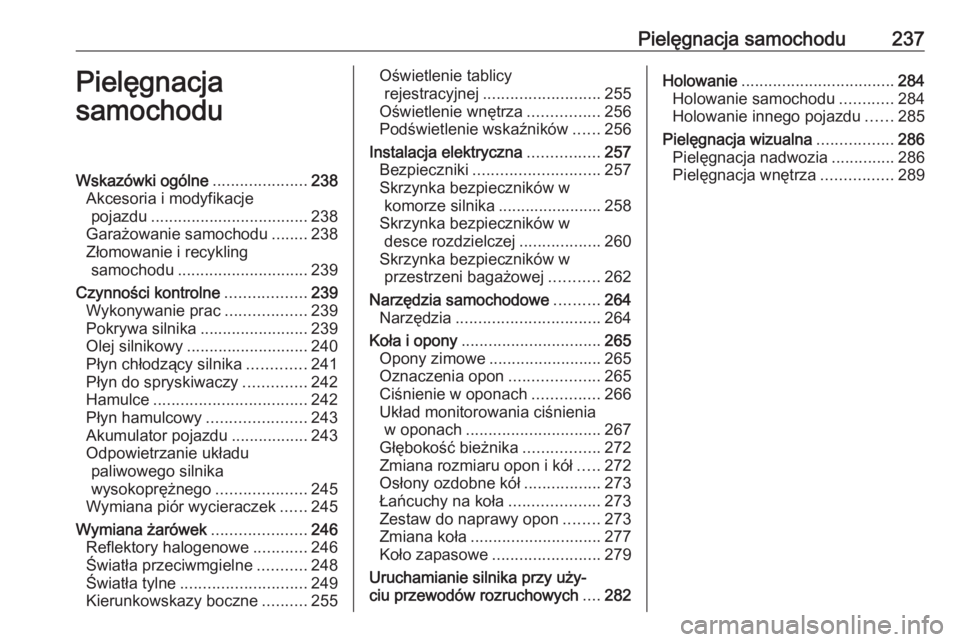

Pielęgnacja samochodu237Pielęgnacja
samochoduWskazówki ogólne .....................238
Akcesoria i modyfikacje pojazdu ................................... 238
Garażowanie samochodu ........238
Złomowanie i recykling samochodu ............................. 239
Czynności kontrolne ..................239
Wykonywanie prac ..................239
Pokrywa silnika ........................239
Olej silnikowy ........................... 240
Płyn chłodzący silnika .............241
Płyn do spryskiwaczy ..............242
Hamulce .................................. 242
Płyn hamulcowy ......................243
Akumulator pojazdu .................243
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................245
Wymiana piór wycieraczek ......245
Wymiana żarówek .....................246
Reflektory halogenowe ............246
Światła przeciwmgielne ...........248
Światła tylne ............................ 249
Kierunkowskazy boczne ..........255Oświetlenie tablicy
rejestracyjnej .......................... 255
Oświetlenie wnętrza ................256
Podświetlenie wskaźników ......256
Instalacja elektryczna ................257
Bezpieczniki ............................ 257
Skrzynka bezpieczników w komorze silnika ....................... 258
Skrzynka bezpieczników w desce rozdzielczej ..................260
Skrzynka bezpieczników w przestrzeni bagażowej ...........262
Narzędzia samochodowe ..........264
Narzędzia ................................ 264
Koła i opony ............................... 265
Opony zimowe ......................... 265
Oznaczenia opon ....................265
Ciśnienie w oponach ...............266
Układ monitorowania ciśnienia w oponach .............................. 267
Głębokość bieżnika .................272
Zmiana rozmiaru opon i kół .....272
Osłony ozdobne kół .................273
Łańcuchy na koła ....................273
Zestaw do naprawy opon ........273
Zmiana koła ............................. 277
Koło zapasowe ........................ 279
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....282Holowanie .................................. 284
Holowanie samochodu ............284
Holowanie innego pojazdu ......285
Pielęgnacja wizualna .................286
Pielęgnacja nadwozia ..............286
Pielęgnacja wnętrza ................289

238Pielęgnacja samochoduWskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Nie dokonywać żadnych modyfikacji
układu elektrycznego, np. wymiany
elektronicznych modułów sterujących (tzw. tuning elektroniczny bądź
„chiptuning”).Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu.
Wszystkie układy przestaną
funkcjonować, np. autoalarm.
Przygotowywanie do eksploatacji
po długim przestoju
W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
● Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
