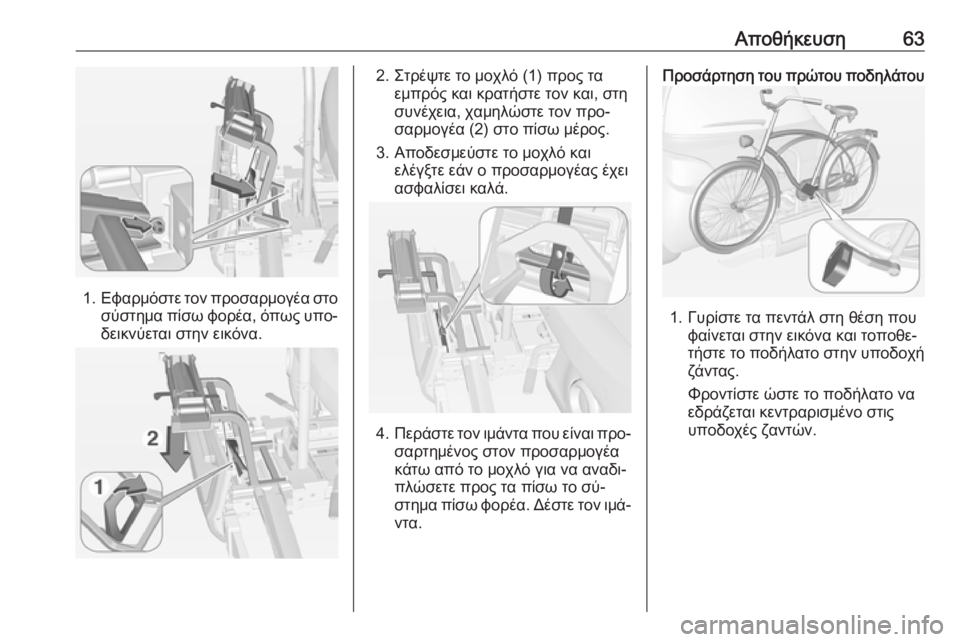

Page 65 of 267
Αποθήκευση63
1.Εφαρμόστε τον προσαρμογέα στο
σύστημα πίσω φορέα, όπως υπο‐
δεικνύεται στην εικόνα.
2. Στρέψτε το μοχλό (1) προς τα εμπρός και κρατήστε τον και, στη
συνέχεια, χαμηλώστε τον προ‐
σαρμογέα (2) στο πίσω μέρος.
3. Αποδεσμεύστε το μοχλό και ελέγξτε εάν ο προσαρμογέας έχει
ασφαλίσει καλά.
4. Περάστε τον ιμάντα που είναι προ‐
σαρτημένος στον προσαρμογέα
κάτω από το μοχλό για να αναδι‐
πλώσετε προς τα πίσω το σύ‐
στημα πίσω φορέα. Δέστε τον ιμά‐
ντα.
Προσάρτηση του πρώτου ποδηλάτου
1. Γυρίστε τα πεντάλ στη θέση που φαίνεται στην εικόνα και τοποθε‐
τήστε το ποδήλατο στην υποδοχή ζάντας.
Φροντίστε ώστε το ποδήλατο να
εδράζεται κεντραρισμένο στις
υποδοχές ζαντών.

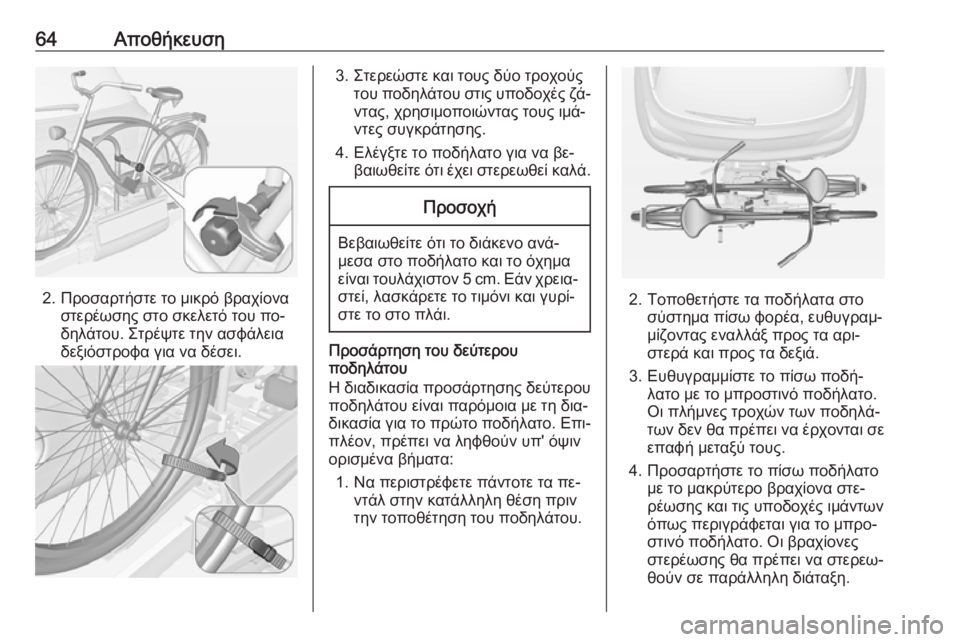

Page 66 of 267

64Αποθήκευση
2. Προσαρτήστε το μικρό βραχίοναστερέωσης στο σκελετό του πο‐
δηλάτου. Στρέψτε την ασφάλεια
δεξιόστροφα για να δέσει.
3. Στερεώστε και τους δύο τροχούς του ποδηλάτου στις υποδοχές ζά‐
ντας, χρησιμοποιώντας τους ιμά‐
ντες συγκράτησης.
4. Ελέγξτε το ποδήλατο για να βε‐ βαιωθείτε ότι έχει στερεωθεί καλά.Προσοχή
Βεβαιωθείτε ότι το διάκενο ανά‐
μεσα στο ποδήλατο και το όχημα
είναι τουλάχιστον 5 cm. Εάν χρεια‐
στεί, λασκάρετε το τιμόνι και γυρί‐
στε το στο πλάι.
Προσάρτηση του δεύτερου
ποδηλάτου
Η διαδικασία προσάρτησης δεύτερου ποδηλάτου είναι παρόμοια με τη δια‐
δικασία για το πρώτο ποδήλατο. Επι‐ πλέον, πρέπει να ληφθούν υπ' όψιν
ορισμένα βήματα:
1. Να περιστρέφετε πάντοτε τα πε‐ ντάλ στην κατάλληλη θέση πριν
την τοποθέτηση του ποδηλάτου.
2. Τοποθετήστε τα ποδήλατα στο σύστημα πίσω φορέα, ευθυγραμ‐
μίζοντας εναλλάξ προς τα αρι‐
στερά και προς τα δεξιά.
3. Ευθυγραμμίστε το πίσω ποδή‐ λατο με το μπροστινό ποδήλατο.
Οι πλήμνες τροχών των ποδηλά‐
των δεν θα πρέπει να έρχονται σε επαφή μεταξύ τους.
4. Προσαρτήστε το πίσω ποδήλατο με το μακρύτερο βραχίονα στε‐
ρέωσης και τις υποδοχές ιμάντων
όπως περιγράφεται για το μπρο‐
στινό ποδήλατο. Οι βραχίονες
στερέωσης θα πρέπει να στερεω‐
θούν σε παράλληλη διάταξη.

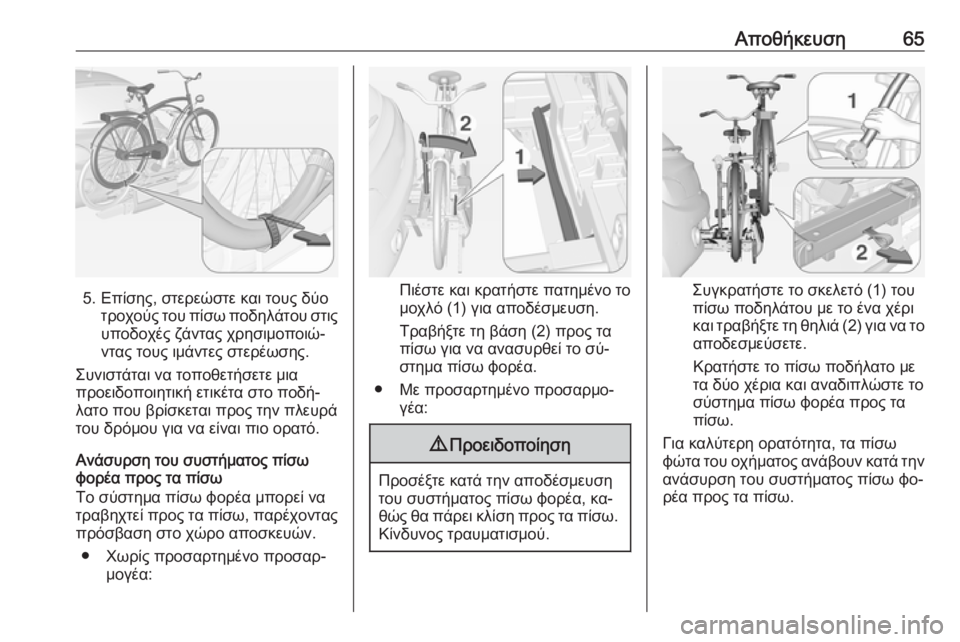

Page 67 of 267

Αποθήκευση65
5. Επίσης, στερεώστε και τους δύοτροχούς του πίσω ποδηλάτου στις
υποδοχές ζάντας χρησιμοποιώ‐
ντας τους ιμάντες στερέωσης.
Συνιστάται να τοποθετήσετε μια
προειδοποιητική ετικέτα στο ποδή‐
λατο που βρίσκεται προς την πλευρά
του δρόμου για να είναι πιο ορατό.
Ανάσυρση του συστήματος πίσω
φορέα προς τα πίσω
Το σύστημα πίσω φορέα μπορεί να
τραβηχτεί προς τα πίσω, παρέχοντας πρόσβαση στο χώρο αποσκευών.
● Χωρίς προσαρτημένο προσαρ‐ μογέα:Πιέστε και κρατήστε πατημένο το
μοχλό (1) για αποδέσμευση.
Τραβήξτε τη βάση (2) προς τα
πίσω για να ανασυρθεί το σύ‐ στημα πίσω φορέα.
● Με προσαρτημένο προσαρμο‐ γέα:
9Προειδοποίηση
Προσέξτε κατά την αποδέσμευση
του συστήματος πίσω φορέα, κα‐
θώς θα πάρει κλίση προς τα πίσω. Κίνδυνος τραυματισμού.
Συγκρατήστε το σκελετό (1) του
πίσω ποδηλάτου με το ένα χέρι
και τραβήξτε τη θηλιά (2) για να το αποδεσμεύσετε.
Κρατήστε το πίσω ποδήλατο με
τα δύο χέρια και αναδιπλώστε το
σύστημα πίσω φορέα προς τα
πίσω.
Για καλύτερη ορατότητα, τα πίσω φώτα του οχήματος ανάβουν κατά την
ανάσυρση του συστήματος πίσω φο‐
ρέα προς τα πίσω.

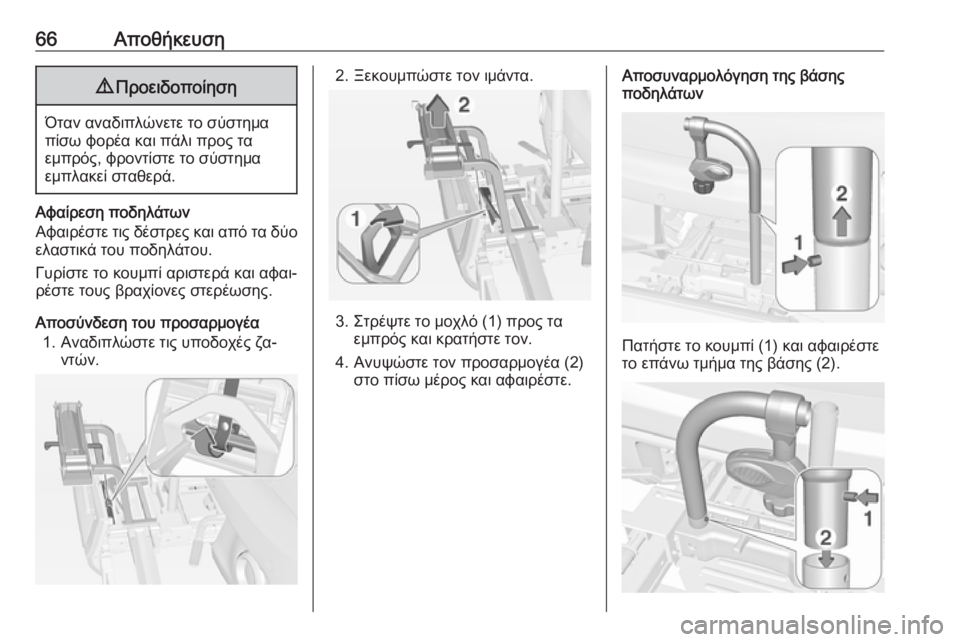

Page 68 of 267
66Αποθήκευση9Προειδοποίηση
Όταν αναδιπλώνετε το σύστημα
πίσω φορέα και πάλι προς τα
εμπρός, φροντίστε το σύστημα
εμπλακεί σταθερά.
Αφαίρεση ποδηλάτων
Αφαιρέστε τις δέστρες και από τα δύο ελαστικά του ποδηλάτου.
Γυρίστε το κουμπί αριστερά και αφαι‐
ρέστε τους βραχίονες στερέωσης.
Αποσύνδεση του προσαρμογέα 1. Αναδιπλώστε τις υποδοχές ζα‐ ντών.
2. Ξεκουμπώστε τον ιμάντα.
3. Στρέψτε το μοχλό (1) προς τα εμπρός και κρατήστε τον.
4. Ανυψώστε τον προσαρμογέα (2) στο πίσω μέρος και αφαιρέστε.
Αποσυναρμολόγηση της βάσης
ποδηλάτων
Πατήστε το κουμπί (1) και αφαιρέστε
το επάνω τμήμα της βάσης (2).

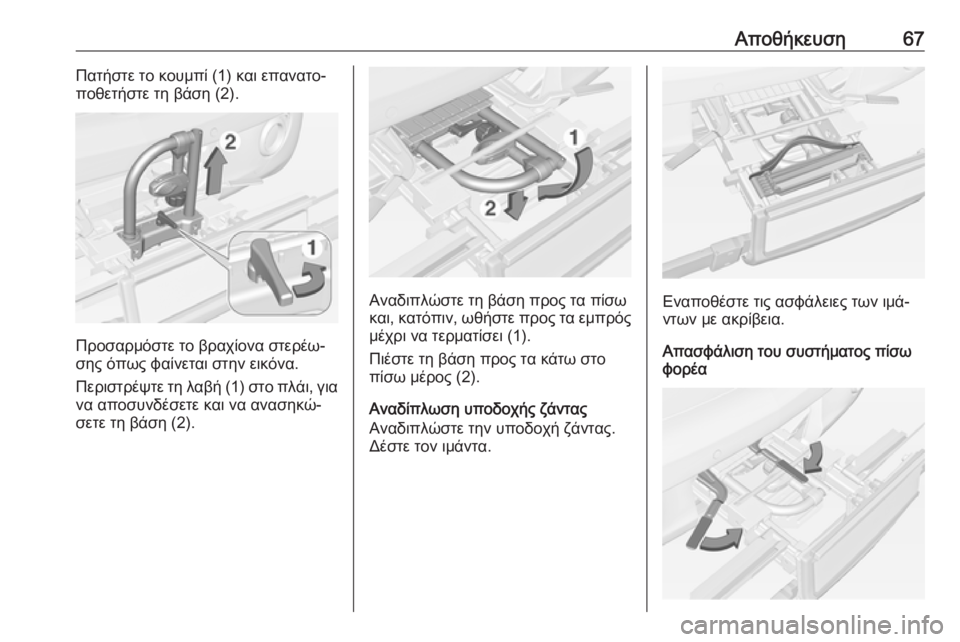

Page 69 of 267
Αποθήκευση67Πατήστε το κουμπί (1) και επανατο‐
ποθετήστε τη βάση (2).
Προσαρμόστε το βραχίονα στερέω‐
σης όπως φαίνεται στην εικόνα.
Περιστρέψτε τη λαβή (1) στο πλάι, για
να αποσυνδέσετε και να ανασηκώ‐
σετε τη βάση (2).
Αναδιπλώστε τη βάση προς τα πίσω και, κατόπιν, ωθήστε προς τα εμπρός μέχρι να τερματίσει (1).
Πιέστε τη βάση προς τα κάτω στο πίσω μέρος (2).
Αναδίπλωση υποδοχής ζάντας
Αναδιπλώστε την υποδοχή ζάντας.
Δέστε τον ιμάντα.Εναποθέστε τις ασφάλειες των ιμά‐
ντων με ακρίβεια.
Απασφάλιση του συστήματος πίσω φορέα

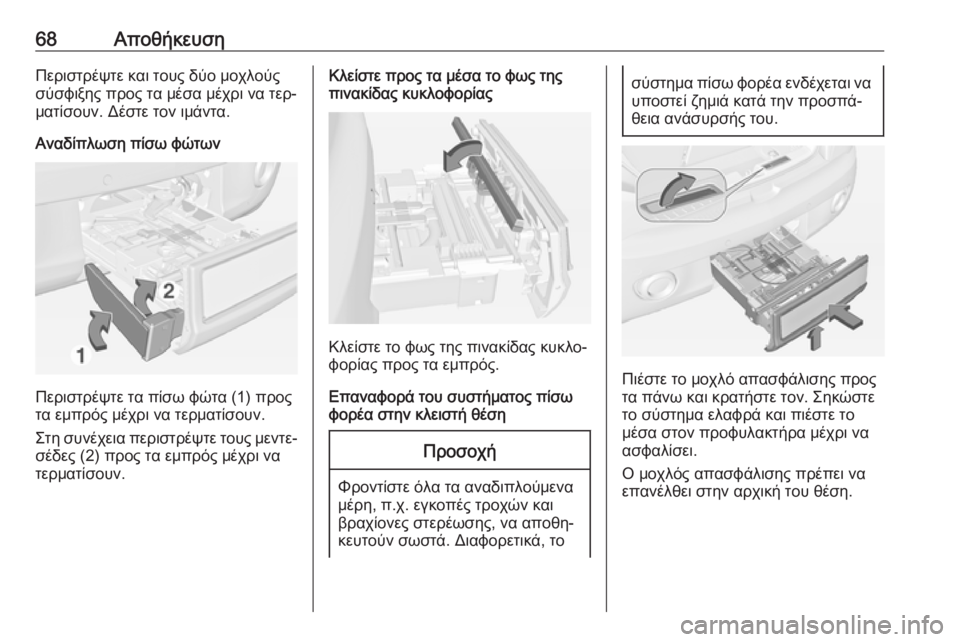

Page 70 of 267
68ΑποθήκευσηΠεριστρέψτε και τους δύο μοχλούς
σύσφιξης προς τα μέσα μέχρι να τερ‐
ματίσουν. Δέστε τον ιμάντα.
Αναδίπλωση πίσω φώτων
Περιστρέψτε τα πίσω φώτα (1) προς
τα εμπρός μέχρι να τερματίσουν.
Στη συνέχεια περιστρέψτε τους μεντε‐
σέδες (2) προς τα εμπρός μέχρι να
τερματίσουν.
Κλείστε προς τα μέσα το φως της
πινακίδας κυκλοφορίας
Κλείστε το φως της πινακίδας κυκλο‐
φορίας προς τα εμπρός.
Επαναφορά του συστήματος πίσω φορέα στην κλειστή θέση
Προσοχή
Φροντίστε όλα τα αναδιπλούμενα
μέρη, π.χ. εγκοπές τροχών και
βραχίονες στερέωσης, να αποθη‐ κευτούν σωστά. Διαφορετικά, το
σύστημα πίσω φορέα ενδέχεται να υποστεί ζημιά κατά την προσπά‐θεια ανάσυρσής του.
Πιέστε το μοχλό απασφάλισης προς
τα πάνω και κρατήστε τον. Σηκώστε
το σύστημα ελαφρά και πιέστε το
μέσα στον προφυλακτήρα μέχρι να
ασφαλίσει.
Ο μοχλός απασφάλισης πρέπει να
επανέλθει στην αρχική του θέση.
Page 71 of 267
Αποθήκευση699Προειδοποίηση
Εάν το σύστημα δεν μπορεί να
συνδεθεί σωστά, απευθυνθείτε σε
ένα συνεργείο.
Χώρος αποσκευών
Η πλάτη των πίσω καθισμάτων χωρί‐ ζεται σε δύο τμήματα. Και τα δύο τμή‐
ματα μπορούν να αναδιπλωθούν ξε‐
χωριστά.
Προέκταση χώρου αποσκευών
Αφαιρέστε το κάλυμμα του χώρου
αποσκευών εάν είναι απαραίτητο.
Πιέστε την ασφάλεια και πιέστε το
προσκέφαλο προς τα κάτω.
Εισάγετε το μεταλλικό έλασμα της ζώ‐
νης ασφαλείας στην πλαϊνή υποδοχή
για να προστατευτεί η ζώνη από τυ‐ χόν ζημιά.
Τραβήξτε τη θηλιά στη μία και τις δύο
πλάτες του καθίσματος και διπλώστε
τις πλάτες προς τα κάτω, επάνω στην έδρα του καθίσματος.
Για να επαναφέρετε τις πλάτες του κα‐ θίσματος, ανεβάστε τις στην όρθια
θέση και αφήστε τις να ασφαλίσουν με το χαρακτηριστικό ήχο.
Οι πλάτες του καθίσματος έχουν
ασφαλίσει σωστά, όταν δεν είναι ορα‐
τές οι κόκκινες ενδείξεις και στις δύο
θηλιές απασφάλισης.

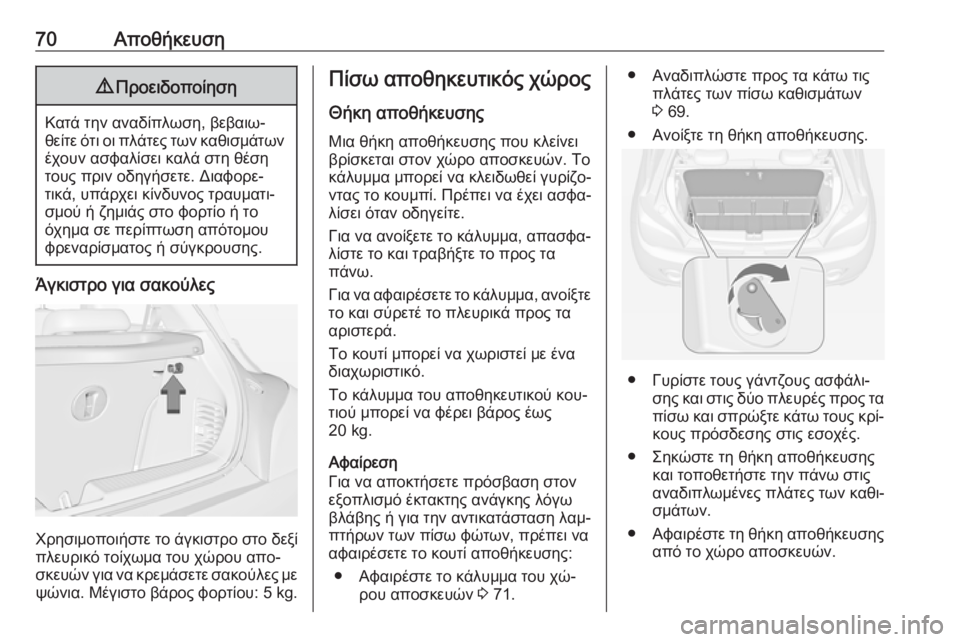

Page 72 of 267

70Αποθήκευση9Προειδοποίηση
Κατά την αναδίπλωση, βεβαιω‐
θείτε ότι οι πλάτες των καθισμάτων έχουν ασφαλίσει καλά στη θέση
τους πριν οδηγήσετε. Διαφορε‐
τικά, υπάρχει κίνδυνος τραυματι‐
σμού ή ζημιάς στο φορτίο ή το
όχημα σε περίπτωση απότομου
φρεναρίσματος ή σύγκρουσης.
Άγκιστρο για σακούλες
Χρησιμοποιήστε το άγκιστρο στο δεξί
πλευρικό τοίχωμα του χώρου απο‐
σκευών για να κρεμάσετε σακούλες με
ψώνια. Μέγιστο βάρος φορτίου: 5 kg.
Πίσω αποθηκευτικός χώρος
Θήκη αποθήκευσης
Μια θήκη αποθήκευσης που κλείνει
βρίσκεται στον χώρο αποσκευών. Το
κάλυμμα μπορεί να κλειδωθεί γυρίζο‐
ντας το κουμπί. Πρέπει να έχει ασφα‐
λίσει όταν οδηγείτε.
Για να ανοίξετε το κάλυμμα, απασφα‐ λίστε το και τραβήξτε το προς τα
πάνω.
Για να αφαιρέσετε το κάλυμμα, ανοίξτε
το και σύρετέ το πλευρικά προς τα
αριστερά.
Το κουτί μπορεί να χωριστεί με ένα
διαχωριστικό.
Το κάλυμμα του αποθηκευτικού κου‐
τιού μπορεί να φέρει βάρος έως
20 kg.
Αφαίρεση
Για να αποκτήσετε πρόσβαση στον εξοπλισμό έκτακτης ανάγκης λόγω
βλάβης ή για την αντικατάσταση λαμ‐
πτήρων των πίσω φώτων, πρέπει να
αφαιρέσετε το κουτί αποθήκευσης:
● Αφαιρέστε το κάλυμμα του χώ‐ ρου αποσκευών 3 71.● Αναδιπλώστε προς τα κάτω τις
πλάτες των πίσω καθισμάτων
3 69.
● Ανοίξτε τη θήκη αποθήκευσης.
● Γυρίστε τους γάντζους ασφάλι‐ σης και στις δύο πλευρές προς τα
πίσω και σπρώξτε κάτω τους κρί‐ κους πρόσδεσης στις εσοχές.
● Σηκώστε τη θήκη αποθήκευσης και τοποθετήστε την πάνω στις
αναδιπλωμένες πλάτες των καθι‐
σμάτων.
● Αφαιρέστε τη θήκη αποθήκευσης
από το χώρο αποσκευών.
