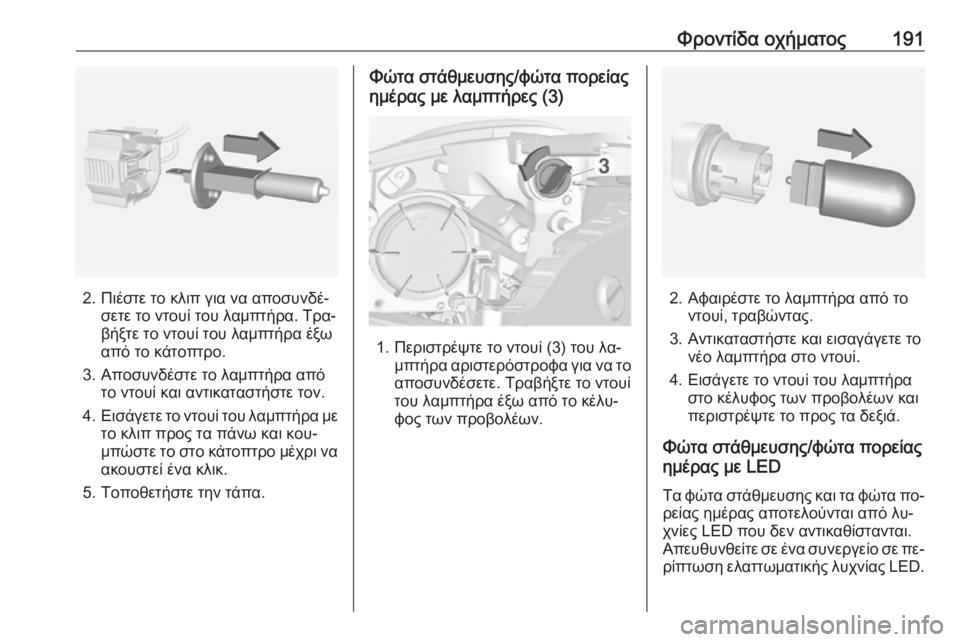

Page 193 of 267
Φροντίδα οχήματος191
2. Πιέστε το κλιπ για να αποσυνδέ‐σετε το ντουί του λαμπτήρα. Τρα‐
βήξτε το ντουί του λαμπτήρα έξω
από το κάτοπτρο.
3. Αποσυνδέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα με
το κλιπ προς τα πάνω και κου‐
μπώστε το στο κάτοπτρο μέχρι να
ακουστεί ένα κλικ.
5. Τοποθετήστε την τάπα.
Φώτα στάθμευσης/φώτα πορείας
ημέρας με λαμπτήρες (3)
1. Περιστρέψτε το ντουί (3) του λα‐ μπτήρα αριστερόστροφα για να το
αποσυνδέσετε. Τραβήξτε το ντουί
του λαμπτήρα έξω από το κέλυ‐
φος των προβολέων.
2. Αφαιρέστε το λαμπτήρα από το ντουί, τραβώντας.
3. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί.
4. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος των προβολέων και
περιστρέψτε το προς τα δεξιά.
Φώτα στάθμευσης/φώτα πορείας
ημέρας με LED
Τα φώτα στάθμευσης και τα φώτα πο‐
ρείας ημέρας αποτελούνται από λυ‐
χνίες LED που δεν αντικαθίστανται.
Απευθυνθείτε σε ένα συνεργείο σε πε‐ ρίπτωση ελαττωματικής λυχνίας LED.
Page 194 of 267
192Φροντίδα οχήματοςΜπροστινά φλας
1. Ξεβιδώστε τη βίδα και αφαιρέστετο κάλυμμα.
2. Ξεβιδώστε τη βίδα και αφαιρέστετο φωτιστικό σώμα από τον προ‐
φυλακτήρα.
3. Αποσυνδέστε και αφαιρέστε το ντουί του λαμπτήρα περιστρέφο‐
ντας το αριστερά.
4. Για να αφαιρέσετε το λαμπτήρα, περιστρέψτε τον αριστερά και τρα‐
βήξτε τον έξω. Αντικαταστήστε το
λαμπτήρα.
5. Εισάγετε το ντουί του λαμπτήρα στο φωτιστικό σώμα και περι‐
στρέψτε το προς τα δεξιά.
6. Συνδέστε το φωτιστικό σώμα στον
προφυλακτήρα και στερεώστε το
με τη βίδα.
7. Εισάγετε το κάλυμμα στον προφυ‐
λακτήρα και στερεώστε το με τη
βίδα.
Page 195 of 267

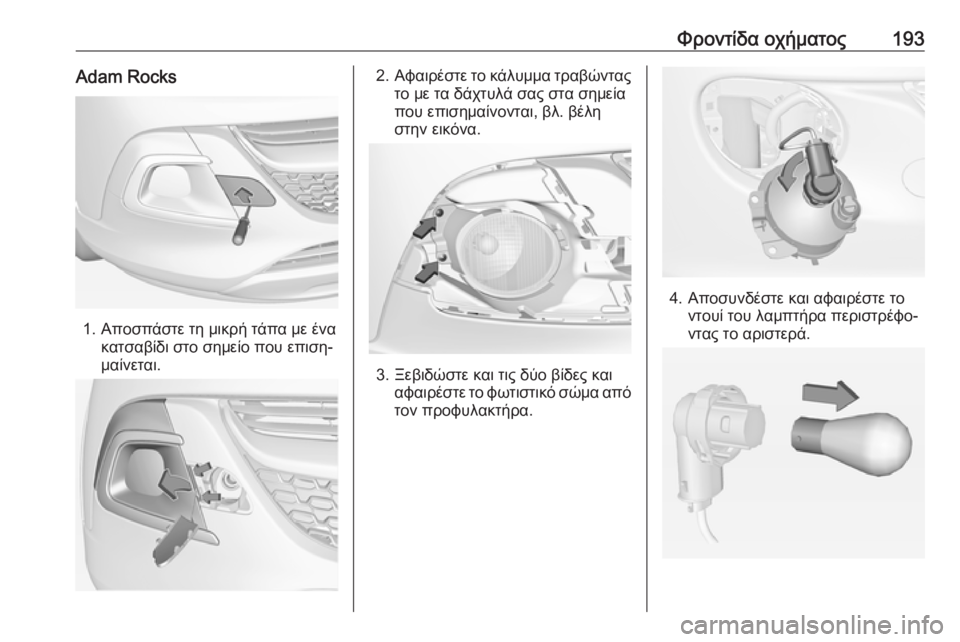

Φροντίδα οχήματος193Adam Rocks
1. Αποσπάστε τη μικρή τάπα με ένακατσαβίδι στο σημείο που επιση‐
μαίνεται.
2. Αφαιρέστε το κάλυμμα τραβώντας
το με τα δάχτυλά σας στα σημεία
που επισημαίνονται, βλ. βέλη
στην εικόνα.
3. Ξεβιδώστε και τις δύο βίδες και αφαιρέστε το φωτιστικό σώμα από
τον προφυλακτήρα.
4. Αποσυνδέστε και αφαιρέστε το ντουί του λαμπτήρα περιστρέφο‐
ντας το αριστερά.
Page 196 of 267
194Φροντίδα οχήματος5. Για να αφαιρέσετε το λαμπτήρα,περιστρέψτε τον αριστερά και τρα‐
βήξτε τον έξω. Αντικαταστήστε το
λαμπτήρα.
6. Εισάγετε το ντουί του λαμπτήρα στο φωτιστικό σώμα και περι‐
στρέψτε το προς τα δεξιά.
7. Συνδέστε το φωτιστικό σώμα στον
προφυλακτήρα και στερεώστε το
με τις δύο βίδες.
8. Εισάγετε και κουμπώστε το κά‐ λυμμα στον προφυλακτήρα. Εισά‐
γετε τη μικρή τάπα.
Πίσω φώτα Εκδόσεις με κουτί subwoofer
Αφαιρέστε το κάλυμμα από το δάπεδο
του χώρου αποσκευών. Στη δεξιά
πλευρά, αφαιρέστε επίσης την εργα‐ λειοθήκη για να αποκτήσετε πρό‐
σβαση στο κάλυμμα 3 72.
Εκδόσεις με θήκη αποθήκευσης
Αφαιρέστε τη θήκη αποθήκευσης για
να αποκτήσετε πρόσβαση στο κά‐
λυμμα 3 70.
1. Απασφαλίστε το κάλυμμα στην
αντίστοιχη πλευρά και αφαιρέστε
το.
2. Ξεβιδώστε με το χέρι το πλαστικό παξιμάδι στερέωσης από την
εσωτερική πλευρά.
3. Τραβήξτε προσεκτικά το φωτι‐ στικό σώμα από τις υποδοχές και
αφαιρέστε το.

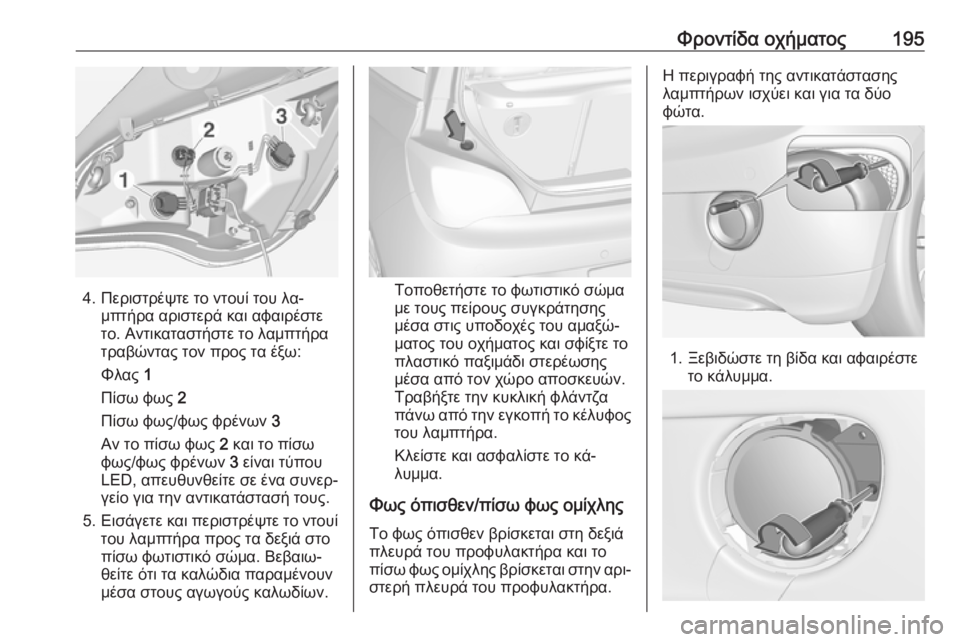

Page 197 of 267

Φροντίδα οχήματος195
4. Περιστρέψτε το ντουί του λα‐μπτήρα αριστερά και αφαιρέστε
το. Αντικαταστήστε το λαμπτήρα
τραβώντας τον προς τα έξω:
Φλας 1
Πίσω φως 2
Πίσω φως/φως φρένων 3
Αν το πίσω φως 2 και το πίσω
φως/φως φρένων 3 είναι τύπου
LED, απευθυνθείτε σε ένα συνερ‐ γείο για την αντικατάστασή τους.
5. Εισάγετε και περιστρέψτε το ντουί
του λαμπτήρα προς τα δεξιά στο
πίσω φωτιστικό σώμα. Βεβαιω‐
θείτε ότι τα καλώδια παραμένουν
μέσα στους αγωγούς καλωδίων.Τοποθετήστε το φωτιστικό σώμα
με τους πείρους συγκράτησης
μέσα στις υποδοχές του αμαξώ‐
ματος του οχήματος και σφίξτε το
πλαστικό παξιμάδι στερέωσης
μέσα από τον χώρο αποσκευών.
Τραβήξτε την κυκλική φλάντζα
πάνω από την εγκοπή το κέλυφος
του λαμπτήρα.
Κλείστε και ασφαλίστε το κά‐
λυμμα.
Φως όπισθεν/πίσω φως ομίχλης
Το φως όπισθεν βρίσκεται στη δεξιά
πλευρά του προφυλακτήρα και το
πίσω φως ομίχλης βρίσκεται στην αρι‐ στερή πλευρά του προφυλακτήρα.
Η περιγραφή της αντικατάστασης
λαμπτήρων ισχύει και για τα δύο
φώτα.
1. Ξεβιδώστε τη βίδα και αφαιρέστε το κάλυμμα.

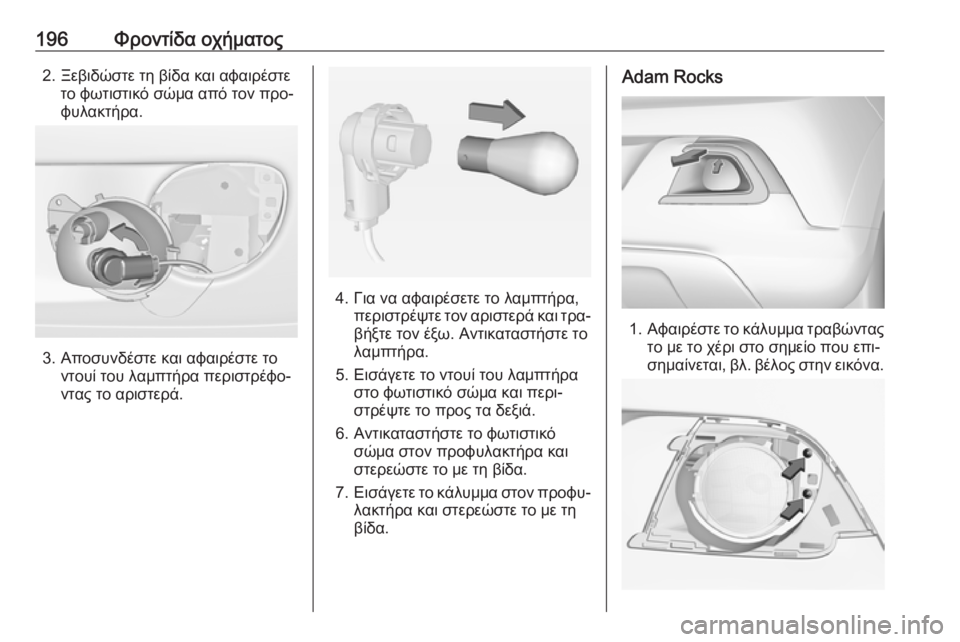

Page 198 of 267
196Φροντίδα οχήματος2. Ξεβιδώστε τη βίδα και αφαιρέστετο φωτιστικό σώμα από τον προ‐φυλακτήρα.
3. Αποσυνδέστε και αφαιρέστε το ντουί του λαμπτήρα περιστρέφο‐
ντας το αριστερά.
4. Για να αφαιρέσετε το λαμπτήρα, περιστρέψτε τον αριστερά και τρα‐
βήξτε τον έξω. Αντικαταστήστε το
λαμπτήρα.
5. Εισάγετε το ντουί του λαμπτήρα στο φωτιστικό σώμα και περι‐
στρέψτε το προς τα δεξιά.
6. Αντικαταστήστε το φωτιστικό σώμα στον προφυλακτήρα και
στερεώστε το με τη βίδα.
7. Εισάγετε το κάλυμμα στον προφυ‐
λακτήρα και στερεώστε το με τη
βίδα.
Adam Rocks
1. Αφαιρέστε το κάλυμμα τραβώντας
το με το χέρι στο σημείο που επι‐
σημαίνεται, βλ. βέλος στην εικόνα.

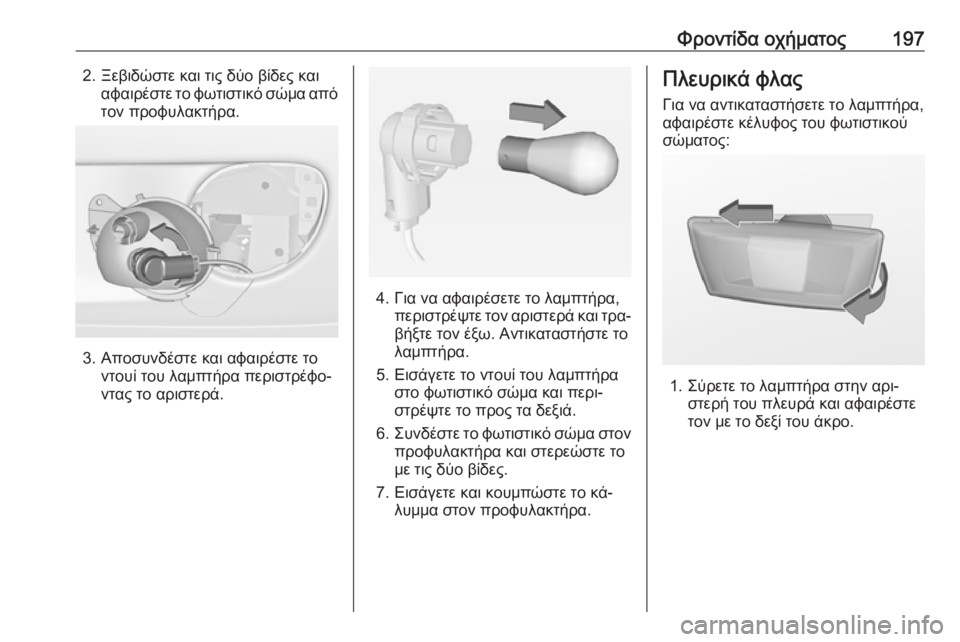

Page 199 of 267
Φροντίδα οχήματος1972. Ξεβιδώστε και τις δύο βίδες καιαφαιρέστε το φωτιστικό σώμα απότον προφυλακτήρα.
3. Αποσυνδέστε και αφαιρέστε το ντουί του λαμπτήρα περιστρέφο‐
ντας το αριστερά.
4. Για να αφαιρέσετε το λαμπτήρα, περιστρέψτε τον αριστερά και τρα‐
βήξτε τον έξω. Αντικαταστήστε το
λαμπτήρα.
5. Εισάγετε το ντουί του λαμπτήρα στο φωτιστικό σώμα και περι‐
στρέψτε το προς τα δεξιά.
6. Συνδέστε το φωτιστικό σώμα στον
προφυλακτήρα και στερεώστε το
με τις δύο βίδες.
7. Εισάγετε και κουμπώστε το κά‐ λυμμα στον προφυλακτήρα.
Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αρι‐ στερή του πλευρά και αφαιρέστε
τον με το δεξί του άκρο.

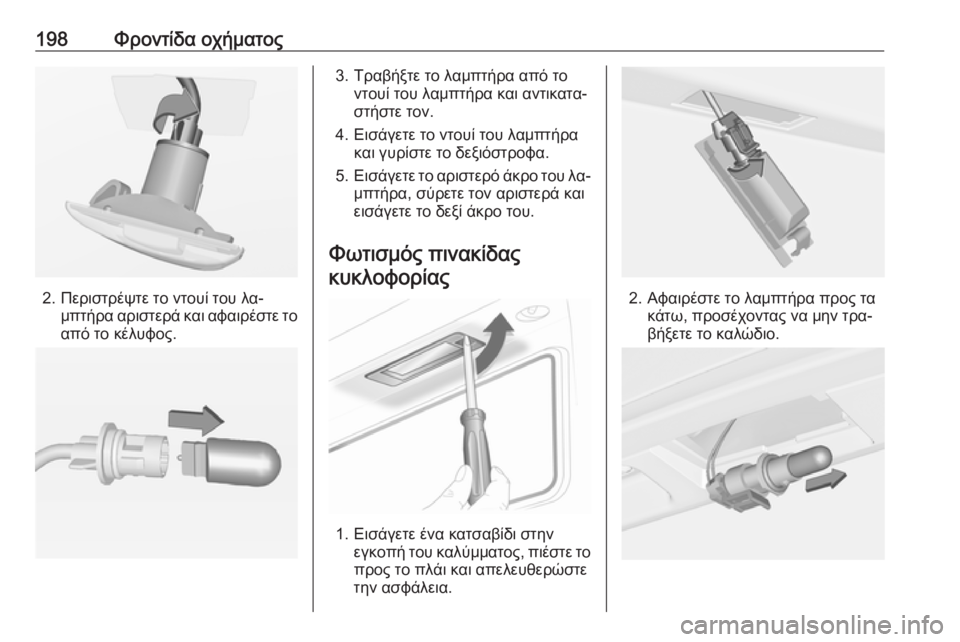

Page 200 of 267
198Φροντίδα οχήματος
2. Περιστρέψτε το ντουί του λα‐μπτήρα αριστερά και αφαιρέστε το
από το κέλυφος.
3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λα‐
μπτήρα, σύρετε τον αριστερά και
εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
1. Εισάγετε ένα κατσαβίδι στην εγκοπή του καλύμματος, πιέστε τοπρος το πλάι και απελευθερώστε
την ασφάλεια.
2. Αφαιρέστε το λαμπτήρα προς τα κάτω, προσέχοντας να μην τρα‐
βήξετε το καλώδιο.
