Page 57 of 267

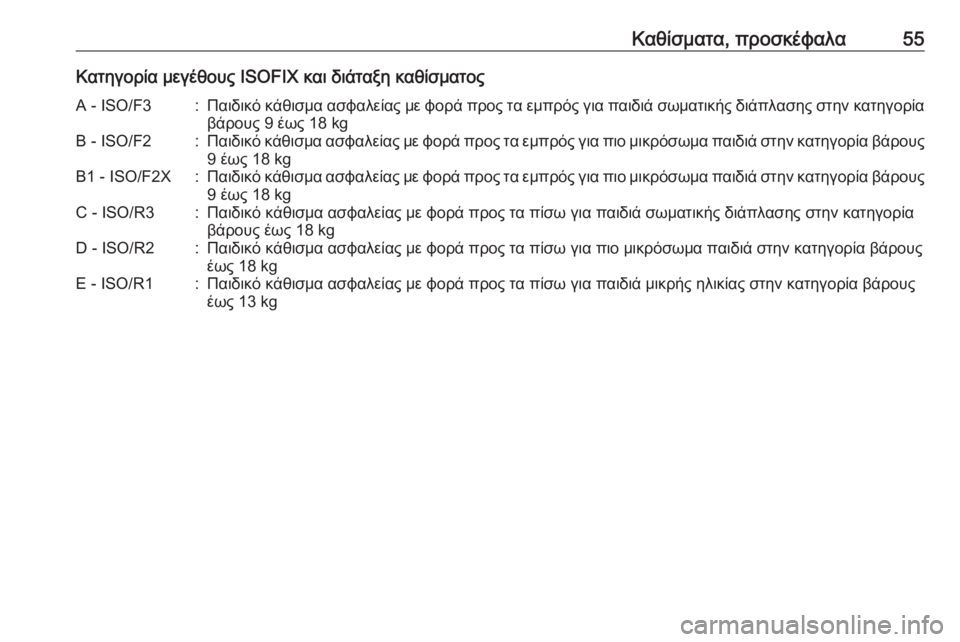

Καθίσματα, προσκέφαλα55Κατηγορία μεγέθους ISOFIX και διάταξη καθίσματοςA - ISO/F3:Παιδικό κάθισμα ασφαλείας με φορά προς τα εμπρός για παιδιά σωματικής διάπλασης στην κατηγορία
βάρους 9 έως 18 kgB - ISO/F2:Παιδικό κάθισμα ασφαλείας με φορά προς τα εμπρός για πιο μικρόσωμα παιδιά στην κατηγορία βάρους 9 έως 18 kgB1 - ISO/F2X:Παιδικό κάθισμα ασφαλείας με φορά προς τα εμπρός για πιο μικρόσωμα παιδιά στην κατηγορία βάρους
9 έως 18 kgC - ISO/R3:Παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω για παιδιά σωματικής διάπλασης στην κατηγορία
βάρους έως 18 kgD - ISO/R2:Παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω για πιο μικρόσωμα παιδιά στην κατηγορία βάρους έως 18 kgE - ISO/R1:Παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω για παιδιά μικρής ηλικίας στην κατηγορία βάρους έως 13 kg
Page 58 of 267

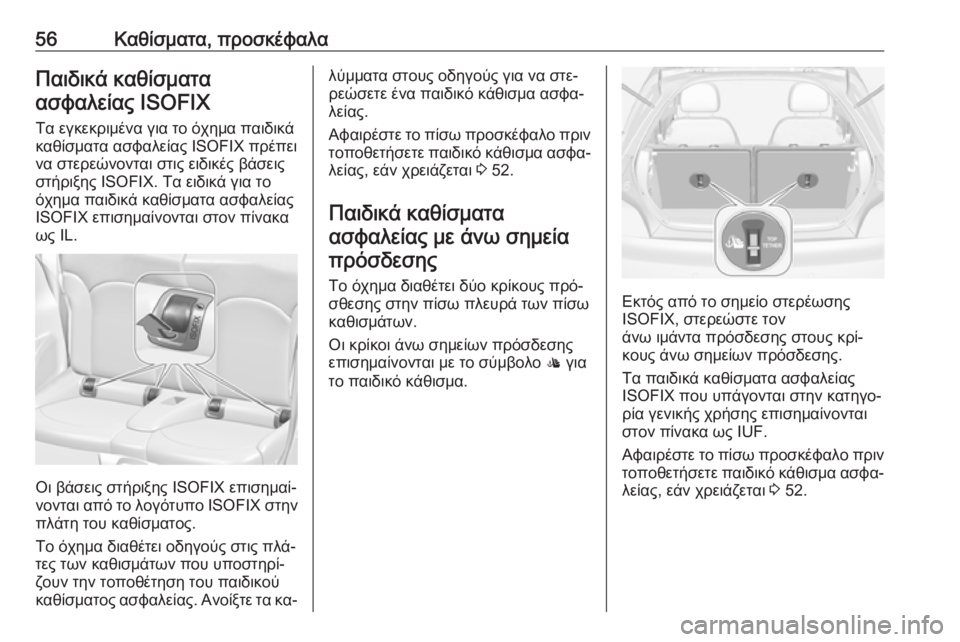

56Καθίσματα, προσκέφαλαΠαιδικά καθίσματαασφαλείας ISOFIX
Τα εγκεκριμένα για το όχημα παιδικά
καθίσματα ασφαλείας ISOFIX πρέπει
να στερεώνονται στις ειδικές βάσεις
στήριξης ISOFIX. Τα ειδικά για το όχημα παιδικά καθίσματα ασφαλείας
ISOFIX επισημαίνονται στον πίνακα ως IL.
Οι βάσεις στήριξης ISOFIX επισημαί‐
νονται από το λογότυπο ISOFIX στην
πλάτη του καθίσματος.
Το όχημα διαθέτει οδηγούς στις πλά‐
τες των καθισμάτων που υποστηρί‐
ζουν την τοποθέτηση του παιδικού
καθίσματος ασφαλείας. Ανοίξτε τα κα‐
λύμματα στους οδηγούς για να στε‐
ρεώσετε ένα παιδικό κάθισμα ασφα‐
λείας.
Αφαιρέστε το πίσω προσκέφαλο πριν τοποθετήσετε παιδικό κάθισμα ασφα‐λείας, εάν χρειάζεται 3 52.
Παιδικά καθίσματα
ασφαλείας με άνω σημεία πρόσδεσης
Το όχημα διαθέτει δύο κρίκους πρό‐
σθεσης στην πίσω πλευρά των πίσω
καθισμάτων.
Οι κρίκοι άνω σημείων πρόσδεσης
επισημαίνονται με το σύμβολο : για
το παιδικό κάθισμα.
Εκτός από το σημείο στερέωσης
ISOFIX, στερεώστε τον
άνω ιμάντα πρόσδεσης στους κρί‐
κους άνω σημείων πρόσδεσης.
Τα παιδικά καθίσματα ασφαλείας
ISOFIX που υπάγονται στην κατηγο‐
ρία γενικής χρήσης επισημαίνονται
στον πίνακα ως IUF.
Αφαιρέστε το πίσω προσκέφαλο πριν
τοποθετήσετε παιδικό κάθισμα ασφα‐ λείας, εάν χρειάζεται 3 52.
Page 59 of 267

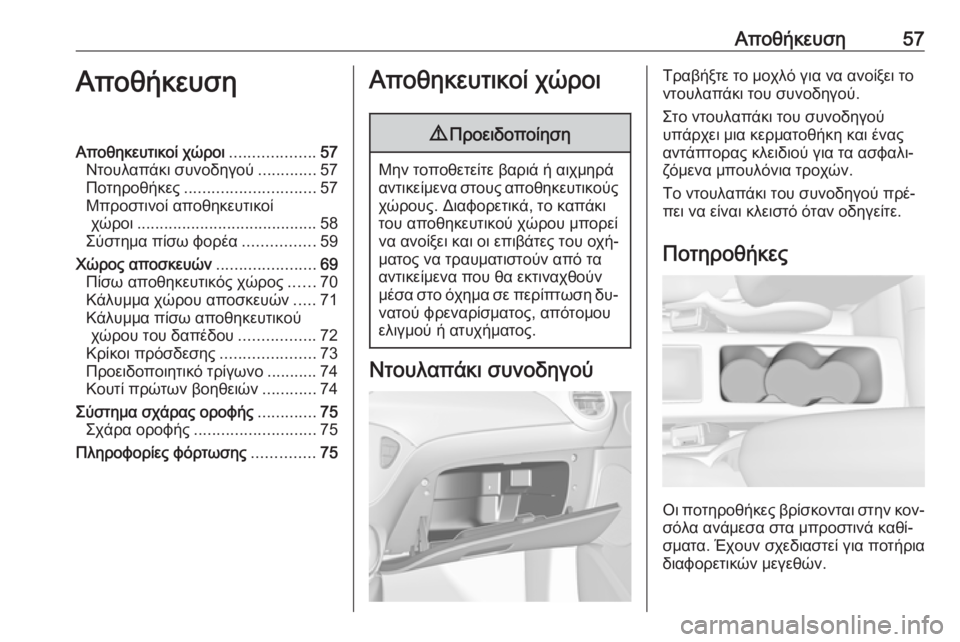

Αποθήκευση57ΑποθήκευσηΑποθηκευτικοί χώροι...................57
Ντουλαπάκι συνοδηγού .............57
Ποτηροθήκες ............................. 57
Μπροστινοί αποθηκευτικοί χώροι ........................................ 58
Σύστημα πίσω φορέα ................59
Χώρος αποσκευών ......................69
Πίσω αποθηκευτικός χώρος ......70
Κάλυμμα χώρου αποσκευών .....71
Κάλυμμα πίσω αποθηκευτικού χώρου του δαπέδου .................72
Κρίκοι πρόσδεσης .....................73
Προειδοποιητικό τρίγωνο ...........74
Κουτί πρώτων βοηθειών ............74
Σύστημα σχάρας οροφής .............75
Σχάρα οροφής ........................... 75
Πληροφορίες φόρτωσης ..............75Αποθηκευτικοί χώροι9Προειδοποίηση
Μην τοποθετείτε βαριά ή αιχμηρά
αντικείμενα στους αποθηκευτικούς χώρους. Διαφορετικά, το καπάκι
του αποθηκευτικού χώρου μπορεί
να ανοίξει και οι επιβάτες του οχή‐
ματος να τραυματιστούν από τα
αντικείμενα που θα εκτιναχθούν
μέσα στο όχημα σε περίπτωση δυ‐
νατού φρεναρίσματος, απότομου
ελιγμού ή ατυχήματος.
Ντουλαπάκι συνοδηγού
Τραβήξτε το μοχλό για να ανοίξει το
ντουλαπάκι του συνοδηγού.
Στο ντουλαπάκι του συνοδηγού
υπάρχει μια κερματοθήκη και ένας αντάπτορας κλειδιού για τα ασφαλι‐
ζόμενα μπουλόνια τροχών.
Το ντουλαπάκι του συνοδηγού πρέ‐
πει να είναι κλειστό όταν οδηγείτε.
Ποτηροθήκες
Οι ποτηροθήκες βρίσκονται στην κον‐
σόλα ανάμεσα στα μπροστινά καθί‐
σματα. Έχουν σχεδιαστεί για ποτήρια
διαφορετικών μεγεθών.
Page 60 of 267

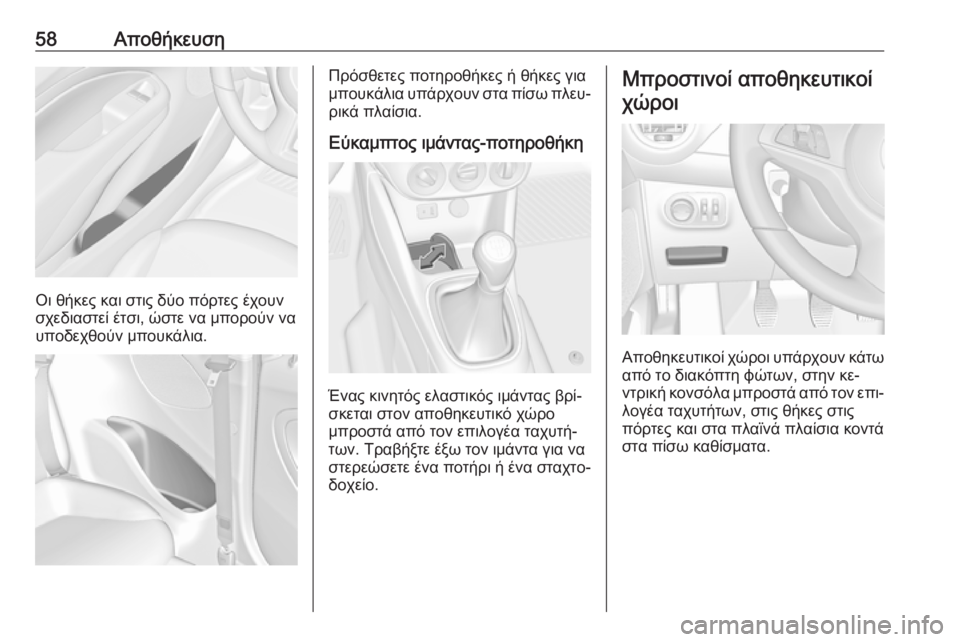

58Αποθήκευση
Οι θήκες και στις δύο πόρτες έχουν
σχεδιαστεί έτσι, ώστε να μπορούν να υποδεχθούν μπουκάλια.
Πρόσθετες ποτηροθήκες ή θήκες για
μπουκάλια υπάρχουν στα πίσω πλευ‐
ρικά πλαίσια.
Εύκαμπτος ιμάντας-ποτηροθήκη
Ένας κινητός ελαστικός ιμάντας βρί‐
σκεται στον αποθηκευτικό χώρο
μπροστά από τον επιλογέα ταχυτή‐ των. Τραβήξτε έξω τον ιμάντα για να
στερεώσετε ένα ποτήρι ή ένα σταχτο‐ δοχείο.
Μπροστινοί αποθηκευτικοί
χώροι
Αποθηκευτικοί χώροι υπάρχουν κάτω από το διακόπτη φώτων, στην κε‐
ντρική κονσόλα μπροστά από τον επι‐
λογέα ταχυτήτων, στις θήκες στις
πόρτες και στα πλαϊνά πλαίσια κοντά
στα πίσω καθίσματα.
Page 61 of 267

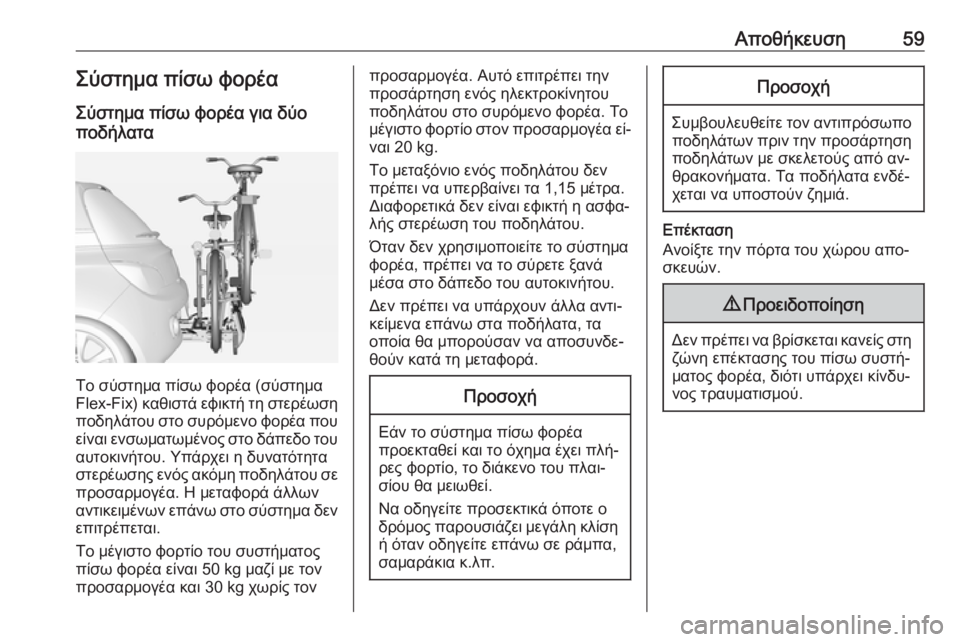

Αποθήκευση59Σύστημα πίσω φορέαΣύστημα πίσω φορέα για δύο
ποδήλατα
Το σύστημα πίσω φορέα (σύστημα
Flex-Fix) καθιστά εφικτή τη στερέωση ποδηλάτου στο συρόμενο φορέα που είναι ενσωματωμένος στο δάπεδο του
αυτοκινήτου. Υπάρχει η δυνατότητα
στερέωσης ενός ακόμη ποδηλάτου σε προσαρμογέα. Η μεταφορά άλλων
αντικειμένων επάνω στο σύστημα δεν
επιτρέπεται.
Το μέγιστο φορτίο του συστήματος
πίσω φορέα είναι 50 kg μαζί με τον
προσαρμογέα και 30 kg χωρίς τον
προσαρμογέα. Αυτό επιτρέπει την
προσάρτηση ενός ηλεκτροκίνητου
ποδηλάτου στο συρόμενο φορέα. Το
μέγιστο φορτίο στον προσαρμογέα εί‐ ναι 20 kg.
Το μεταξόνιο ενός ποδηλάτου δεν
πρέπει να υπερβαίνει τα 1,15 μέτρα.
Διαφορετικά δεν είναι εφικτή η ασφα‐
λής στερέωση του ποδηλάτου.
Όταν δεν χρησιμοποιείτε το σύστημα
φορέα, πρέπει να το σύρετε ξανά
μέσα στο δάπεδο του αυτοκινήτου.
Δεν πρέπει να υπάρχουν άλλα αντι‐
κείμενα επάνω στα ποδήλατα, τα
οποία θα μπορούσαν να αποσυνδε‐
θούν κατά τη μεταφορά.Προσοχή
Εάν το σύστημα πίσω φορέα
προεκταθεί και το όχημα έχει πλή‐ ρες φορτίο, το διάκενο του πλαι‐
σίου θα μειωθεί.
Να οδηγείτε προσεκτικά όποτε ο
δρόμος παρουσιάζει μεγάλη κλίση
ή όταν οδηγείτε επάνω σε ράμπα,
σαμαράκια κ.λπ.
Προσοχή
Συμβουλευθείτε τον αντιπρόσωπο ποδηλάτων πριν την προσάρτησηποδηλάτων με σκελετούς από αν‐
θρακονήματα. Τα ποδήλατα ενδέ‐
χεται να υποστούν ζημιά.
Επέκταση
Ανοίξτε την πόρτα του χώρου απο‐
σκευών.
9 Προειδοποίηση
Δεν πρέπει να βρίσκεται κανείς στη
ζώνη επέκτασης του πίσω συστή‐
ματος φορέα, διότι υπάρχει κίνδυ‐
νος τραυματισμού.
Page 62 of 267

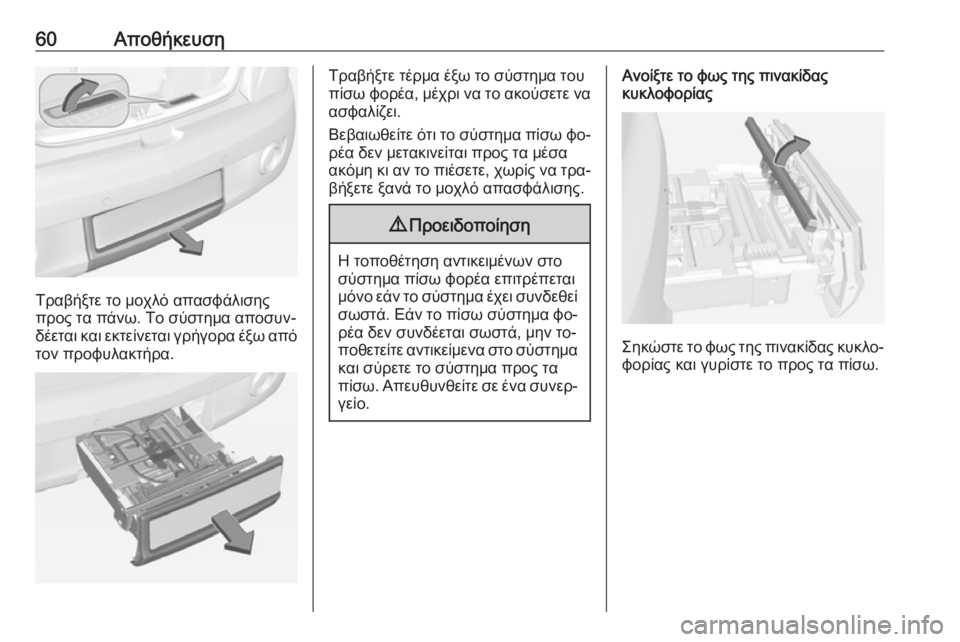

60Αποθήκευση
Τραβήξτε το μοχλό απασφάλισης
προς τα πάνω. Το σύστημα αποσυν‐
δέεται και εκτείνεται γρήγορα έξω από τον προφυλακτήρα.
Τραβήξτε τέρμα έξω το σύστημα του
πίσω φορέα, μέχρι να το ακούσετε να ασφαλίζει.
Βεβαιωθείτε ότι το σύστημα πίσω φο‐
ρέα δεν μετακινείται προς τα μέσα
ακόμη κι αν το πιέσετε, χωρίς να τρα‐ βήξετε ξανά το μοχλό απασφάλισης.9 Προειδοποίηση
Η τοποθέτηση αντικειμένων στο
σύστημα πίσω φορέα επιτρέπεται
μόνο εάν το σύστημα έχει συνδεθεί σωστά. Εάν το πίσω σύστημα φο‐
ρέα δεν συνδέεται σωστά, μην το‐
ποθετείτε αντικείμενα στο σύστημα και σύρετε το σύστημα προς ταπίσω. Απευθυνθείτε σε ένα συνερ‐
γείο.
Ανοίξτε το φως της πινακίδας
κυκλοφορίας
Σηκώστε το φως της πινακίδας κυκλο‐
φορίας και γυρίστε το προς τα πίσω.
Page 63 of 267

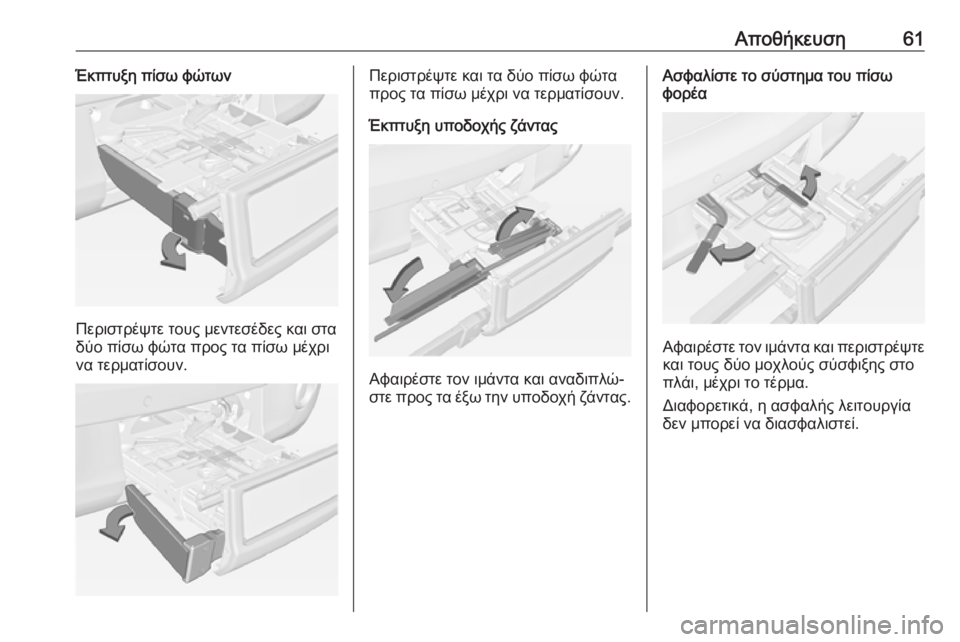

Αποθήκευση61Έκπτυξη πίσω φώτων
Περιστρέψτε τους μεντεσέδες και στα
δύο πίσω φώτα προς τα πίσω μέχρι
να τερματίσουν.
Περιστρέψτε και τα δύο πίσω φώτα
προς τα πίσω μέχρι να τερματίσουν.
Έκπτυξη υποδοχής ζάντας
Αφαιρέστε τον ιμάντα και αναδιπλώ‐
στε προς τα έξω την υποδοχή ζάντας.
Ασφαλίστε το σύστημα του πίσω
φορέα
Αφαιρέστε τον ιμάντα και περιστρέψτε
και τους δύο μοχλούς σύσφιξης στο
πλάι, μέχρι το τέρμα.
Διαφορετικά, η ασφαλής λειτουργία
δεν μπορεί να διασφαλιστεί.
Page 64 of 267

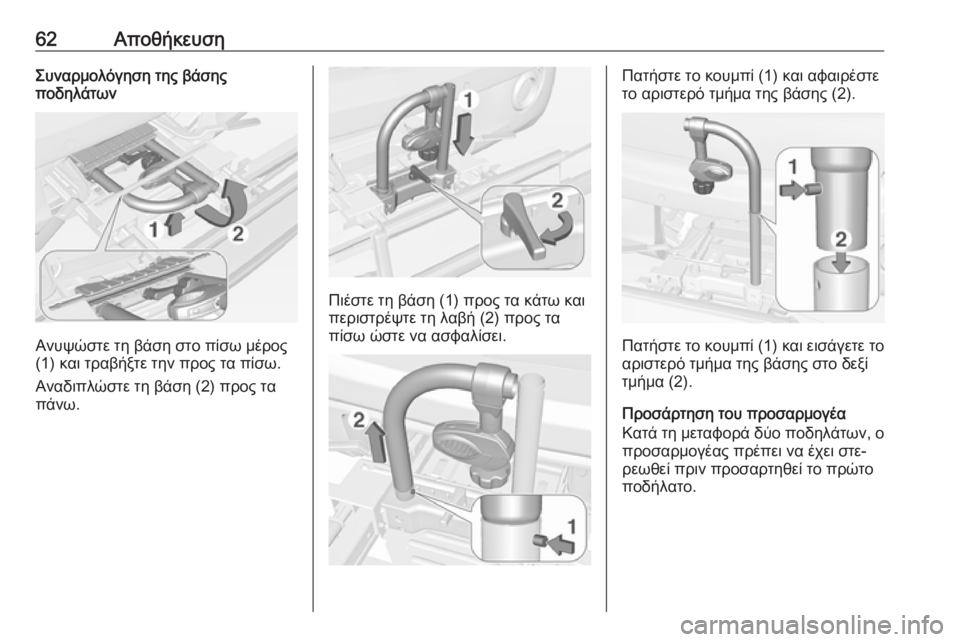

62ΑποθήκευσηΣυναρμολόγηση της βάσης
ποδηλάτων
Ανυψώστε τη βάση στο πίσω μέρος
(1) και τραβήξτε την προς τα πίσω.
Αναδιπλώστε τη βάση (2) προς τα
πάνω.
Πιέστε τη βάση (1) προς τα κάτω και
περιστρέψτε τη λαβή (2) προς τα
πίσω ώστε να ασφαλίσει.
Πατήστε το κουμπί (1) και αφαιρέστε
το αριστερό τμήμα της βάσης (2).
Πατήστε το κουμπί (1) και εισάγετε το
αριστερό τμήμα της βάσης στο δεξί
τμήμα (2).
Προσάρτηση του προσαρμογέα
Κατά τη μεταφορά δύο ποδηλάτων, ο προσαρμογέας πρέπει να έχει στε‐
ρεωθεί πριν προσαρτηθεί το πρώτο ποδήλατο.
