SISTEMA DELLA POMPA DEL CARBURANTE
8-39

COMPONENTI ELETTRICI
8-40
HAS1SM5334
COMPONENTI ELETTRICI
HAS1SM5335
9
10
1
2
3
4
56
7
8

COMPONENTI ELETTRICI
8-41
1. Raddrizzatore/regolatore
2. Sensore pressione aria di aspirazione
3. Sensore posizione acceleratore
4. Iniettore
5. Sensore temperatura aria di aspirazione
6. ECU
7. Bobina di accensione
8. Condensatore
9. Interruttore folle
10.Sensore temperatura liquido refrigerante

COMPONENTI ELETTRICI
8-42

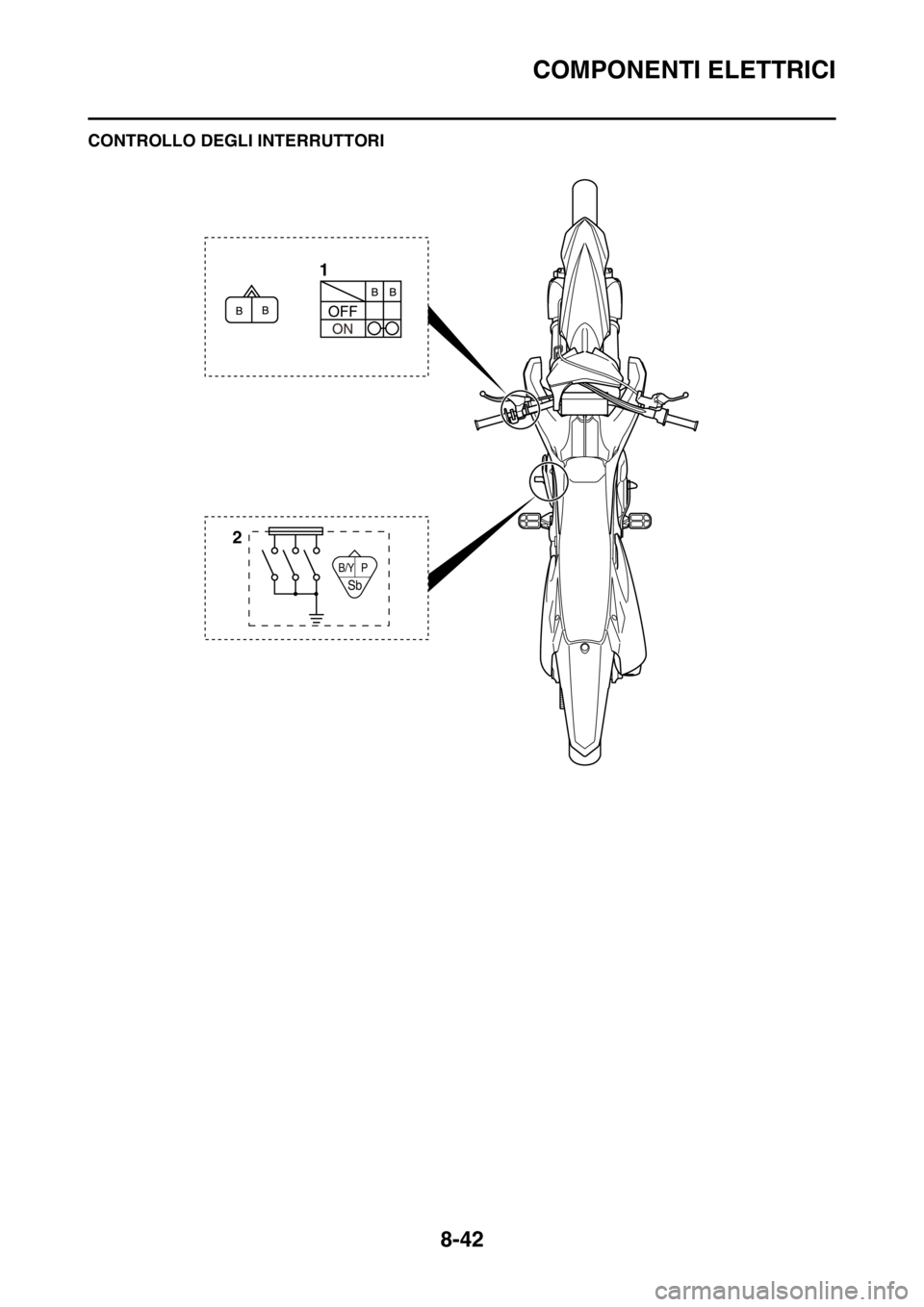

HAS1SM5336CONTROLLO DEGLI INTERRUTTORI
B/Y P
Sb
21

COMPONENTI ELETTRICI
8-43
1. Interruttore di arresto motore
2. Interruttore folle

COMPONENTI ELETTRICI
8-44
Controllare la continuità di ogni interruttore con un tester tascabile. Se la lettura della continuità è er-
rata, controllare i collegamenti del cablaggio e, se necessario, sostituire l’interruttore.
ECA14370
ATTENZIONE
Non inserire mai i puntali del tester negli slot del terminale del connettore “1”. Inserire sempre
i puntali dal lato opposto del connettore, facendo attenzione a non allentare o danneggiare i
cavi.
NOTA
• Prima di controllare la continuità, impostare l’intervallo del tester tascabile su “ 1” prima di effet-
tuare una regolazione “0”.
• Quando si controlla la continuità, alternare alcune volte le posizioni degli interruttori.
Le connessioni terminali dell’interruttore sono illustrate nel diagramma dei collegamenti seguente.
Le posizioni “a” degli interruttori sono riportate nella colonna all’estrema sinistra, mentre i colori dei
cavi degli interruttori sono indicati nella prima riga nella figura degli interruttori.
NOTA
“ ” indica una continuità tra i terminali degli interruttori (ovvero un circuito chiuso su ciascuna
posizione dell’interruttore).
La figura di esempio in basso mostra quanto segue.
La continuità è presente tra rosso e nero se l’interruttore è “ON”.Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
a

COMPONENTI ELETTRICI
8-45
HAS1SM5337CONTROLLO LUNGHEZZA DELLA SCIN-
TILLA
1. Controllare:
• Lunghezza della scintilla
Non conforme alle specifiche  Eseguire la
procedura di risoluzione dei guasti al siste-
ma d’accensione.
Fare riferimento a “RICERCA GUASTI” a
pagina 8-4.
NOTA
Se la lunghezza della scintilla rientra nelle
specifiche, il circuito del sistema d’accensione
funziona normalmente.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere la calotta della candela dalla
candela.
b. Collegare il tester dell’accensione “1”.
c. Avviare il motore e misurare la lunghezza
della scintilla “a”.
d. Avviare il motore e aumentare gradual-
mente la lunghezza della scintilla finché non
va a vuoto.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1SM5338
CONTROLLO CAPPUCCIO CANDELA
1. Togliere:
• Cappuccio della candela
(dal cavo della candela)
2. Controllare:
• Resistenza del cappuccio della candela
Non conforme alle specifiche  Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 1k) al cap-
puccio della candela.
b. Misurare la resistenza del cappuccio della
candela.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1SM5339CONTROLLO BOBINA ACCENSIONE
1. Scollegare:
• Terminale bobina di accensione
(dal cablaggio elettrico secondario)
• Cappuccio della candela
(dalla bobina di accensione)
2. Controllare:
• Resistenza bobina primaria
Non conforme alle specifiche  Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 1) alla bobi-
na di accensione. Distanza minima scintilla
6.0 mm (0.24 in)
Tester dell’accensione
90890-06754
Tester della scintilla Oppama pet-
4000
YM-34487
2. Cappuccio della candela
Spark plug cap resistance
10 k
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
Resistenza avvolgimento prima-
rio
2.16–2.64 
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C

COMPONENTI ELETTRICI
8-46
b. Misurare la resistenza della bobina primaria.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Controllare:
• Resistenza bobina secondaria
Non conforme alle specifiche  Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 1k) alla bo-
bina di accensione.
b. Misurare la resistenza della bobina second-
aria.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1SM5340
CONTROLLO DEL SENSORE DI POSIZIONE
DELL’ALBERO MOTORE
1. Scollegare:
• Connettore del sensore di posizione dell’al-
bero motore
(dal cablaggio elettrico)
2. Controllare:
• Resistenza del sensore di posizione dell’al-
bero motore
Non conforme alle specifiche  Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 100) al con-
nettore del sensore di posizione dell’albero
motore.
b. Misurare la resistenza del sensore di po-
sizione dell’albero motore.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
• Puntale positivo del tester 
Terminale bobina accensione 1, “1”
• Puntale negativo del tester 
Terminale bobina accensione 2, “2”
Resistenza avvolgimento sec-
ondario
8.64–12.96 k
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Puntale positivo del tester 
Terminale bobina accensione 1, “1”
• Puntale negativo del tester 
Cavo della candela “2”
Resistenza del sensore posizione
albero motore
228–342 
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Puntale positivo del tester 
Grigio “1”
• Puntale negativo del tester 
Nero “2”
12
Gy B
