2015 YAMAHA YZ250F Manuale duso (in Italian)

IMPIANTO DI INIEZIONE CARBURANTE
8-31
3 Continuità del cablaggio
elettrico.Aperto o in corto circuito 
Sostituire il cablaggio elettri-
co.
verde chiaro–verde chiaroAccendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
4 Malfunzionamento dello stru-
mento di diagnostica Yama-
haSostituire lo strumento di di-
agnostica Yamaha.Accendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
5 ECU guasta Sostituire l’ECU.
Codice guasto Er-2
SintomoI segnali dell’ECU non possono essere ricevuti entro il periodo
specificato.
Sistema di prevenzione
guastiÈ possibile avviare il motore
È possibile guidare il veicolo
N. codice di diagnostica—
Visualizzazione nello stru-
mento di diagnostica—
Procedura—
Or-
dineCausa probabile del mal-
funzionamento e controlloAzione di manutenzione Metodo di ripristino
1 Collegamento del connettore
strumento di diagnostica
Yamaha.
Controllare la condizione di
bloccaggio del connettore.
Scollegare il connettore e
controllare i perni (terminali
piegati o rotti e condizione di
bloccaggio dei perni).Collegamento errato  Col-
legare saldamente il connet-
tore o riparare/sostituire il
cablaggio elettrico.Accendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo. Codice guasto In attesa di collegamento
Sintomo Non viene ricevuto alcun segnale di comunicazione dall’ECU.

IMPIANTO DI INIEZIONE CARBURANTE
8-32
2 Collegamento del connettore
ECU del cablaggio elettrico.
Controllare la condizione di
bloccaggio del connettore.
Scollegare il connettore e
controllare i perni (terminali
piegati o rotti e condizione di
bloccaggio dei perni).Collegamento errato  Col-
legare saldamente il connet-
tore o riparare/sostituire il
cablaggio elettrico.Accendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
3 Continuità del cablaggio
elettrico.Aperto o in corto circuito 
Sostituire il cablaggio elettri-
co.
verde chiaro–verde chiaroAccendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
4 Malfunzionamento dello stru-
mento di diagnostica Yama-
haSostituire lo strumento di di-
agnostica Yamaha.Accendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
5 ECU guasta Sostituire l’ECU. Codice guasto Er-2
SintomoI segnali dell’ECU non possono essere ricevuti entro il periodo
specificato.

IMPIANTO DI INIEZIONE CARBURANTE
8-33
Codice guasto Er-3
Sintomo I dati dell’ECU non possono essere ricevuti correttamente.
Sistema di prevenzione
guastiÈ possibile avviare il motore
È possibile guidare il veicolo
N. codice di diagnostica—
Visualizzazione nello stru-
mento di diagnostica—
Procedura—
Or-
dineCausa probabile del mal-
funzionamento e controlloAzione di manutenzione Metodo di ripristino
1 Collegamento del connettore
strumento di diagnostica
Yamaha.
Controllare la condizione di
bloccaggio del connettore.
Scollegare il connettore e
controllare i perni (terminali
piegati o rotti e condizione di
bloccaggio dei perni).Collegamento errato  Col-
legare saldamente il connet-
tore o riparare/sostituire il
cablaggio elettrico.Accendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
2 Collegamento del connettore
ECU del cablaggio elettrico.
Controllare la condizione di
bloccaggio del connettore.
Scollegare il connettore e
controllare i perni (terminali
piegati o rotti e condizione di
bloccaggio dei perni).Collegamento errato  Col-
legare saldamente il connet-
tore o riparare/sostituire il
cablaggio elettrico.Accendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
3 Continuità del cablaggio
elettrico.Aperto o in corto circuito 
Sostituire il cablaggio elettri-
co.
verde chiaro–verde chiaroAccendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
4 Malfunzionamento dello stru-
mento di diagnostica Yama-
haSostituire lo strumento di di-
agnostica Yamaha.Accendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
5 ECU guasta Sostituire l’ECU.

IMPIANTO DI INIEZIONE CARBURANTE
8-34
Codice guasto Er-4
SintomoLo strumento di diagnostica Yamaha non può ricevere i dati
registrati.
Sistema di prevenzione
guastiÈ possibile avviare il motore
È possibile guidare il veicolo
N. codice di diagnostica—
Visualizzazione nello stru-
mento di diagnostica—
Procedura—
Or-
dineCausa probabile del mal-
funzionamento e controlloAzione di manutenzione Metodo di ripristino
1 Collegamento del connettore
strumento di diagnostica
Yamaha.
Controllare la condizione di
bloccaggio del connettore.
Scollegare il connettore e
controllare i perni (terminali
piegati o rotti e condizione di
bloccaggio dei perni).Collegamento errato  Col-
legare saldamente il connet-
tore o riparare/sostituire il
cablaggio elettrico.Accendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
2 Collegamento del connettore
ECU del cablaggio elettrico.
Controllare la condizione di
bloccaggio del connettore.
Scollegare il connettore e
controllare i perni (terminali
piegati o rotti e condizione di
bloccaggio dei perni).Collegamento errato  Col-
legare saldamente il connet-
tore o riparare/sostituire il
cablaggio elettrico.Accendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
3 Continuità del cablaggio
elettrico.Aperto o in corto circuito 
Sostituire il cablaggio elettri-
co.
verde chiaro–verde chiaroAccendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
4 Malfunzionamento dello stru-
mento di diagnostica Yama-
haSostituire lo strumento di di-
agnostica Yamaha.Accendere l’interruttore sul
cavo secondario dello stru-
mento di diagnostica FI.
Numero di codice guasto non
visualizzato  Riparazione
completata.
N. di codice guasto visualiz-
zato  Passare all’ordine
successivo.
5 ECU guasta Sostituire l’ECU.

IMPIANTO DI INIEZIONE CARBURANTE
8-35

SISTEMA DELLA POMPA DEL CARBURANTE
8-36
HAS1SM5331
SISTEMA DELLA POMPA DEL CARBURANTE

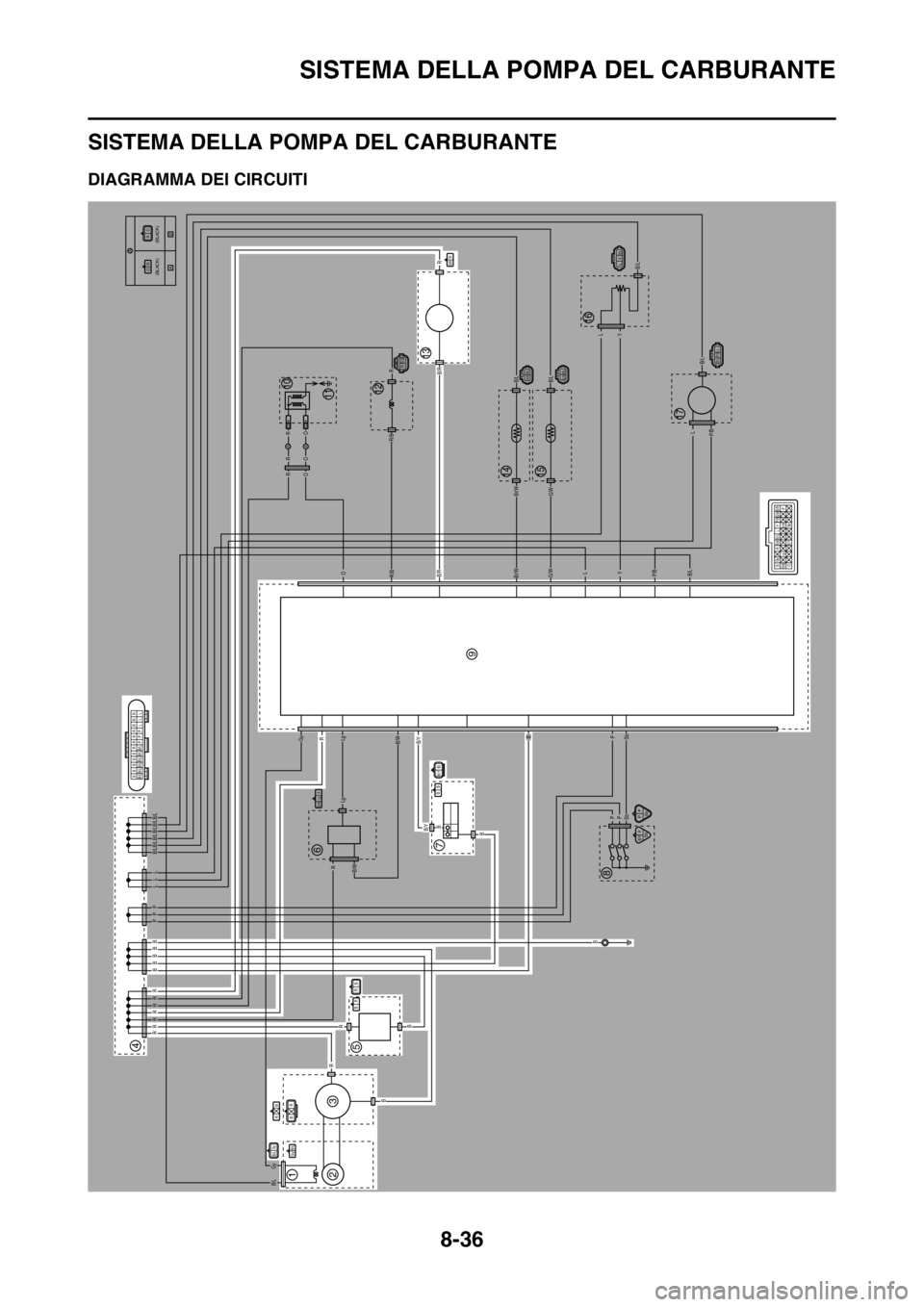

HAS1SM5332DIAGRAMMA DEI CIRCUITI
B/L Gy
BR
A
A
AA
B
RR R R R R R
B
B
B RR
R
Lg
LgB/WB/Y
B/YB
B
BP
PP
Sb
B/LP/B
P/B
YL
YL
L
G/WBr/W
G/WBr/W
B/LB/L
B/L
B/L
B/R
B/R
R/B
R/B
O
OROR
OR
R
R
SbB
GyR
B/W P L B/L
B/L GyB/L B/L B/L B/L B/L LL PP BBBB
PP
Sb
RB
B/RR
R B
B/Y PSb
BB
RR/B
LYB/L
B/W RLg
B/LBr/W
B/L P/B LB/LG/W
BB/Y BB/L B/L B/L B/L B/L B/LBBBBRR
PPPL L LRR RR R
B
OP Gy
R
B/Y Sb
P/B
R/BLgB/RG/WBr/WB/L L Y
RB
B/LGy
R
O
O
R(BLACK) (BLACK)
B/W
4
1
3
2
5
67
8
10
9
1211
13
1415
16
17

SISTEMA DELLA POMPA DEL CARBURANTE
8-37
2. Magnete in CA
3. Raddrizzatore/regolatore
4. Connettore giunto
5. Condensatore
7. Interruttore di arresto motore
9. ECU
13.Pompa del carburante

SISTEMA DELLA POMPA DEL CARBURANTE
8-38
HAS1SM5333RICERCA GUASTI
La pompa del carburante non funziona.
NOTA
Prima di risolvere il guasto, togliere i seguenti componenti.
1. Sella
2. Fianchetto (sinistro/destro)
3. Presa d’aria (sinistra/destra)
4. Serbatoio del carburante
5. Coperchio della cassa del filtro
1. Controllare i collegamenti del
cablaggio elettrico per il sistema
della pompa del carburante.NO OK 
Ricollegare.
OK 
2. Controllare l’interruttore di arresto
motore.
Fare riferimento a “CONTROLLO
DEGLI INTERRUTTORI” a pagina
8-42.NO OK 
Sostituire l’interruttore di arresto motore.
OK 
3. Controllare la pressione del carbu-
rante.
Fare riferimento a “CONTROLLO
DELLA PRESSIONE DEL CARBU-
RANTE” a pagina 7-5.NO OK 
Sostituire la pompa del carburante.
OK 
4. Controllare il cablaggio elettrico per
il sistema della pompa del carburan-
te.
Fare riferimento a “DIAGRAMMA
DEI CIRCUITI” a pagina 8-36.NO OK 
Riparare o sostituire il cablaggio.
OK 
Sostituire l’ECU.
