CILINDRO E PISTONE
5-36
HAS1SM5231CONTROLLO SPINOTTO
1. Controllare:
• Spinotto
Macchia blu/scanalature  Sostituire lo spi-
notto e controllare il sistema di lubrificazi-
one.
2. Misurare:
• Diametro esterno dello spinotto “a”
Non conforme alle specifiche  Sostituire lo
spinotto.
3. Misurare:
• Diametro interno foro spinotto “b”
Non conforme alle specifiche  Sostituire il
pistone.
HAS1SM5232INSTALLAZIONE DEL PISTONE E DEL CIL-
INDRO
1. Installare:
• Espansore fascia raschiaolio “1”
• Elemento fascia raschiaolio inferiore “2”
• Luce fascia raschiaolio superiore “3”
• Fascia superiore “4”
NOTA
Assicurarsi di installare il segmento in modo
che i contrassegni o i numeri identificativi del
produttore siano rivolti verso l’alto.
2. Installare:
• Pistone “1”
• Spinotto “2”
• Fermo spinotto “3” Luce fra le estremità del segmento
Fascia superiore
Distanza delle imboccature (a fas-
cia montata)
0.15–0.25 mm (0.0059–0.0098 in)
Limite
0.50 mm (0.0197 in)
Fascia raschiaolio
Distanza delle imboccature (a fas-
cia montata)
0.10–0.35 mm (0.0039–0.0138 in)
Diametro esterno spinotto pis-
tone
15.991–16.000 mm (0.6296–
0.6299 in)
Limite
15.971 mm (0.6288 in)
Diametro interno foro spinotto
pistone
16.002–16.013 mm (0.6300–
0.6304 in)
Limite
16.043 mm (0.6316 in)
b
4
New

CILINDRO E PISTONE
5-37
NOTA
• Applicare l’olio motore allo spinotto.
• Installare il pistone con il riferimento F “a”
puntato verso il lato di aspirazione (anteriore).
• Prima di installare la molletta dello spinotto,
coprire l’apertura del carter con un panno per
evitare che la molletta cada nel carter.
• Installare le mollette spinotto in modo che
l’estremità della molletta sia 3 mm (0.12 in) “c”
o più dal foro nel pistone.
3. Lubrificare:
• Pistone
• Segmenti
• Cilindro
4. Disassamento:
• Luce fra le estremità del segmento5. Installare:
• Guarnizione cilindro
• Grano di centraggio
• Cilindro
NOTA
• Mentre si comprimono i segmenti con una
mano, installare il cilindro con l’altra mano.
• Far passare la catena di distribuzione e la gui-
da (sul lato di scarico) attraverso la cavità del-
la catena di distribuzione.
a. Fascia superiore
b. Luce fascia raschiaolio superiore
c. Espansore fascia raschiaolio
d. Elemento fascia raschiaolio inferiore
1
3
2 a
3 c
a
db
c
15
1515
Bullone cilindro
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
New
T R..

FRIZIONE
5-38
HAS1SM5233
FRIZIONE
Rimozione della frizione
Ordine DenominazioneQuan-
titàOsservazioni
Olio motoreScaricare.
Fare riferimento a “CAMBIO OLIO MO-
TORE” a pagina 3-18.
Pedale del frenoFare riferimento a “RIMOZIONE DEL MO-
TORE” a pagina 5-1.
1 Cavo frizione 1 Scollegare.
2 Carter frizione 1
3 Guarnizione 1
4 Molla della frizione 5
5 Piatto spingidisco 1
6 Asta di spinta 1 1
7 Anello elastico di sicurezza 1
8 Rondella 1
9 Cuscinetto 1
10 Sfera 1
11 Asta di spinta 2 1
12 Disco conduttore 9
New
New
New
2
3 45
(5)
(6)78961011
12
21
1
12
13
17
1819 16
15
14
13
T.R.
T.R.
T.R.
T.R.
LT
20

FRIZIONE
5-39
13 Disco condotto 8
14 Molla di smorzamento 1
15 Mozzo frizione 1
16 Rondella reggispinta 1
17Ingranaggio condotto della trasmissione pri-
maria1
18 Distanziale 1
19 Cuscinetto 1
20 Rondella 1
21 Albero leva di aggancio 1
Per l’installazione, invertire la procedura di
rimozione.
Rimozione della frizione
Ordine DenominazioneQuan-
titàOsservazioni
New
New
New
2
3 45
(5)
(6)78961011
12
21
1
12
13
17
1819 16
15
14
13
T.R.
T.R.
T.R.
T.R.
LT
20

FRIZIONE
5-40

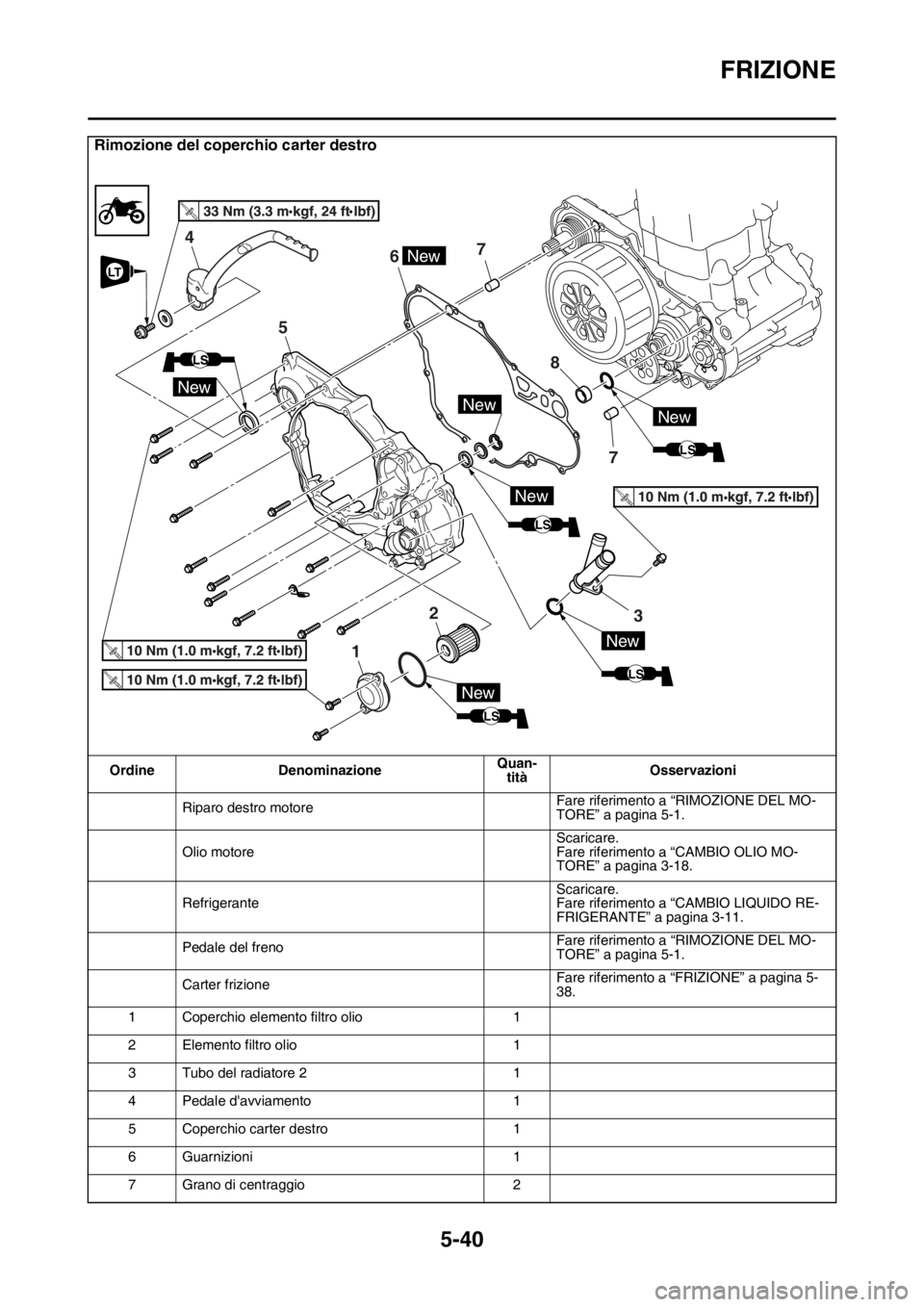

Rimozione del coperchio carter destro
Ordine DenominazioneQuan-
titàOsservazioni
Riparo destro motoreFare riferimento a “RIMOZIONE DEL MO-
TORE” a pagina 5-1.
Olio motoreScaricare.
Fare riferimento a “CAMBIO OLIO MO-
TORE” a pagina 3-18.
RefrigeranteScaricare.
Fare riferimento a “CAMBIO LIQUIDO RE-
FRIGERANTE” a pagina 3-11.
Pedale del frenoFare riferimento a “RIMOZIONE DEL MO-
TORE” a pagina 5-1.
Carter frizioneFare riferimento a “FRIZIONE” a pagina 5-
38.
1 Coperchio elemento filtro olio 1
2 Elemento filtro olio 1
3 Tubo del radiatore 2 1
4 Pedale d'avviamento 1
5 Coperchio carter destro 1
6 Guarnizioni 1
7 Grano di centraggio 2
T.R.
LS
New
New
67
2
5
4
1
7 8
New
3
LS
New
New
LS
NewNew
LT
LS

FRIZIONE
5-41
8 Collarino 1
Per l’installazione, invertire la procedura di
rimozione.

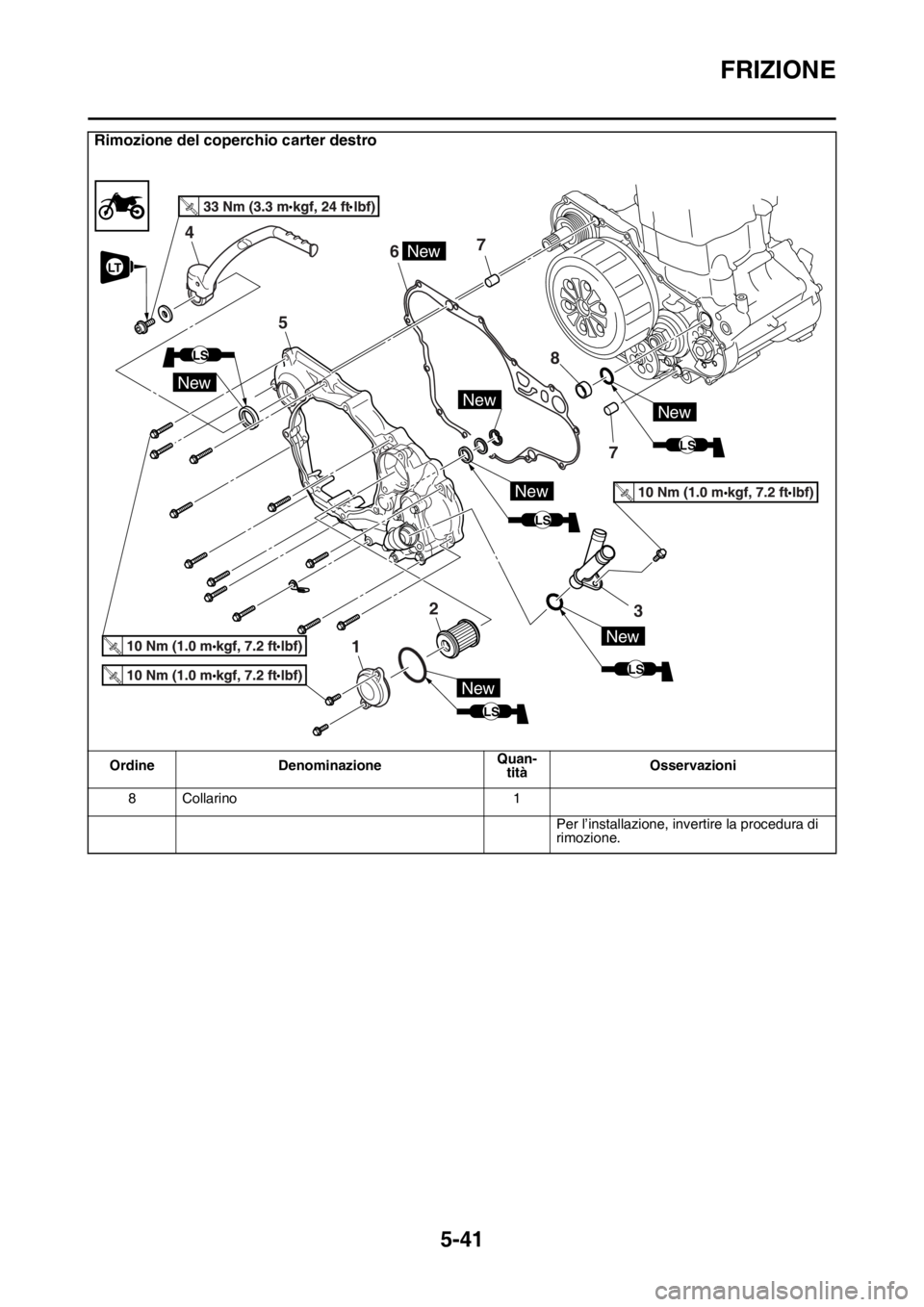

Rimozione del coperchio carter destro
Ordine DenominazioneQuan-
titàOsservazioni
T.R.
LS
New
New
67
2
5
4
1
7 8
New
3
LS
New
New
LS
NewNew
LT
LS

FRIZIONE
5-42
HAS1SM5234RIMOZIONE FRIZIONE
1. Togliere:
• Dado mozzo frizione “1”
• Rondella di bloccaggio “2”
• Mozzo frizione “3”
NOTA
• Spianare la linguetta della rondella di bloc-
caggio.
• Mentre si tiene il mozzo della frizione con l’at-
trezzo di bloccaggio della frizione “4”, allen-
tare il dado del mozzo della frizione.
HAS1SM5235CONTROLLO DISCHI D’ATTRITO
1. Controllare:
• Disco conduttore
Danni/usura  Sostituire in blocco i dischi
d’attrito.
2. Misurare:
• Spessore del disco conduttore
Non conforme alle specifiche  Sostituire in
blocco i dischi d’attrito.
NOTA
Misurarlo in quattro punti sul disco d’attrito.
HAS1SM5236CONTROLLO DISCHI FRIZIONE
1. Controllare:
• Disco condotto
Danni  Sostituire in blocco i dischi della
frizione.
2. Misurare:
• Deformazione del disco condotto
(con un piano di riscontro e lo spessimetro
“1”)
Non conforme alle specifiche  Sostituire in
blocco i dischi della frizione.
HAS1SM5237CONTROLLO MOLLE FRIZIONE
1. Controllare:
• Molla della frizione
Danni  Sostituire in blocco le molle della
frizione.
2. Misurare:
• Lunghezza libera della molla frizione
Non conforme alle specifiche  Sostituire in
blocco le molle della frizione. Supporto della frizione
90890-04086
YM-91042
Spessore dei dischi d’attrito
2.90–3.10 mm (0.114–0.122 in)
Limite d’usura
2.85 mm (0.112 in)
34
12
Warpage limit
0.10 mm (0.0039 in)
Lunghezza libera molla frizione
45.00 mm (1.77 in)
Lunghezza minima
44.00 mm (1.73 in)

FRIZIONE
5-43

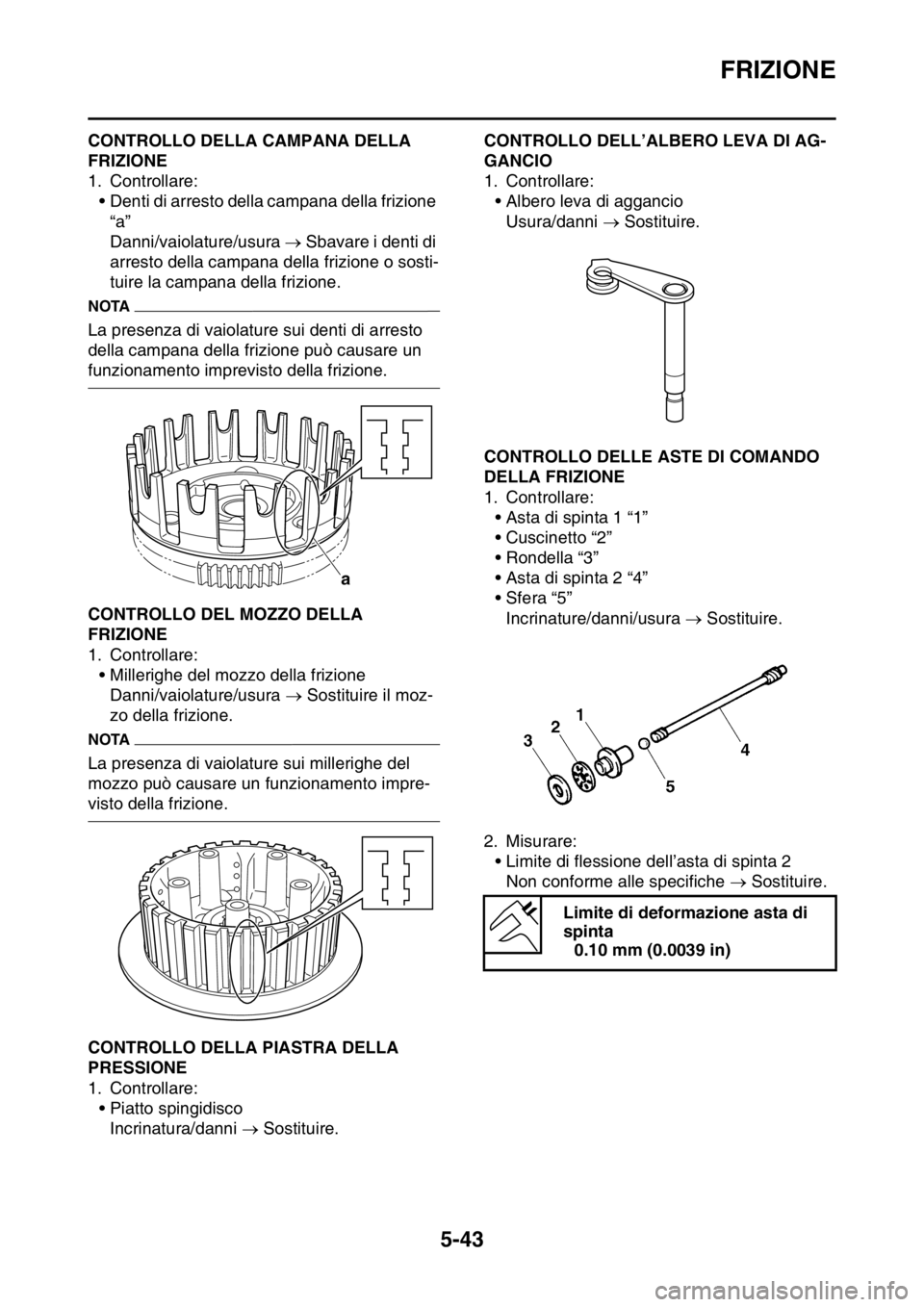

HAS1SM5238CONTROLLO DELLA CAMPANA DELLA
FRIZIONE
1. Controllare:
• Denti di arresto della campana della frizione
“a”
Danni/vaiolature/usura  Sbavare i denti di
arresto della campana della frizione o sosti-
tuire la campana della frizione.
NOTA
La presenza di vaiolature sui denti di arresto
della campana della frizione può causare un
funzionamento imprevisto della frizione.
HAS1SM5239CONTROLLO DEL MOZZO DELLA
FRIZIONE
1. Controllare:
• Millerighe del mozzo della frizione
Danni/vaiolature/usura  Sostituire il moz-
zo della frizione.
NOTA
La presenza di vaiolature sui millerighe del
mozzo può causare un funzionamento impre-
visto della frizione.
HAS1SM5240CONTROLLO DELLA PIASTRA DELLA
PRESSIONE
1. Controllare:
• Piatto spingidisco
Incrinatura/danni  Sostituire.
HAS1SM5241CONTROLLO DELL’ALBERO LEVA DI AG-
GANCIO
1. Controllare:
• Albero leva di aggancio
Usura/danni  Sostituire.
HAS1SM5242CONTROLLO DELLE ASTE DI COMANDO
DELLA FRIZIONE
1. Controllare:
• Asta di spinta 1 “1”
• Cuscinetto “2”
• Rondella “3”
• Asta di spinta 2 “4”
• Sfera “5”
Incrinature/danni/usura  Sostituire.
2. Misurare:
• Limite di flessione dell’asta di spinta 2
Non conforme alle specifiche  Sostituire.
a
Limite di deformazione asta di
spinta
0.10 mm (0.0039 in)
