2015 YAMAHA YZ250F Manuale duso (in Italian)

8
IMPIANTO ELETTRICO
IMPIANTO DI ACCENSIONE........................................................................... 8-2
DIAGRAMMA DEI CIRCUITI...................................................................... 8-2
RICERCA GUASTI ..................................................................................... 8-4
IMPIANTO DI CARICA..................................................................................... 8-6
DIAGRAMMA DEI CIRCUITI...................................................................... 8-6
RICERCA GUASTI ..................................................................................... 8-8
IMPIANTO DI INIEZIONE CARBURANTE..................................................... 8-10
DIAGRAMMA DEI CIRCUITI.................................................................... 8-10
STRUMENTO DI DIAGNOSTICA YAMAHA ............................................ 8-12
DETTAGLI PER LA RICERCA GUASTI................................................... 8-13
SISTEMA DELLA POMPA DEL CARBURANTE.......................................... 8-36
DIAGRAMMA DEI CIRCUITI.................................................................... 8-36
RICERCA GUASTI ................................................................................... 8-38
COMPONENTI ELETTRICI............................................................................ 8-40
CONTROLLO DEGLI INTERRUTTORI.................................................... 8-42
CONTROLLO LUNGHEZZA DELLA SCINTILLA ..................................... 8-45
CONTROLLO CAPPUCCIO CANDELA ................................................... 8-45
CONTROLLO BOBINA ACCENSIONE .................................................... 8-45
CONTROLLO DEL SENSORE DI POSIZIONE DELL’ALBERO
MOTORE ................................................................................................. 8-46
CONTROLLO DELL’ECU ......................................................................... 8-47
CONTROLLO DELLA BOBINA DELLO STATORE ................................. 8-47
CONTROLLO DEL RADDRIZZATORE/REGOLATORE.......................... 8-47
CONTROLLO DEL SENSORE DELLA TEMPERATURA DEL LIQUIDO
REFRIGERANTE .................................................................................... 8-47
CONTROLLO DEL SENSORE DELLA POSIZIONE DELLA VALVOLA A
FARFALLA .............................................................................................. 8-48
CONTROLLO DELLA TENSIONE IN ENTRATA SENSORE POSIZIONE
FARFALLA .............................................................................................. 8-49
CONTROLLO DEL SENSORE DI PRESSIONE DELL’ARIA DI
ASPIRAZIONE ........................................................................................ 8-49
CONTROLLO DEL SENSORE DELLA TEMPERATURA DELL’ARIA
DI ASPIRAZIONE .................................................................................... 8-50
CONTROLLO DELL’INTERRUTTORE FOLLE ........................................ 8-50
CONTROLLO DELL’INIETTORE DEL CARBURANTE ........................... 8-51

8-1
HAS1SM5321
NOTA
Questo paragrafo è rivolto a coloro che possiedono già conoscenze e competenze di base relative
alla manutenzione di motocicli Yamaha (p.es. concessionari Yamaha, tecnici della manutenzione,
ecc.). Alle persone con scarse conoscenze e competenze in materia di manutenzione si consiglia di
non eseguire alcun intervento di ispezione, regolazione, smontaggio o rimontaggio facendo esclusi-
vamente riferimento al presente manuale. Ciò potrebbe comportare problemi di manutenzione e dan-
ni meccanici.

IMPIANTO DI ACCENSIONE
8-2
HAS1SM5322
IMPIANTO DI ACCENSIONE

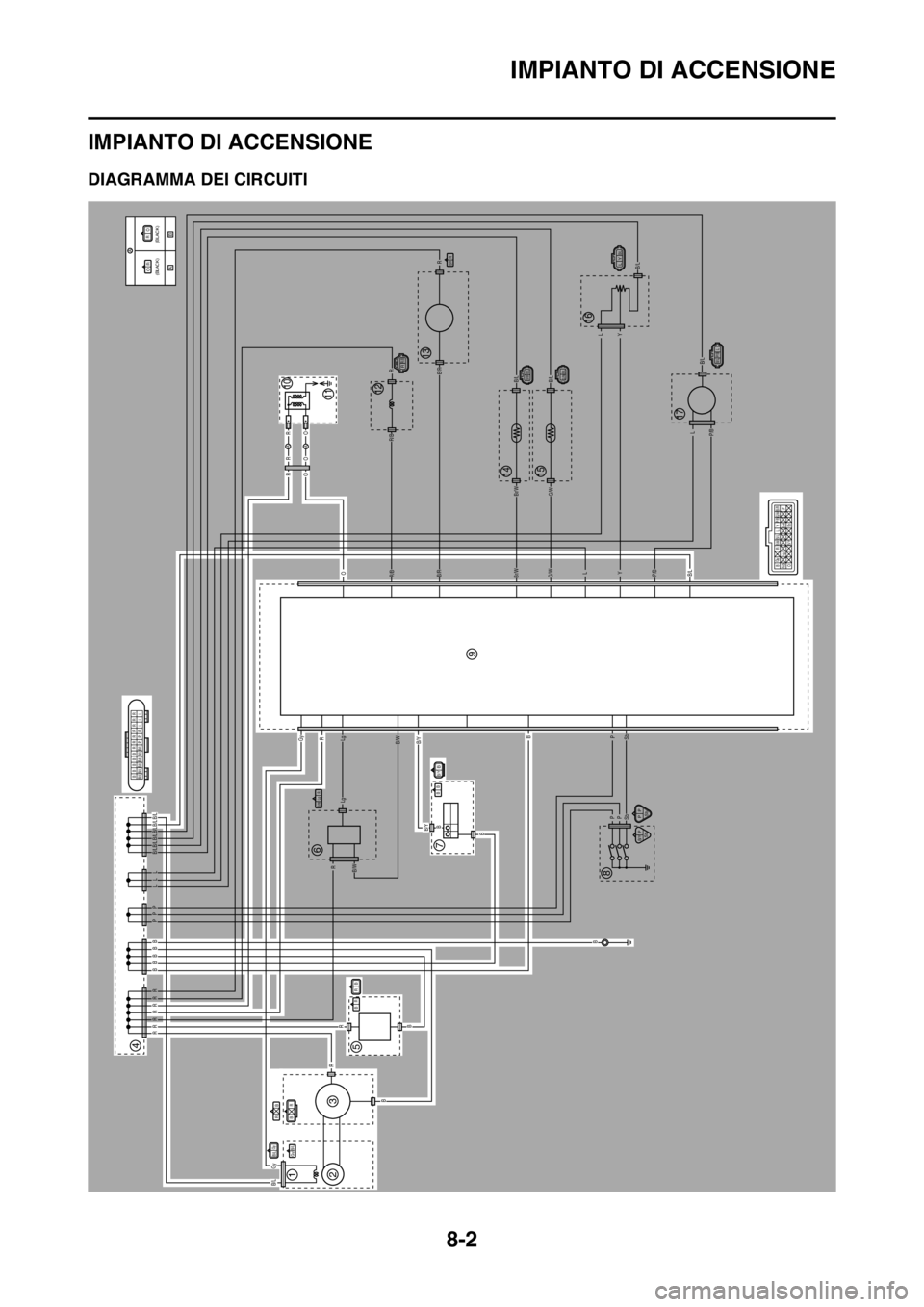

HAS1SM5323DIAGRAMMA DEI CIRCUITI
B/L Gy
BR
A
A
AA
B
RR R R R R R
B
B
B RR
R
Lg
LgB/WB/Y
B/YB
B
BP
PP
Sb
B/LP/B
P/B
YL
YL
L
G/WBr/W
G/WBr/W
B/LB/L
B/L
B/L
B/R
B/R
R/B
R/B
O
OROR
OR
R
R
SbB
GyR
B/W P L B/L
B/L GyB/L B/L B/L B/L B/L LL PP BBBB
PP
Sb
RB
B/RR
R B
B/Y PSb
BB
RR/B
LYB/L
B/W RLg
B/LBr/W
B/L P/B LB/LG/W
BB/Y BB/L B/L B/L B/L B/L B/LBBBBRR
PPPL L LRR RR R
B
OP Gy
R
B/Y Sb
P/B
R/BLgB/RG/WBr/WB/L L Y
RB
B/LGy
R
O
O
R(BLACK) (BLACK)
B/W
4
1
3
2
5
67
8
10
9
1211
13
1415
16
17

IMPIANTO DI ACCENSIONE
8-3
1. Sensore di posizione dell’albero motore
2. Magnete in CA
3. Raddrizzatore/regolatore
4. Connettore giunto
5. Condensatore
7. Interruttore di arresto motore
9. ECU
10.Bobina di accensione
11.Candela d’accensione

IMPIANTO DI ACCENSIONE
8-4
HAS1SM5324RICERCA GUASTI
Il sistema d’accensione non funziona (mancata scintilla o scintilla intermittente).
NOTA
Prima di risolvere il guasto, togliere i seguenti componenti.
1. Fianchetto (sinistro/destro)
2. Sella
3. Serbatoio del carburante
4. Presa d’aria (sinistra/destra)
5. Coperchio della cassa del filtro
1. Controllare i collegamenti del
cablaggio elettrico del sistema di
accensione.NO OK 
Ricollegare.
OK 
2. Controllare la candela.
Fare riferimento a “CONTROLLO
CANDELE” a pagina 3-40.NO OK 
Correggere o sostituire la candela.
OK 
3. Controllare la lunghezza della scin-
tilla.
Fare riferimento a “CONTROLLO
LUNGHEZZA DELLA SCINTILLA”
a pagina 8-45.OK 
Il circuito del sistema di accensione funzio-
na.
NO OK 
4. Controllare la bobina di accensione.
Fare riferimento a “CONTROLLO
BOBINA ACCENSIONE” a pagina
8-45.NO OK 
Sostituire la bobina di accensione.
OK 
5. Controllare l’interruttore di arresto
motore.
Fare riferimento a “CONTROLLO
DEGLI INTERRUTTORI” a pagina
8-42.NO OK 
Sostituire l’interruttore di arresto motore.
OK 
6. Controllare il sensore di posizione
dell’albero motore.
Fare riferimento a “CONTROLLO
DEL SENSORE DI POSIZIONE
DELL’ALBERO MOTORE” a pagina
8-46.NO OK 
Sostituire il sensore di posizione dell’albero
motore.
OK 

IMPIANTO DI ACCENSIONE
8-5
7. Controllare la bobina dello statore.
Fare riferimento a “CONTROLLO
DELLA BOBINA DELLO STA-
TORE” a pagina 8-47.NO OK 
Sostituire la bobina dello statore.
OK 
8. Controllare il sistema di accensione
del cablaggio elettrico.
Fare riferimento a “DIAGRAMMA
DEI CIRCUITI” a pagina 8-2.NO OK 
Riparare o sostituire il cablaggio.
OK 
Sostituire l’ECU.

IMPIANTO DI CARICA
8-6
HAS27200
IMPIANTO DI CARICA

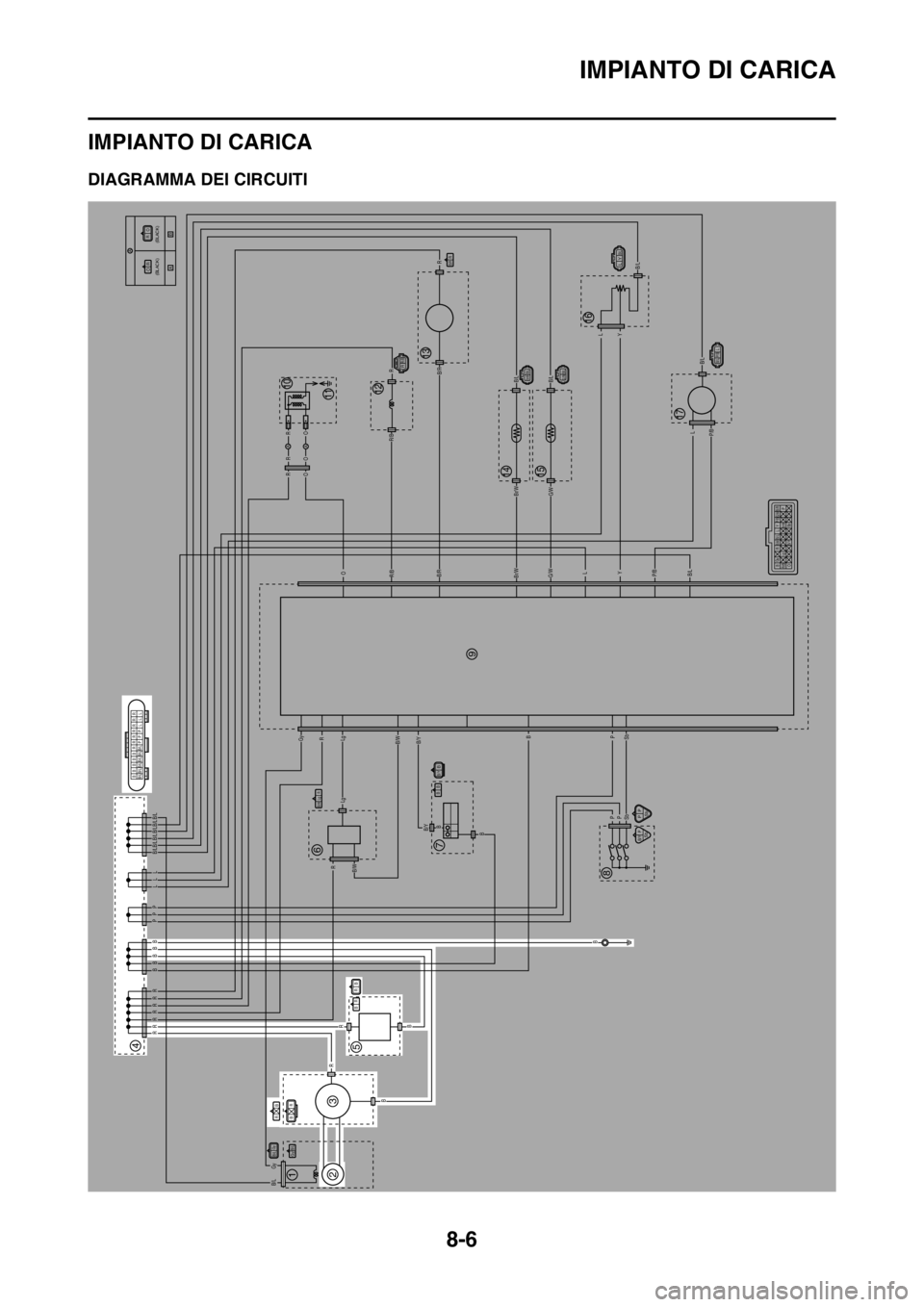

HAS1SM5325DIAGRAMMA DEI CIRCUITI
B/L Gy
BR
A
A
AA
B
RR R R R R R
B
B
B RR
R
Lg
LgB/WB/Y
B/YB
B
BP
PP
Sb
B/LP/B
P/B
YL
YL
L
G/WBr/W
G/WBr/W
B/LB/L
B/L
B/L
B/R
B/R
R/B
R/B
O
OROR
OR
R
R
SbB
GyR
B/W P L B/L
B/L GyB/L B/L B/L B/L B/L LL PP BBBB
PP
Sb
RB
B/RR
R B
B/Y PSb
BB
RR/B
LYB/L
B/W RLg
B/LBr/W
B/L P/B LB/LG/W
BB/Y BB/L B/L B/L B/L B/L B/LBBBBRR
PPPL L LRR RR R
B
OP Gy
R
B/Y Sb
P/B
R/BLgB/RG/WBr/WB/L L Y
RB
B/LGy
R
O
O
R(BLACK) (BLACK)
B/W
4
1
3
2
5
67
8
10
9
1211
13
1415
16
17
