2015 YAMAHA YZ250F Manuale duso (in Italian)

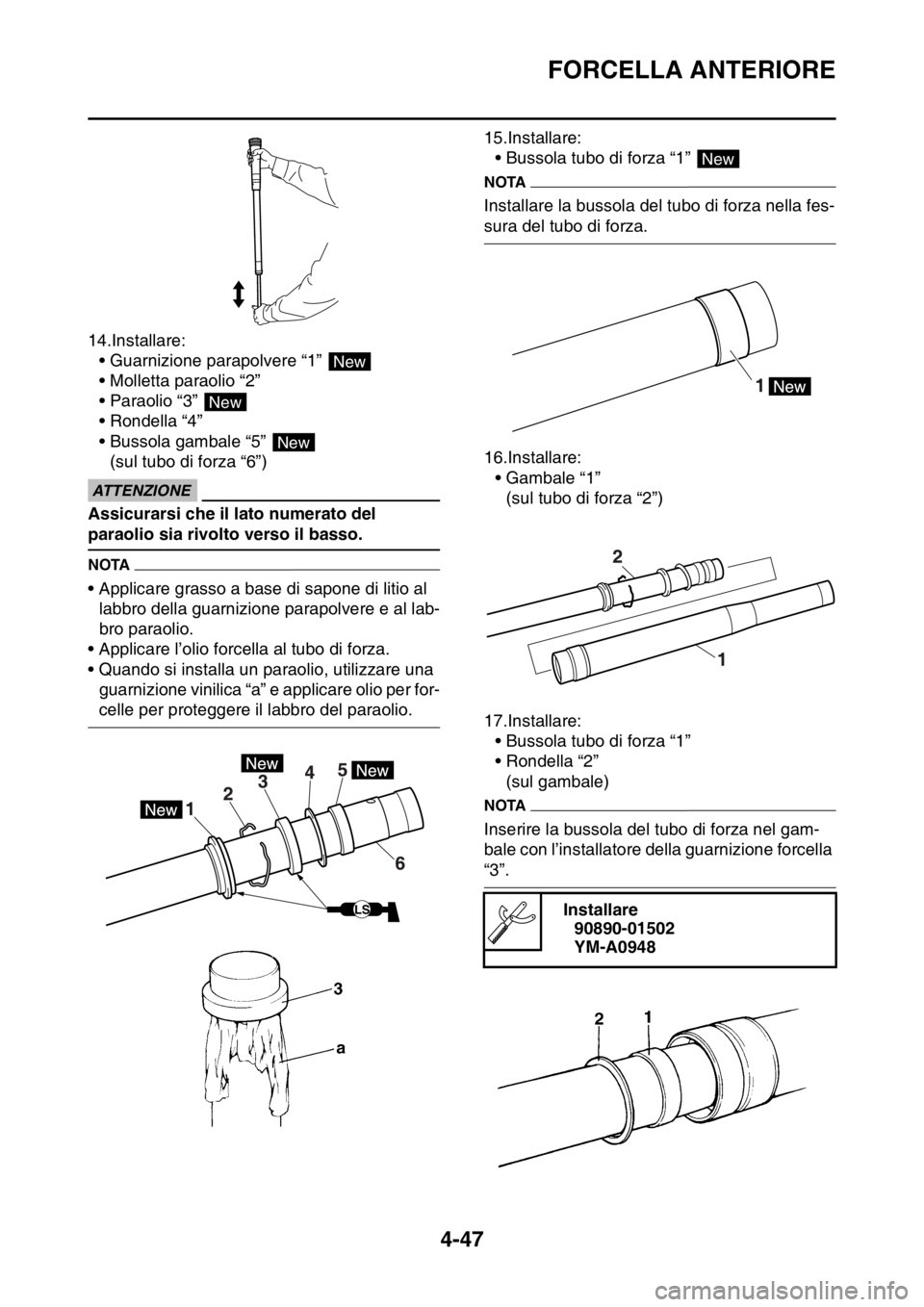

FORCELLA ANTERIORE
4-47
14.Installare:
• Guarnizione parapolvere “1”
• Molletta paraolio “2”
• Paraolio “3”
• Rondella “4”
• Bussola gambale “5”
(sul tubo di forza “6”)
ECA32D1010
ATTENZIONE
Assicurarsi che il lato numerato del
paraolio sia rivolto verso il basso.
NOTA
• Applicare grasso a base di sapone di litio al
labbro della guarnizione parapolvere e al lab-
bro paraolio.
• Applicare l’olio forcella al tubo di forza.
• Quando si installa un paraolio, utilizzare una
guarnizione vinilica “a” e applicare olio per for-
celle per proteggere il labbro del paraolio.15.Installare:
• Bussola tubo di forza “1”
NOTA
Installare la bussola del tubo di forza nella fes-
sura del tubo di forza.
16.Installare:
• Gambale “1”
(sul tubo di forza “2”)
17.Installare:
• Bussola tubo di forza “1”
• Rondella “2”
(sul gambale)
NOTA
Inserire la bussola del tubo di forza nel gam-
bale con l’installatore della guarnizione forcella
“3”.
New
New
New
LSInstallare
90890-01502
YM-A0948
New

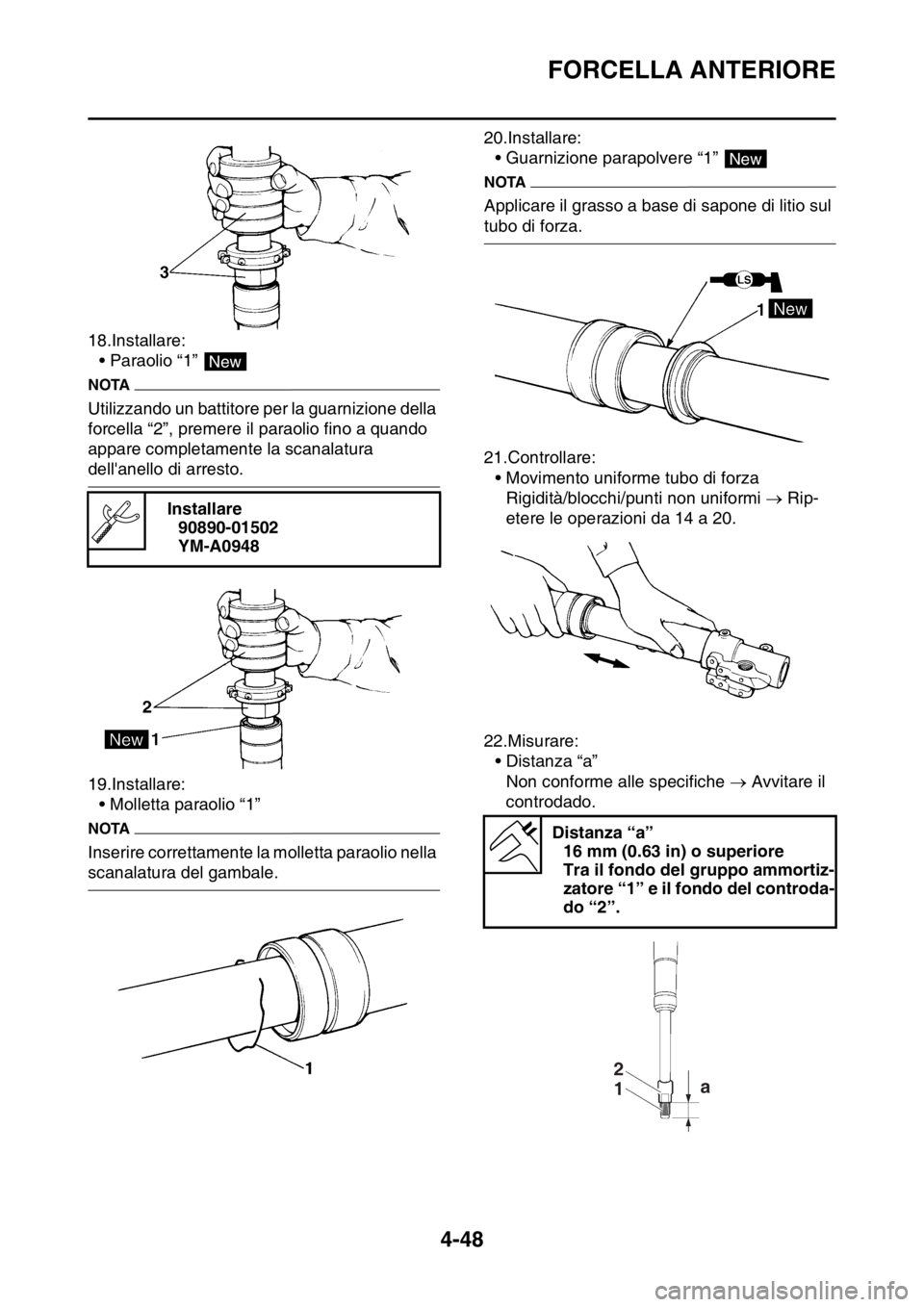

FORCELLA ANTERIORE
4-48
18.Installare:
• Paraolio “1”
NOTA
Utilizzando un battitore per la guarnizione della
forcella “2”, premere il paraolio fino a quando
appare completamente la scanalatura
dell'anello di arresto.
19.Installare:
• Molletta paraolio “1”
NOTA
Inserire correttamente la molletta paraolio nella
scanalatura del gambale.20.Installare:
• Guarnizione parapolvere “1”
NOTA
Applicare il grasso a base di sapone di litio sul
tubo di forza.
21.Controllare:
• Movimento uniforme tubo di forza
Rigidità/blocchi/punti non uniformi  Rip-
etere le operazioni da 14 a 20.
22.Misurare:
• Distanza “a”
Non conforme alle specifiche  Avvitare il
controdado. Installare
90890-01502
YM-A0948
New
Distanza “a”
16 mm (0.63 in) o superiore
Tra il fondo del gruppo ammortiz-
zatore “1” e il fondo del controda-
do “2”.
New
1 2a

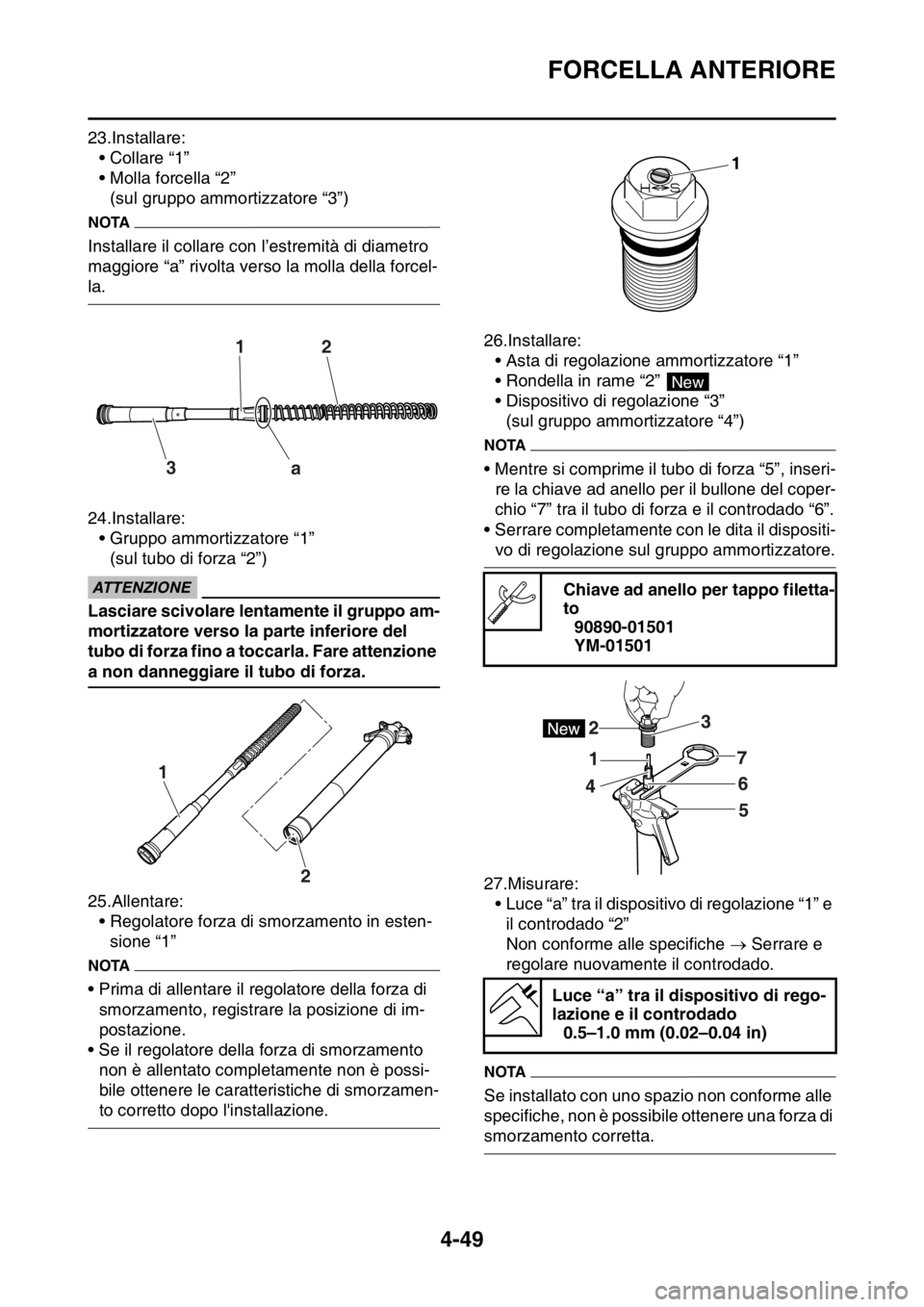

FORCELLA ANTERIORE
4-49
23.Installare:
• Collare “1”
• Molla forcella “2”
(sul gruppo ammortizzatore “3”)
NOTA
Installare il collare con l’estremità di diametro
maggiore “a” rivolta verso la molla della forcel-
la.
24.Installare:
• Gruppo ammortizzatore “1”
(sul tubo di forza “2”)
ECA32D1010
ATTENZIONE
Lasciare scivolare lentamente il gruppo am-
mortizzatore verso la parte inferiore del
tubo di forza fino a toccarla. Fare attenzione
a non danneggiare il tubo di forza.
25.Allentare:
• Regolatore forza di smorzamento in esten-
sione “1”
NOTA
• Prima di allentare il regolatore della forza di
smorzamento, registrare la posizione di im-
postazione.
• Se il regolatore della forza di smorzamento
non è allentato completamente non è possi-
bile ottenere le caratteristiche di smorzamen-
to corretto dopo l'installazione.26.Installare:
• Asta di regolazione ammortizzatore “1”
• Rondella in rame “2”
• Dispositivo di regolazione “3”
(sul gruppo ammortizzatore “4”)
NOTA
• Mentre si comprime il tubo di forza “5”, inseri-
re la chiave ad anello per il bullone del coper-
chio “7” tra il tubo di forza e il controdado “6”.
• Serrare completamente con le dita il dispositi-
vo di regolazione sul gruppo ammortizzatore.
27.Misurare:
• Luce “a” tra il dispositivo di regolazione “1” e
il controdado “2”
Non conforme alle specifiche  Serrare e
regolare nuovamente il controdado.
NOTA
Se installato con uno spazio non conforme alle
specifiche, non è possibile ottenere una forza di
smorzamento corretta.
12
3
a
1
2
Chiave ad anello per tappo filetta-
to
90890-01501
YM-01501
Luce “a” tra il dispositivo di rego-
lazione e il controdado
0.5–1.0 mm (0.02–0.04 in)
1
New

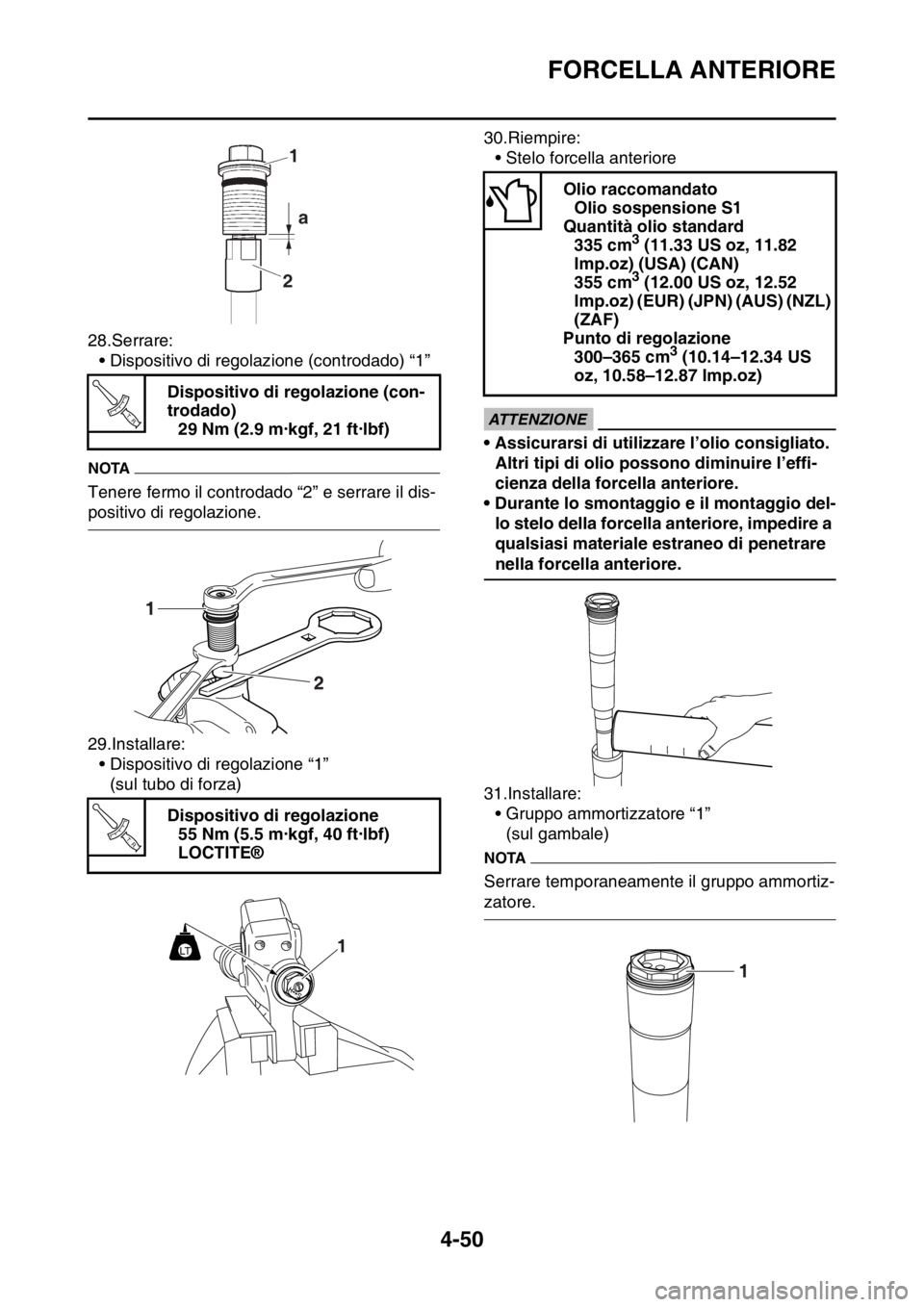

FORCELLA ANTERIORE
4-50
28.Serrare:
• Dispositivo di regolazione (controdado) “1”
NOTA
Tenere fermo il controdado “2” e serrare il dis-
positivo di regolazione.
29.Installare:
• Dispositivo di regolazione “1”
(sul tubo di forza)30.Riempire:
• Stelo forcella anteriore
ECA14210
ATTENZIONE
• Assicurarsi di utilizzare l’olio consigliato.
Altri tipi di olio possono diminuire l’effi-
cienza della forcella anteriore.
• Durante lo smontaggio e il montaggio del-
lo stelo della forcella anteriore, impedire a
qualsiasi materiale estraneo di penetrare
nella forcella anteriore.
31.Installare:
• Gruppo ammortizzatore “1”
(sul gambale)
NOTA
Serrare temporaneamente il gruppo ammortiz-
zatore. Dispositivo di regolazione (con-
trodado)
29 Nm (2.9 m·kgf, 21 ft·lbf)
Dispositivo di regolazione
55 Nm (5.5 m·kgf, 40 ft·lbf)
LOCTITE®
1
2a
T R..
T R..
1LT
Olio raccomandato
Olio sospensione S1
Quantità olio standard
335 cm
3 (11.33 US oz, 11.82
lmp.oz) (USA) (CAN)
355 cm
3 (12.00 US oz, 12.52
lmp.oz) (EUR) (JPN) (AUS) (NZL)
(ZAF)
Punto di regolazione
300–365 cm
3 (10.14–12.34 US
oz, 10.58–12.87 lmp.oz)

FORCELLA ANTERIORE
4-51

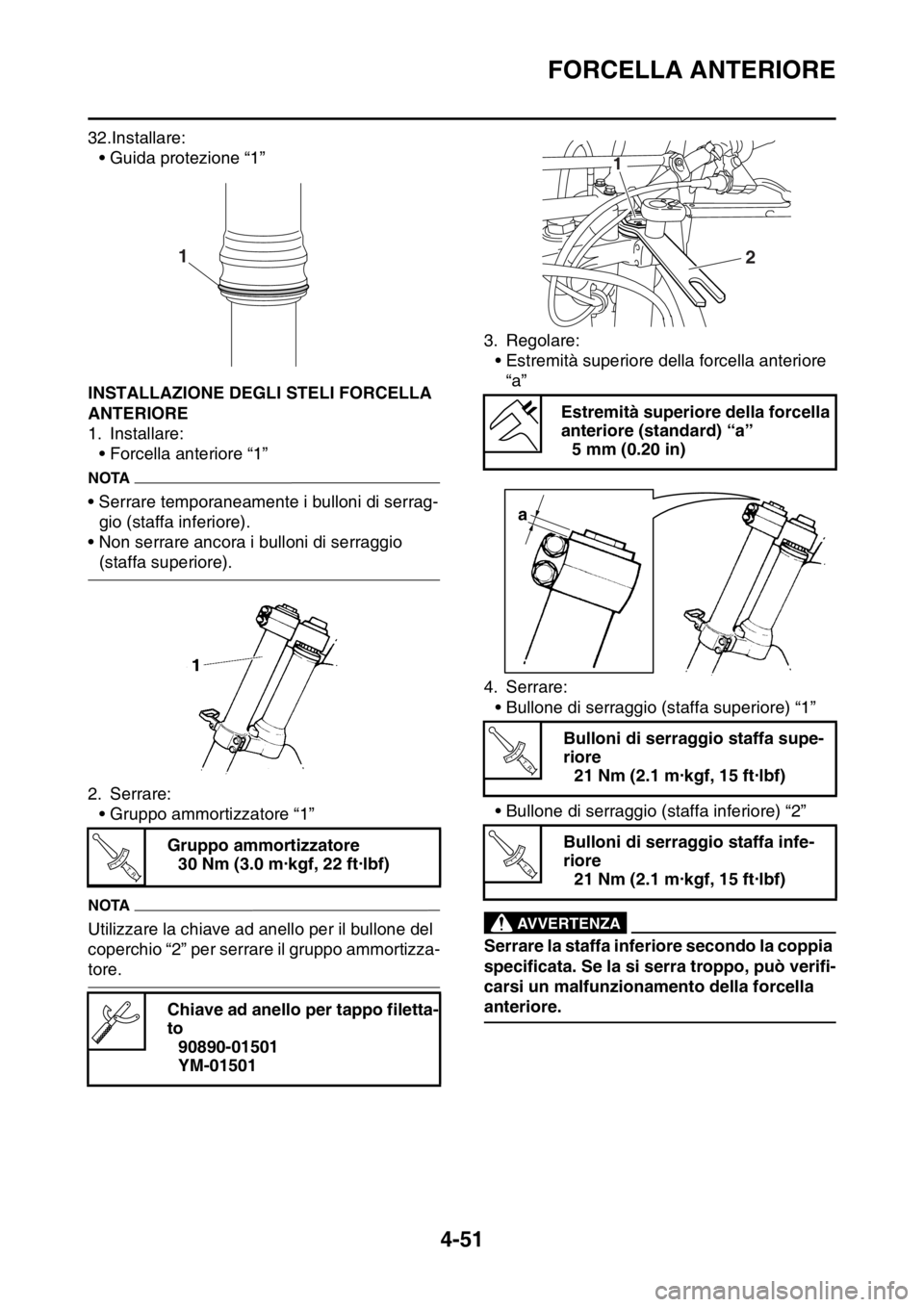

32.Installare:
• Guida protezione “1”
HAS1SM5171INSTALLAZIONE DEGLI STELI FORCELLA
ANTERIORE
1. Installare:
• Forcella anteriore “1”
NOTA
• Serrare temporaneamente i bulloni di serrag-
gio (staffa inferiore).
• Non serrare ancora i bulloni di serraggio
(staffa superiore).
2. Serrare:
• Gruppo ammortizzatore “1”
NOTA
Utilizzare la chiave ad anello per il bullone del
coperchio “2” per serrare il gruppo ammortizza-
tore.3. Regolare:
• Estremità superiore della forcella anteriore
“a”
4. Serrare:
• Bullone di serraggio (staffa superiore) “1”
• Bullone di serraggio (staffa inferiore) “2”
EWA33DD044
AVVERTENZA
Serrare la staffa inferiore secondo la coppia
specificata. Se la si serra troppo, può verifi-
carsi un malfunzionamento della forcella
anteriore. Gruppo ammortizzatore
30 Nm (3.0 m·kgf, 22 ft·lbf)
Chiave ad anello per tappo filetta-
to
90890-01501
YM-01501
1
T R..
Estremità superiore della forcella
anteriore (standard) “a”
5 mm (0.20 in)
Bulloni di serraggio staffa supe-
riore
21 Nm (2.1 m·kgf, 15 ft·lbf)
Bulloni di serraggio staffa infe-
riore
21 Nm (2.1 m·kgf, 15 ft·lbf)
2
1
a
T R..
T R..

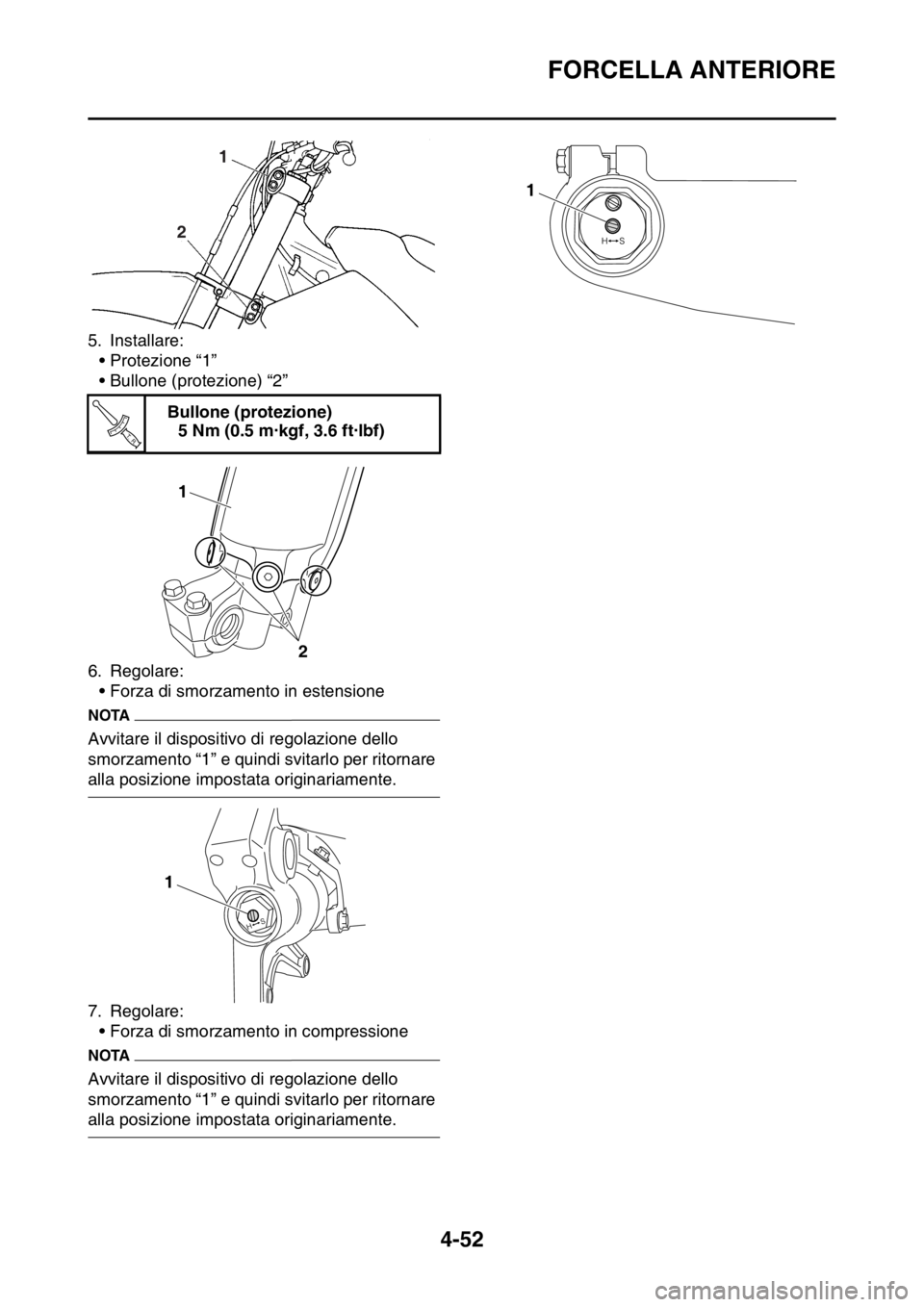

FORCELLA ANTERIORE
4-52
5. Installare:
• Protezione “1”
• Bullone (protezione) “2”
6. Regolare:
• Forza di smorzamento in estensione
NOTA
Avvitare il dispositivo di regolazione dello
smorzamento “1” e quindi svitarlo per ritornare
alla posizione impostata originariamente.
7. Regolare:
• Forza di smorzamento in compressione
NOTA
Avvitare il dispositivo di regolazione dello
smorzamento “1” e quindi svitarlo per ritornare
alla posizione impostata originariamente.Bullone (protezione)
5 Nm (0.5 m·kgf, 3.6 ft·lbf)
21
T R..
1
2
1
1

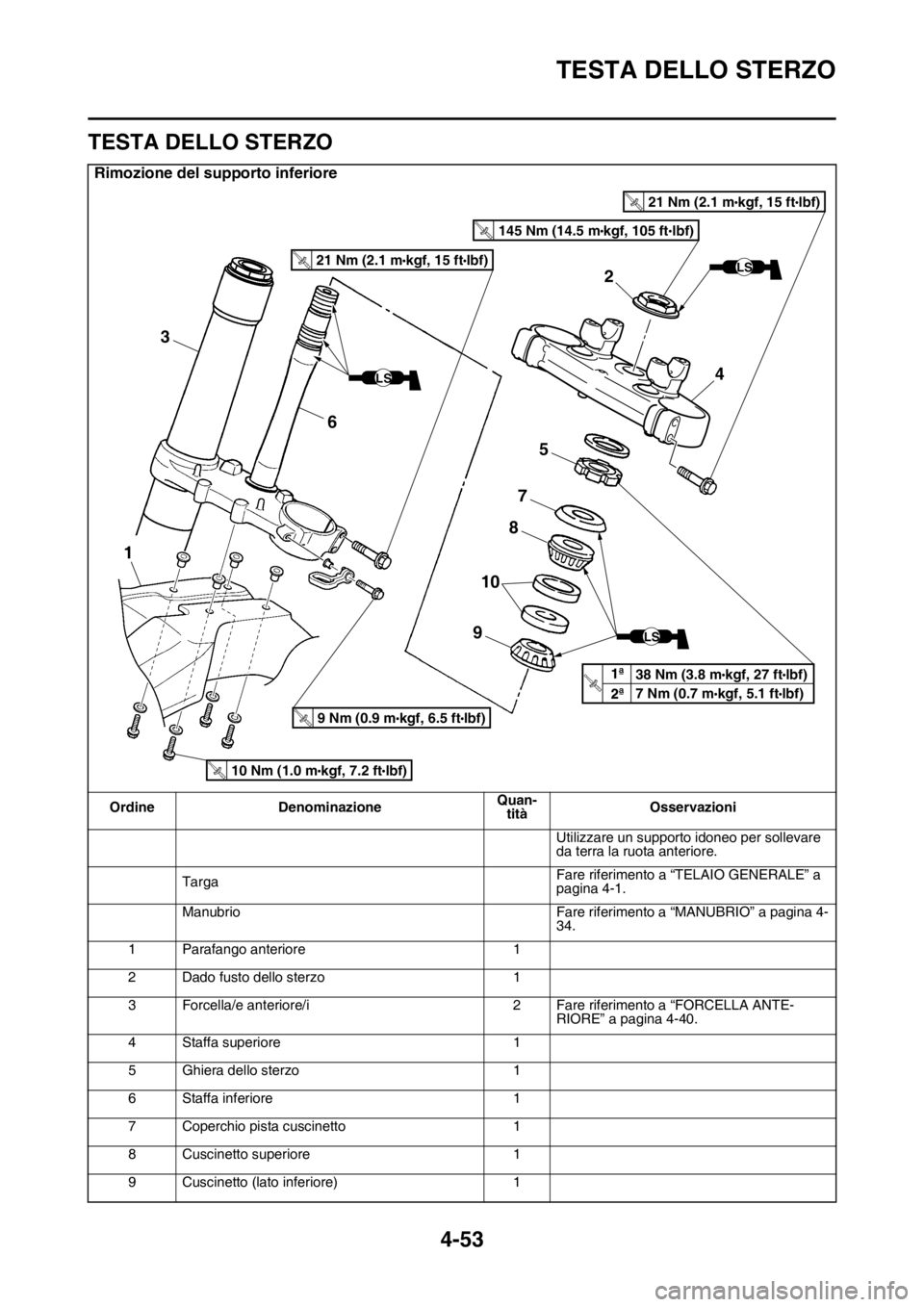

TESTA DELLO STERZO
4-53
HAS1SM5172
TESTA DELLO STERZO
Rimozione del supporto inferiore
Ordine DenominazioneQuan-
titàOsservazioni
Utilizzare un supporto idoneo per sollevare
da terra la ruota anteriore.
TargaFare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Manubrio Fare riferimento a “MANUBRIO” a pagina 4-
34.
1 Parafango anteriore 1
2 Dado fusto dello sterzo 1
3 Forcella/e anteriore/i 2 Fare riferimento a “FORCELLA ANTE-
RIORE” a pagina 4-40.
4 Staffa superiore 1
5 Ghiera dello sterzo 1
6 Staffa inferiore 1
7 Coperchio pista cuscinetto 1
8 Cuscinetto superiore 1
9 Cuscinetto (lato inferiore) 1
2
4
5
7
3
1
6
8
9
10
LS
T.R.
LS
LS
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.9 Nm (0.9 mlbf) kgf, 6.5 ft
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.10 Nm (1.0 mlbf) kgf, 7.2 ft
T.R.145 Nm (14.5 mlbf) kgf, 105 ft
38 Nm (3.8 m
lbf) kgf, 27 ft
7 Nm (0.7 m
lbf) kgf, 5.1 ft

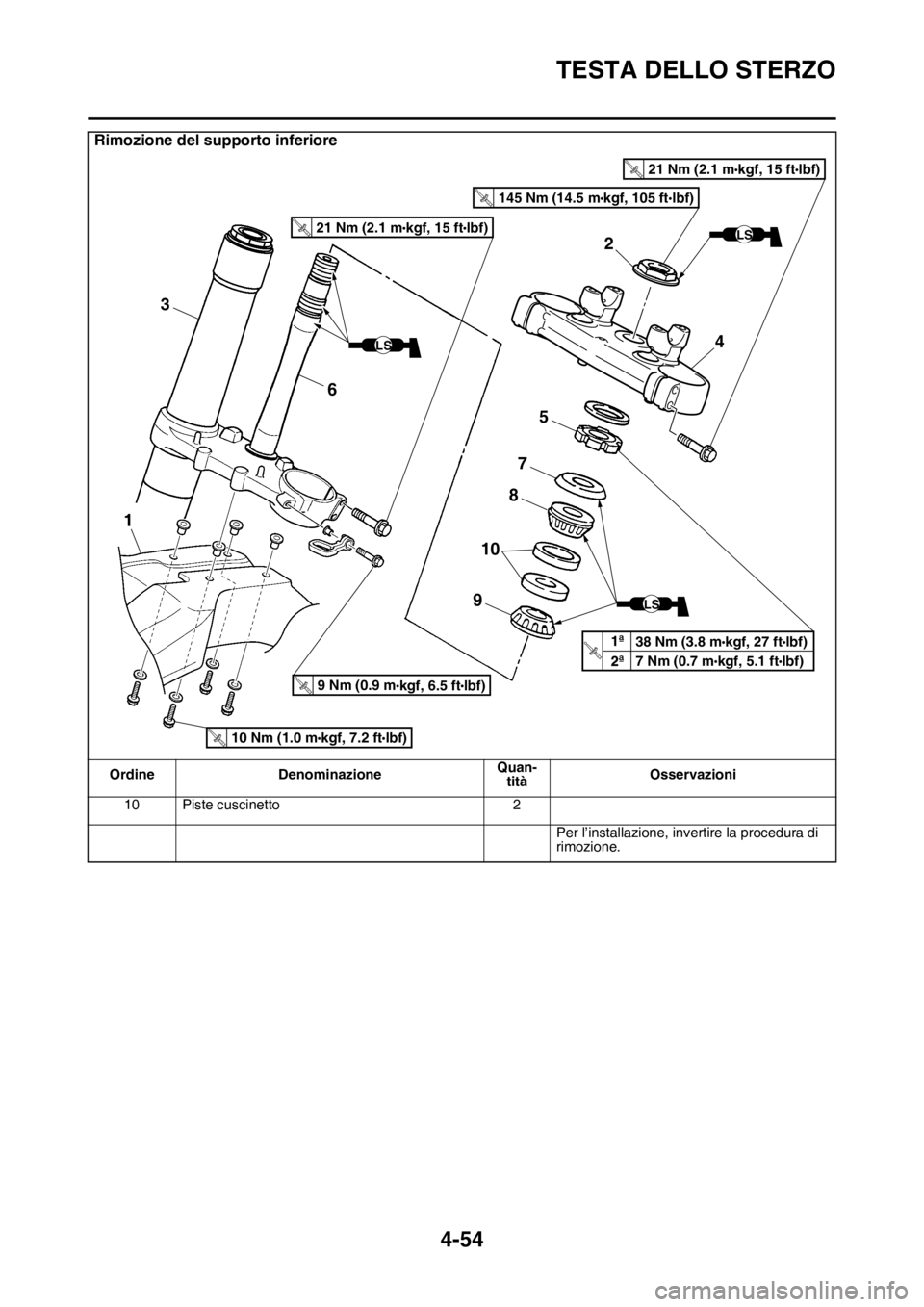

TESTA DELLO STERZO
4-54
10 Piste cuscinetto 2
Per l’installazione, invertire la procedura di
rimozione.
Rimozione del supporto inferiore
Ordine DenominazioneQuan-
titàOsservazioni
2
4
5
7
3
1
6
8
9
10
LS
T.R.
LS
LS
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.9 Nm (0.9 mlbf) kgf, 6.5 ft
T.R.21 Nm (2.1 mlbf) kgf, 15 ft
T.R.10 Nm (1.0 mlbf) kgf, 7.2 ft
T.R.145 Nm (14.5 mlbf) kgf, 105 ft
38 Nm (3.8 m
lbf) kgf, 27 ft
7 Nm (0.7 m
lbf) kgf, 5.1 ft
