2015 YAMAHA YZ250F Manuale duso (in Italian)

COMANDO A CATENA
4-71
4. Regolare:
• Parte lenta catena di trasmissione
Fare riferimento a “REGOLAZIONE TEN-
SIONE DELLA CATENA” a pagina 3-31.
ECA13550
ATTENZIONE
Se la catena di trasmissione è troppo tesa,
si avrà un sovraccarico del motore e di altre
parti vitali, mentre se è troppo allentata può
saltare e danneggiare il forcellone oscillan-
te o provocare un incidente. Pertanto si rac-
comanda di mantenere la parte lenta della
catena di trasmissione entro i limiti specifi-
cati.Tensione della catena di trasmis-
sione
50–60 mm (1.97–2.36 in)

COMANDO A CATENA
4-72

5
MOTORE
RIMOZIONE DEL MOTORE............................................................................. 5-1
RIMOZIONE DEL SILENZIATORE ............................................................ 5-7
RIMOZIONE DEL TUBO DI SCARICO 2 ................................................... 5-7
RIMOZIONE DELLA RUOTA DENTATA DI TRASMISSIONE................... 5-7
RIMOZIONE DEL MOTORE ...................................................................... 5-8
CONTROLLO DEL SILENZIATORE E DEL TUBO DI SCARICO .............. 5-8
SOSTITUZIONE DELLA FIBRA DEL SILENZIATORE .............................. 5-8
INSTALLAZIONE MOTORE ....................................................................... 5-9
INSTALLAZIONE DEL PEDALE DEL FRENO ......................................... 5-10
INSTALLAZIONE DELLA RUOTA DENTATA DI TRASMISSIONE ......... 5-10
INSTALLAZIONE DI TUBO DI SCARICO E MARMITTA ......................... 5-11
ALBERO A CAMME....................................................................................... 5-13
RIMOZIONE ALBERO A CAMME ............................................................ 5-15
CONTROLLO ALBERO A CAMME .......................................................... 5-16
CONTROLLO DELLA CATENA DI DISTRIBUZIONE E DEL PIGNONE
DELL’ALBERO A CAMME ...................................................................... 5-17
CONTROLLO DEI TENDITORI DELLA CATENA DI DISTRIBUZIONE .. 5-18
CONTROLLO SISTEMA DI DECOMPRESSIONE .................................. 5-18
INSTALLAZIONE DEGLI ALBERI A CAMME .......................................... 5-18
TESTATA........................................................................................................ 5-21
RIMOZIONE TESTA CILINDRO .............................................................. 5-23
CONTROLLO DELLA GUIDA DELLA CATENA DISTRIBUZIONE
(LATO SCARICO) ................................................................................... 5-23
CONTROLLO TESTA CILINDRO ............................................................ 5-23
INSTALLAZIONE TESTA CILINDRO ....................................................... 5-24
VALVOLE E MOLLE VALVOLE.................................................................... 5-25
RIMOZIONE DELLE VALVOLE ............................................................... 5-26
CONTROLLO DELLE VALVOLE E DEI GUIDAVALVOLE ...................... 5-27
CONTROLLO DELLE SEDI DELLE VALVOLE........................................ 5-29
CONTROLLO MOLLE DELLA VALVOLA ................................................ 5-30
CONTROLLO ALZAVALVOLE................................................................. 5-31
INSTALLAZIONE VALVOLE .................................................................... 5-31
CILINDRO E PISTONE................................................................................... 5-33
RIMOZIONE DEL PISTONE .................................................................... 5-34
CONTROLLO CILINDRO E PISTONE ..................................................... 5-34
CONTROLLO DEI SEGMENTI ................................................................ 5-35
CONTROLLO SPINOTTO ........................................................................ 5-36
INSTALLAZIONE DEL PISTONE E DEL CILINDRO ............................... 5-36
FRIZIONE....................................................................................................... 5-38
RIMOZIONE FRIZIONE ........................................................................... 5-42
CONTROLLO DISCHI D’ATTRITO .......................................................... 5-42

CONTROLLO DISCHI FRIZIONE ............................................................ 5-42
CONTROLLO MOLLE FRIZIONE ............................................................ 5-42
CONTROLLO DELLA CAMPANA DELLA FRIZIONE .............................. 5-43
CONTROLLO DEL MOZZO DELLA FRIZIONE ....................................... 5-43
CONTROLLO DELLA PIASTRA DELLA PRESSIONE ............................ 5-43
CONTROLLO DELL’ALBERO LEVA DI AGGANCIO............................... 5-43
CONTROLLO DELLE ASTE DI COMANDO DELLA FRIZIONE .............. 5-43
CONTROLLO DELL’INGRANAGGIO CONDUTTORE DELLA
TRASMISSIONE PRIMARIA ................................................................... 5-44
CONTROLLO INGRANAGGIO CONDOTTO DELLA TRASMISSIONE
PRIMARIA ............................................................................................... 5-44
INSTALLAZIONE DEL PARAOLIO .......................................................... 5-44
INSTALLAZIONE DEL COPERCHIO CARTER DESTRO ....................... 5-44
INSTALLAZIONE FRIZIONE .................................................................... 5-45
INSTALLAZIONE DEL PEDALE D’AVVIAMENTO .................................. 5-47
AVVIAMENTO A PEDALE............................................................................. 5-48
RIMOZIONE DEL GRUPPO ALBERO PEDALE ...................................... 5-49
CONTROLLO DELL’ALBERO PEDALE E DELLA RUOTA CON
CRICCHETTO ......................................................................................... 5-49
CONTROLLO DELL’INGRANAGGIO PEDALE, DELL’INGRANAGGIO
FOLLE PEDALE E DELLA RUOTA CON CRICCHETTO ....................... 5-49
INSTALLAZIONE DEL GRUPPO ALBERO PEDALE .............................. 5-49
INSTALLAZIONE DELL’INGRANAGGIO FOLLE PEDALE ..................... 5-50
ALBERO DEL CAMBIO................................................................................. 5-51
RIMOZIONE DEL GRUPPO GUIDA DEL CAMBIO E LEVA DEL
CAMBIO .................................................................................................. 5-53
RIMOZIONE DEL SEGMENTO................................................................ 5-53
CONTROLLO ALBERO DEL CAMBIO .................................................... 5-53
CONTROLLO DEL GRUPPO GUIDA DEL CAMBIO E LEVA DEL
CAMBIO .................................................................................................. 5-53
CONTROLLO LEVA DI FERMO .............................................................. 5-53
INSTALLAZIONE DELLA LEVA DI ARRESTO ........................................ 5-54
INSTALLAZIONE DEL SEGMENTO ........................................................ 5-54
INSTALLAZIONE DEL GRUPPO GUIDA DEL CAMBIO E LEVA DEL
CAMBIO .................................................................................................. 5-54
INSTALLAZIONE ALBERO DEL CAMBIO ............................................... 5-55
INSTALLAZIONE DEL PEDALE DEL CAMBIO ....................................... 5-55
POMPA DELL’OLIO E INGRANAGGIO DELL’EQUILIBRATORE............... 5-56
RIMOZIONE DELL’EQUILIBRATORE ..................................................... 5-59
CONTROLLO DELL’INGRANAGGIO CONDUTTORE TRASMISSIONE
PRIMARIA, DELL’INGRANAGGIO CONDUTTORE ALBERO
EQUILIBRATORE E DELL’INGRANAGGIO CONTRAPPESO
EQUILIBRATORE ................................................................................... 5-59
CONTROLLO EQUILIBRATORE ............................................................. 5-59
CONTROLLO POMPA OLIO.................................................................... 5-59
MONTAGGIO DELLA POMPA DELL’OLIO ............................................. 5-60
INSTALLAZIONE DELLA POMPA DELL’OLIO E DELL’INGRANAGGIO
DELL’EQUILIBRATORE .......................................................................... 5-60

GENERATORE E AVVIAMENTO UNIDIREZIONALE................................... 5-63
RIMOZIONE DEL GENERATORE ........................................................... 5-64
CONTROLLO DEL MAGNETE IN CA ...................................................... 5-64
CONTROLLO DELLA LINGUETTA WOODRUFF ................................... 5-64
INSTALLAZIONE DEL GENERATORE ................................................... 5-64
CARTER......................................................................................................... 5-66
SMONTAGGIO CARTER ......................................................................... 5-69
RIMOZIONE DEL CUSCINETTO DEL CARTER ..................................... 5-69
CONTROLLO DELLA CATENA DI DISTRIBUZIONE, DELLA GUIDA
DELLA CATENA DI DISTRIBUZIONE E DEL FILTRO DELL’OLIO ........ 5-70
CONTROLLO CARTER ........................................................................... 5-70
INSTALLAZIONE DEL PARAOLIO .......................................................... 5-70
MONTAGGIO DEL CARTER ................................................................... 5-70
GRUPPO ALBERO MOTORE E CONTRALBERO DI BILANCIAMENTO... 5-72
RIMOZIONE DEL GRUPPO ALBERO MOTORE .................................... 5-73
CONTROLLO DEL GRUPPO ALBERO MOTORE .................................. 5-73
INSTALLAZIONE DEL GRUPPO ALBERO MOTORE............................. 5-74
INSTALLAZIONE DEL CONTRALBERO DI BILANCIAMENTO .............. 5-74
TRASMISSIONE............................................................................................. 5-75
RIMOZIONE TRASMISSIONE ................................................................. 5-76
CONTROLLO DELLE FORCELLE DI INNESTO CAMBIO ...................... 5-76
CONTROLLO DEL GRUPPO TAMBURO SELETTORE CAMBIO .......... 5-77
CONTROLLO DELLA TRASMISSIONE................................................... 5-77
INSTALLAZIONE TRASMISSIONE ......................................................... 5-77

RIMOZIONE DEL MOTORE
5-1
HAS1SM5196
NOTA
Questo paragrafo è rivolto a coloro che possiedono già conoscenze e competenze di base relative
alla manutenzione di motocicli Yamaha (p.es. concessionari Yamaha, tecnici della manutenzione,
ecc.). Alle persone con scarse conoscenze e competenze in materia di manutenzione si consiglia di
non eseguire alcun intervento di ispezione, regolazione, smontaggio o rimontaggio facendo esclusi-
vamente riferimento al presente manuale. Ciò potrebbe comportare problemi di manutenzione e dan-
ni meccanici.
HAS1SM5197RIMOZIONE DEL MOTORE

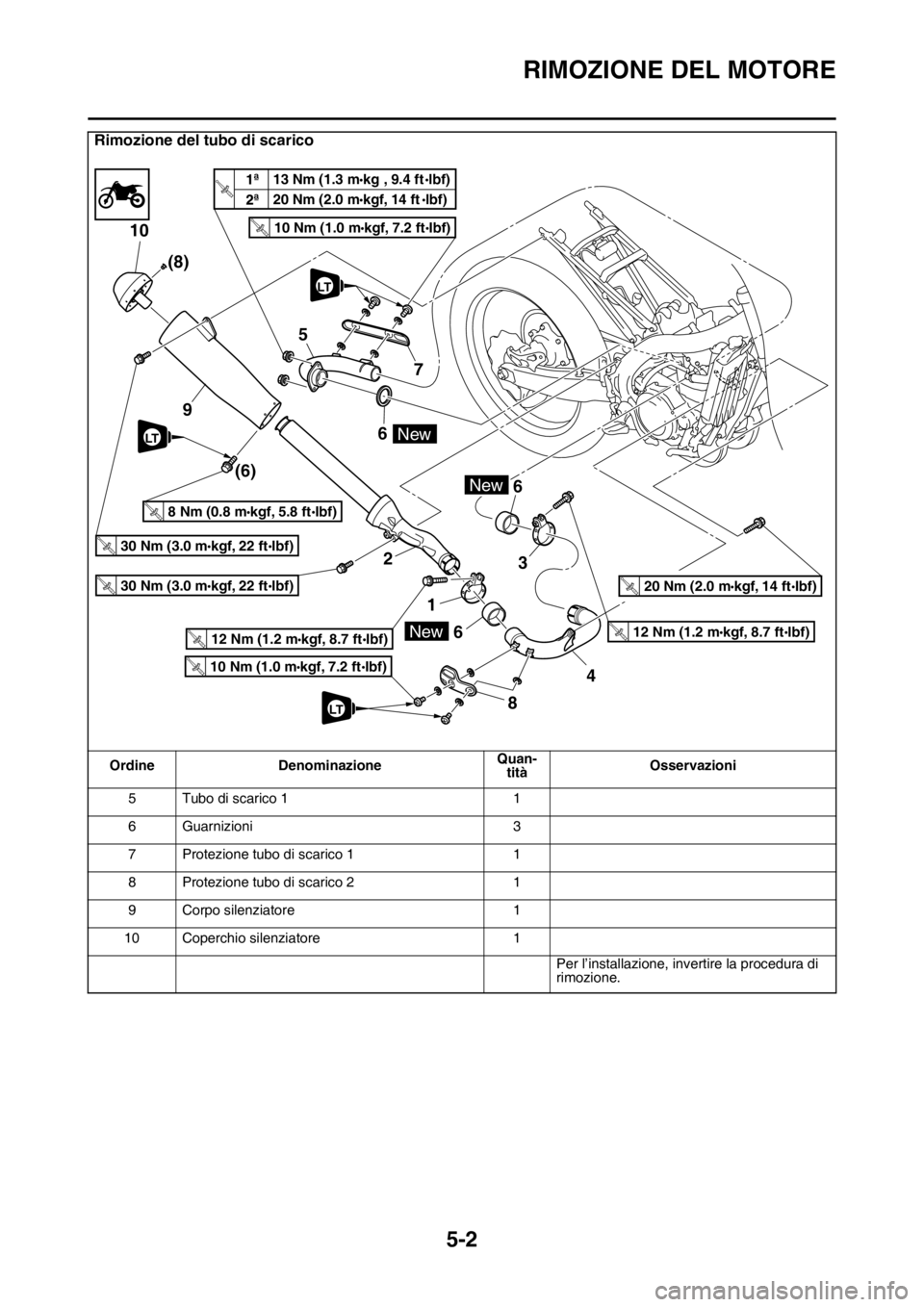

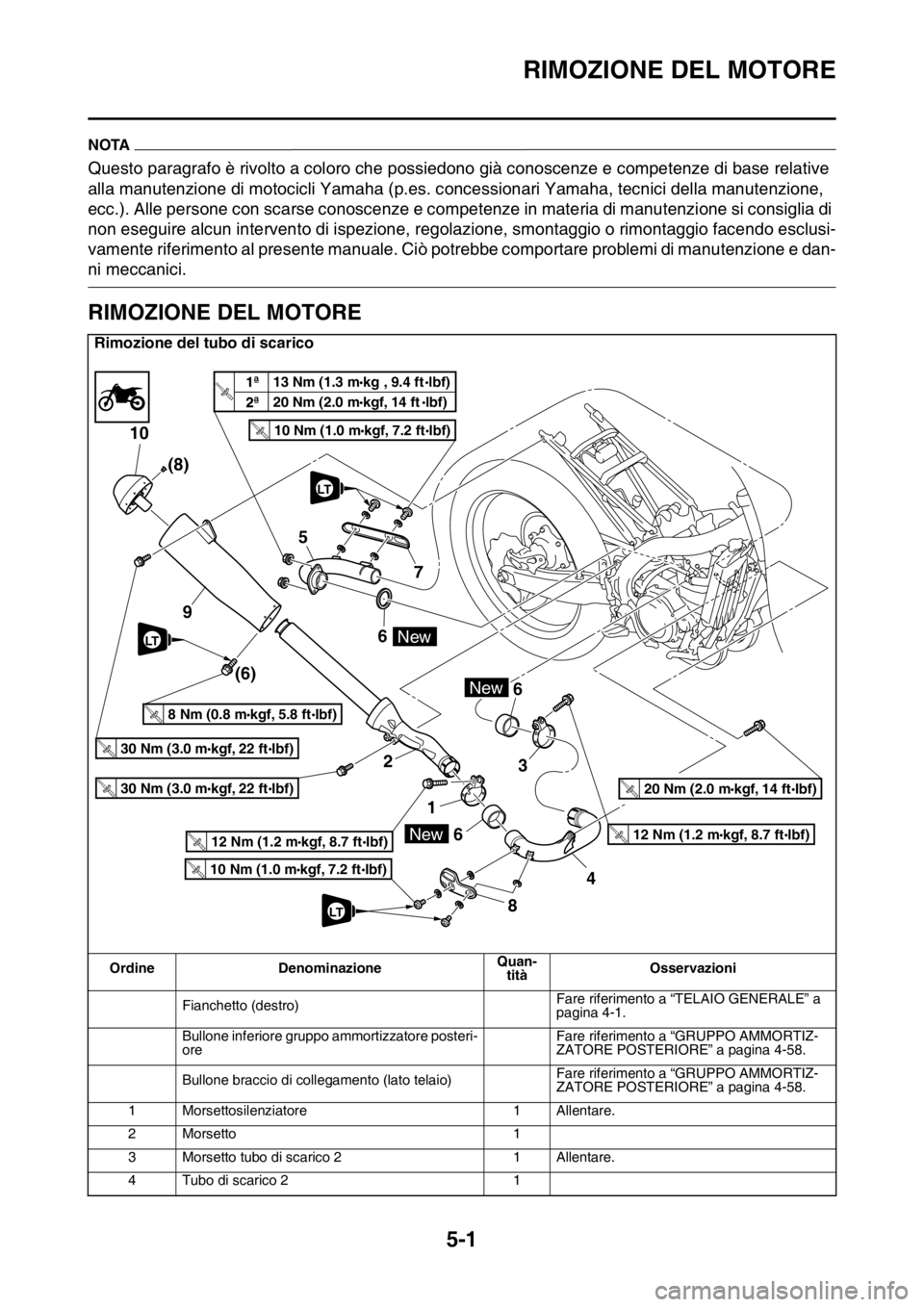

Rimozione del tubo di scarico
Ordine DenominazioneQuan-
titàOsservazioni
Fianchetto (destro)Fare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Bullone inferiore gruppo ammortizzatore posteri-
oreFare riferimento a “GRUPPO AMMORTIZ-
ZATORE POSTERIORE” a pagina 4-58.
Bullone braccio di collegamento (lato telaio)Fare riferimento a “GRUPPO AMMORTIZ-
ZATORE POSTERIORE” a pagina 4-58.
1 Morsettosilenziatore 1 Allentare.
2Morsetto 1
3 Morsetto tubo di scarico 2 1 Allentare.
4 Tubo di scarico 2 1
10
5
9
2 6
1
66
3
84 7 (8)
(6)
30 Nm (3.0 m kgf, 22 ft Ibf)T.R.
30 Nm (3.0 m kgf, 22 ft Ibf)T.R.
8 Nm (0.8 m kgf, 5.8 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
New
New
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
20 Nm (2.0 m kgf, 14 ft Ibf)T.R.
New
20 Nm (2.0 m kgf, 14 ft lbf) 13 Nm (1.3 m kg , 9.4 ft lbf)T.R.
LT
LT
LT

RIMOZIONE DEL MOTORE
5-2
5 Tubo di scarico 1 1
6 Guarnizioni 3
7 Protezione tubo di scarico 1 1
8 Protezione tubo di scarico 2 1
9 Corpo silenziatore 1
10 Coperchio silenziatore 1
Per l’installazione, invertire la procedura di
rimozione.
Rimozione del tubo di scarico
Ordine DenominazioneQuan-
titàOsservazioni
10
5
9
2 6
1
66
3
84 7 (8)
(6)
30 Nm (3.0 m kgf, 22 ft Ibf)T.R.
30 Nm (3.0 m kgf, 22 ft Ibf)T.R.
8 Nm (0.8 m kgf, 5.8 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
New
New
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
20 Nm (2.0 m kgf, 14 ft Ibf)T.R.
New
20 Nm (2.0 m kgf, 14 ft lbf) 13 Nm (1.3 m kg , 9.4 ft lbf)T.R.
LT
LT
LT

RIMOZIONE DEL MOTORE
5-3
Rimuovere le parti elettroniche
Ordine DenominazioneQuan-
titàOsservazioni
Utilizzare un supporto idoneo per sollevare
da terra la ruota anteriore.
SellaFare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Fianchetto (sinistro/destro)Fare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Presa d’aria (sinistra/destra)Fare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Serbatoio del carburanteFare riferimento a “SERBATOIO DEL CAR-
BURANTE” a pagina 7-1.
Coperchio della cassa del filtro
1 Raddrizzatore/regolatore 1
2ECU 1
3 Bobina di accensione 1
4 Condensatore 1
5 Interruttore folle 1
6 Connettore magnete in CA 1 Scollegare.
7Connettore del sensore di posizione dell’albero
motore1 Scollegare.
T.R.
T.R.
T.R.T.R.
8 3
7
6
154
2
LT
New
LS
