2015 YAMAHA YZ250F Manuale duso (in Italian)

PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTI
2-24
Bullone e parapolvere perno pinza freno anteriore
Estremità asta di spinta pompa freno anteriore
Kit pompa freno anteriore
Pistoncino della pinza freno posteriore
Guarnizione pistoncino della pinza freno posteriore
Guarnizione parapolvere pinza freno posteriore
Superficie esterna del pistoncino pinza freno posteriore
Bullone e parapolvere perno pinza freno posteriore
Estremità asta di spinta pompa freno posteriore
Kit pompa del freno posteriorePunto di lubrificazione Tipi di lubrificantiS
S
S
S
S
S

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-25
HAS1SM5063
TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
HAS1SM5064SCHEMI DI LUBRIFICAZIONE

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-26

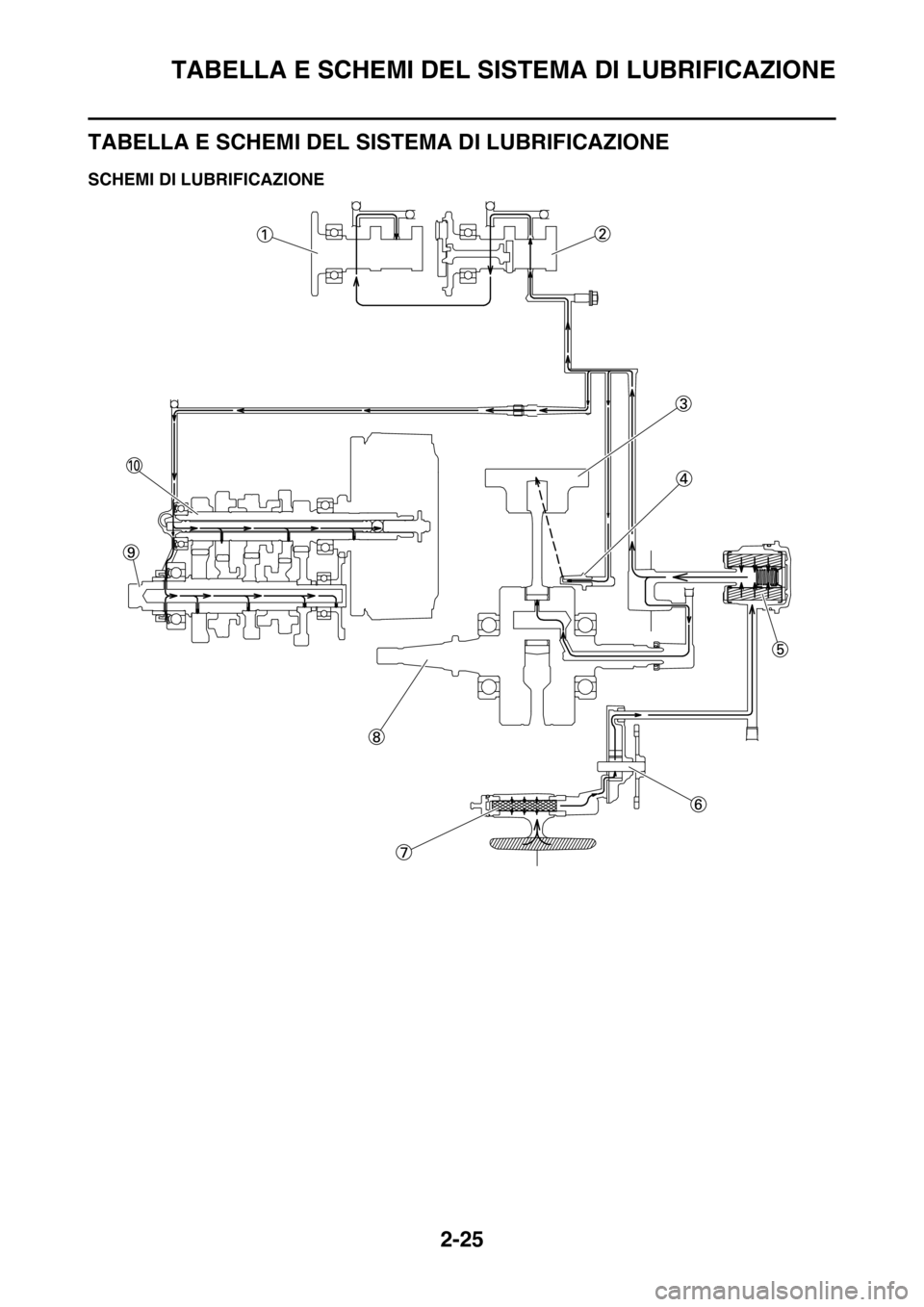

1. Albero a camme di aspirazione
2. Albero a camme di scarico
3. Pistone
4. Ugello olio
5. Elemento filtro olio
6. Pompa dell’olio
7. Filtro olio
8. Albero motore
9. Asse conduttore
10. Asse principale

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-27

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-28

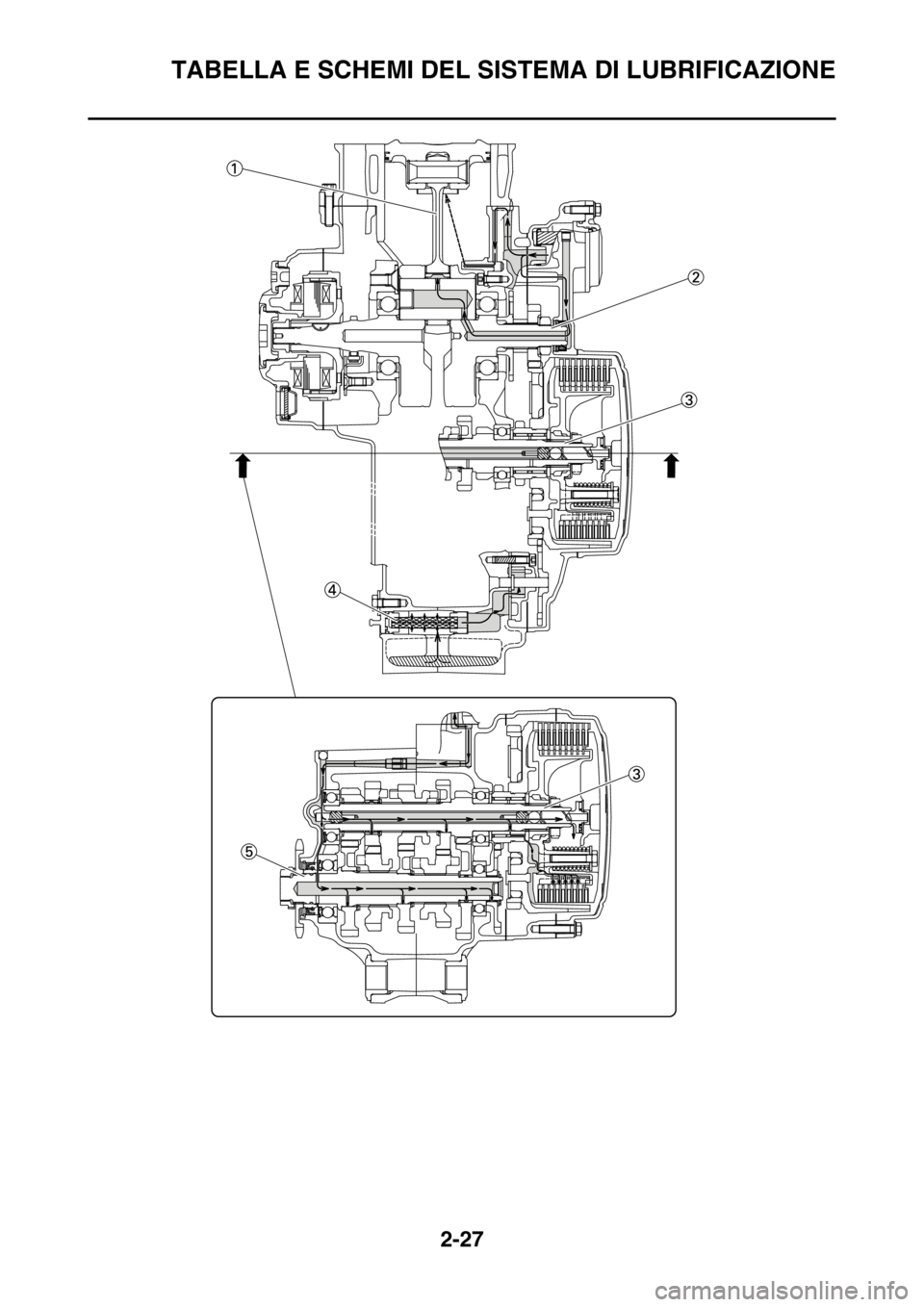

1. Biella
2. Albero motore
3. Asse principale
4. Filtro olio
5. Asse conduttore

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-29

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-30

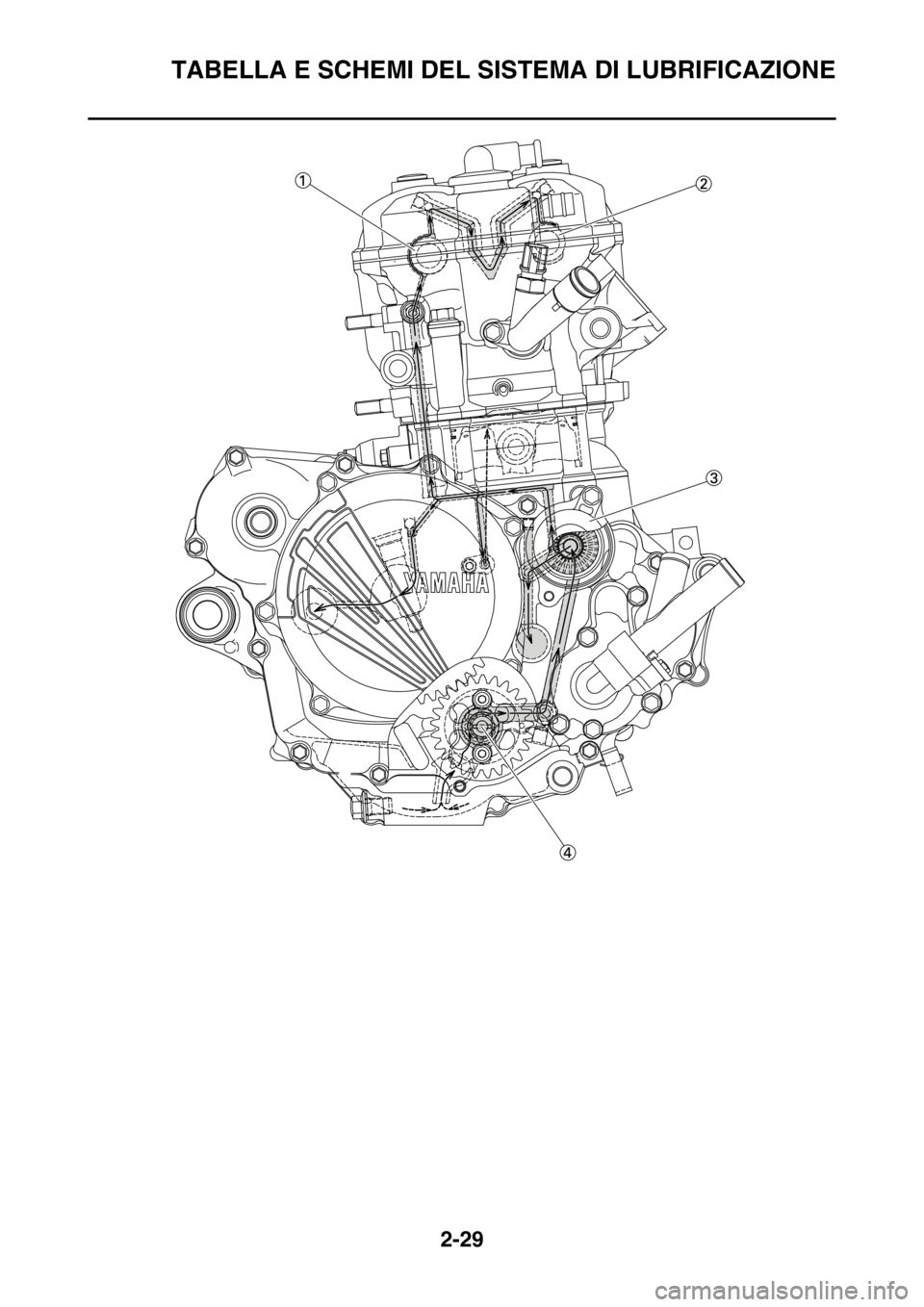

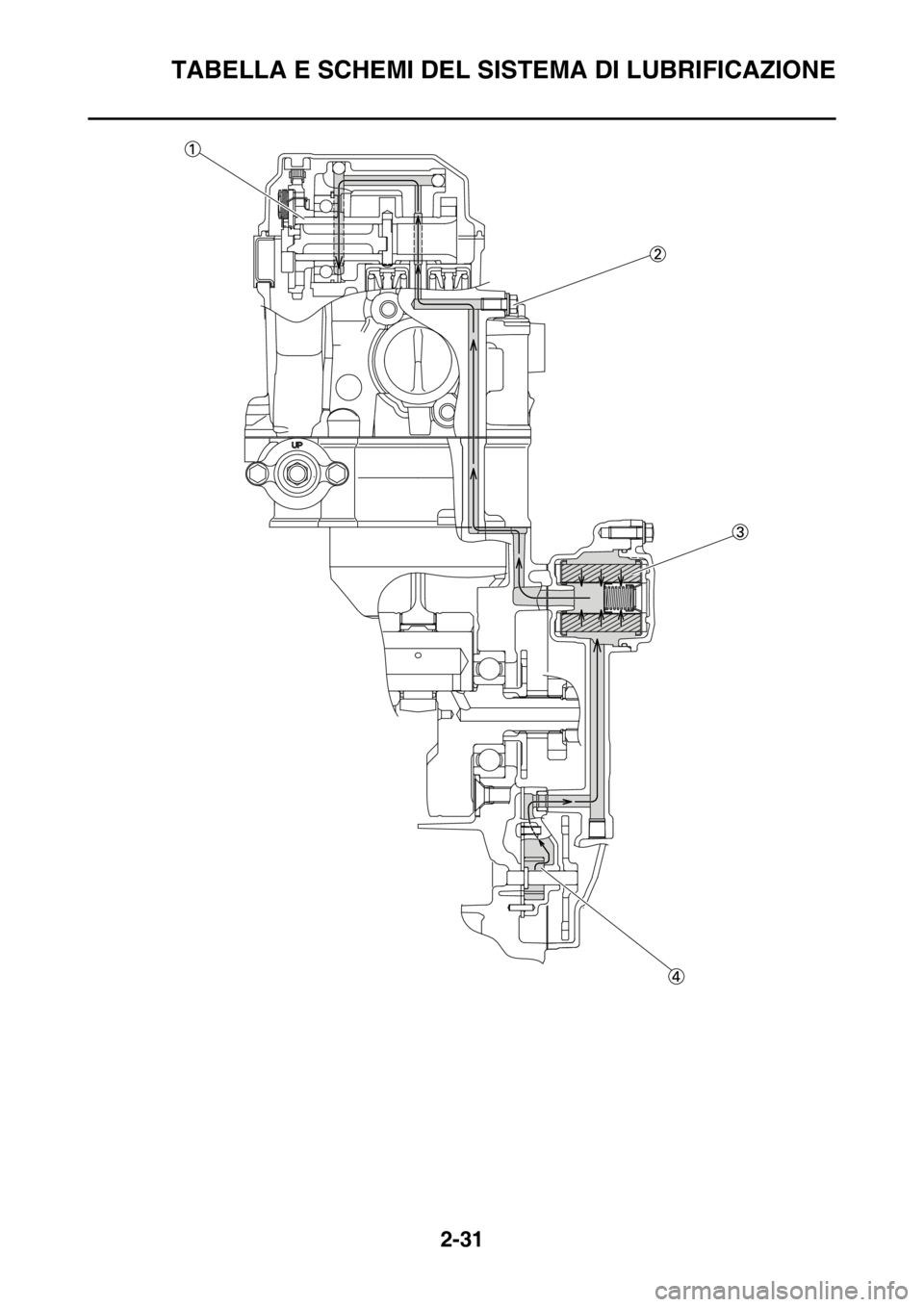

1. Albero a camme di scarico
2. Albero a camme di aspirazione
3. Elemento filtro olio
4. Pompa dell’olio

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-31
