BESCHRIJVING
2- 3
123
4
5
6
7
8
9
10
11
12
DAU104 31

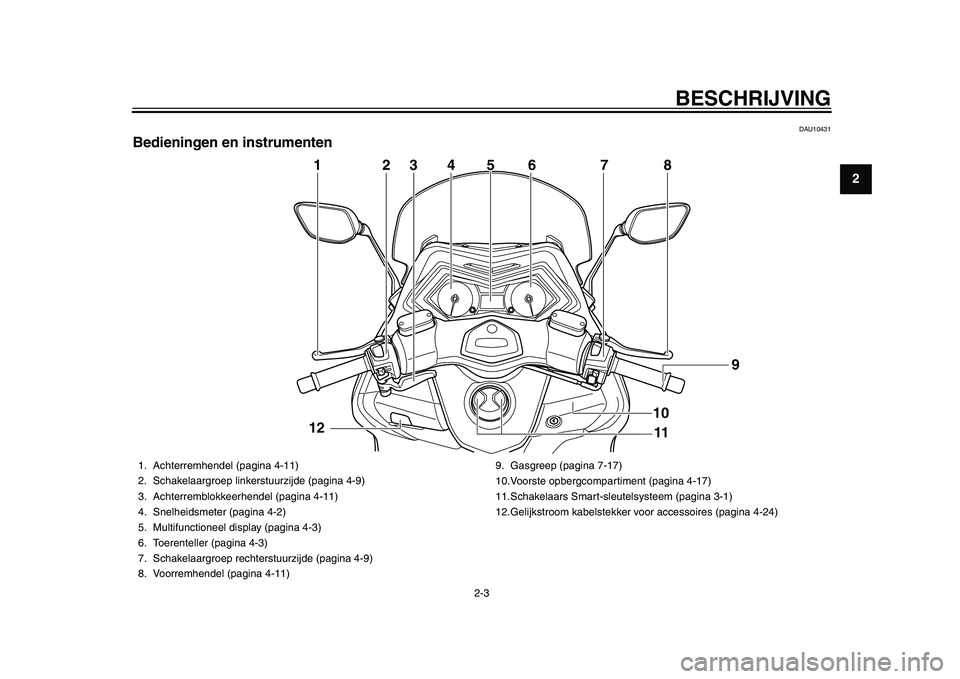

Bedieningen en instrumenten
4
2
3
6
7
8
1
11 9
5
10
12
1. Achterremhendel (p
agina 4-11)
2. Sch akel aargroep linker stuurzijde (p agina 4-9)
3.Achterrem blokkeerhendel (p agina 4-11)
4. Snelheid smeter (p agina 4-2)
5. M ultifunctioneel di spl ay (p agin a 4- 3)
6. Toerenteller (p agina 4-3)
7. Sch akel aargroep rechter stuurzijde (p agina 4-9)
8. Voorremhendel (p agina 4-11) 9.G
asgreep (p agina 7-17)
10.Voor ste opbergcompa rtiment (pagina 4-17)
11. Sch ake

l aar s S mart- sle utel sys teem (p agina 3-1)
12.Gelijk stroom k abelstekker voor accessoire s (p agin a 4-24)
2PW-9-D0_1.book 3 ページ ２０１５年２月２０日　金曜日　午前１１時１９分

3-1
1
23
4
5
6
7
8
9
10
11
12
S MART- SLEUTELS YSTEEM
DAU61663
S mart-sleutelsysteemD ankzij het Sm art- sle utel sy steem k an de
m achine worden bediend zonder ge bru ik
v a n een mech ani sche sle utel.
WAARSCHUWING
DWA14704

Houd geïmplanteerde pacemakers
of hartdefibrillators, alsmede ande-
re elektrische medische apparaten
uit de buurt van de op het voertuig
gemonteerde antenne (zie afbeel-
ding).

Door de antenne uitgezonden radio-
golven kunnen de werking van der-
gelijke apparaten beïnvloeden
indien deze in de nabijheid zijn.

Als u drager bent van een elektrisch
medisch apparaat, raadpleeg dan
een arts of de fabrikant van het ap-
paraat voordat u dit voertuig gaatgebruiken. N
aas t een a ntenne op de m achine bestaa t
het Sm art- sle utel sys teem uit de
S m art- sle utel, het controlel ampje v an het
S m art- sle utel systeem, de sch akel aar “ON/
”, de sch akel aar “OFF/LOCK” en de
s ch akel aar “SEAT OPEN/ ”.
1. Antenne op de m achine
1. Sm art- sle utel
1
1
1. Controlel ampje Sm art- sle utel sys teem
“”
1. Sch akel aar “ON/ ”
1
1
2PW-9-D0_1.book 1 ページ ２０１５年２月２０日　金曜日　午前１１時１９分

SMART- SLEUTEL SYSTEEM
3-2
1
234
5
6
7
8
9
10
11
12
LET OP
DCA1576 3
Het Smart-sleutelsysteem gebruikt
zwakke radiogolven. Het Smart-sleutel-
systeem werkt in de volgende situaties
mogelijk niet.
De Smart-sleutel is geplaatst in een
locatie die is blootgesteld aan ster-
ke radiogolven of andere elektro-
magnetische ruis

Er bevinden zich faciliteiten in de
buurt die sterke radiogolven uitzen-
den (televisie- of radiotorens, ener-
giecentrales, uitzendstations,
luchthavens, etc.)

U draagt of gebrui kt communicatie-
apparaten zoals radio’s of mobiele
telefoons dicht bij uw Smart-sleutel

De Smart-sleutel maakt contact met
of wordt bedekt door een metalen
voorwerp

Andere voertuigen die zijn uitgerust
met een Smart-sleutelsysteem be-
vinden zich in de nabijheid
Verplaats de Smart-sleutel in zulke situ-
aties naar een andere locatie en voer de
bewerking opnieuw uit. Als dit het pro-
bleem niet oplost gebruikt u de mechani-
sche sleutel om de bewerking in de
noodmodus uit te voeren (zie pagina
7-38).
DAU615 82
Bereik van het
S mart-sleutelsysteemHet bereik v an het S mart- sle utel sys teem
b edr aagt ongeveer 80 cm ( 31.5 in) v anaf
het midden v an het stuur.OPMERKING
A angezien het Sm art- sle utel sys teem
geb ru ikm aakt v an zw akke r adiogol-
ven, ka n het bereik erv an worden be-
1. Sch akel aar “ SEAT OPEN/ ”
2. Sch akel aar “OFF/LOCK”
1
2
2PW-9-D0_1.book 2 ページ ２０１５年２月２０日　金曜日　午前１１時１９分

SMART- SLEUTELS YSTEEM
3- 3
1
23
4
5
6
7
8
9
10
11
12
ënvloed door de omgeving.

Al s de batterij v an de Sm art- sle utel
ontl aden r aakt, werkt de Sm art- sle utel
mogelijk niet of k an het b ereik erv an
zeer klein worden.

Al s de S mart- sle utel wordt uitges cha-
keld za l de machine de Sm art- sle utel
niet herkennen, zelf s a ls deze zich b in-
nen het bereik bevindt.

Al s sch akel aar “ON/ ”, de sch ake-
l aar “OFF/LOCK” of de s chakel aar
“ S EAT OPEN/ ” herh aaldelijk wor-
den ingedr ukt terwijl de Sm art- sle utel
buiten bereik i s of niet met de m achine
k a n comm uniceren, worden alle sch a-
kel aar s tijdelijk uitges chakeld.

Al s de S mart- sle utel in het voor ste of
a chter ste opb ergcompa rtiment wordt
gepl aatst, k an de comm unic atie t us-
s en de S mart- sle utel en de m achine
worden verhinderd. Al s de ba gage-
r u imte achter wordt vergrendeld terwijl
de Sm art- sle utel erin zit, k an het
S m art- sle utel sy steem worden uitge-
s ch akeld. Dr aag de S mart- sle utel altijd
b ij u.

Al s u de m achine achterl aat, vergren-
del da n het stuur slot en neem de
S m art- sle utel mee. A anbevolen wordtom de S mart- sle utel uit te sch akelen.
DAU6164 3
De Smart-sleutel en
mechanische sleutel gebruiken
WAARSCHUWING
DWA17 952

U dient de S mart Key bij u te dra-
gen. Bewaar deze niet in het voer-
tuig.

Wees erop alert dat wanneer de
S mart Key zich binnen het wer-
kingsbereik bevindt, andere perso-
nen die de S mart Key niet dragen de
motor kunnen starten en het voer-tuig kunnen bedienen.
De m achine wordt geleverd met één
S m art- sle utel (met een geïntegreerde me-
ch ani sche sle utel) en één mech ani sche re-
s erve sle utel met een identific atiel abel.
Bew aar de mech ani sche re serve sle utel en
het l abel afzonderlijk v an de S mart-s leutel.
Al s de S mart- sle utel besch adigd of verloren
r aa kt, of w anneer de batterij ontl aden is ,
k u nt u in pl aats d aa rvan d
e mech ani sche
s le utel ge bru iken. Het z adel k an worden ge-
opend, het identific atienu mmer v an het
S m art- sle utel systeem k an ha ndmatig wor-
den ingevoerd, en de m achine k an worden
geb ru ikt. (Zie p agina 7-38.) We r aden u aan
om het identificatienummer te noteren
voor noodgevallen. Al
s de S mart- sle utel en het identific atiel abel
v a n de mech ani sche sle utel beide verloren
of be sch ad
igd zijn ger aakt en het identific a-
tienu mmer niet i s genoteerd, moet het ge-
hele Sm art- sle utel sy steem worden
verv angen.
OPMERKINGHet identific atienu mmer i s ook vermeld opde Sm art- sle utel zelf.1. Mech anische sle utel
2. Sm art- sle utel
3. Identific atienummerl abel12 13
2PW-9-D0_1.book 3 ページ ２０１５年２月２０日　金曜日　午前１１時１９分

SMART- SLEUTEL SYSTEEM
3-4
1
234
5
6
7
8
9
10
11
12
LET OP
DCA2157 3
De Smart-sleutel bevat elektronische
precisieonderdelen. Neem de volgende
voorzorgsmaatregelen om storingen of
schade te voorkomen.
Plaats of bewaar de Smart-sleutel
niet in een opbergcompartiment. De
S mart-sleutel kan beschadigd ra-
ken door rijtrillingen of overmatige
hitte.

Laat de S mart-sleutel niet vallen,
buig deze niet en stel deze niet
bloot aan harde schokken.

Dompel de Smart-sleutel niet onder
in water of andere vloeistoffen.

Plaats geen zware voorwerpen op
de Smart-sleutel en stel deze niet
bloot aan overmatige druk.

Plaats de Smart-sleutel niet in een
omgeving met direct zonlicht, hoge
temperaturen of een hoge vochtig-
heidsgraad.

Probeer niet om de Smart-sleutel te
slijpen of te wijzigen.

Houd de Smart-sleutel uit de buurt
van sterke magnetische velden en
magnetische voorwerpen zoals
sleutelhouders, televisies en com-
puters.

Houd de Smart-sleutel uit de buurt
van elektrische medische appara-
tuur.

Laat de S mart-sleutel niet in contact
komen met olie, polijstmiddel of
agressieve chemische stoffen.
Hierdoor kan de behuizing van deS mart-sleutel verkleuren of barsten.
OPMERKING
De leven sd uur va n de batterij v an de
S m art- sle utel i s ongeveer twee j aar,
m aa r dit k an v ariëren naa rgelang de
geb ru ik som sta ndigheden.

De batterij v an de S mart- sle utel k an
ontl aden r aken, zelf s a ls deze op af-
s ta nd v an het voert uig wordt b ewaard
en niet wordt ge bru ikt.

Al s de Sm art-s leutel doorlopend r adio-
golven ontv angt, z al de ba tterij van de S
m art- sle utel snel ontla den raken.
(Bijvoor beeld als de S mart-s leutel in
de omgeving v an elektris che app ara -
ten zo als televi sie s, r adio’s of comp u-
ter s wordt bew aard.)
Verv ang de batterij v an de S mart- sle utel als
het controlel ampje v an het Sm art- sle utel sy-
s teem ongeveer 20 seconden knippert
w anneer de m achinevoeding wordt inge-
s ch akeld of w anneer het controlel ampje
v a n het S mart- sle utel sy steem niet gaat
b ra nden wa nneer op de sch akel aar “ON/
OFF” wordt gedr ukt. (Zie p agina 3 -6.) Al s
het Sm art- sle utel syste
em niet werkt n a het
verv angen v an de batterij v an de
S m art- sle utel, l aat d an een Y am aha dea ler
de m achine controleren.
OPMERKINGU k unt m axim aal ze s S m art-s leutel s regi-
s treren voor dezelfde m achine. Neem voor
extr a S m art- sle utel s cont act op met uwY am aha de aler.
1. Identific atienummer
1 1
2PW-9-D0_1.book 4 ページ ２０１５年２月２０日　金曜日　午前１１時１９分

SMART- SLEUTELS YSTEEM
3-5
1
23
4
5
6
7
8
9
10
11
12
DAU61673
S mart-sleutelAl s de S mart- sle utel i s inges chakeld en b in-
nen het bereik wordt ge bra cht, stelt het
S m art- sle utel systeem u in s taat om het
voert uig te bedienen zonder een mecha ni-
s che sle utel in te steken.
De Smart-sleutel in- en uitschakelen
Ho ud om de Sm art- sle utel in of uit te sch a-
kelen de sch akel aar “ON/OFF” ongeveer
één seconde ingedr ukt. Al s de S mart- sle u-
te

l i s u itges chakeld k an de m achine niet
worden bediend, zelf s niet als de
S m art- sle utel binnen het bereik va n de ma-
chine wordt geb ra cht. Sch akel de
S m art- sle utel in en b reng deze binnen het
b ereik va n de machine. (Zie p agina 3 -2.)
OPMERKINGOm batterijc apaciteit te sp aren, sch akelt de
S m art- sle utel zichzelf ongeveer een week
n adat de m achine voor het l aatst i s ge bru ikt
autom atis ch uit. Sch akel de Sm art- sle utel inalvorens de machine weer te ge bru iken.
De mechanische sleutel gebruiken
Dr uk op de vrijg aveknop op de beh uizing
v a n de S mart- sle utel om de mecha nische
s le utel uit te s chuiven. Vo uw de mech ani-
s che sle utel eenvo udigweg ter ug in de b e-
h uizing als u kl aa r bent.OPMERKINGDe mech ani sche sle utel wordt ge bru ikt voor
de bra nd stofta nkdop, het voor ste op berg-
comp artiment en het z adel slot. (Zie p agina
4-1 3, 4-17 en 7- 38.)
1.Sch akel aar “ON/OFF”
2. Controlel ampje Sm art- sle utel
1
2
1. Mech anische sle utel
2. Ontgrendeling sknop
12
2PW-9-D0_1.book 5 ページ ２０１５年２月２０日　金曜日　午前１１時１９分

SMART- SLEUTEL SYSTEEM
3-6
1
234
5
6
7
8
9
10
11
12
DAU6160 3
De batterij van de Smart-sleutel
vervangenVerv ang de ba tterij in de volgende situa ties.
Al s het controlel ampje v an het
S m art- sle utel systeem ongeveer 20
s econden knippert als de m achinevoe-
ding wordt inge sch akeld.

Al s het controlel ampje v an het
S m art- sle utel systeem niet g aat bra n-
den wa nneer u op de s chakel aar “ON/
OFF” dr ukt.WAARSCHUWING
DWA14724

De batterij en andere verwijderbare
onderdelen kunnen bij inslikken
schadelijk zijn. Houd de batterij en
andere verwijderbare onderdelen weg van kinderen.

S
tel de batterij niet bloot aan directzonlicht of andere warmtebronnen.
LET OP
DCA157 84

Gebruik een doek wanneer u de be-
huizing van de Smart-sleutel opent
met een schroevendraaier. Bij
rechtstreeks contact met harde
voorwerpen kan de Smart-sleutel
beschadigd of bekrast raken.

Voorkom dat de waterdichte afdich-
ting beschadigd of vervuild raakt.

Raak de interne circuits en aanslui-
tingen niet aan. Hierdoor kunnen
storingen ontstaan.

Oefen geen overmatige kracht uit
op de Smart-sleutel bij het vervan-
gen van de batterij.

Zorg ervoor dat de batterij correct
wordt geplaatst. Controleer de rich-
ting van de positieve/“+” kant vande batterij.
De batterij van de Smart-sleutel vervan-
gen 1. Open de behu izing v an de S mart- sle u-
tel zo als getoond. 2. Verwijder de
sch akel aarplaat en rege-
leenheid uit de b ehuizing v an de
S m art- sle utel.
3 . Verwijder het batterijdek sel.
4. Verwijder de ba tterij.
1. Controlelampje Sm art- sle utel sy steem
“”
1
1. Acc ukap
2. Bediening seenheid
3. Sch akel aarpl aat
3
1
2
2PW-9-D0_1.book 6 ページ ２０１５年２月２０日　金曜日　午前１１時１９分

SMART- SLEUTELS YSTEEM
3-7
1
23
4
5
6
7
8
9
10
11
12
OPMERKINGVoer de verwijderde batterij af volgen s delok aal geldende voor schriften.
5. Pl aats een nieu we batterij zo als ge-
toond. Let op de pol ariteit v an de bat-
terij.
6. Breng het batterijdek sel aan.
7. Breng de sch akel aarplaat en rege-
leenheid aan in de b ehuizing v an de
S m art- sle utel.
8 . Klik de b ehuizing v an de S mart- sle utel
voorzichtig dicht.
DAU616 33
Machinevoeding inschakelen en
stuurslot loszetten1. Houd met de Sm art-s leutel inge sch a-
keld en binnen het bereik de sch ake-
l aa r “ON/ ” één s econde ingedrukt.
2. N a verific atie v an de S mart- sle utel
klinkt de zoemer twee keer, g aat het
controlel ampje v an het S mart- sle utel-
s y steem kort b ra nden en wordt het
s tuu rs lot (indien vergrendeld) autom a-
ti s ch lo sgezet.OPMERKING
Al s het stuur slot zichzelf niet autom a-
ti s ch k an los zetten, g aat het controle-
l a mpje v an het S mart-s leutel sys teem
knipperen. Prob eer het stuu r voorzich-
tig naar link s of recht s te dr aaien en dr
uk d an op de sch akel aar “ON/ ”.

Als het stuu r nog steeds vergrendeld i s
en niet wordt los gezet, knippert het
controlel ampje v an het S mart- sle utel-
s y steem 16 keer en stopt het lo szetten
v a n het stuur slot h alverwege. Dr aai
het stuur voorzichtig n aar links en
rechts om het lo szetten v an het s tuur-
s lot te vergem akkelijken en dr uk weerop de sch akel aar “ON/ ”.
LET OP
DCA15 825
Als het stuurslot niet kan worden losge-
zet en het controlelampje van het
S mart-sleutelsysteem knippert, laat dan
een Yamaha dealer het Smart-sleutelsy-steem controleren.
3.De m achinevoeding wordt inges cha-
keld zodr a het stuur slot volledig i s lo s-
gezet. Het controlel ampje v an het
S m art- sle utel sy steem g aat uit en de
m ultif unctionele meter g aat aan.
4. De motor k an nu worden ges ta rt. (Zie
p agina 6-1.)
Vereiste batterij:
CR2025
1. Acc u
2. Bediening seenheid
2 1
1.
Sch akel aar “ON/ ”
1
2PW-9-D0_1.book 7 ページ ２０１５年２月２０日　金曜日　午前１１時１９分
