2015 TOYOTA YARIS HYBRID Návod na použitie (in Slovakian)

4579-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_EE_OM52G10SK■

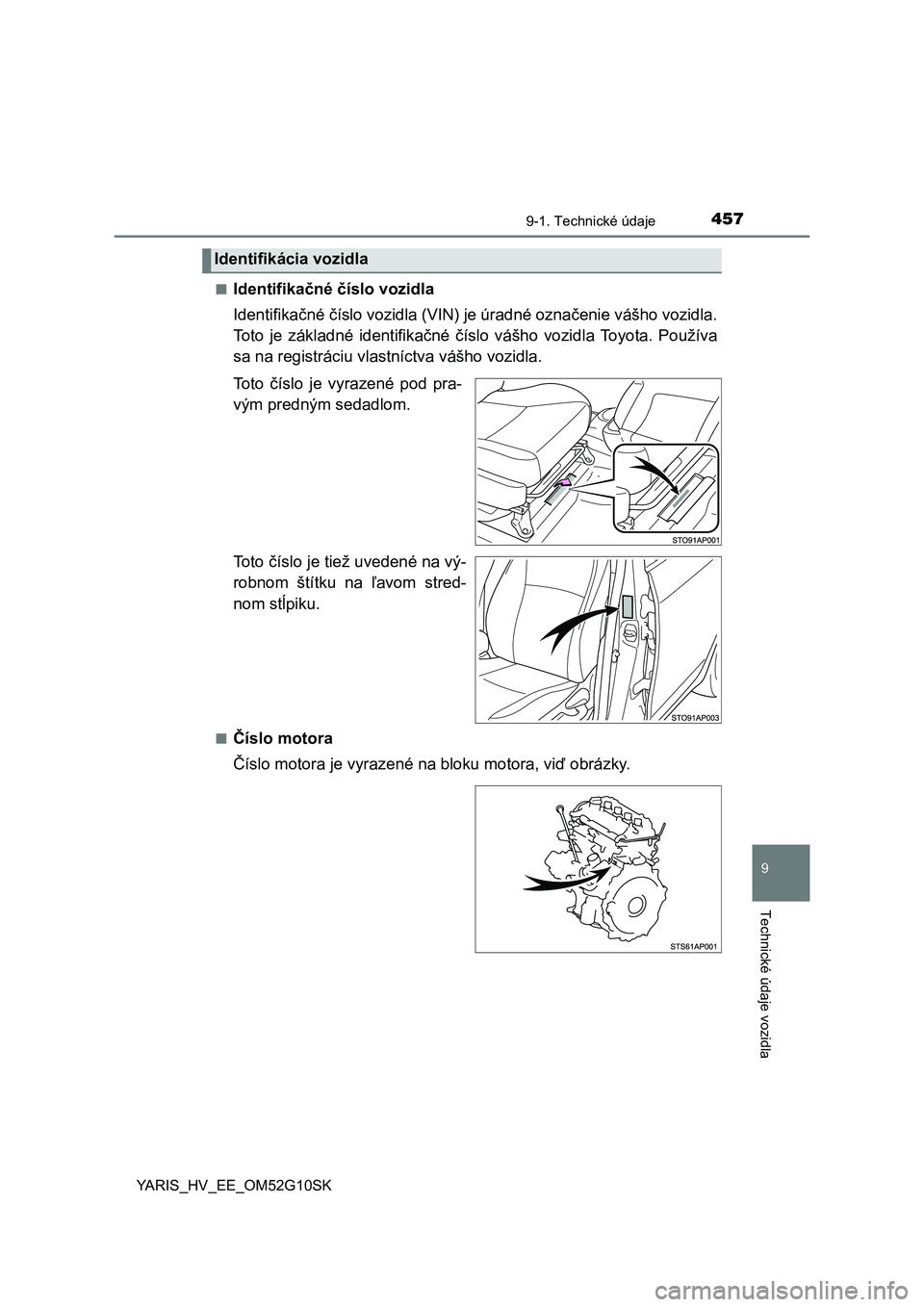

Identifikačné číslo vozidla
Identifikačné číslo vozidla (VIN) je úradné označenie vášho vozidla.
Toto je základné identifikačné číslo vášho vozidla Toyota. Používa
sa na registráciu vlastníctva vášho vozidla.
To t o číslo je vyrazené pod pra-
vým predným sedadlom.
To t o číslo je tiež uvedené na vý-
robnom štítku na ľavom stred-
nom stĺpiku.
■Číslo motora
Číslo motora je vyrazené na bloku motora, viď obrázky.
Identifikácia vozidla

4589-1. Technické údaje
YARIS_HV_EE_OM52G10SK

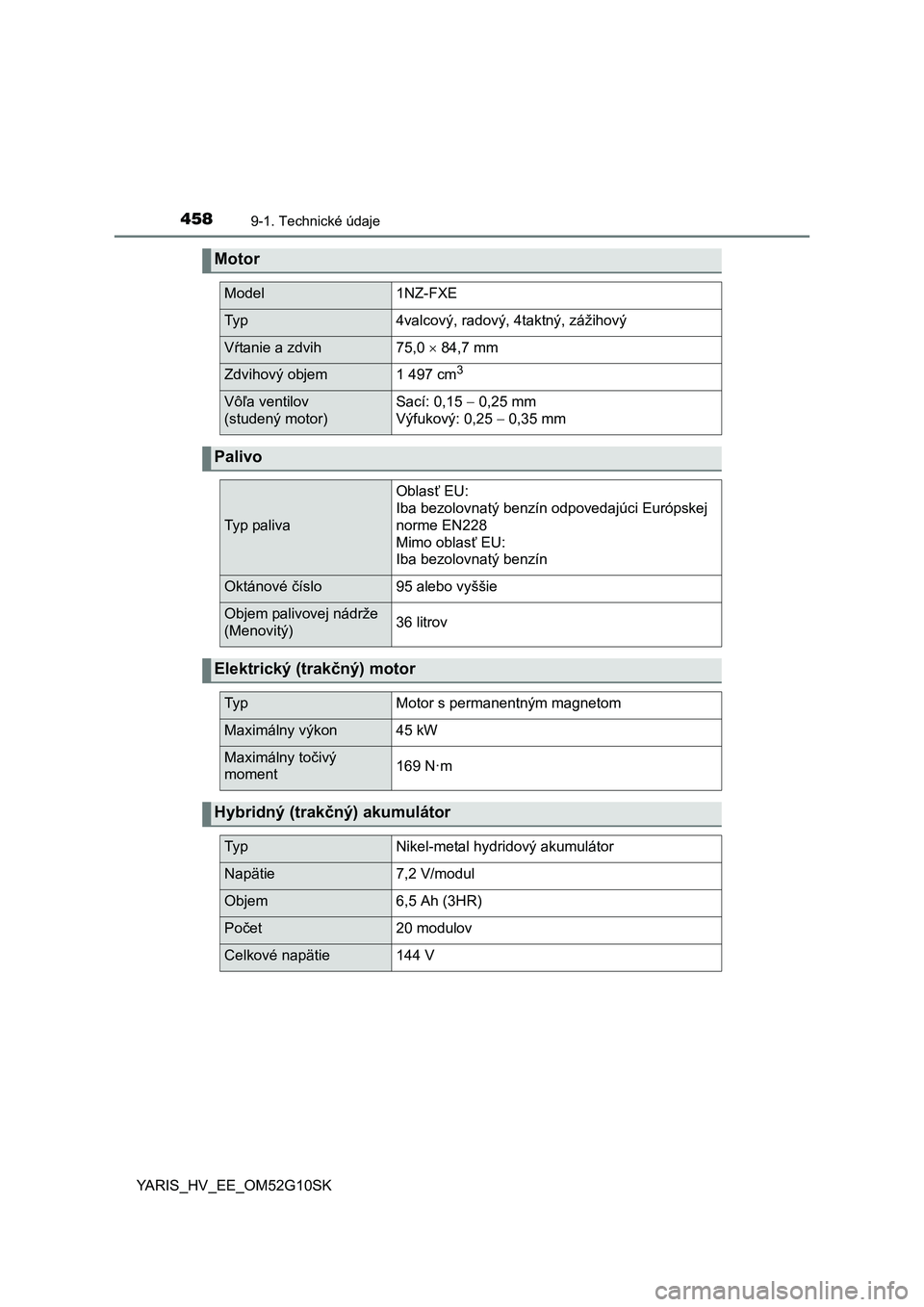

Motor
Model1NZ-FXE
Ty p4valcový, radový, 4taktný, zážihový
Vŕtanie a zdvih75,0  84,7 mm
Zdvihový objem1 497 cm3
Vôľa ventilov
(studený motor)Sací: 0,15  0,25 mm
Výfukový: 0,25 0,35 mm
Palivo
Ty p pa l i v a
Oblasť EU:
Iba bezolovnatý benzín odpovedajúci Európskej
norme EN228
Mimo oblasť EU:
Iba bezolovnatý benzín
Oktánové číslo 95 alebo vyššie
Objem palivovej nádrže
(Menovitý)36 litrov
Elektrický (trakčný) motor
Ty pMotor s permanentným magnetom
Maximálny výkon45 kW
Maximálny točivý
moment169 N·m
Hybridný (trakčný) akumulátor
Ty pNikel-metal hydridový akumulátor
Napätie7,2 V/modul
Objem6,5 Ah (3HR)
Počet20 modulov
Celkové napätie144 V

4599-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_EE_OM52G10SK■

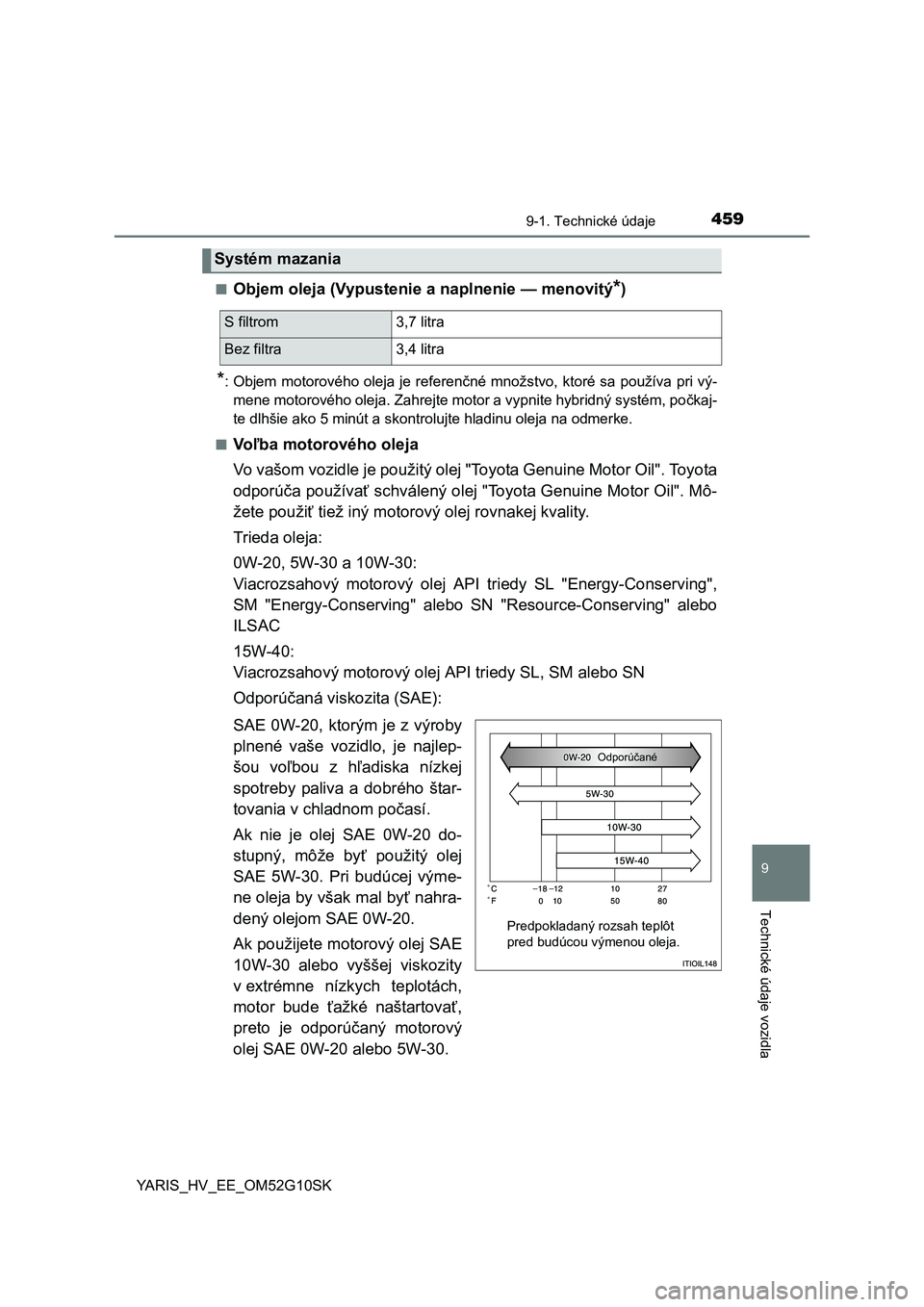

Objem oleja (Vypustenie a naplnenie — menovitý*)
*: Objem motorového oleja je referenčné množstvo, ktoré sa používa pri vý-
mene motorového oleja. Zahrejte motor a vypnite hybridný systém, počkaj-
te dlhšie ako 5 minút a skontrolujte hladinu oleja na odmerke.
■
Voľba motorového oleja
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej "Toyota Genuine Motor Oil". Mô-
žete použiť tiež iný motorový olej rovnakej kvality.
Trieda oleja:
0W-20, 5W-30 a 10W-30:
Viacrozsahový motorový olej API triedy SL "Energy-Conserving",
SM "Energy-Conserving" alebo SN "Resource-Conserving" alebo
ILSAC
15W-40:
Viacrozsahový motorový olej API triedy SL, SM alebo SN
Odporúčaná viskozita (SAE):
SAE 0W-20, ktorým je z výroby
plnené vaše vozidlo, je najlep-
šou voľbou z hľadiska nízkej
spotreby paliva a dobrého štar-
tovania v chladnom počasí.
Ak nie je olej SAE 0W-20 do-
stupný, môže byť použitý olej
SAE 5W-30. Pri budúcej výme-
ne oleja by však mal byť nahra-
dený olejom SAE 0W-20.
Ak použijete motorový olej SAE
10W-30 alebo vyššej viskozity
v extrémne nízkych teplotách,
motor bude ťažké naštartovať,
preto je odporúčaný motorový
olej SAE 0W-20 alebo 5W-30.
Systém mazania
S filtrom 3,7 litra
Bez filtra 3,4 litra
Predpokladaný rozsah teplôt
pred budúcou výmenou oleja.
Odporúčané

4609-1. Technické údaje
YARIS_HV_EE_OM52G10SK

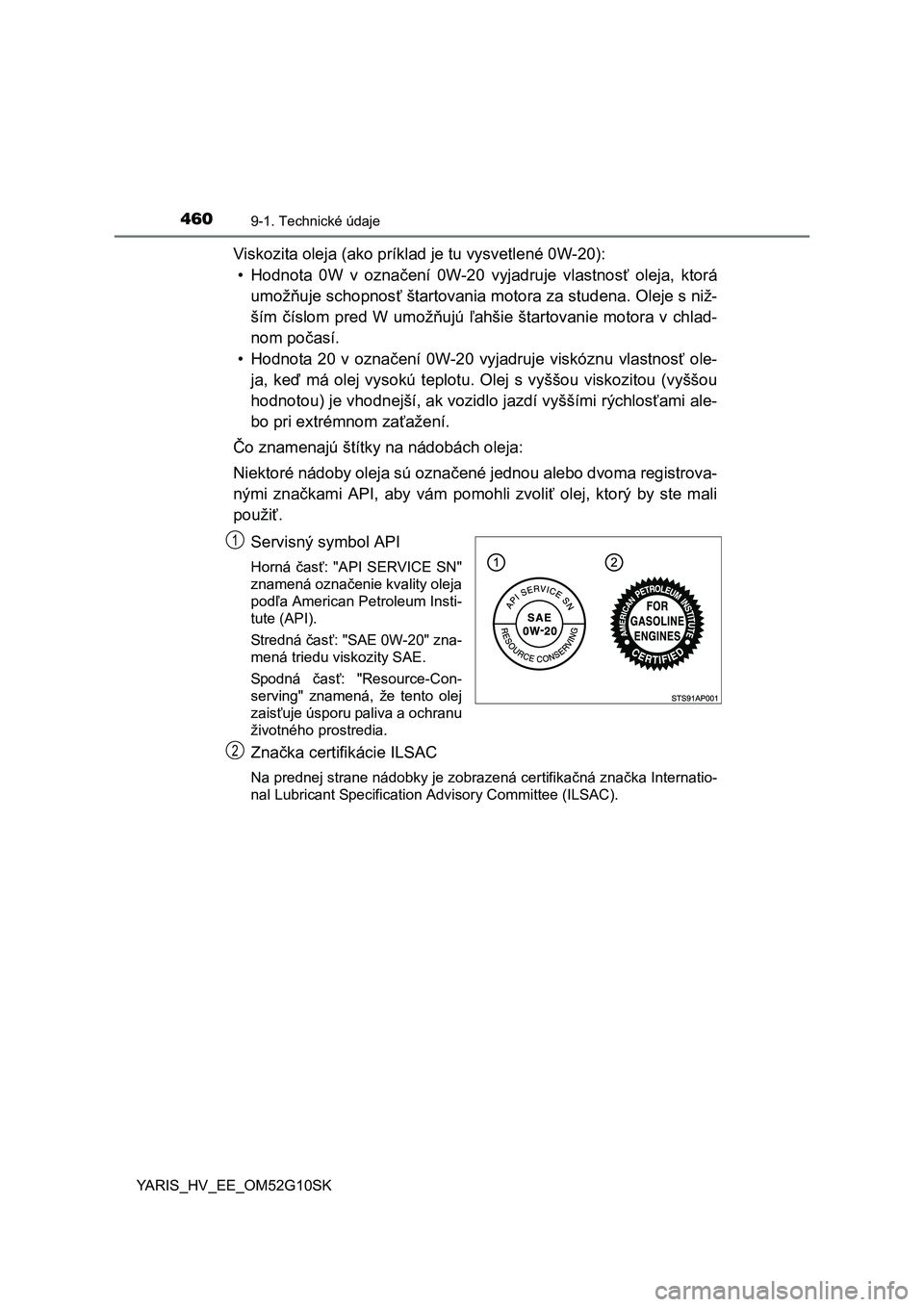

Viskozita oleja (ako príklad je tu vysvetlené 0W-20):
• Hodnota 0W v označení 0W-20 vyjadruje vlastnosť oleja, ktorá
umožňuje schopnosť štartovania motora za studena. Oleje s niž-
ším číslom pred W umožňujú ľahšie štartovanie motora v chlad-
nom počasí.
• Hodnota 20 v označení 0W-20 vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššou
hodnotou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami ale-
bo pri extrémnom zaťažení.
Čo znamenajú štítky na nádobách oleja:
Niektoré nádoby oleja sú označené jednou alebo dvoma registrova-
nými značkami API, aby vám pomohli zvoliť olej, ktorý by ste mali
použiť.
Servisný symbol API
Horná časť: "API SERVICE SN"
znamená označenie kvality oleja
podľa American Petroleum Insti-
tute (API).
Stredná časť: "SAE 0W-20" zna-
mená triedu viskozity SAE.
Spodná časť: "Resource-Con-
serving" znamená, že tento olej
zaisťuje úsporu paliva a ochranu
životného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobrazená certifikačná značka Internatio-
nal Lubricant Specification Advisory Committee (ILSAC).
1
2

4619-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_EE_OM52G10SK

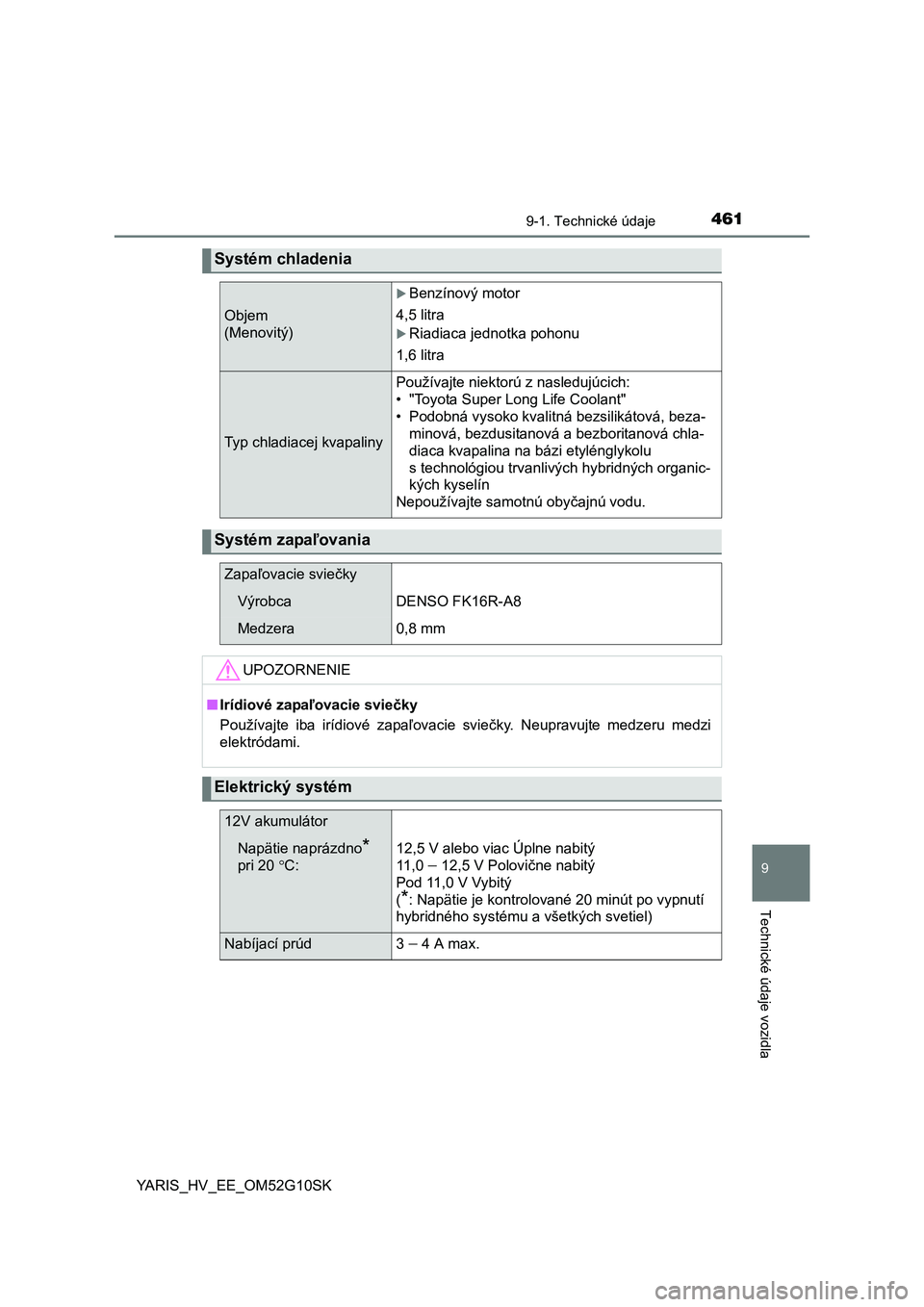

Systém chladenia
Objem
(Menovitý)
Benzínový motor
4,5 litra
Riadiaca jednotka pohonu
1,6 litra
Typ chladiacej kvapaliny
Používajte niektorú z nasledujúcich:
• "Toyota Super Long Life Coolant"
• Podobná vysoko kvalitná bezsilikátová, beza-
minová, bezdusitanová a bezboritanová chla-
diaca kvapalina na bázi etylénglykolu
s technológiou trvanlivých hybridných organic-
kých kyselín
Nepoužívajte samotnú obyčajnú vodu.
Systém zapaľovania
Zapaľovacie sviečky
VýrobcaDENSO FK16R-A8
Medzera0,8 mm
UPOZORNENIE
■Irídiové zapaľovacie sviečky
Používajte iba irídiové zapaľovacie sviečky. Neupravujte medzeru medzi
elektródami.
Elektrický systém
12V akumulátor
Napätie naprázdno*
pri 20 C:12,5 V alebo viac Úplne nabitý
11 , 0
 12,5 V Polovične nabitý
Pod 11,0 V Vybitý
(
*: Napätie je kontrolované 20 minút po vypnutí
hybridného systému a všetkých svetiel)
Nabíjací prúd 3  4 A max.

4629-1. Technické údaje
YARIS_HV_EE_OM52G10SK
*: Objem kvapaliny je referenčná hodnota. Ak je nutná výmena, kontaktujte
ktoréhokoľvek autorizovaného predajcu alebo servis Toyota, alebo iného
riadne kvalifikovaného a vybaveného odborníka.
*1: Minimálna medzera pedálu pri zošliapnutí silou 300 N, keď je hybridný
systém v činnosti.
*2: Dráha páky parkovacej brzdy pri zatiahnutí smerom hore silou 200 N.
*3: Postupujte podľa údajov určených typov kvapalín pre nádržku brzdovej
kvapaliny.

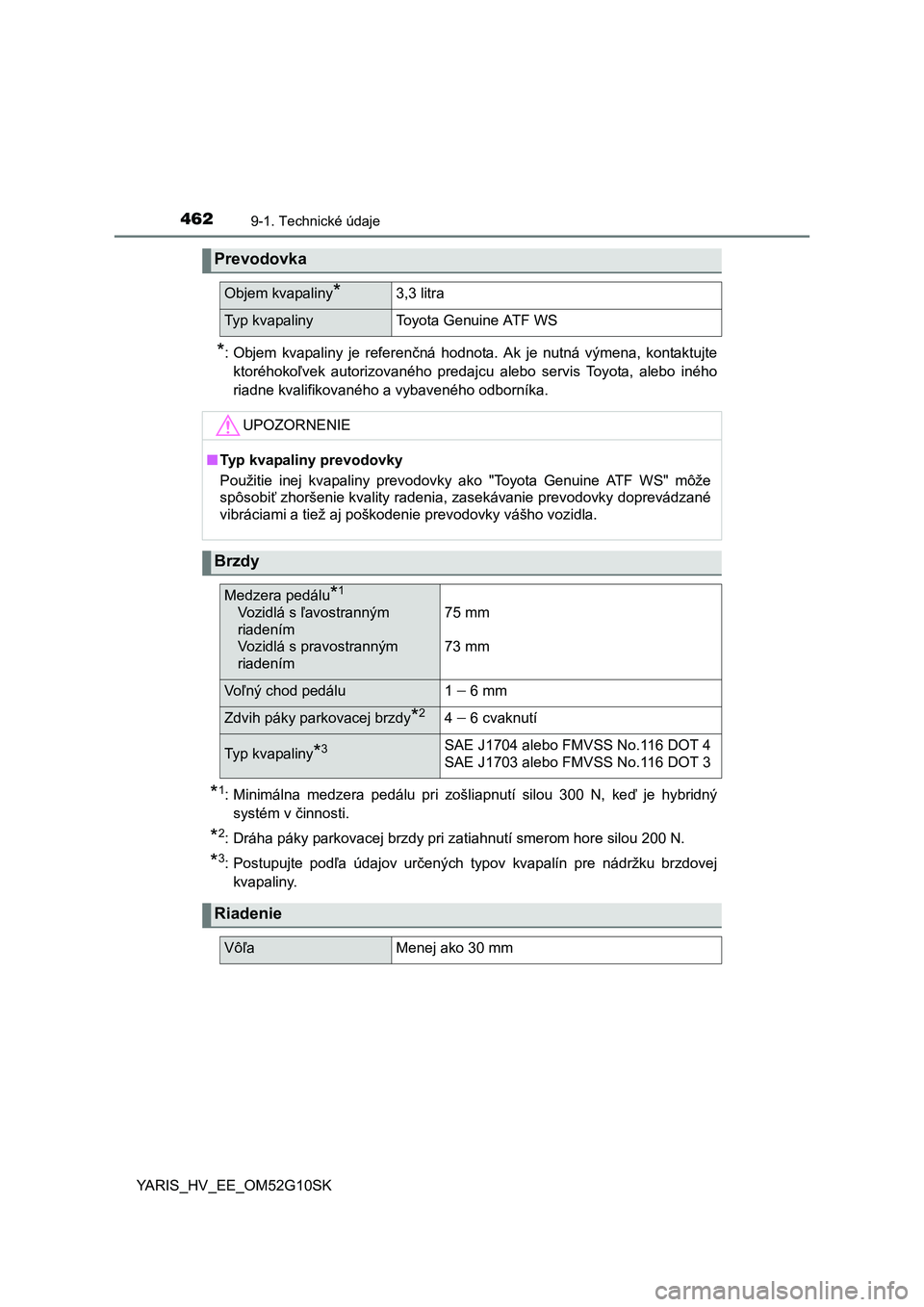

Prevodovka
Objem kvapaliny*3,3 litra
Typ kvapalinyToyota Genuine ATF WS
UPOZORNENIE
■Typ kvapaliny prevodovky
Použitie inej kvapaliny prevodovky ako "Toyota Genuine ATF WS" môže
spôsobiť zhoršenie kvality radenia, zasekávanie prevodovky doprevádzané
vibráciami a tiež aj poškodenie prevodovky vášho vozidla.
Brzdy
Medzera pedálu*1
Vozidlá s ľavostranným
riadením
Vozidlá s pravostranným
riadením75 mm
73 mm
Voľný chod pedálu 1  6 mm
Zdvih páky parkovacej brzdy*24  6 cvaknutí
Typ kvapaliny*3SAE J1704 alebo FMVSS No.116 DOT 4
SAE J1703 alebo FMVSS No.116 DOT 3
Riadenie
VôľaMenej ako 30 mm

4639-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_EE_OM52G10SK

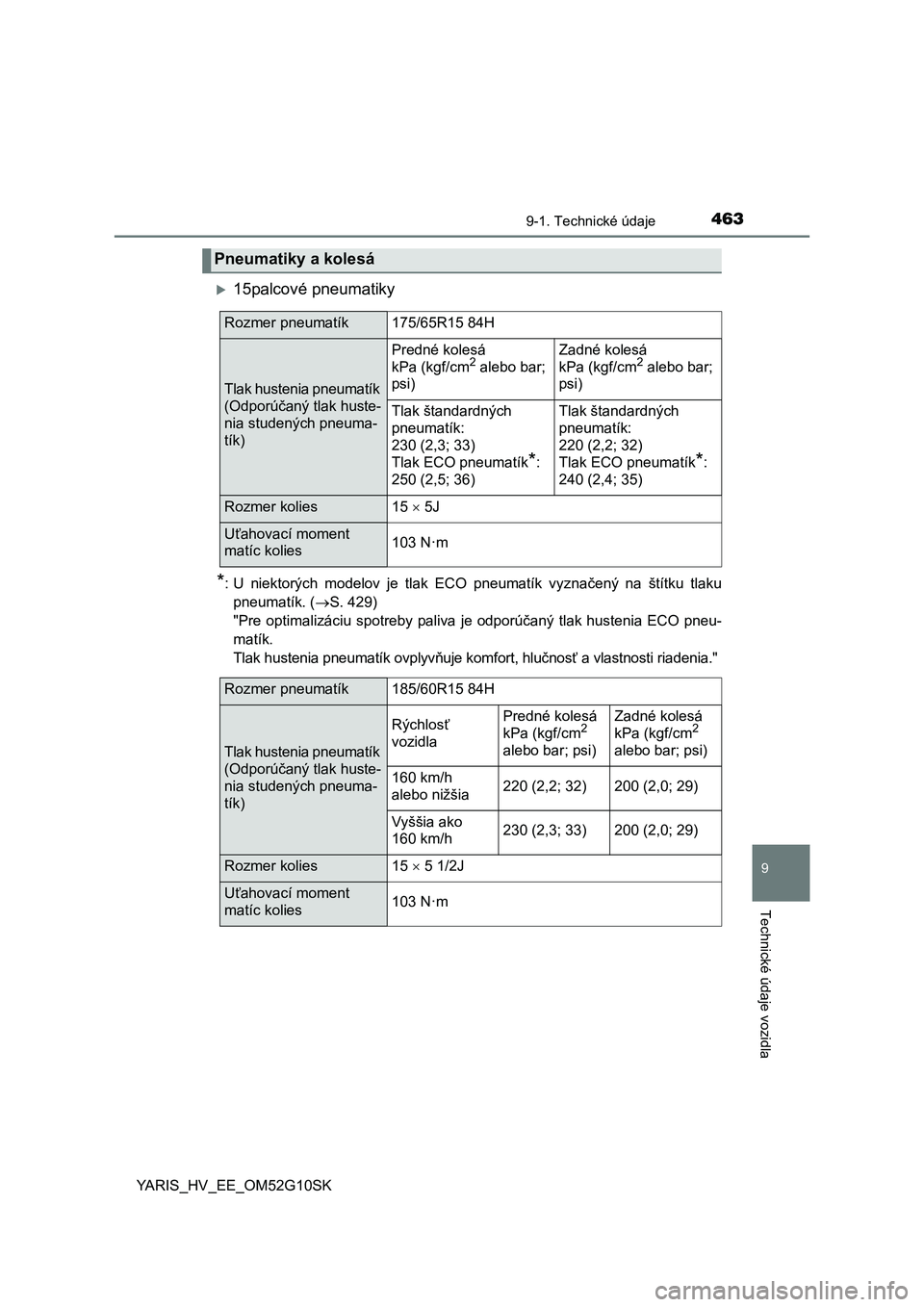

15palcové pneumatiky
*: U niektorých modelov je tlak ECO pneumatík vyznačený na štítku tlaku
pneumatík. (S. 429)
"Pre optimalizáciu spotreby paliva je odporúčaný tlak hustenia ECO pneu-
matík.
Tlak hustenia pneumatík ovplyvňuje komfort, hlučnosť a vlastnosti riadenia."
Pneumatiky a kolesá
Rozmer pneumatík175/65R15 84H
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneuma-
tík)
Predné kolesá
kPa (kgf/cm2 alebo bar;
psi)
Zadné kolesá
kPa (kgf/cm2 alebo bar;
psi)
Tlak štandardných
pneumatík:
230 (2,3; 33)
Tlak ECO pneumatík
*:
250 (2,5; 36)
Tlak štandardných
pneumatík:
220 (2,2; 32)
Tlak ECO pneumatík
*:
240 (2,4; 35)
Rozmer kolies15  5J
Uťahovací moment
matíc kolies103 N·m
Rozmer pneumatík185/60R15 84H
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneuma-
tík)
Rýchlosť
vozidlaPredné kolesá
kPa (kgf/cm2
alebo bar; psi)
Zadné kolesá
kPa (kgf/cm2
alebo bar; psi)
160 km/h
alebo nižšia 220 (2,2; 32)200 (2,0; 29)
Vyššia ako
160 km/h230 (2,3; 33)200 (2,0; 29)
Rozmer kolies15  5 1/2J
Uťahovací moment
matíc kolies103 N·m

4649-1. Technické údaje
YARIS_HV_EE_OM52G10SK

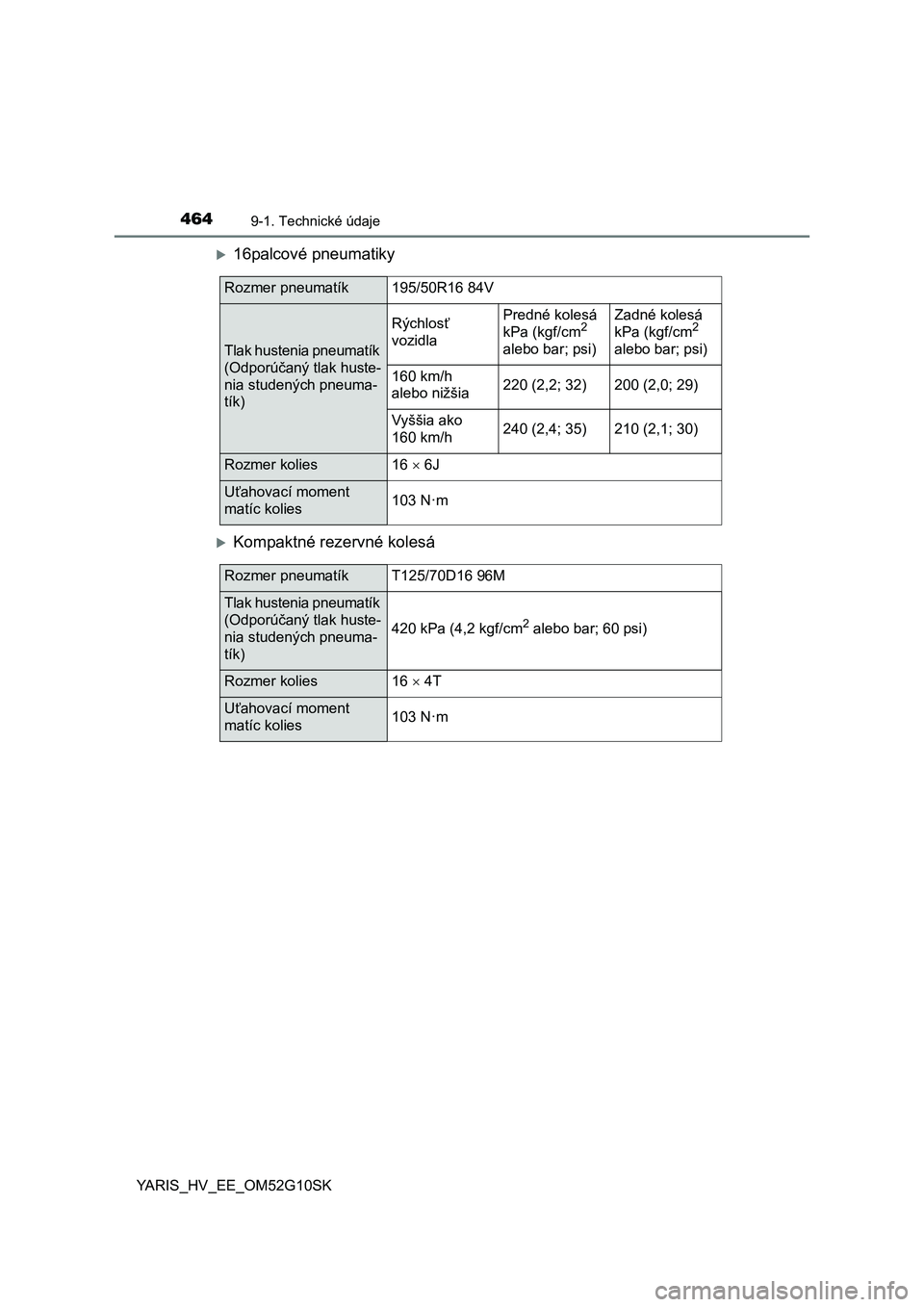

16palcové pneumatiky
Kompaktné rezervné kolesá
Rozmer pneumatík195/50R16 84V
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneuma-
tík)
Rýchlosť
vozidlaPredné kolesá
kPa (kgf/cm2
alebo bar; psi)
Zadné kolesá
kPa (kgf/cm2
alebo bar; psi)
160 km/h
alebo nižšia 220 (2,2; 32)200 (2,0; 29)
Vyššia ako
160 km/h240 (2,4; 35)210 (2,1; 30)
Rozmer kolies16  6J
Uťahovací moment
matíc kolies103 N·m
Rozmer pneumatíkT125/70D16 96M
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneuma-
tík)
420 kPa (4,2 kgf/cm2 alebo bar; 60 psi)
Rozmer kolies16  4T
Uťahovací moment
matíc kolies103 N·m
