2015 TOYOTA YARIS HYBRID Návod na použitie (in Slovakian)

3297-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_EE_OM52G10SK■

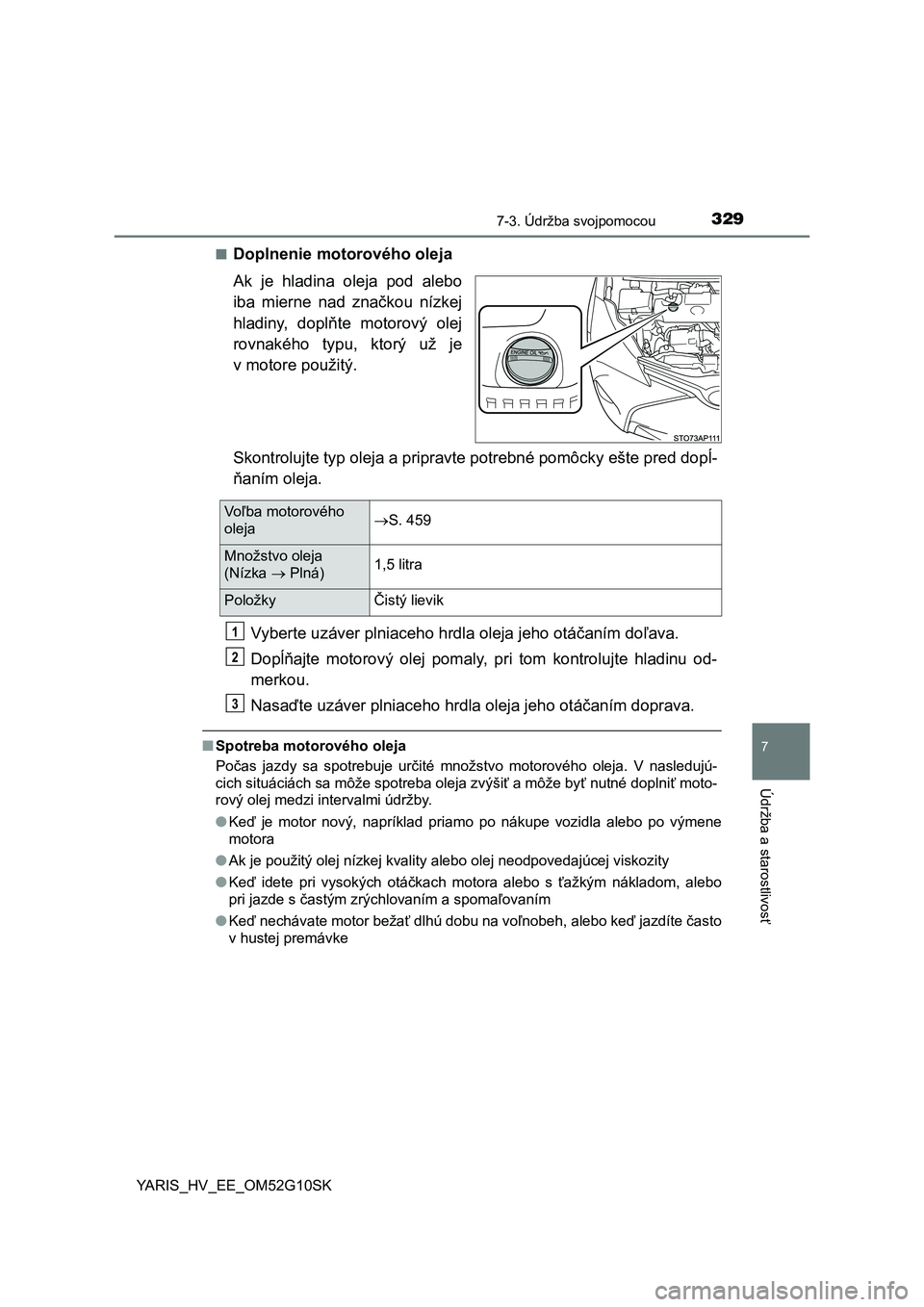

Doplnenie motorového oleja
Ak je hladina oleja pod alebo
iba mierne nad značkou nízkej
hladiny, doplňte motorový olej
rovnakého typu, ktorý už je
v motore použitý.
Skontrolujte typ oleja a pripravte potrebné pomôcky ešte pred dopĺ-
ňaním oleja.
Vyberte uzáver plniaceho hrdla oleja jeho otáčaním doľava.
Dopĺňajte motorový olej pomaly, pri tom kontrolujte hladinu od-
merkou.
Nasaďte uzáver plniaceho hrdla oleja jeho otáčaním doprava.
■Spotreba motorového oleja
Počas jazdy sa spotrebuje určité množstvo motorového oleja. V nasledujú-
cich situáciách sa môže spotreba oleja zvýšiť a môže byť nutné doplniť moto-
rový olej medzi intervalmi údržby.
●Keď je motor nový, napríklad priamo po nákupe vozidla alebo po výmene
motora
●Ak je použitý olej nízkej kvality alebo olej neodpovedajúcej viskozity
●Keď idete pri vysokých otáčkach motora alebo s ťažkým nákladom, alebo
pri jazde s častým zrýchlovaním a spomaľovaním
●Keď nechávate motor bežať dlhú dobu na voľnobeh, alebo keď jazdíte často
v hustej premávke
Voľba motorového
olejaS. 459
Množstvo oleja
(Nízka  Plná)1,5 litra
PoložkyČistý lievik
1
2
3

3307-3. Údržba svojpomocou
YARIS_HV_EE_OM52G10SK

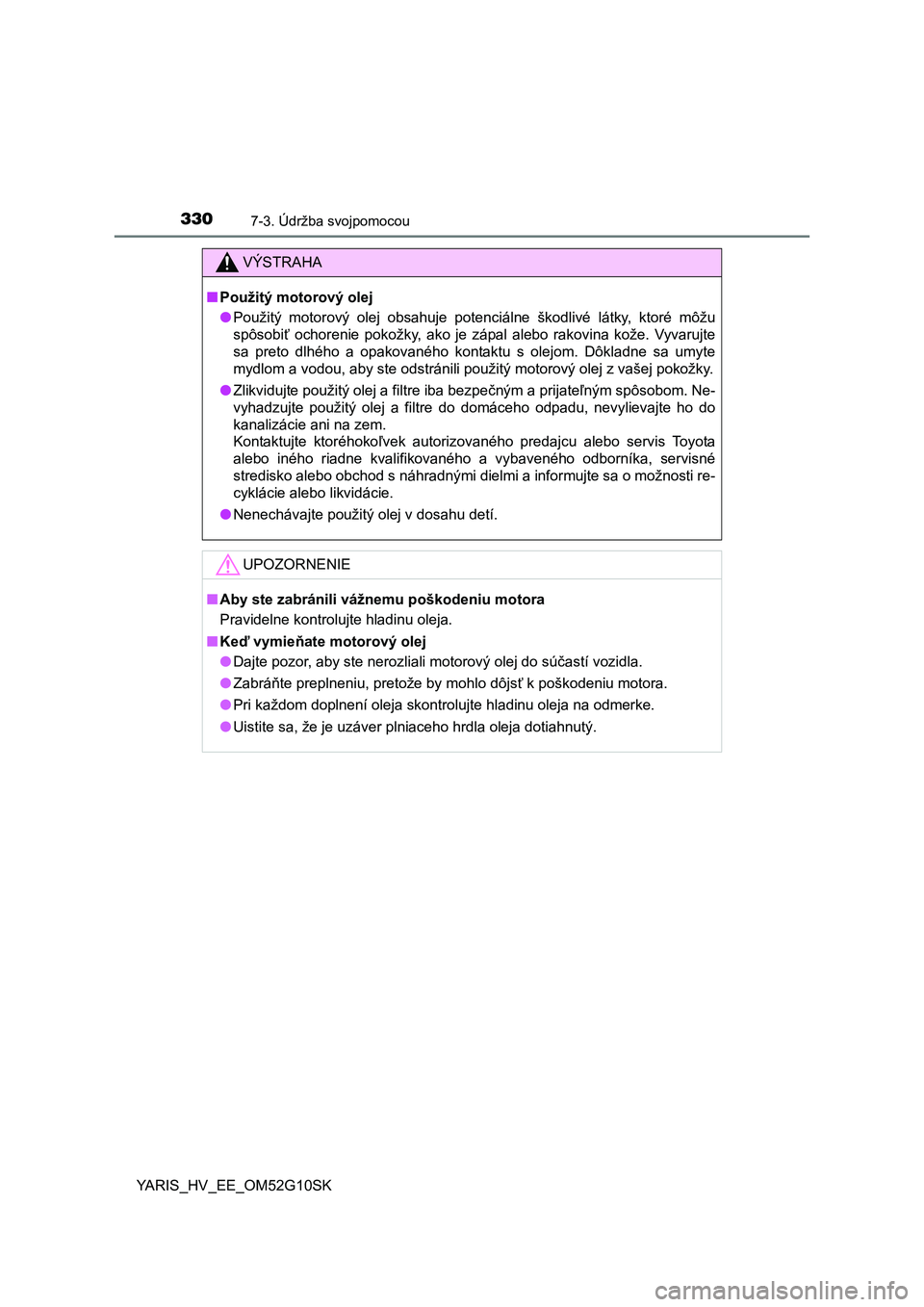

VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálne škodlivé látky, ktoré môžu
spôsobiť ochorenie pokožky, ako je zápal alebo rakovina kože. Vyvarujte
sa preto dlhého a opakovaného kontaktu s olejom. Dôkladne sa umyte
mydlom a vodou, aby ste odstránili použitý motorový olej z vašej pokožky.
●Zlikvidujte použitý olej a filtre iba bezpečným a prijateľným spôsobom. Ne-
vyhadzujte použitý olej a filtre do domáceho odpadu, nevylievajte ho do
kanalizácie ani na zem.
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota
alebo iného riadne kvalifikovaného a vybaveného odborníka, servisné
stredisko alebo obchod s náhradnými dielmi a informujte sa o možnosti re-
cyklácie alebo likvidácie.
●Nenechávajte použitý olej v dosahu detí.
UPOZORNENIE
■Aby ste zabránili vážnemu poškodeniu motora
Pravidelne kontrolujte hladinu oleja.
■Keď vymieňate motorový olej
●Dajte pozor, aby ste nerozliali motorový olej do súčastí vozidla.
●Zabráňte preplneniu, pretože by mohlo dôjsť k poškodeniu motora.
●Pri každom doplnení oleja skontrolujte hladinu oleja na odmerke.
●Uistite sa, že je uzáver plniaceho hrdla oleja dotiahnutý.

3317-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_EE_OM52G10SK

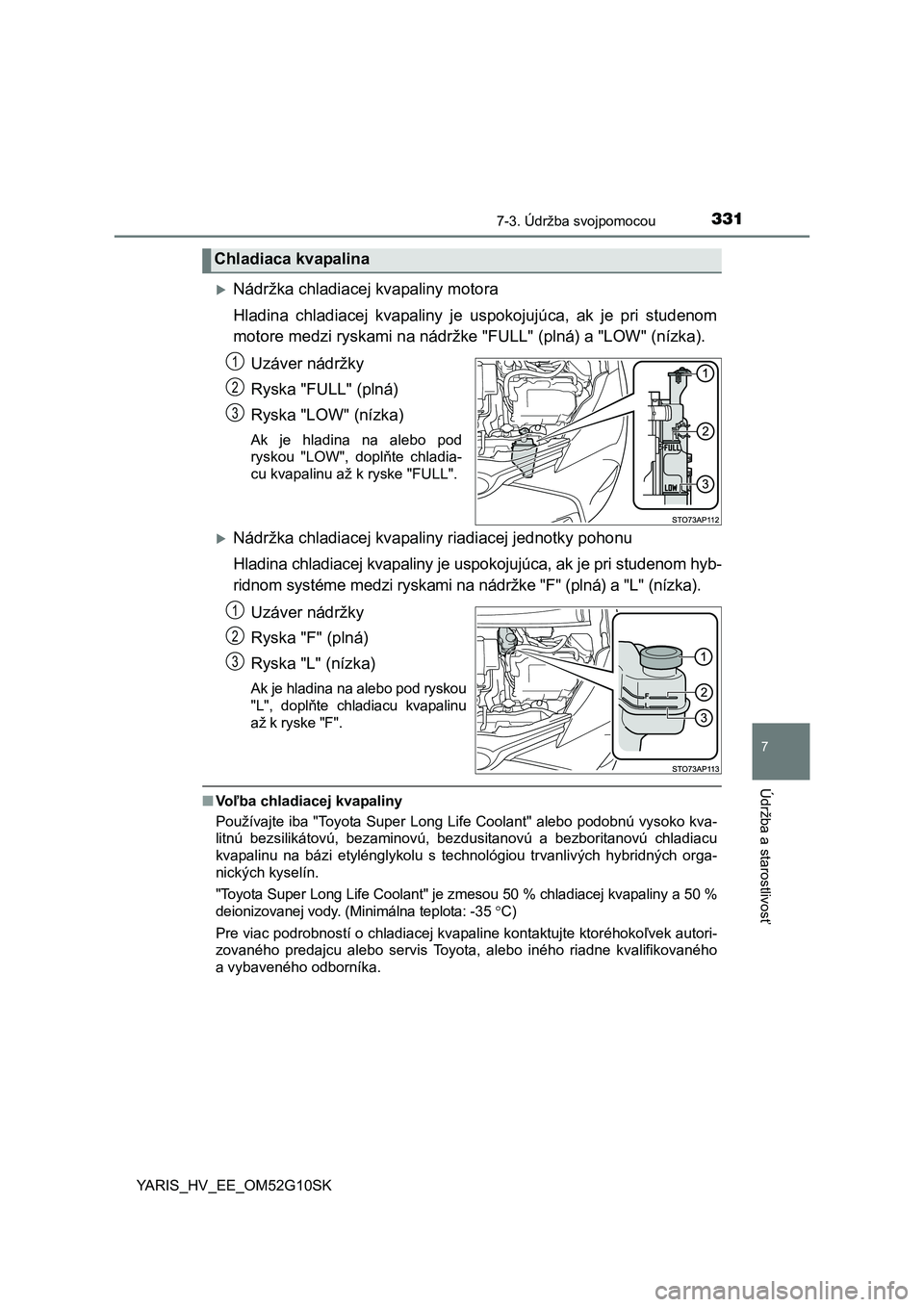

Nádržka chladiacej kvapaliny motora
Hladina chladiacej kvapaliny je uspokojujúca, ak je pri studenom
motore medzi ryskami na nádržke "FULL" (plná) a "LOW" (nízka).
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod
ryskou "LOW", doplňte chladia-
cu kvapalinu až k ryske "FULL".
Nádržka chladiacej kvapaliny riadiacej jednotky pohonu
Hladina chladiacej kvapaliny je uspokojujúca, ak je pri studenom hyb-
ridnom systéme medzi ryskami na nádržke "F" (plná) a "L" (nízka).
Uzáver nádržky
Ryska "F" (plná)
Ryska "L" (nízka)
Ak je hladina na alebo pod ryskou
"L", doplňte chladiacu kvapalinu
až k ryske "F".
■Voľba chladiacej kvapaliny
Používajte iba "Toyota Super Long Life Coolant" alebo podobnú vysoko kva-
litnú bezsilikátovú, bezaminovú, bezdusitanovú a bezboritanovú chladiacu
kvapalinu na bázi etylénglykolu s technológiou trvanlivých hybridných orga-
nických kyselín.
"Toyota Super Long Life Coolant" je zmesou 50 % chladiacej kvapaliny a 50 %
deionizovanej vody. (Minimálna teplota: -35 C)
Pre viac podrobností o chladiacej kvapaline kontaktujte ktoréhokoľvek autori-
zovaného predajcu alebo servis Toyota, alebo iného riadne kvalifikovaného
a vybaveného odborníka.
Chladiaca kvapalina
1
2
3
1
2
3

3327-3. Údržba svojpomocou

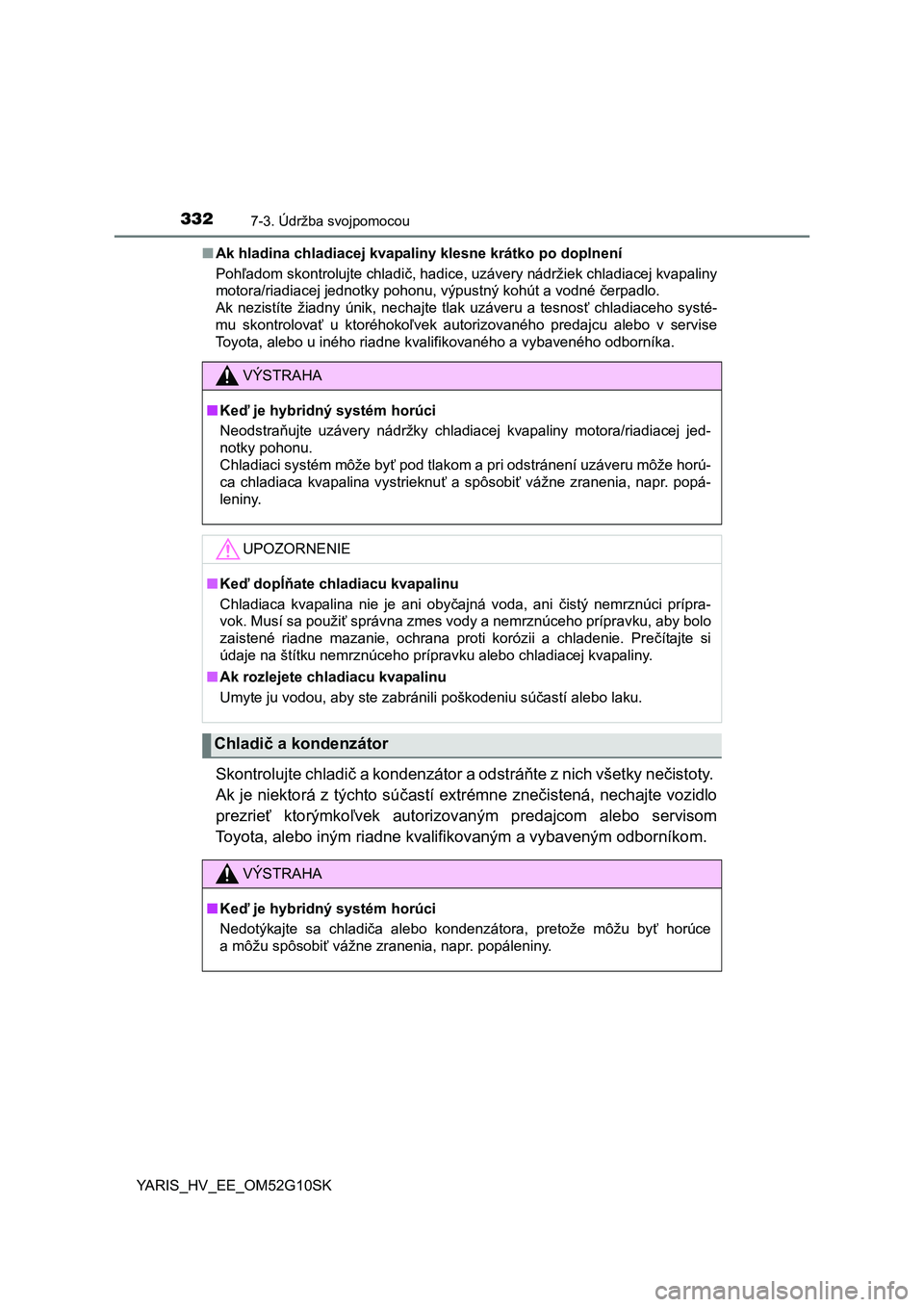

YARIS_HV_EE_OM52G10SK■Ak hladina chladiacej kvapaliny klesne krátko po doplnení
Pohľadom skontrolujte chladič, hadice, uzávery nádržiek chladiacej kvapaliny
motora/riadiacej jednotky pohonu, výpustný kohút a vodné čerpadlo.
Ak nezistíte žiadny únik, nechajte tlak uzáveru a tesnosť chladiaceho systé-
mu skontrolovať u ktoréhokoľvek autorizovaného predajcu alebo v servise
Toyota, alebo u iného riadne kvalifikovaného a vybaveného odborníka.
Skontrolujte chladič a kondenzátor a odstráňte z nich všetky nečistoty.
Ak je niektorá z týchto súčastí extrémne znečistená, nechajte vozidlo
prezrieť ktorýmkoľvek autorizovaným predajcom alebo servisom
Toyota, alebo iným riadne kvalifikovaným a vybaveným odborníkom.
VÝSTRAHA
■Keď je hybridný systém horúci
Neodstraňujte uzávery nádržky chladiacej kvapaliny motora/riadiacej jed-
notky pohonu.
Chladiaci systém môže byť pod tlakom a pri odstránení uzáveru môže horú-
ca chladiaca kvapalina vystrieknuť a spôsobiť vážne zranenia, napr. popá-
leniny.
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu
Chladiaca kvapalina nie je ani obyčajná voda, ani čistý nemrznúci prípra-
vok. Musí sa použiť správna zmes vody a nemrznúceho prípravku, aby bolo
zaistené riadne mazanie, ochrana proti korózii a chladenie. Prečítajte si
údaje na štítku nemrznúceho prípravku alebo chladiacej kvapaliny.
■Ak rozlejete chladiacu kvapalinu
Umyte ju vodou, aby ste zabránili poškodeniu súčastí alebo laku.
Chladič a kondenzátor
VÝSTRAHA
■Keď je hybridný systém horúci
Nedotýkajte sa chladiča alebo kondenzátora, pretože môžu byť horúce
a môžu spôsobiť vážne zranenia, napr. popáleniny.

3337-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_EE_OM52G10SK

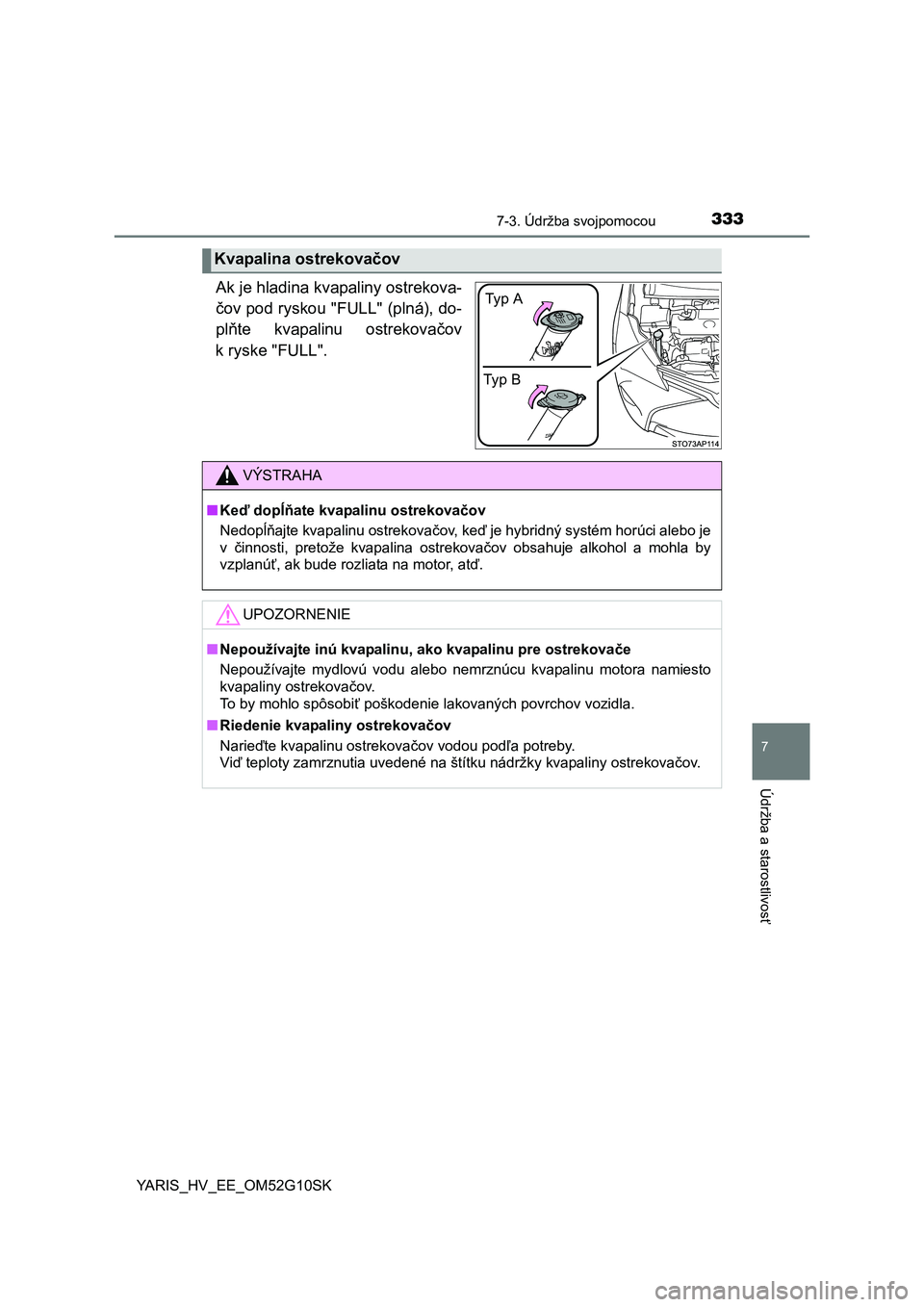

Ak je hladina kvapaliny ostrekova-
čov pod ryskou "FULL" (plná), do-
plňte kvapalinu ostrekovačov
k ryske "FULL".
Kvapalina ostrekovačov
Ty p BTy p A
VÝSTRAHA
■Keď dopĺňate kvapalinu ostrekovačov
Nedopĺňajte kvapalinu ostrekovačov, keď je hybridný systém horúci alebo je
v činnosti, pretože kvapalina ostrekovačov obsahuje alkohol a mohla by
vzplanúť, ak bude rozliata na motor, atď.
UPOZORNENIE
■Nepoužívajte inú kvapalinu, ako kvapalinu pre ostrekovače
Nepoužívajte mydlovú vodu alebo nemrznúcu kvapalinu motora namiesto
kvapaliny ostrekovačov.
To by mohlo spôsobiť poškodenie lakovaných povrchov vozidla.
■Riedenie kvapaliny ostrekovačov
Narieďte kvapalinu ostrekovačov vodou podľa potreby.
Viď teploty zamrznutia uvedené na štítku nádržky kvapaliny ostrekovačov.

3347-3. Údržba svojpomocou
YARIS_HV_EE_OM52G10SK

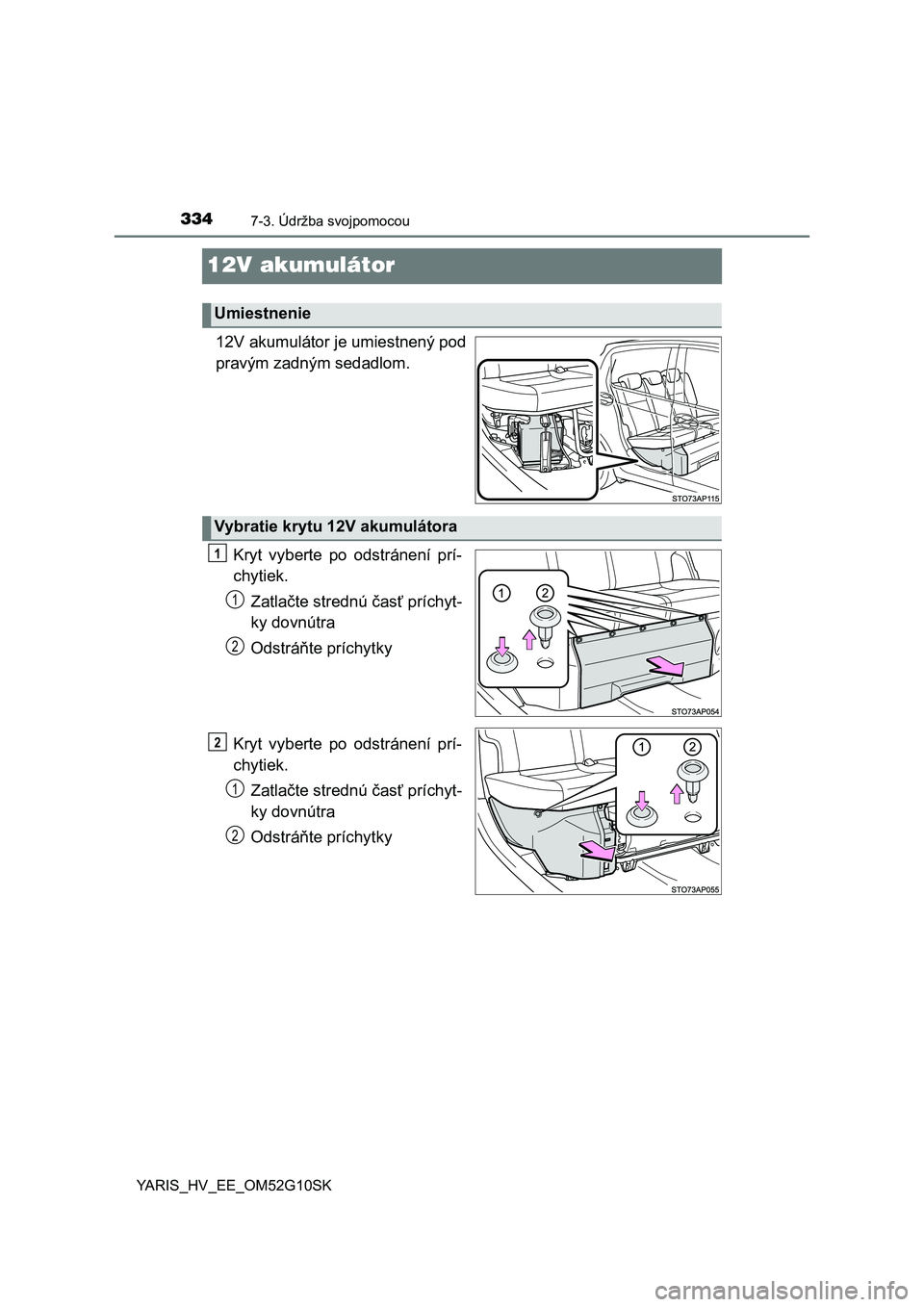

12V akumulátor
12V akumulátor je umiestnený pod
pravým zadným sedadlom.
Kryt vyberte po odstránení prí-
chytiek.
Zatlačte strednú časť príchyt-
ky dovnútra
Odstráňte príchytky
Kryt vyberte po odstránení prí-
chytiek.
Zatlačte strednú časť príchyt-
ky dovnútra
Odstráňte príchytky
Umiestnenie
Vybratie krytu 12V akumulátora
1
1
2
2
1
2

3357-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_EE_OM52G10SK

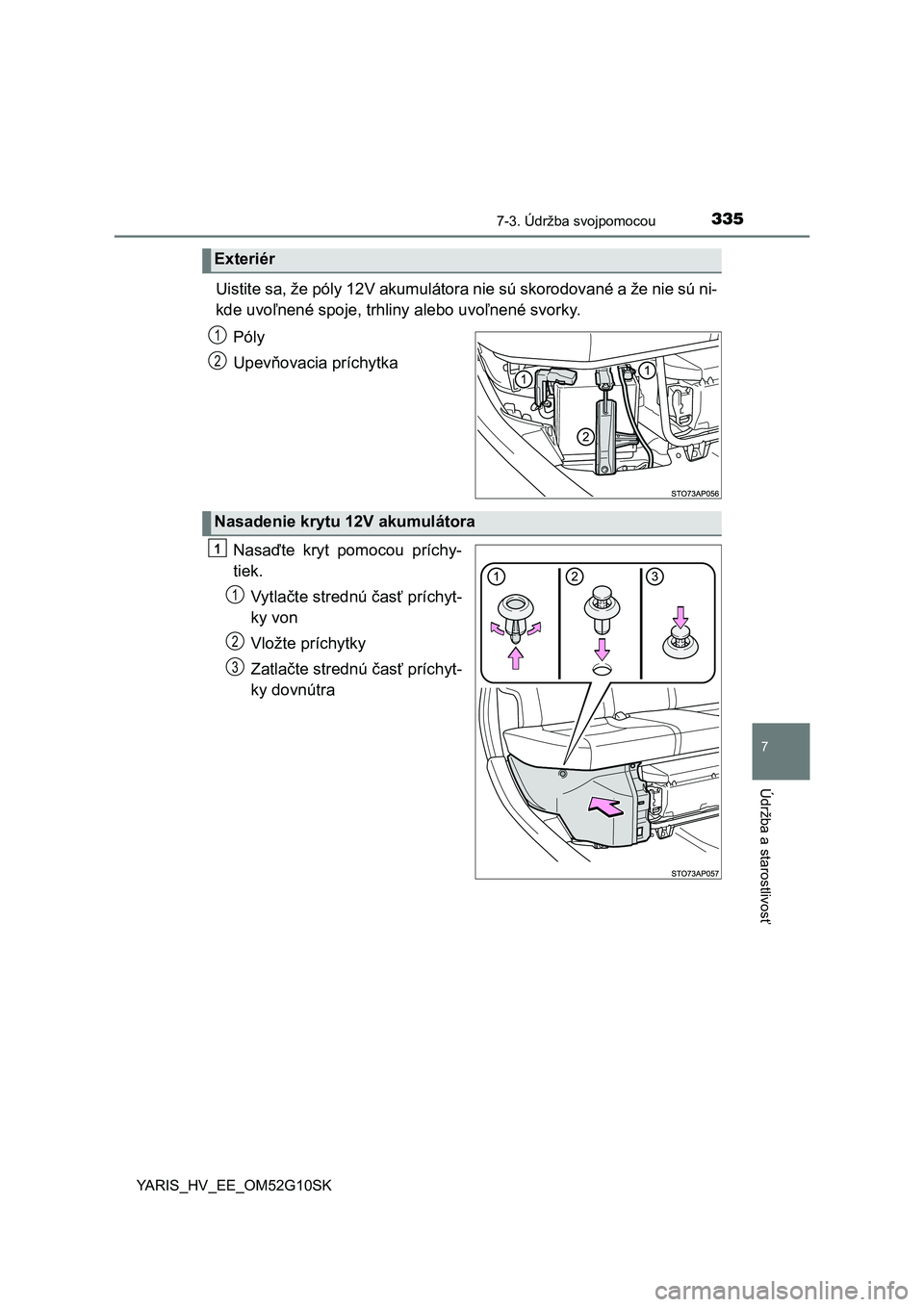

Uistite sa, že póly 12V akumulátora nie sú skorodované a že nie sú ni-
kde uvoľnené spoje, trhliny alebo uvoľnené svorky.
Póly
Upevňovacia príchytka
Nasaďte kryt pomocou príchy-
tiek.
Vytlačte strednú časť príchyt-
ky von
Vložte príchytky
Zatlačte strednú časť príchyt-
ky dovnútra
Exteriér
1
2
Nasadenie krytu 12V akumulátora
1
1
2
3

3367-3. Údržba svojpomocou
YARIS_HV_EE_OM52G10SK

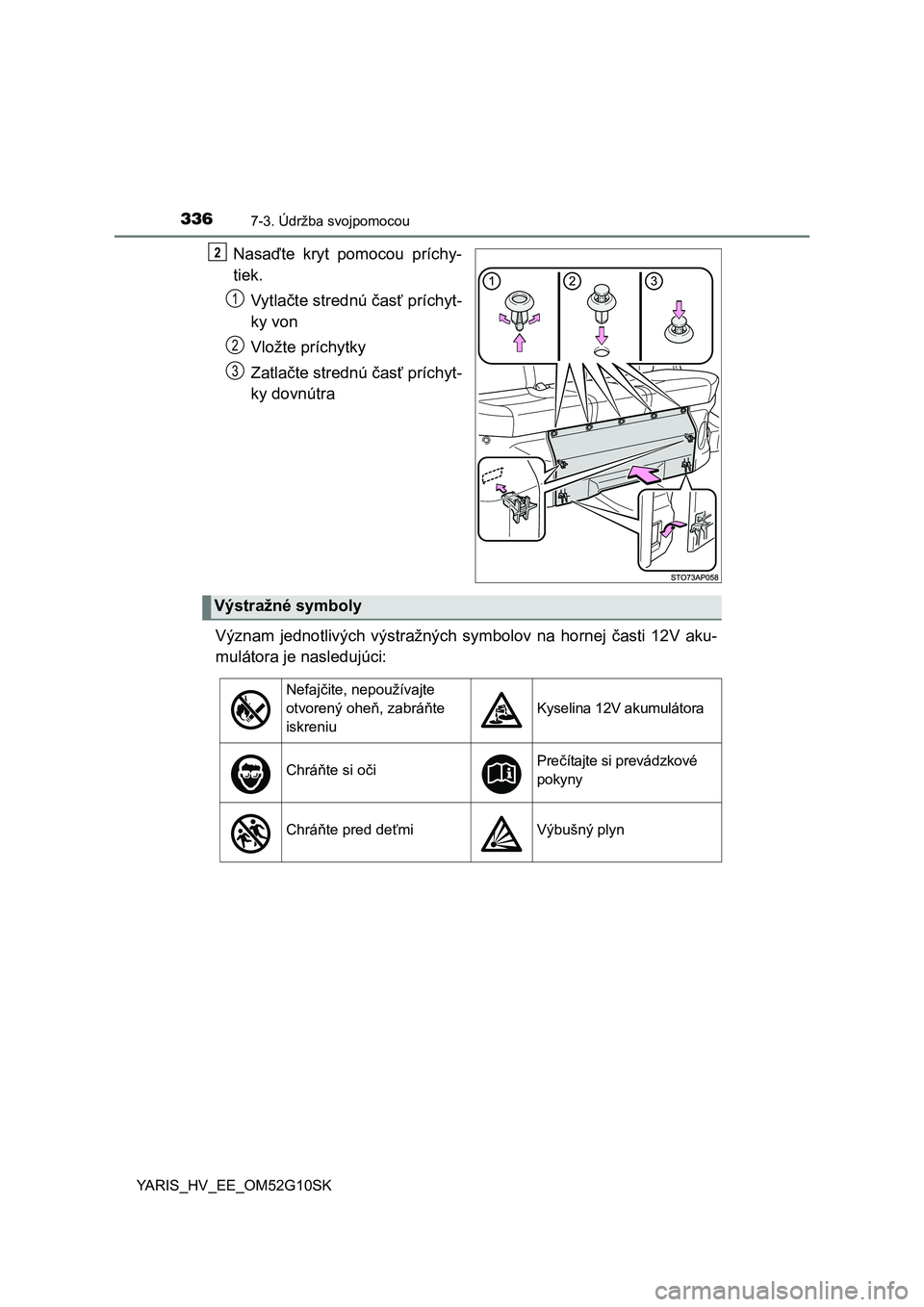

Nasaďte kryt pomocou príchy-
tiek.
Vytlačte strednú časť príchyt-
ky von
Vložte príchytky
Zatlačte strednú časť príchyt-
ky dovnútra
Význam jednotlivých výstražných symbolov na hornej časti 12V aku-
mulátora je nasledujúci:2
1
2
3
Výstražné symboly
Nefajčite, nepoužívajte
otvorený oheň, zabráňte
iskreniu
Kyselina 12V akumulátora
Chráňte si očiPrečítajte si prevádzkové
pokyny
Chráňte pred deťmiVýbušný plyn
