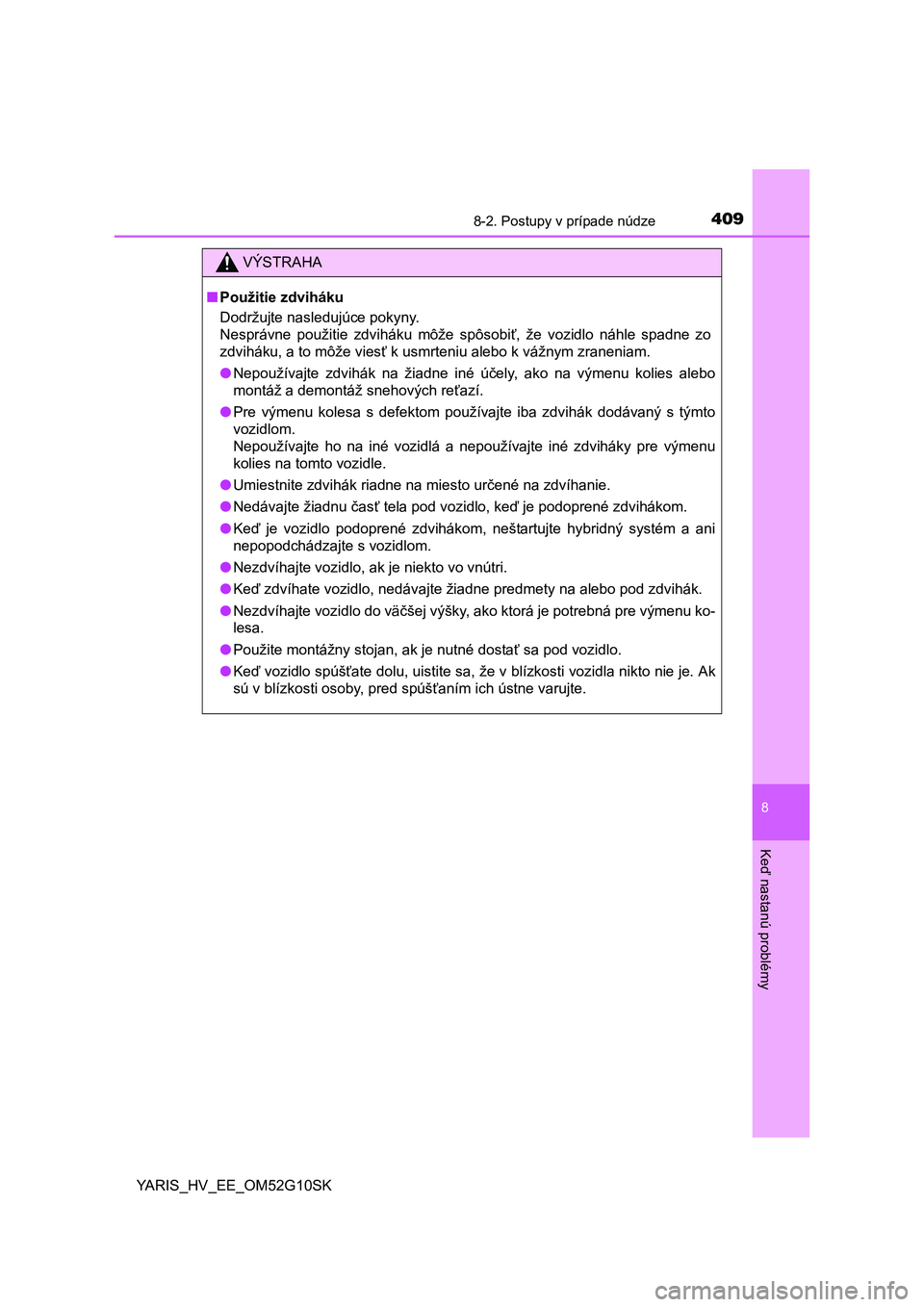

2015 TOYOTA YARIS HYBRID Návod na použitie (in Slovakian)

4098-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
VÝSTRAHA
■Použitie zdviháku
Dodržujte nasledujúce pokyny.
Nesprávne použitie zdviháku môže spôsobiť, že vozidlo náhle spadne zo
zdviháku, a to môže viesť k usmrteniu alebo k vážnym zraneniam.
●Nepoužívajte zdvihák na žiadne iné účely, ako na výmenu kolies alebo
montáž a demontáž snehových reťazí.
●Pre výmenu kolesa s defektom používajte iba zdvihák dodávaný s týmto
vozidlom.
Nepoužívajte ho na iné vozidlá a nepoužívajte iné zdviháky pre výmenu
kolies na tomto vozidle.
●Umiestnite zdvihák riadne na miesto určené na zdvíhanie.
●Nedávajte žiadnu časť tela pod vozidlo, keď je podoprené zdvihákom.
●Keď je vozidlo podoprené zdvihákom, neštartujte hybridný systém a ani
nepopodchádzajte s vozidlom.
●Nezdvíhajte vozidlo, ak je niekto vo vnútri.
●Keď zdvíhate vozidlo, nedávajte žiadne predmety na alebo pod zdvihák.
●Nezdvíhajte vozidlo do väčšej výšky, ako ktorá je potrebná pre výmenu ko-
lesa.
●Použite montážny stojan, ak je nutné dostať sa pod vozidlo.
●Keď vozidlo spúšťate dolu, uistite sa, že v blízkosti vozidla nikto nie je. Ak
sú v blízkosti osoby, pred spúšťaním ich ústne varujte.

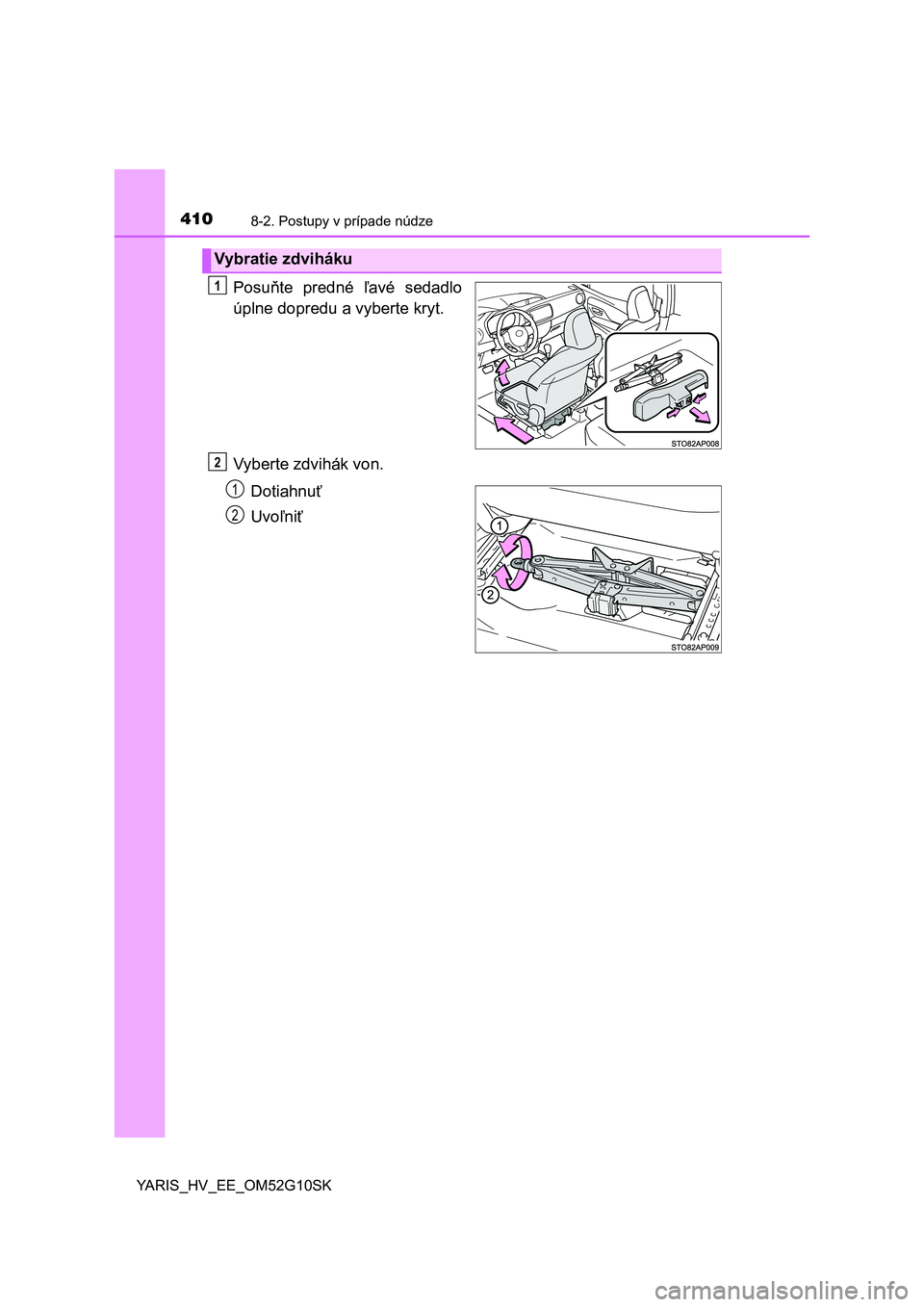

4108-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
Posuňte predné ľavé sedadlo
úplne dopredu a vyberte kryt.
Vyberte zdvihák von.
Dotiahnuť
Uvoľniť
Vybratie zdviháku
1
2
1
2

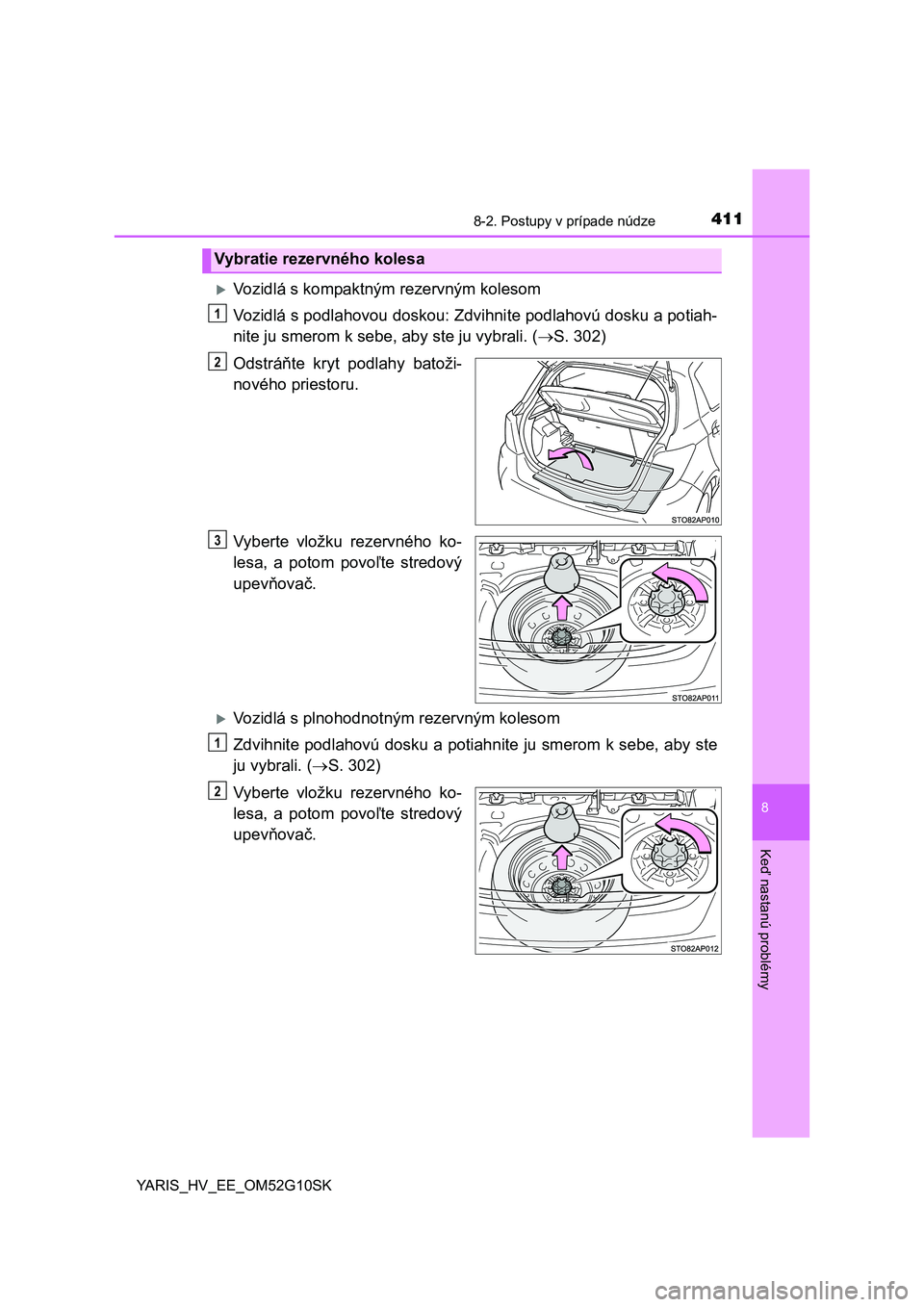

4118-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
Vozidlá s kompaktným rezervným kolesom
Vozidlá s podlahovou doskou: Zdvihnite podlahovú dosku a potiah-
nite ju smerom k sebe, aby ste ju vybrali. (S. 302)
Odstráňte kryt podlahy batoži-
nového priestoru.
Vyberte vložku rezervného ko-
lesa, a potom povoľte stredový
upevňovač.
Vozidlá s plnohodnotným rezervným kolesom
Zdvihnite podlahovú dosku a potiahnite ju smerom k sebe, aby ste
ju vybrali. (S. 302)
Vyberte vložku rezervného ko-
lesa, a potom povoľte stredový
upevňovač.
Vybratie rezervného kolesa
1
2
3
1
2

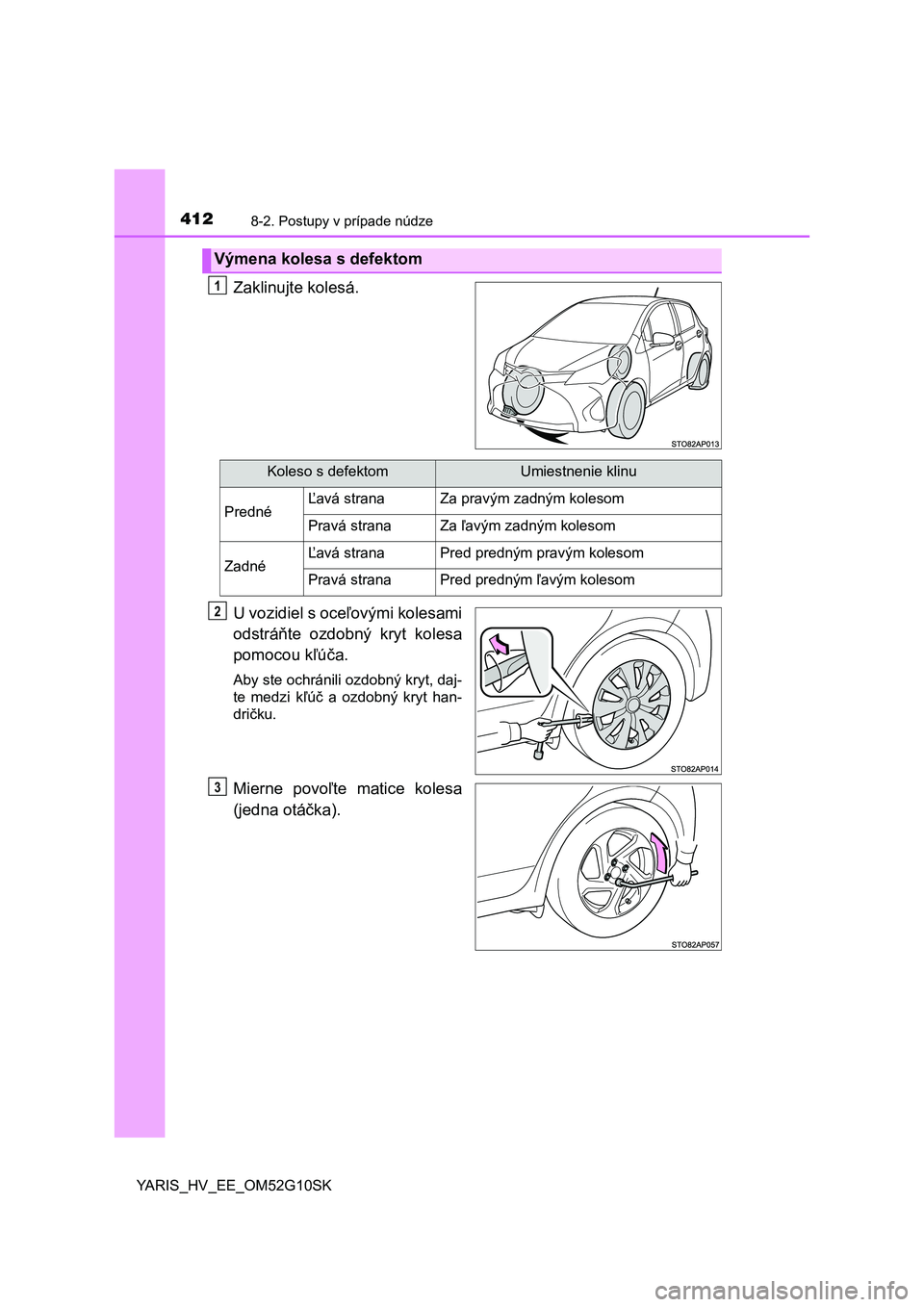

4128-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
Zaklinujte kolesá.
U vozidiel s oceľovými kolesami
odstráňte ozdobný kryt kolesa
pomocou kľúča.
Aby ste ochránili ozdobný kryt, daj-
te medzi kľúč a ozdobný kryt han-
dričku.
Mierne povoľte matice kolesa
(jedna otáčka).
Výmena kolesa s defektom
1
Koleso s defektomUmiestnenie klinu
PrednéĽavá stranaZa pravým zadným kolesom
Pravá stranaZa ľavým zadným kolesom
ZadnéĽavá stranaPred predným pravým kolesom
Pravá stranaPred predným ľavým kolesom
2
3

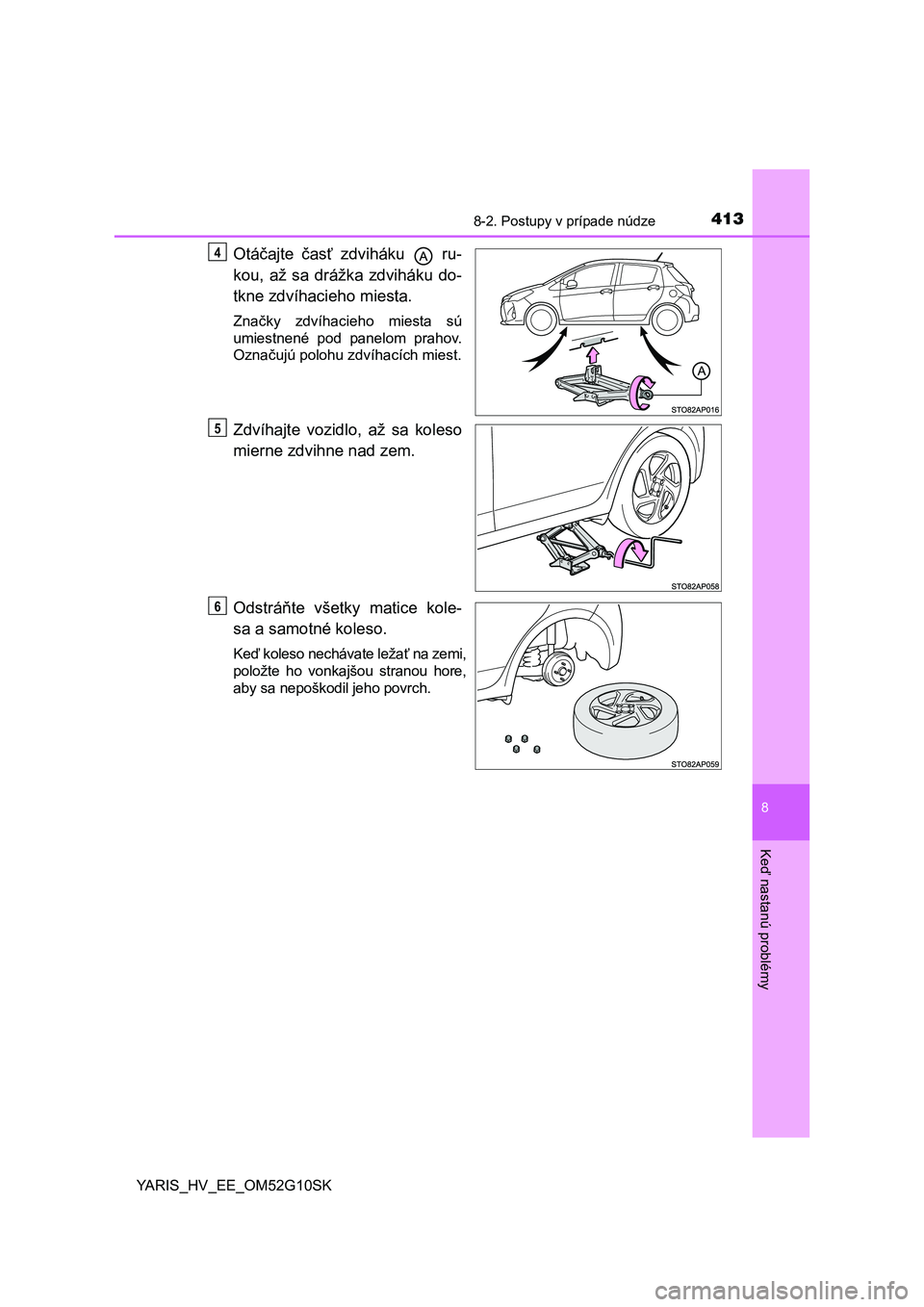

4138-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
Otáčajte časť zdviháku ru-
kou, až sa drážka zdviháku do-
tkne zdvíhacieho miesta.
Značky zdvíhacieho miesta sú
umiestnené pod panelom prahov.
Označujú polohu zdvíhacích miest.
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
Odstráňte všetky matice kole-
sa a samotné koleso.
Keď koleso nechávate ležať na zemi,
položte ho vonkajšou stranou hore,
aby sa nepoškodil jeho povrch.
4
5
6

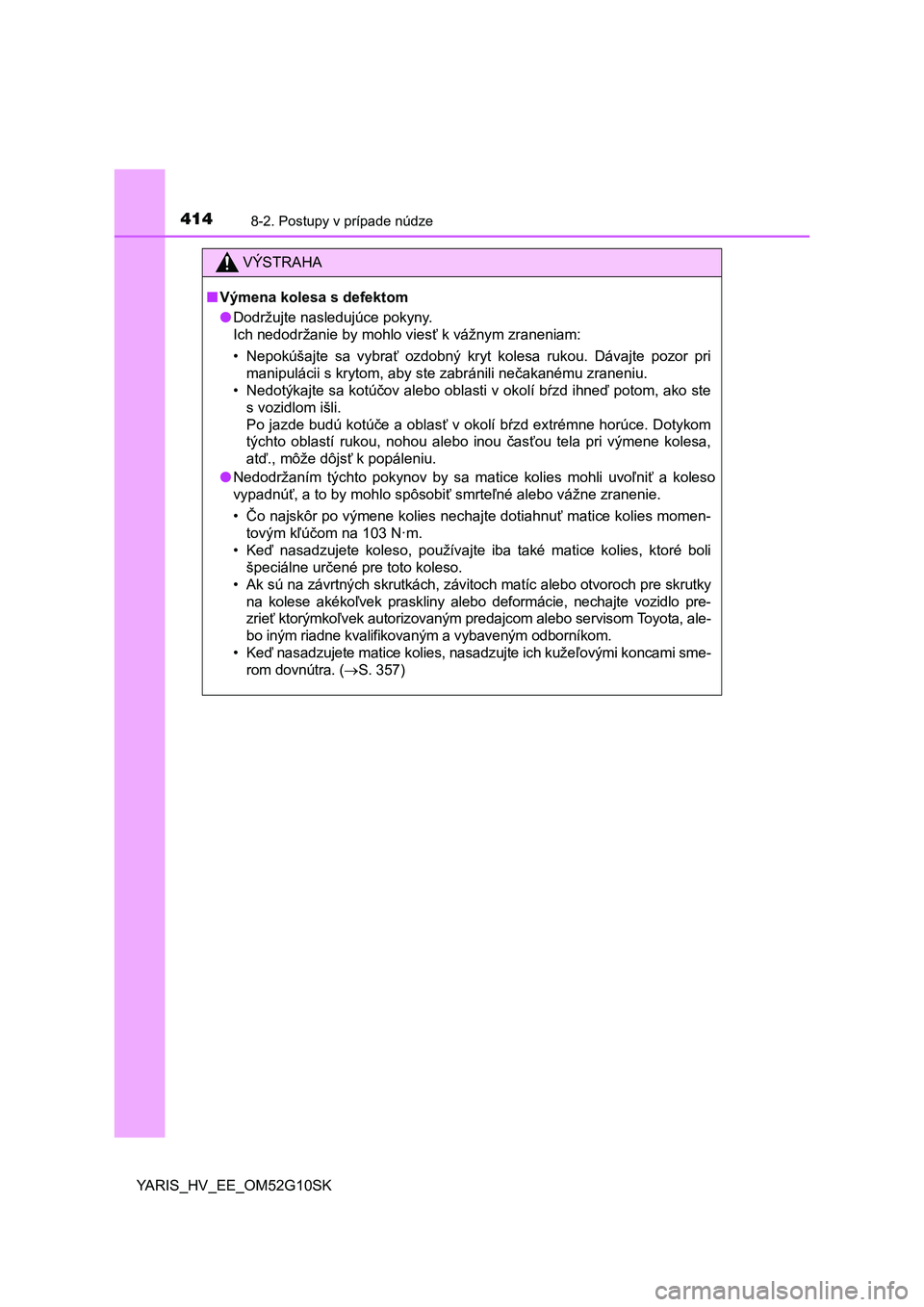

4148-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
VÝSTRAHA
■Výmena kolesa s defektom
●Dodržujte nasledujúce pokyny.
Ich nedodržanie by mohlo viesť k vážnym zraneniam:
• Nepokúšajte sa vybrať ozdobný kryt kolesa rukou. Dávajte pozor pri
manipulácii s krytom, aby ste zabránili nečakanému zraneniu.
• Nedotýkajte sa kotúčov alebo oblasti v okolí bŕzd ihneď potom, ako ste
s vozidlom išli.
Po jazde budú kotúče a oblasť v okolí bŕzd extrémne horúce. Dotykom
týchto oblastí rukou, nohou alebo inou časťou tela pri výmene kolesa,
atď., môže dôjsť k popáleniu.
●Nedodržaním týchto pokynov by sa matice kolies mohli uvoľniť a koleso
vypadnúť, a to by mohlo spôsobiť smrteľné alebo vážne zranenie.
•Čo najskôr po výmene kolies nechajte dotiahnuť matice kolies momen-
tovým kľúčom na 103 N·m.
•Keď nasadzujete koleso, používajte iba také matice kolies, ktoré boli
špeciálne určené pre toto koleso.
• Ak sú na závrtných skrutkách, závitoch matíc alebo otvoroch pre skrutky
na kolese akékoľvek praskliny alebo deformácie, nechajte vozidlo pre-
zrieť ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota, ale-
bo iným riadne kvalifikovaným a vybaveným odborníkom.
•Keď nasadzujete matice kolies, nasadzujte ich kužeľovými koncami sme-
rom dovnútra. (S. 357)

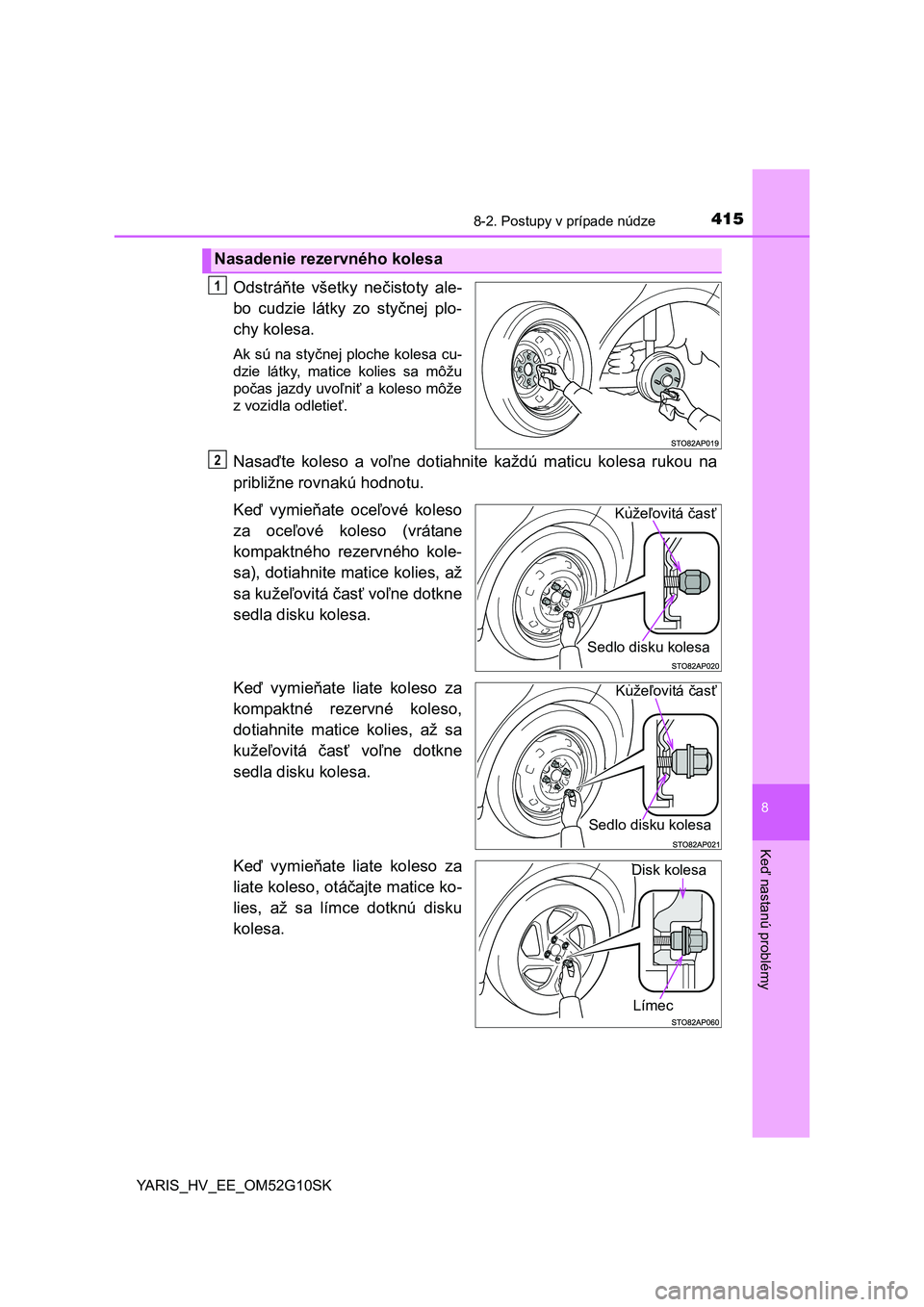

4158-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
Odstráňte všetky nečistoty ale-
bo cudzie látky zo styčnej plo-
chy kolesa.
Ak sú na styčnej ploche kolesa cu-
dzie látky, matice kolies sa môžu
počas jazdy uvoľniť a koleso môže
z vozidla odletieť.
Nasaďte koleso a voľne dotiahnite každú maticu kolesa rukou na
približne rovnakú hodnotu.
Keď vymieňate oceľové koleso
za oceľové koleso (vrátane
kompaktného rezervného kole-
sa), dotiahnite matice kolies, až
sa kužeľovitá časť voľne dotkne
sedla disku kolesa.
Keď vymieňate liate koleso za
kompaktné rezervné koleso,
dotiahnite matice kolies, až sa
kužeľovitá časť voľne dotkne
sedla disku kolesa.
Keď vymieňate liate koleso za
liate koleso, otáčajte matice ko-
lies, až sa límce dotknú disku
kolesa.
Nasadenie rezervného kolesa
1
2
Kužeľovitá časť
Sedlo disku kolesa
Kužeľovitá časť
Sedlo disku kolesa
Disk kolesa
Límec

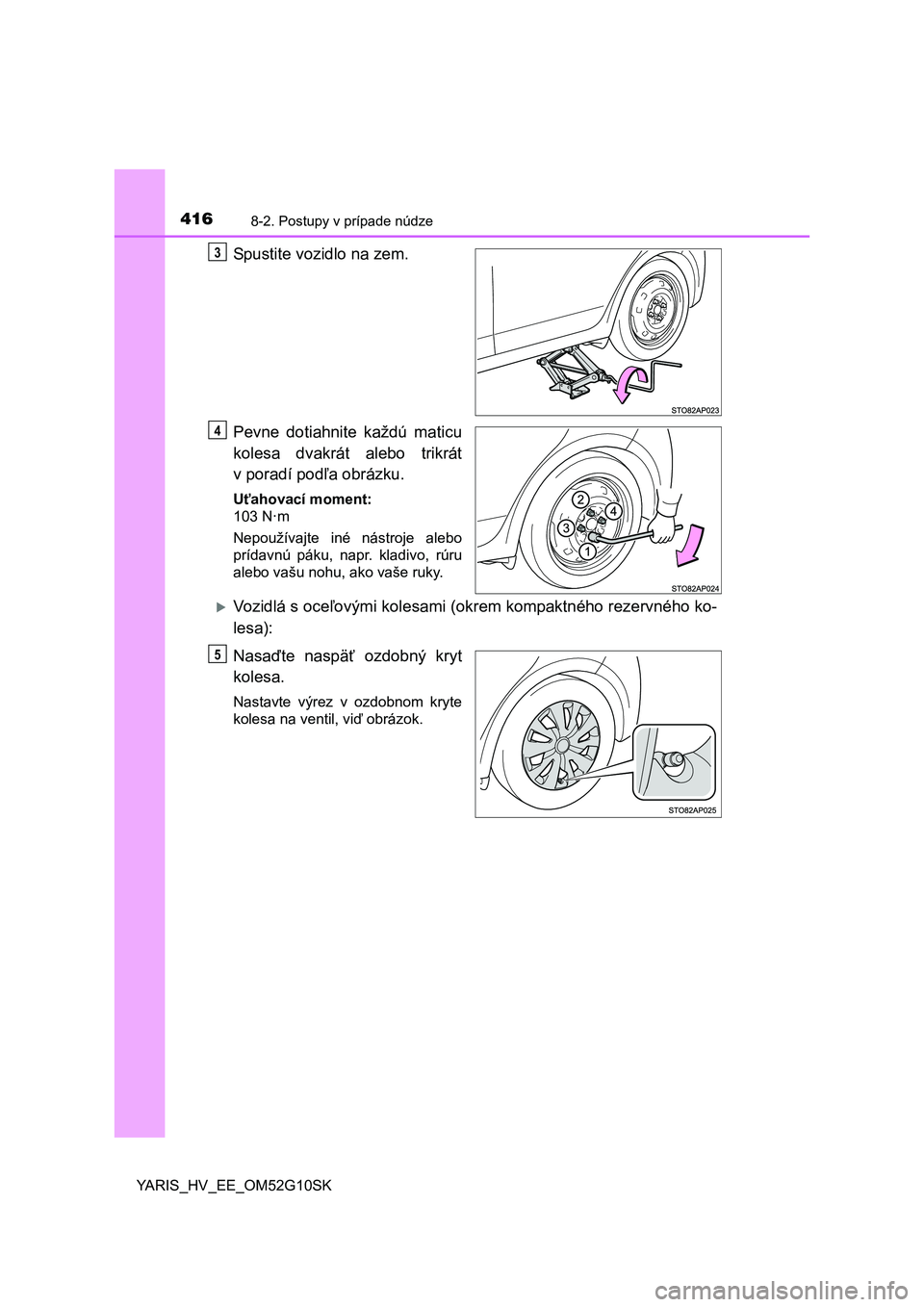

4168-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
Spustite vozidlo na zem.
Pevne dotiahnite každú maticu
kolesa dvakrát alebo trikrát
v poradí podľa obrázku.
Uťahovací moment:
103 N·m
Nepoužívajte iné nástroje alebo
prídavnú páku, napr. kladivo, rúru
alebo vašu nohu, ako vaše ruky.
Vozidlá s oceľovými kolesami (okrem kompaktného rezervného ko-
lesa):
Nasaďte naspäť ozdobný kryt
kolesa.
Nastavte výrez v ozdobnom kryte
kolesa na ventil, viď obrázok.
3
4
5
