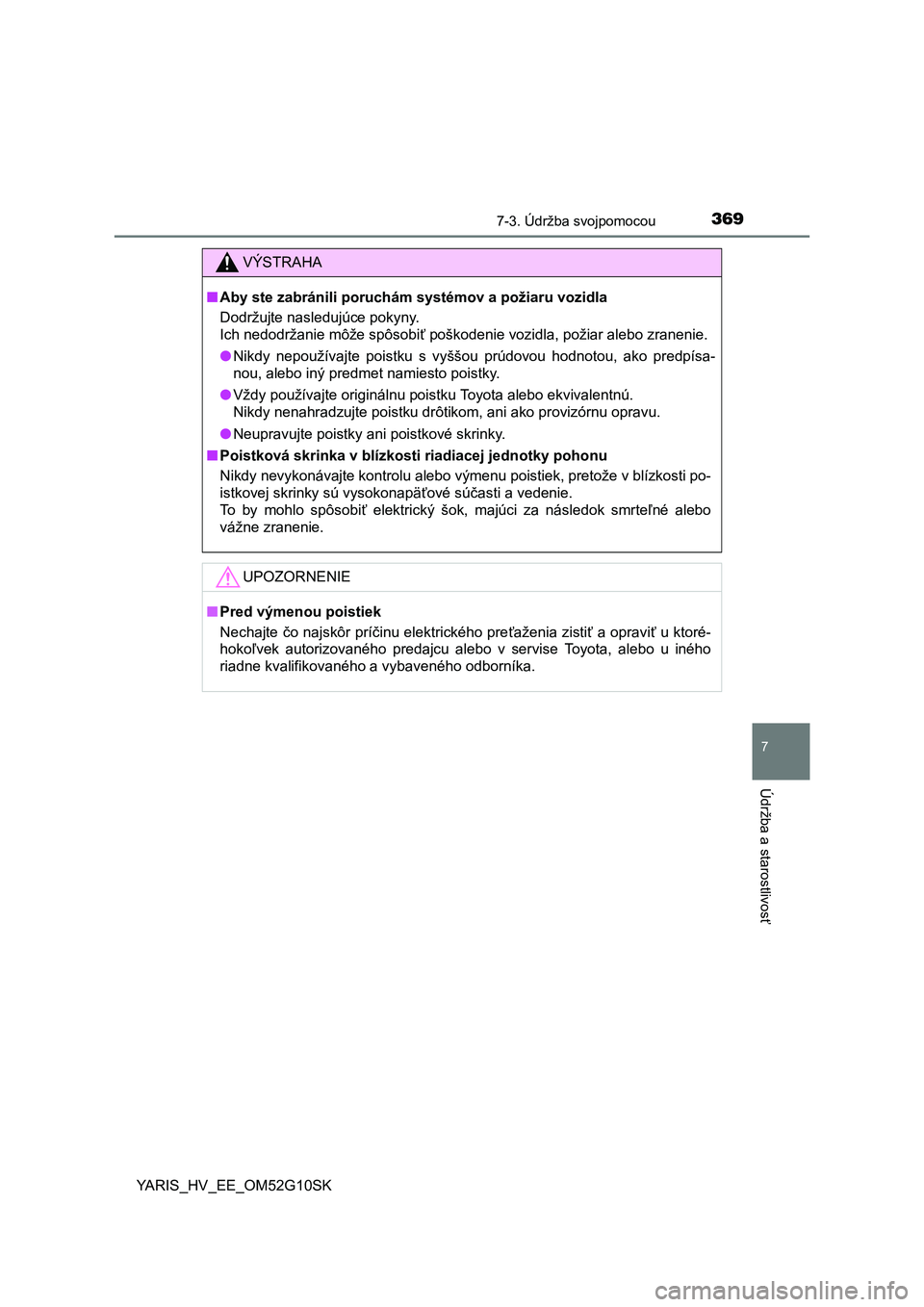

3697-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_EE_OM52G10SK
VÝSTRAHA
■Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť poškodenie vozidla, požiar alebo zranenie.
●Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísa-
nou, alebo iný predmet namiesto poistky.
●Vždy používajte originálnu poistku Toyota alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu.
●Neupravujte poistky ani poistkové skrinky.
■Poistková skrinka v blízkosti riadiacej jednotky pohonu
Nikdy nevykonávajte kontrolu alebo výmenu poistiek, pretože v blízkosti po-
istkovej skrinky sú vysokonapäťové súčasti a vedenie.
To by mohlo spôsobiť elektrický šok, majúci za následok smrteľné alebo
vážne zranenie.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a opraviť u ktoré-
hokoľvek autorizovaného predajcu alebo v servise Toyota, alebo u iného
riadne kvalifikovaného a vybaveného odborníka.

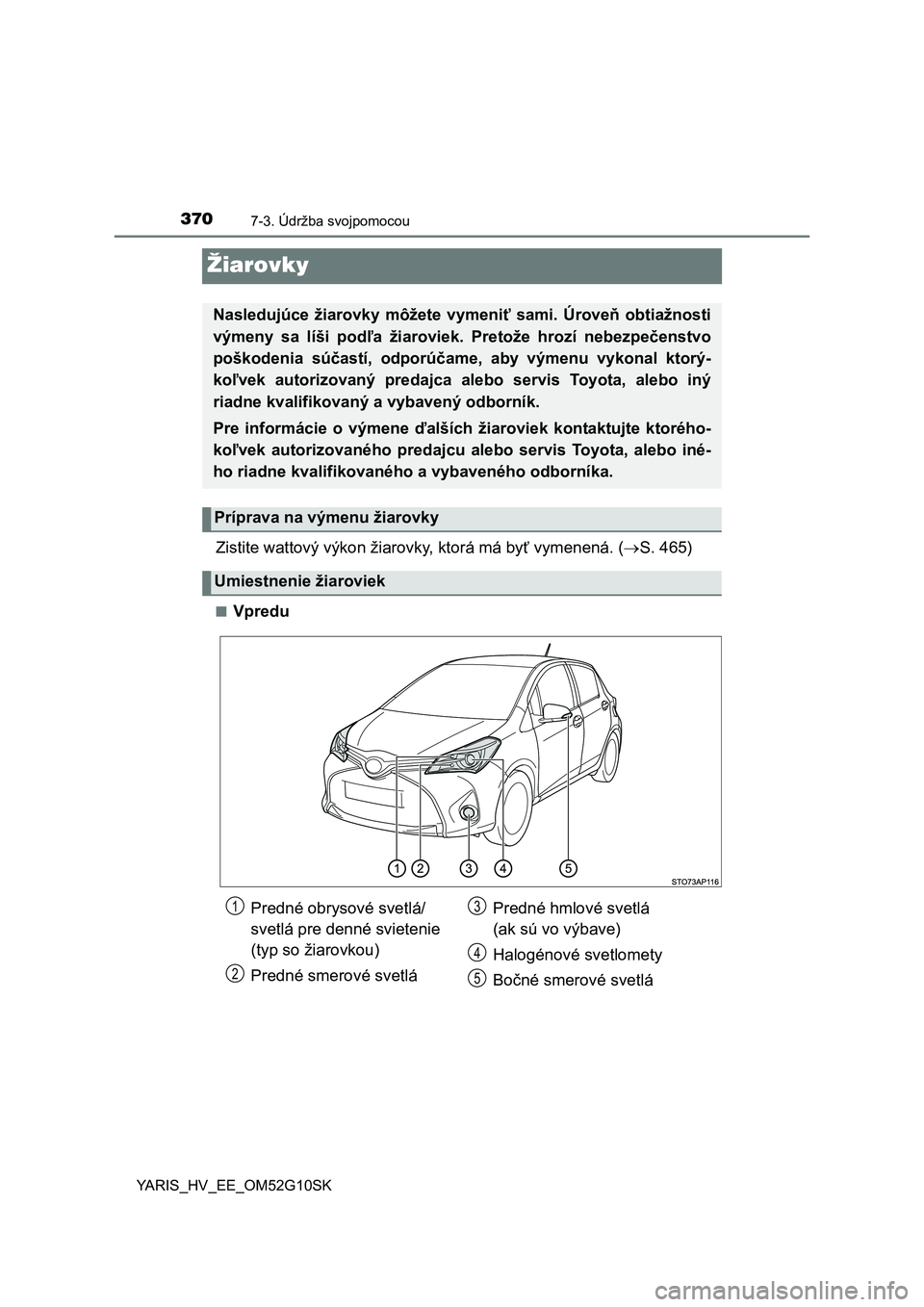

3707-3. Údržba svojpomocou
YARIS_HV_EE_OM52G10SK
Žiarovky
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S. 465)
■Vpredu
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti
výmeny sa líši podľa žiaroviek. Pretože hrozí nebezpečenstvo
poškodenia súčastí, odporúčame, aby výmenu vykonal ktorý-
koľvek autorizovaný predajca alebo servis Toyota, alebo iný
riadne kvalifikovaný a vybavený odborník.
Pre informácie o výmene ďalších žiaroviek kontaktujte ktorého-
koľvek autorizovaného predajcu alebo servis Toyota, alebo iné-
ho riadne kvalifikovaného a vybaveného odborníka.
Príprava na výmenu žiarovky
Umiestnenie žiaroviek
Predné obrysové svetlá/
svetlá pre denné svietenie
(typ so žiarovkou)
Predné smerové svetláPredné hmlové svetlá
(ak sú vo výbave)
Halogénové svetlomety
Bočné smerové svetlá1
2
3
4
5

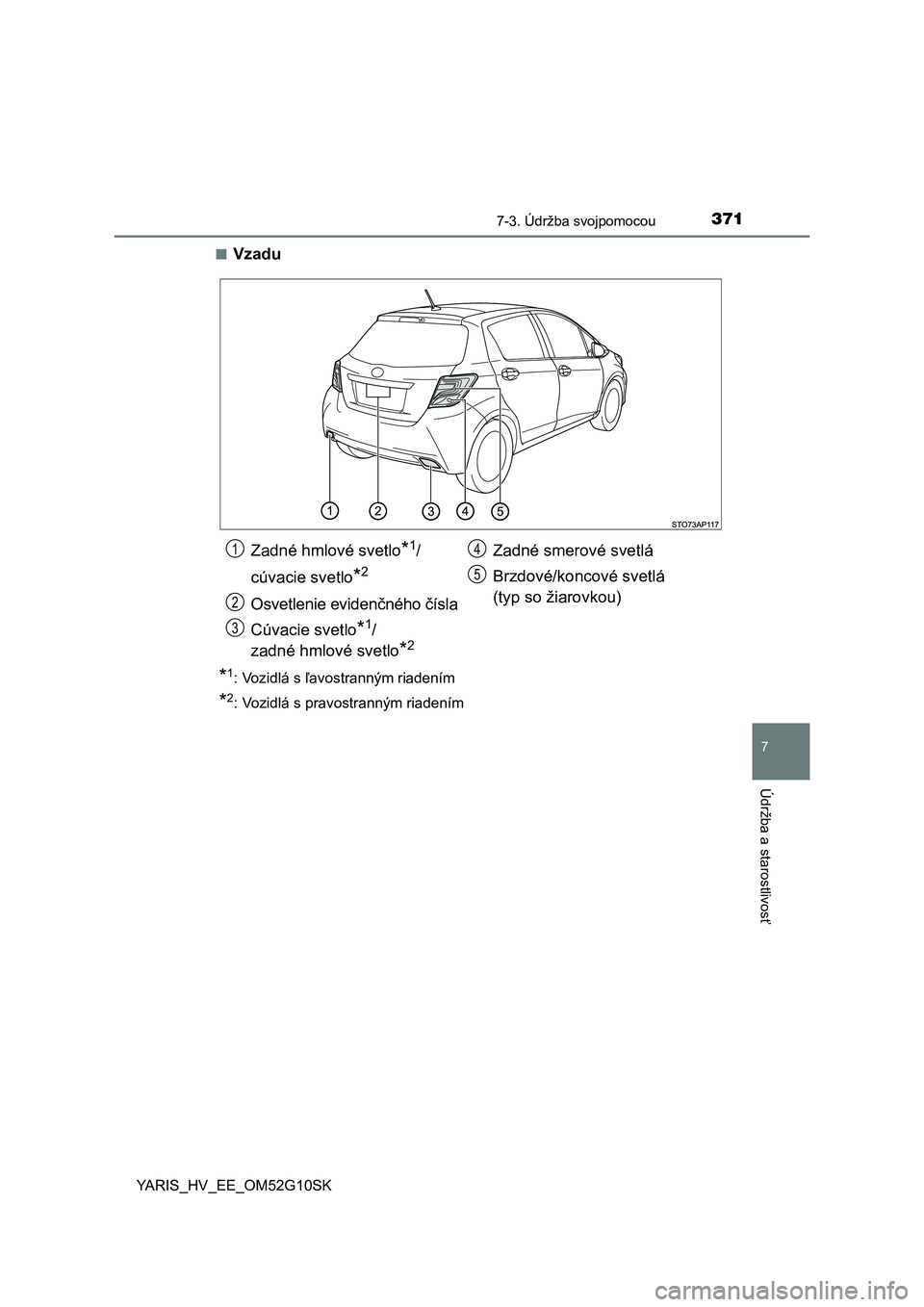

3717-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_EE_OM52G10SK■
Vzadu
*1: Vozidlá s ľavostranným riadením
*2: Vozidlá s pravostranným riadením
Zadné hmlové svetlo*1/
cúvacie svetlo
*2
Osvetlenie evidenčného čísla
Cúvacie svetlo
*1/
zadné hmlové svetlo
*2
Zadné smerové svetlá
Brzdové/koncové svetlá
(typ so žiarovkou)1
2
3
4
5

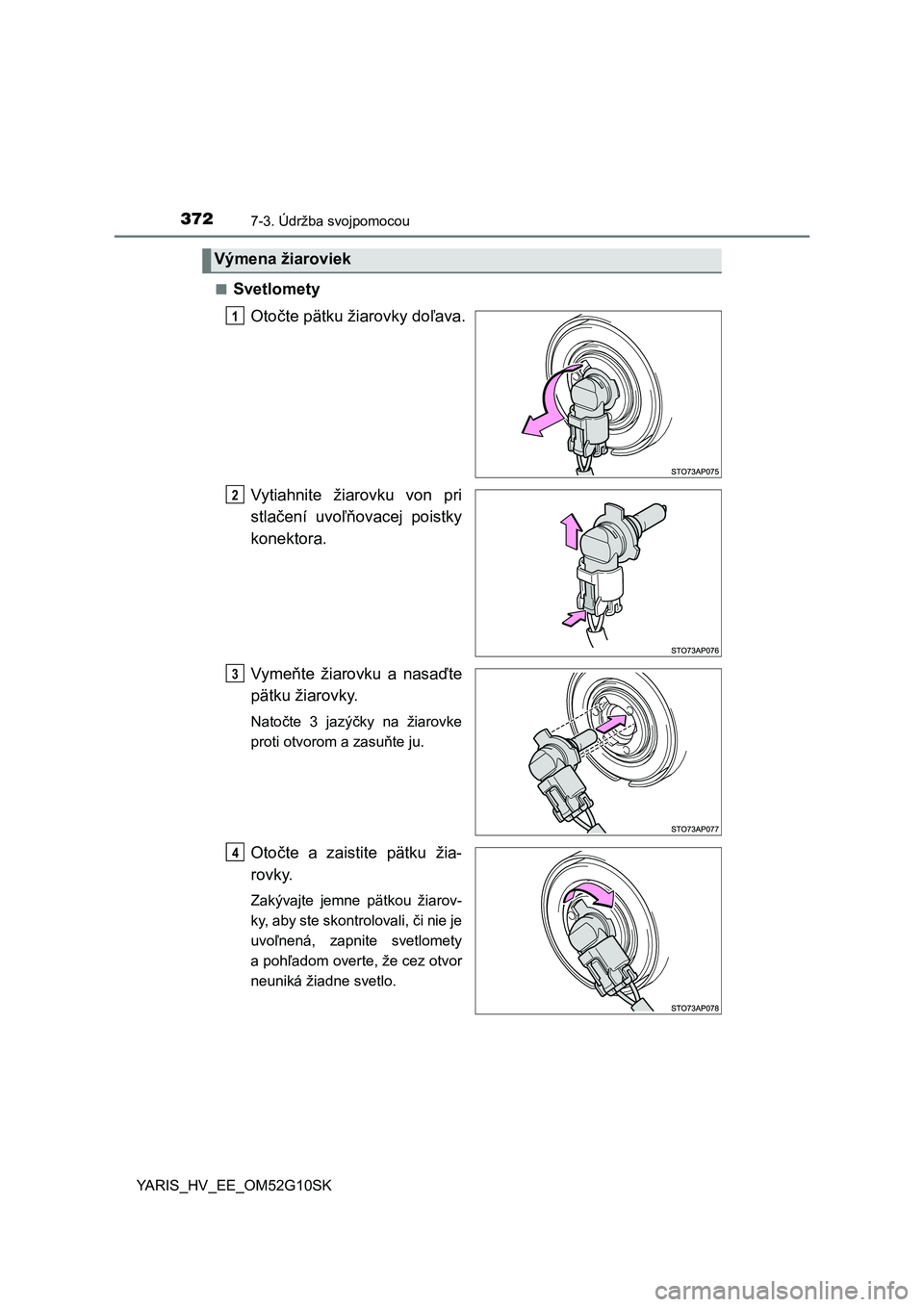

3727-3. Údržba svojpomocou
YARIS_HV_EE_OM52G10SK■
Svetlomety
Otočte pätku žiarovky doľava.
Vytiahnite žiarovku von pri
stlačení uvoľňovacej poistky
konektora.
Vymeňte žiarovku a nasaďte
pätku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žia-
rovky.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite svetlomety
a pohľadom overte, že cez otvor
neuniká žiadne svetlo.
Výmena žiaroviek
1
2
3
14

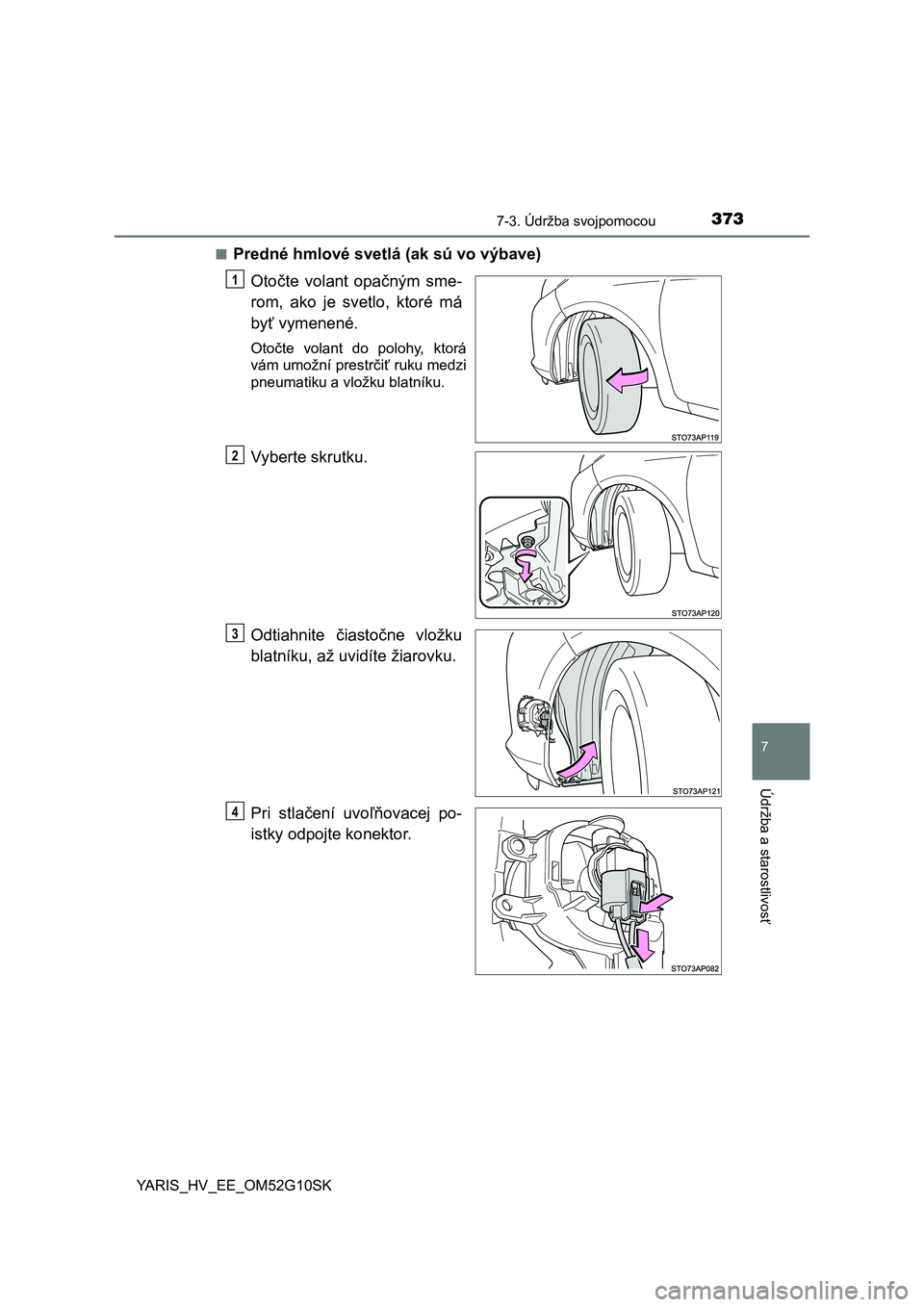

3737-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_EE_OM52G10SK■
Predné hmlové svetlá (ak sú vo výbave)
Otočte volant opačným sme-
rom, ako je svetlo, ktoré má
byť vymenené.
Otočte volant do polohy, ktorá
vám umožní prestrčiť ruku medzi
pneumatiku a vložku blatníku.
Vyberte skrutku.
Odtiahnite čiastočne vložku
blatníku, až uvidíte žiarovku.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
1
2
3
4

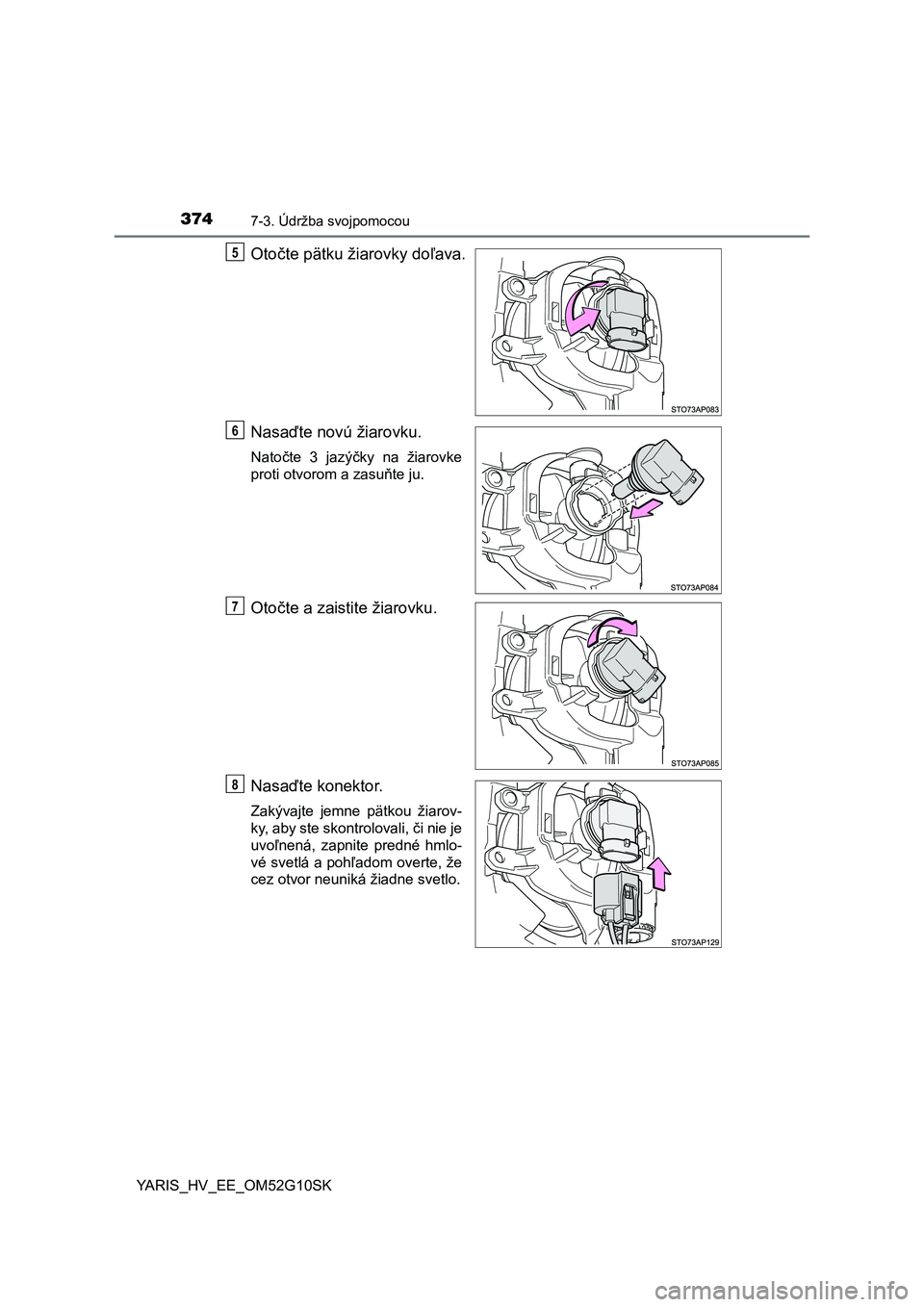

3747-3. Údržba svojpomocou
YARIS_HV_EE_OM52G10SK
Otočte pätku žiarovky doľava.
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite žiarovku.
Nasaďte konektor.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite predné hmlo-
vé svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
5
6
7
8

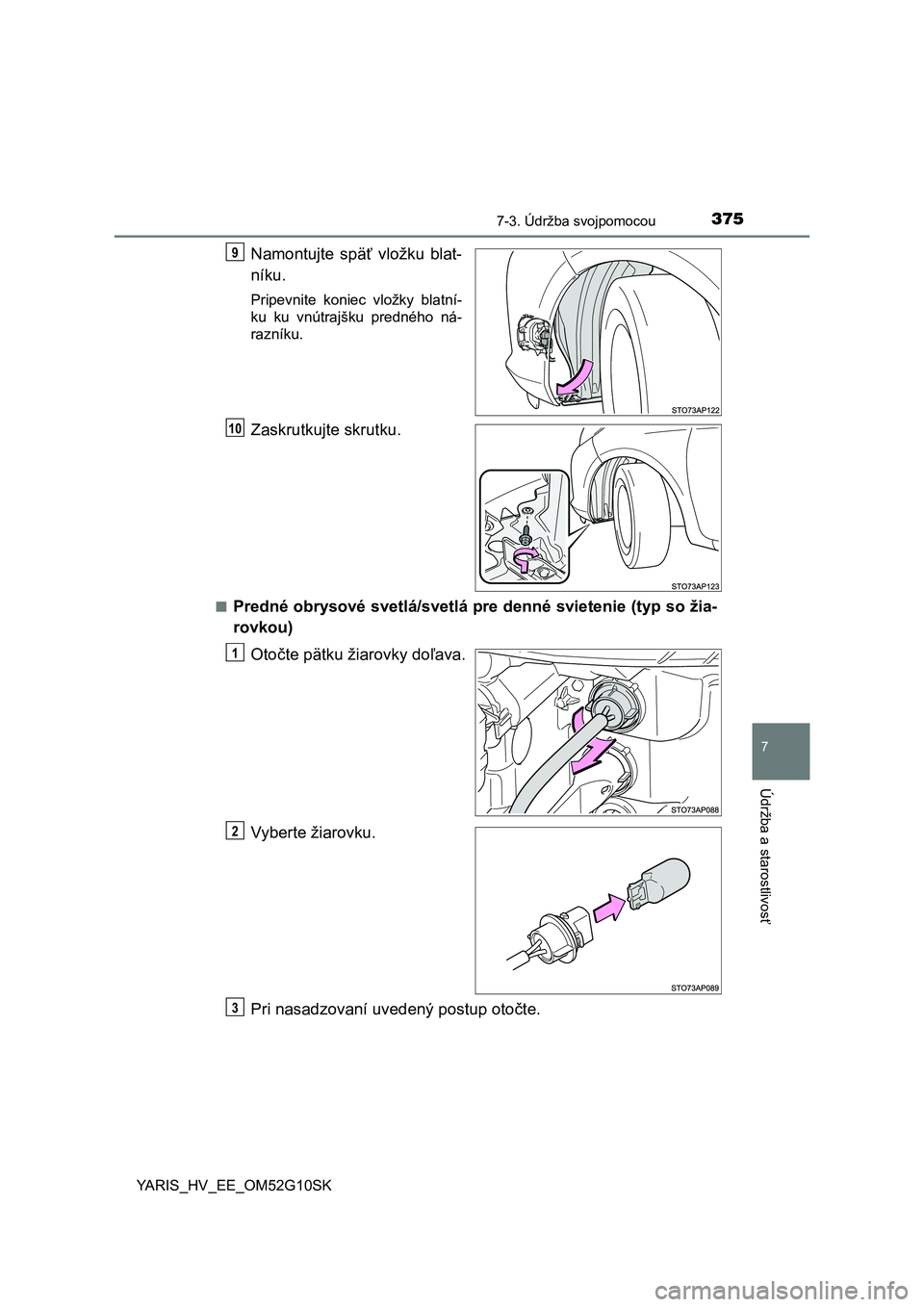

3757-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_EE_OM52G10SK
Namontujte späť vložku blat-
níku.
Pripevnite koniec vložky blatní-
ku ku vnútrajšku predného ná-
razníku.
Zaskrutkujte skrutku.
■Predné obrysové svetlá/svetlá pre denné svietenie (typ so žia-
rovkou)
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
9
10
1
2
3

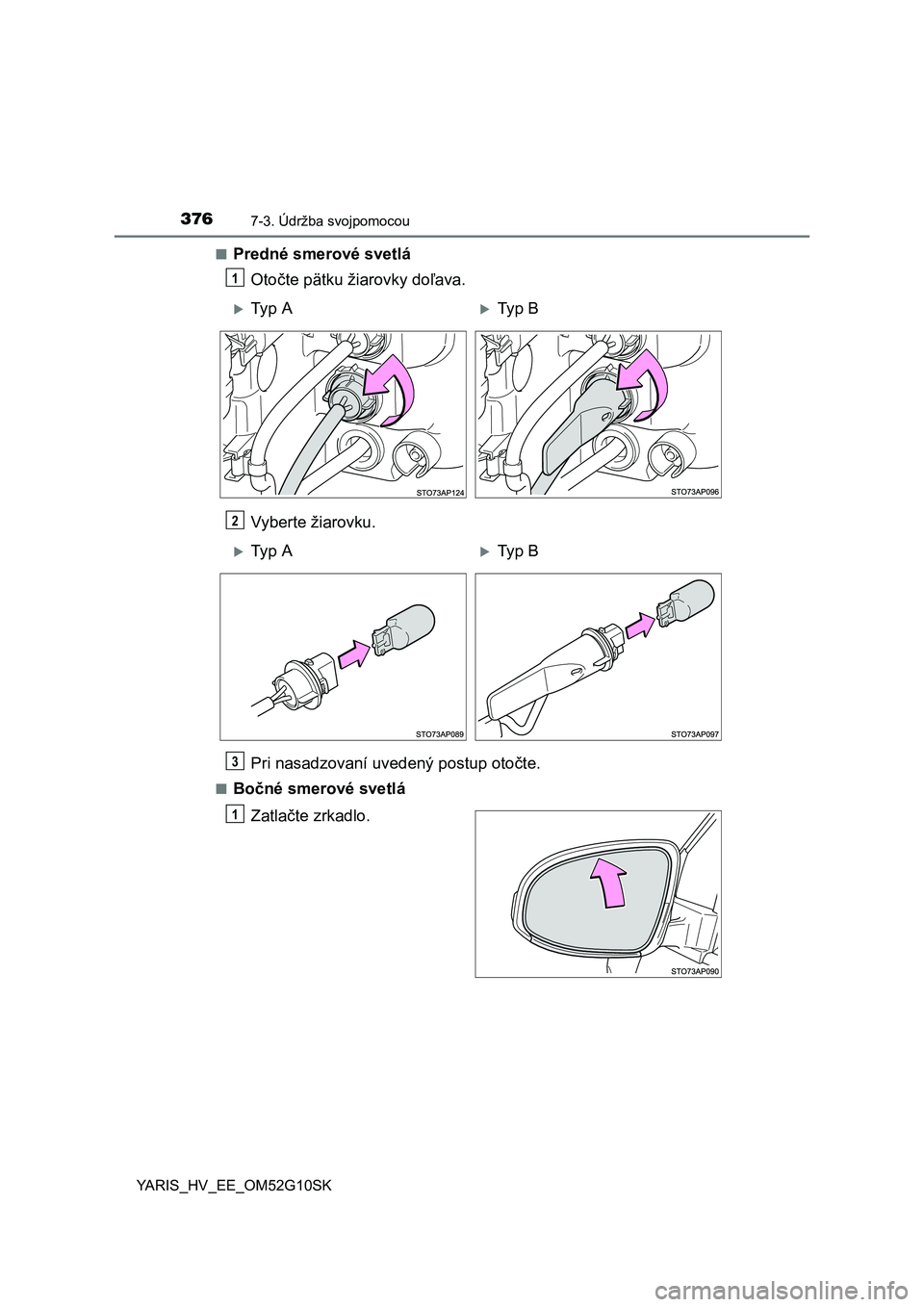

3767-3. Údržba svojpomocou
YARIS_HV_EE_OM52G10SK■
Predné smerové svetlá
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
■Bočné smerové svetlá
Zatlačte zrkadlo.
1
Ty p ATy p B
2
Ty p ATy p B
3
