2015 TOYOTA YARIS HYBRID Návod na použitie (in Slovakian)

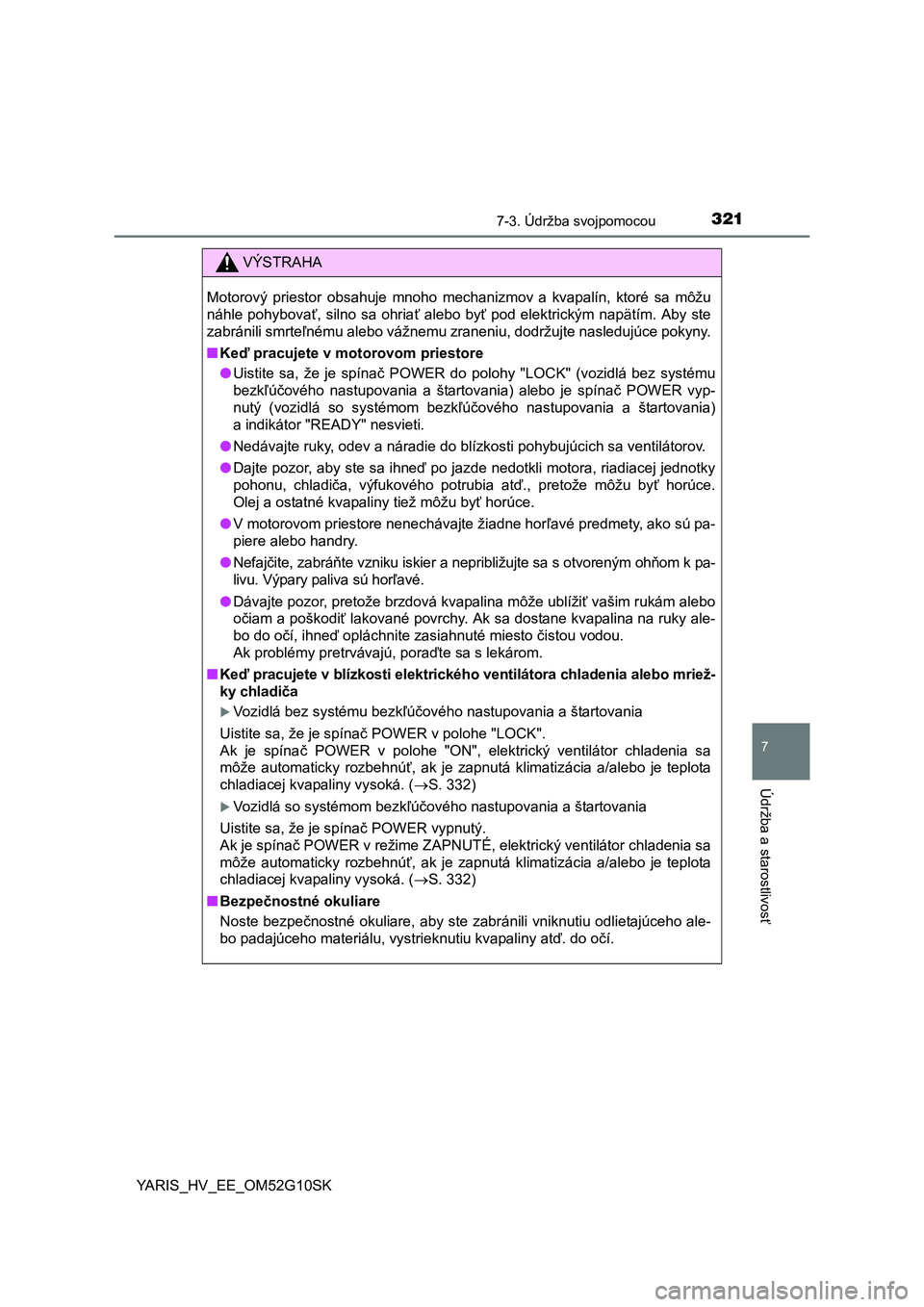

3217-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_EE_OM52G10SK
VÝSTRAHA
Motorový priestor obsahuje mnoho mechanizmov a kvapalín, ktoré sa môžu
náhle pohybovať, silno sa ohriať alebo byť pod elektrickým napätím. Aby ste
zabránili smrteľnému alebo vážnemu zraneniu, dodržujte nasledujúce pokyny.
■Keď pracujete v motorovom priestore
●Uistite sa, že je spínač POWER do polohy "LOCK" (vozidlá bez systému
bezkľúčového nastupovania a štartovania) alebo je spínač POWER vyp-
nutý (vozidlá so systémom bezkľúčového nastupovania a štartovania)
a indikátor "READY" nesvieti.
●Nedávajte ruky, odev a náradie do blízkosti pohybujúcich sa ventilátorov.
●Dajte pozor, aby ste sa ihneď po jazde nedotkli motora, riadiacej jednotky
pohonu, chladiča, výfukového potrubia atď., pretože môžu byť horúce.
Olej a ostatné kvapaliny tiež môžu byť horúce.
●V motorovom priestore nenechávajte žiadne horľavé predmety, ako sú pa-
piere alebo handry.
●Nefajčite, zabráňte vzniku iskier a nepribližujte sa s otvoreným ohňom k pa-
livu. Výpary paliva sú horľavé.
●Dávajte pozor, pretože brzdová kvapalina môže ublížiť vašim rukám alebo
očiam a poškodiť lakované povrchy. Ak sa dostane kvapalina na ruky ale-
bo do očí, ihneď opláchnite zasiahnuté miesto čistou vodou.
Ak problémy pretrvávajú, poraďte sa s lekárom.
■Keď pracujete v blízkosti elektrického ventilátora chladenia alebo mriež-
ky chladiča
Vozidlá bez systému bezkľúčového nastupovania a štartovania
Uistite sa, že je spínač POWER v polohe "LOCK".
Ak je spínač POWER v polohe "ON", elektrický ventilátor chladenia sa
môže automaticky rozbehnúť, ak je zapnutá klimatizácia a/alebo je teplota
chladiacej kvapaliny vysoká. (S. 332)
Vozidlá so systémom bezkľúčového nastupovania a štartovania
Uistite sa, že je spínač POWER vypnutý.
Ak je spínač POWER v režime ZAPNUTÉ, elektrický ventilátor chladenia sa
môže automaticky rozbehnúť, ak je zapnutá klimatizácia a/alebo je teplota
chladiacej kvapaliny vysoká. (S. 332)
■Bezpečnostné okuliare
Noste bezpečnostné okuliare, aby ste zabránili vniknutiu odlietajúceho ale-
bo padajúceho materiálu, vystrieknutiu kvapaliny atď. do očí.

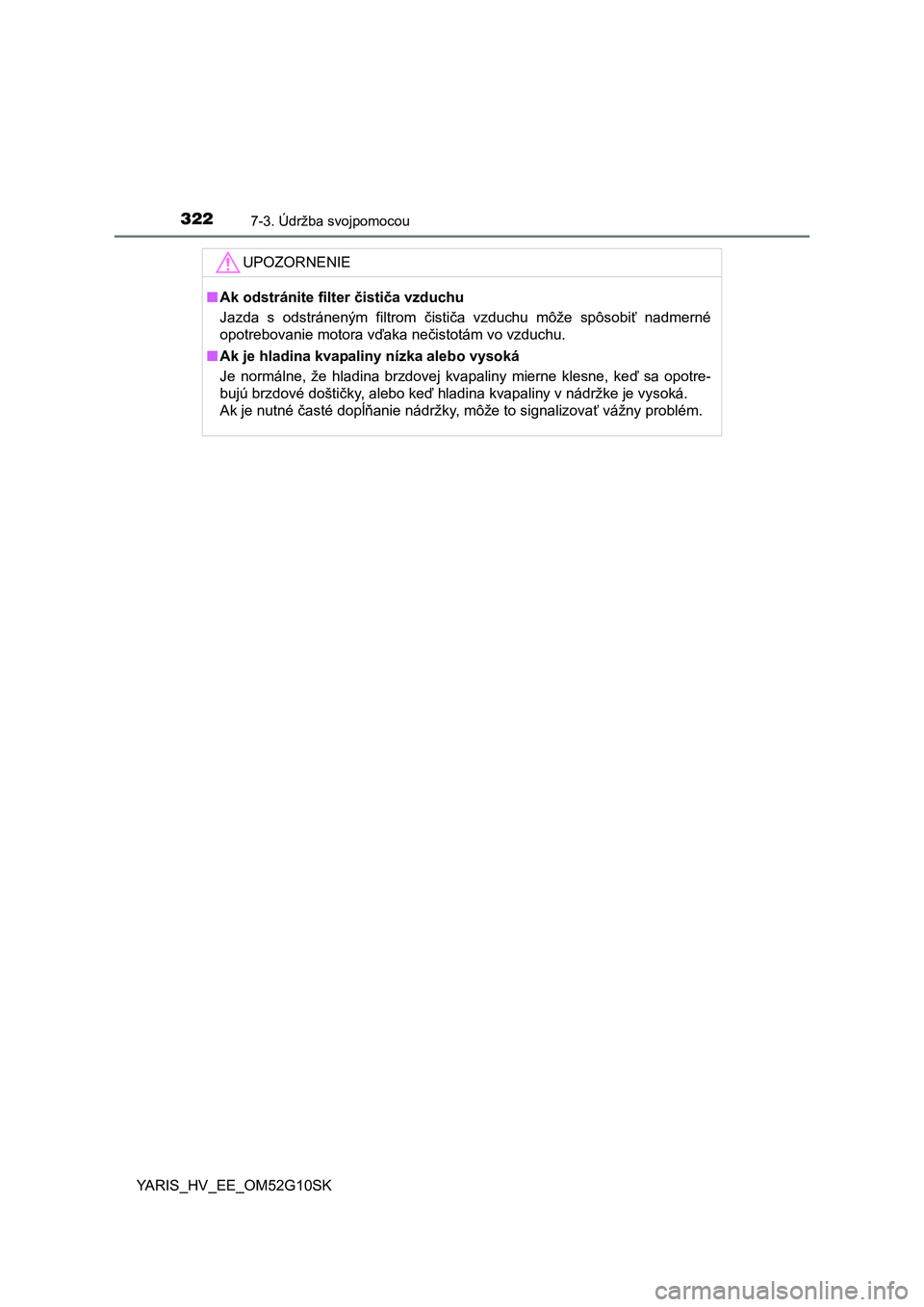

3227-3. Údržba svojpomocou
YARIS_HV_EE_OM52G10SK
UPOZORNENIE
■Ak odstránite filter čističa vzduchu
Jazda s odstráneným filtrom čističa vzduchu môže spôsobiť nadmerné
opotrebovanie motora vďaka nečistotám vo vzduchu.
■Ak je hladina kvapaliny nízka alebo vysoká
Je normálne, že hladina brzdovej kvapaliny mierne klesne, keď sa opotre-
bujú brzdové doštičky, alebo keď hladina kvapaliny v nádržke je vysoká.
Ak je nutné časté dopĺňanie nádržky, môže to signalizovať vážny problém.

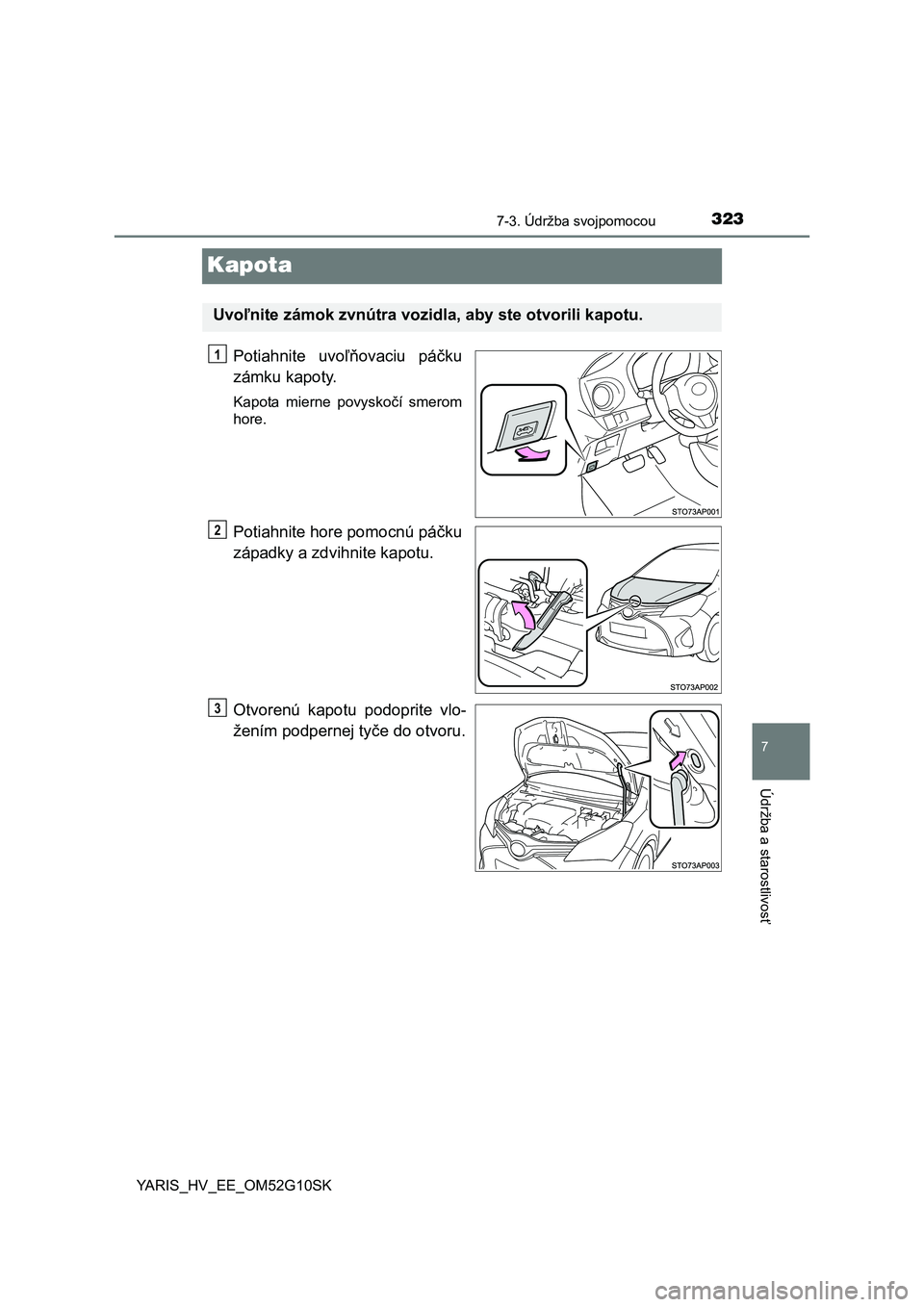

3237-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_EE_OM52G10SK
Kapota
Potiahnite uvoľňovaciu páčku
zámku kapoty.
Kapota mierne povyskočí smerom
hore.
Potiahnite hore pomocnú páčku
západky a zdvihnite kapotu.
Otvorenú kapotu podoprite vlo-
žením podpernej tyče do otvoru.
Uvoľnite zámok zvnútra vozidla, aby ste otvorili kapotu.
1
2
3

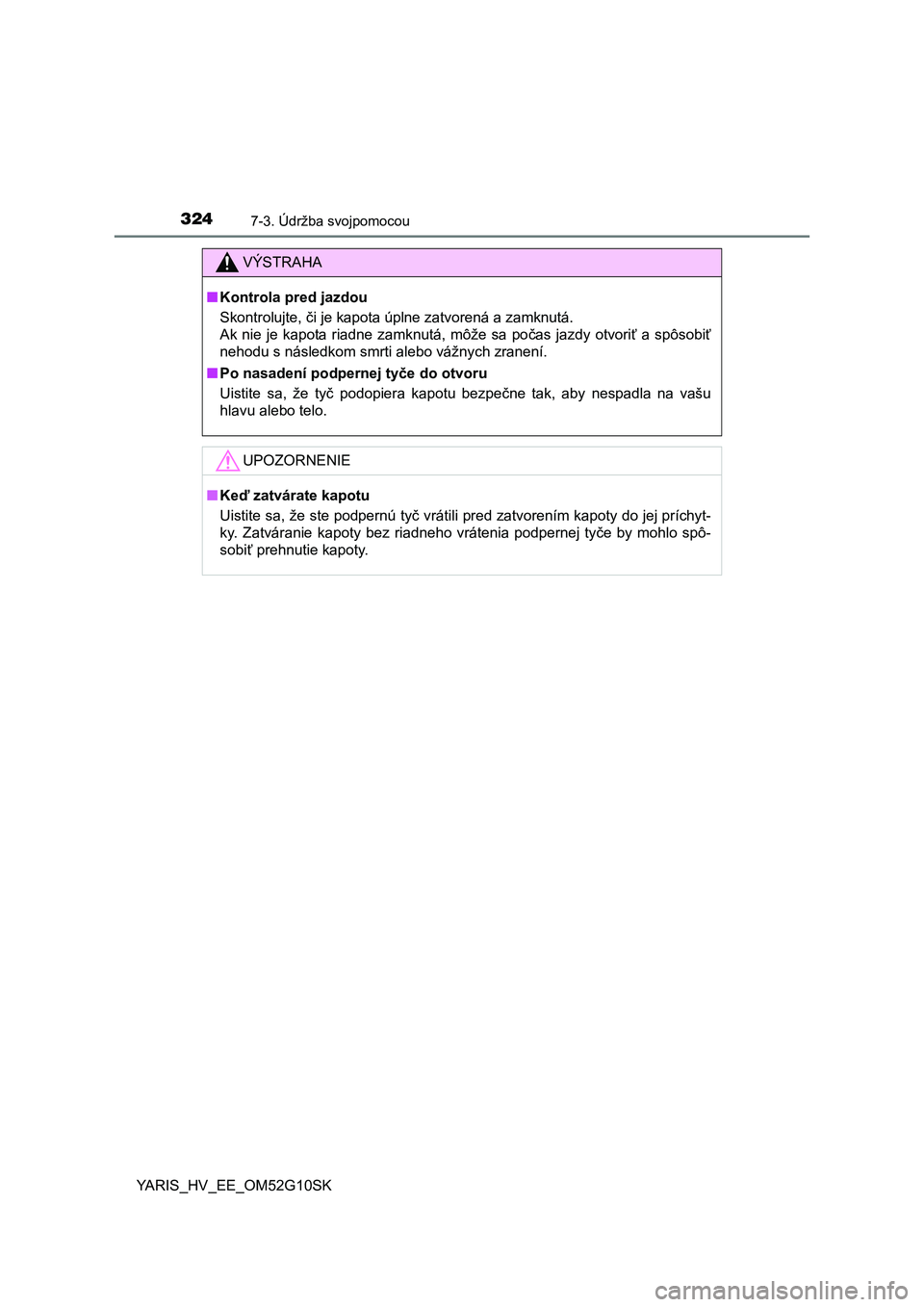

3247-3. Údržba svojpomocou
YARIS_HV_EE_OM52G10SK
VÝSTRAHA
■Kontrola pred jazdou
Skontrolujte, či je kapota úplne zatvorená a zamknutá.
Ak nie je kapota riadne zamknutá, môže sa počas jazdy otvoriť a spôsobiť
nehodu s následkom smrti alebo vážnych zranení.
■Po nasadení podpernej tyče do otvoru
Uistite sa, že tyč podopiera kapotu bezpečne tak, aby nespadla na vašu
hlavu alebo telo.
UPOZORNENIE
■Keď zatvárate kapotu
Uistite sa, že ste podpernú tyč vrátili pred zatvorením kapoty do jej príchyt-
ky. Zatváranie kapoty bez riadneho vrátenia podpernej tyče by mohlo spô-
sobiť prehnutie kapoty.

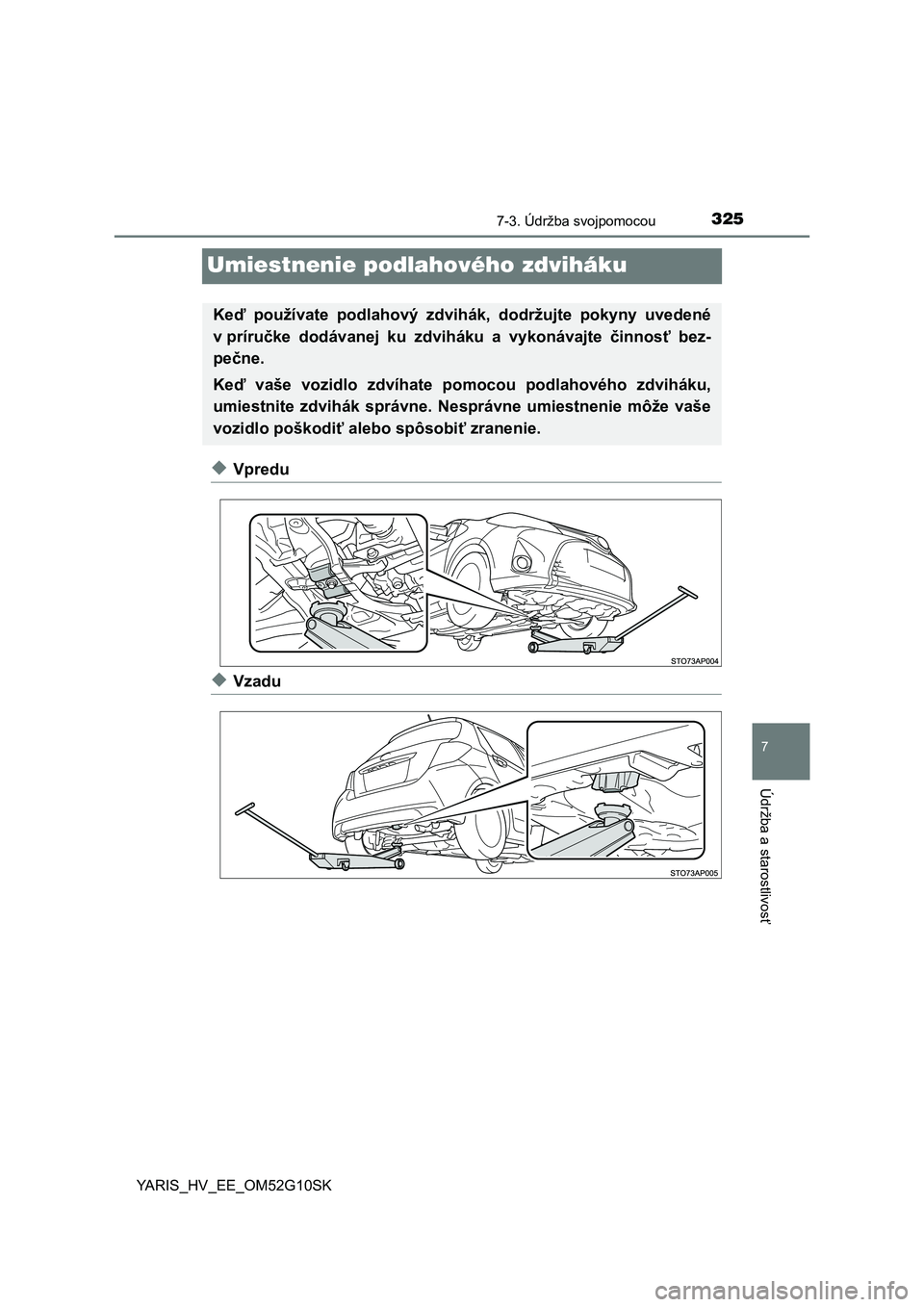

3257-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_EE_OM52G10SK
Umiestnenie podlahového zdviháku
◆Vpredu
◆Vzadu
Keď používate podlahový zdvihák, dodržujte pokyny uvedené
v príručke dodávanej ku zdviháku a vykonávajte činnosť bez-
pečne.
Keď vaše vozidlo zdvíhate pomocou podlahového zdviháku,
umiestnite zdvihák správne. Nesprávne umiestnenie môže vaše
vozidlo poškodiť alebo spôsobiť zranenie.

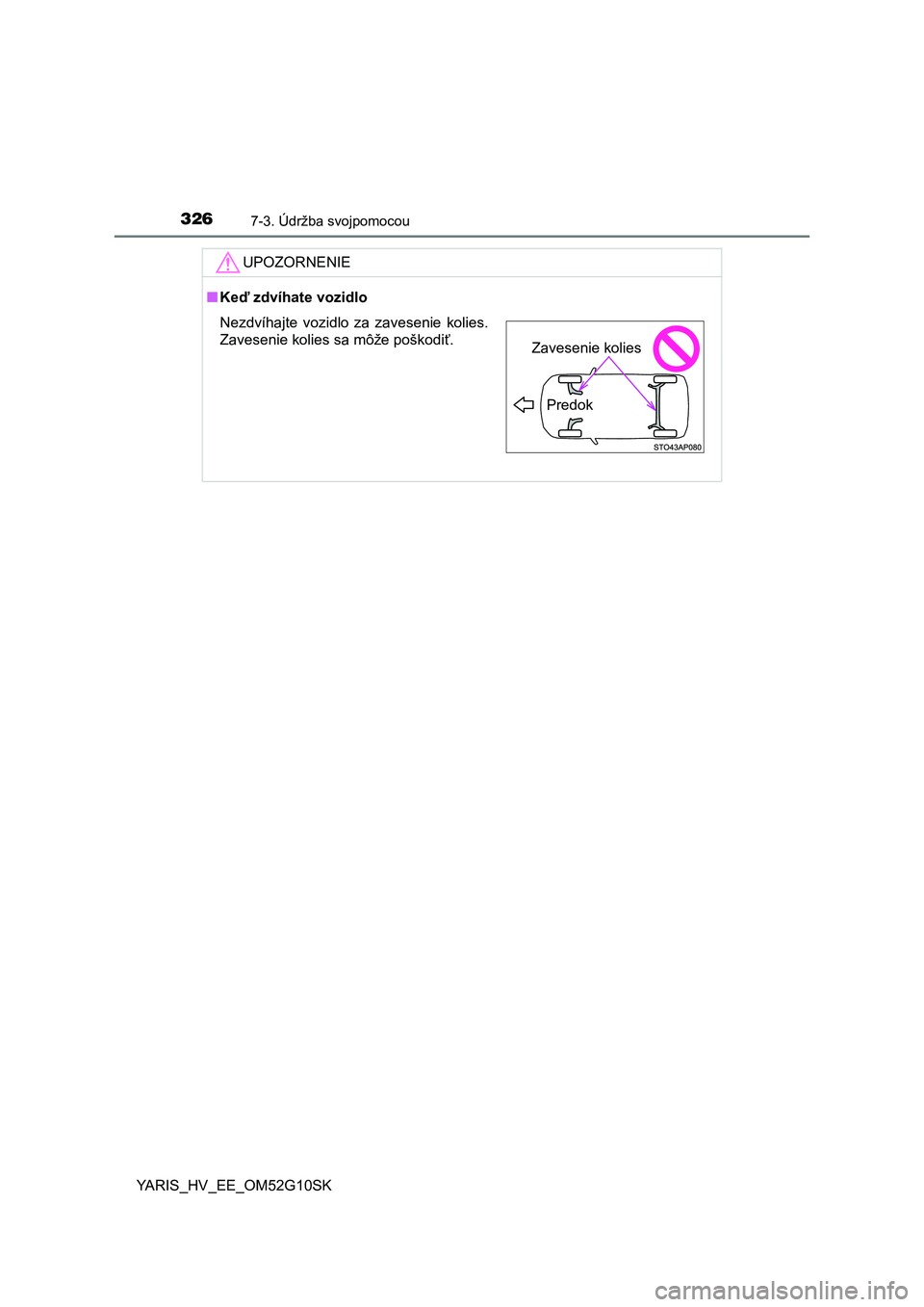

3267-3. Údržba svojpomocou
YARIS_HV_EE_OM52G10SK
UPOZORNENIE
■Keď zdvíhate vozidlo
Nezdvíhajte vozidlo za zavesenie kolies.
Zavesenie kolies sa môže poškodiť.
Predok
Zavesenie kolies

3277-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_EE_OM52G10SK
Motorový priestor
Poistkové skrinky (S. 365)
Uzáver plniaceho hrdla moto-
rového oleja (S. 329)
Uzáver chladiča chladiacej
kvapaliny motora
Nádržka chladiacej kvapaliny
riadiacej jednotky pohonu
(S. 331)
Nádržka chladiacej kvapaliny
motora (S. 331)Chladič chladiacej kvapaliny
motora/riadiacej jednotky po-
honu (S. 332)
Elektrický ventilátor chladenia
Kondenzátor (S. 332)
Odmerka hladiny motorového
oleja (S. 328)
Nádržka kvapaliny ostrekova-
čov (S. 333)1
2
3
4
5
6
7
8
9
10

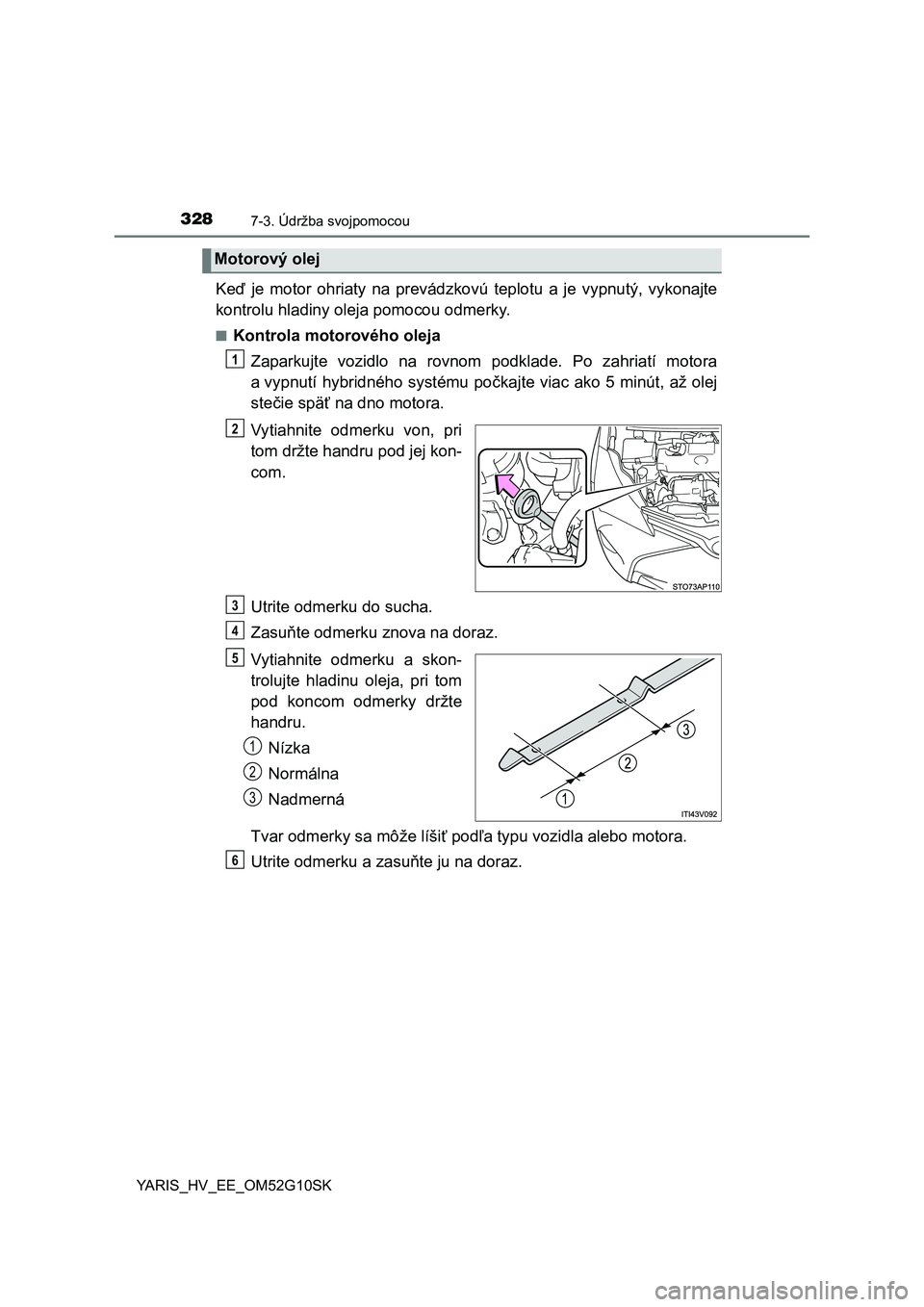

3287-3. Údržba svojpomocou
YARIS_HV_EE_OM52G10SK
Keď je motor ohriaty na prevádzkovú teplotu a je vypnutý, vykonajte
kontrolu hladiny oleja pomocou odmerky.
■Kontrola motorového oleja
Zaparkujte vozidlo na rovnom podklade. Po zahriatí motora
a vypnutí hybridného systému počkajte viac ako 5 minút, až olej
stečie späť na dno motora.
Vytiahnite odmerku von, pri
tom držte handru pod jej kon-
com.
Utrite odmerku do sucha.
Zasuňte odmerku znova na doraz.
Vytiahnite odmerku a skon-
trolujte hladinu oleja, pri tom
pod koncom odmerky držte
handru.
Nízka
Normálna
Nadmerná
Tvar odmerky sa môže líšiť podľa typu vozidla alebo motora.
Utrite odmerku a zasuňte ju na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6
