4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
409
4
Obs∏uga techniczna i konserwacja
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowadzanego do silnika grozi przyspieszo-
nym zu˝yciem mechanicznym silnika, spowodowanym przez znajdujàce
si´ w powietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki poziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbiorniczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e przy wysokim poziomie p∏ynu w aku-
mulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego w zbiorniczku wymaga cz´stego uzupe∏-
niania, mo˝e to oznaczaç powa˝nà awari´.
Podczas wykonywania czynnoÊci serwisowych w pobli˝u elektrycznego
wentylatora i ch∏odnicy
Wersje z elektronicznym kluczykiem: Upewniç si´, ˝e przyciskiem rozruchu
„ENGINE START STOP” wybrany jest stan wy∏àczony.
Elektrycznie nap´dzany wentylator ch∏odnicy mo˝e samoczynnie ru-
szyç, je˝eli przyciskiem rozruchu „ENGINE START STOP” wybrany jest
stan IGNITION ON, w∏àczony jest uk∏ad klimatyzacji i/lub temperatura
p∏ynu w uk∏adzie ch∏odzenia silnika jest wysoka. (
S. 424)
Wersje z silnikiem o zap∏onie samoczynnym: Gdy temperatura w komo-
rze silnika jest wysoka, wentylator elektryczny uk∏adu ch∏odzenia mo˝e
dzia∏aç nawet po wy∏àczeniu silnika.
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne, aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi materia∏ami.
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 409 (Black plate)
Page 410 of 624

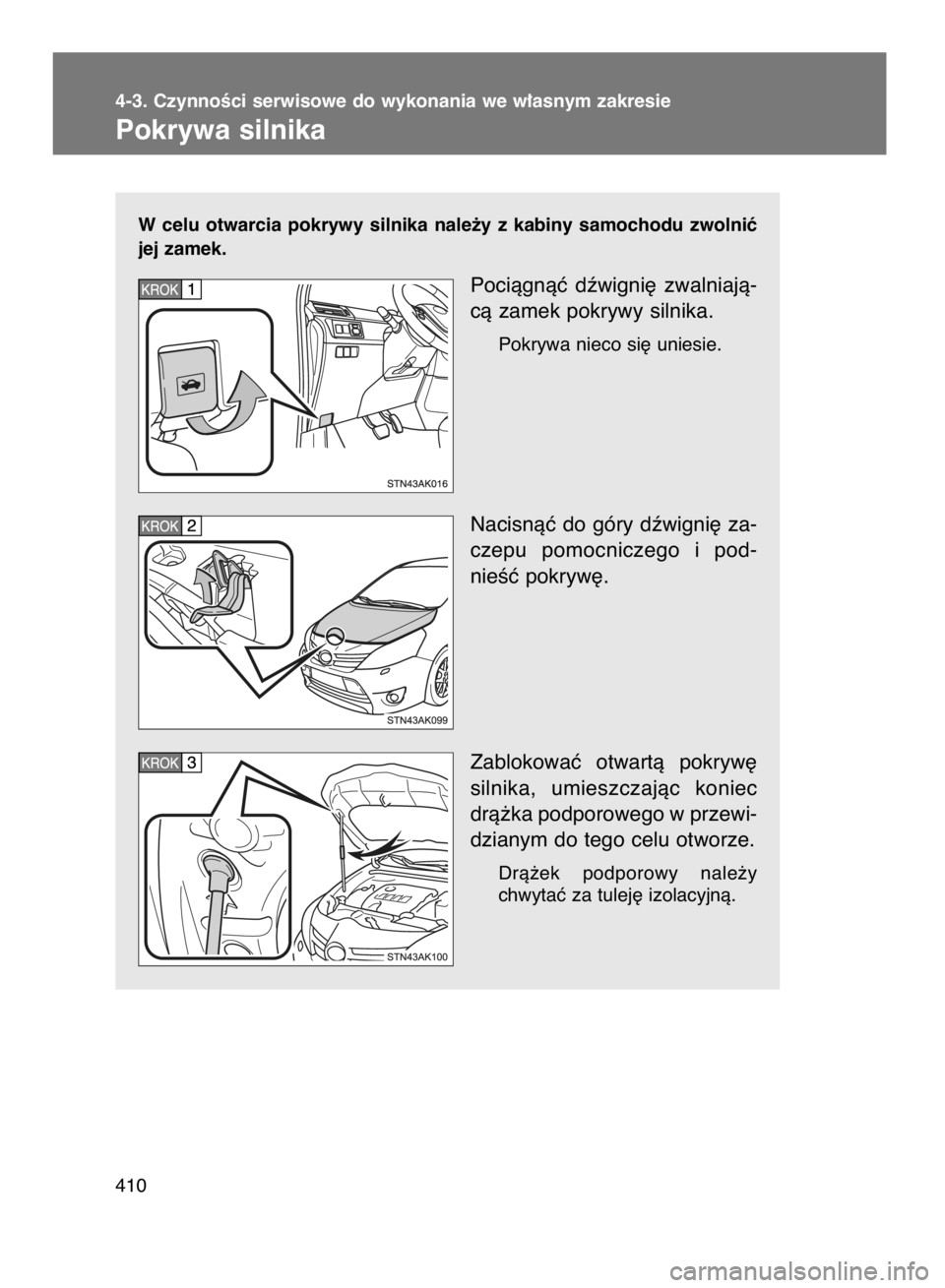

W celu otwarcia pokrywy silnika nale˝y z kabiny samochodu zwolniç
jej zamek.
Pociàgnàç dêwigni´ zwalniajà-
cà zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
Nacisnàç do góry dêwigni´ za-
czepu pomocniczego i pod-
nieÊç pokryw´.
Zablokowaç otwartà pokryw´
silnika, umieszczajàc koniec
drà˝ka podporowego w przewi-
dzianym do tego celu otworze.
Drà˝ek podporowy nale˝y
chwytaç za tulej´ izolacyjnà.
410 4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Pokrywa silnika
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 410 (Black plate)
Page 411 of 624

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
411
4
Obs∏uga techniczna i konserwacja
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest ca∏kowicie zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku drogowego, w rezultacie którego
mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Drà˝ek podporowy pokrywy silnika
Wysoka temperatura w komorze silnikowej mo˝e powodowaç silne roz-
grzanie drà˝ka podporowego.
W celu unikni´cia ryzyka oparzenia drà˝ek podporowy nale˝y chwytaç za
tulej´ izolacyjnà.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podparta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podpo-
rowy zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy
silnika z uniesionym drà˝kiem podporowym mo˝e doprowadziç do jej wy-
gi´cia.
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 411 (Black plate)
Page 412 of 624

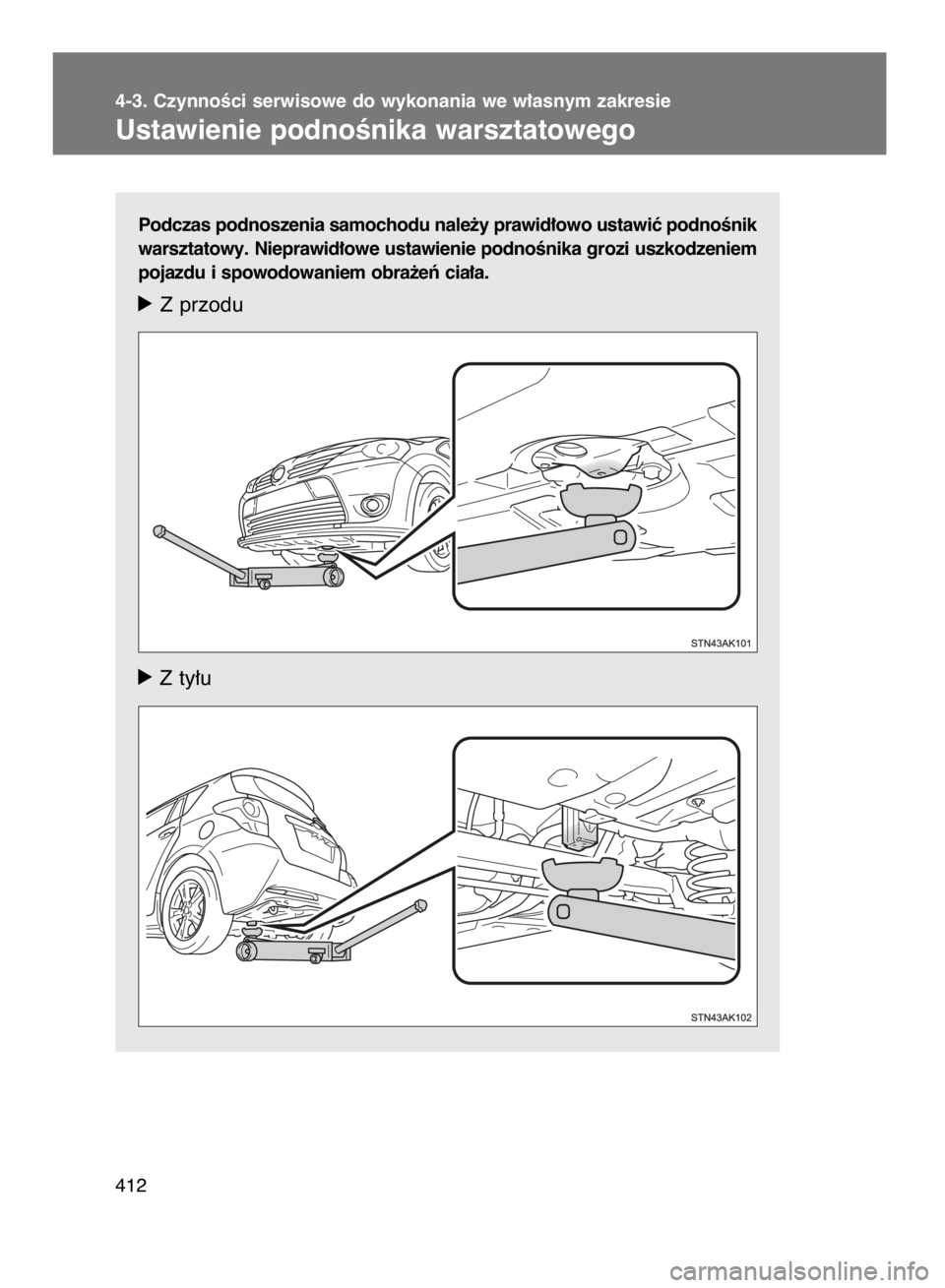

Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç podnoÊnik
warsztatowy. Nieprawid∏owe ustawienie podnoÊnika grozi uszkodzeniem
pojazdu i spowodowaniem obra˝eƒ cia∏a.
óZ przodu
ó Z ty∏u
412 4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Ustawienie podnoÊnika warsztatowego
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 412 (Black plate)
Page 413 of 624

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
413
4
Obs∏uga techniczna i konserwacja
Podczas podnoszenia samochodu
Ze wzgl´dów bezpieczeƒstwa nale˝y przestrzegaç ni˝ej podanych zaleceƒ.
W celu uniesienia samochodu nale˝y
u˝yç podnoÊnika warsztatowego po-
kazanego na ilustracji obok.
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´powaç zgodnie
z instrukcjà jego obs∏ugi.
Nie u˝ywaç podnoÊnika stanowiàcego fabryczne wyposa˝enie samo-
chodu.
Nie wolno dopuÊciç, aby jakakolwiek cz´Êç cia∏a znalaz∏a si´ pod samo-
chodem wspartym jedynie na podnoÊniku.
Nale˝y u˝yç podnoÊnika warsztatowego lub stojaków podporowych
wspartych na twardym, p∏askim i poziomym pod∏o˝u.
Nie uruchamiaç silnika w samochodzie wspartym na podnoÊniku warsz-
tatowym.
Ustawiç samochód w p∏askim, poziomym miejscu o twardym pod∏o˝u,
uruchomiç z pe∏nà si∏à hamulec postojowy i przestawiç dêwigni´ skrzyni
biegów w po∏o˝enie P (wersje z przek∏adnià bezstopniowà) lub biegu
wstecznego R (wersje z mechanicznà skrzynià biegów).
Upewniç si´, czy podnoÊnik styka si´ z samochodem dok∏adnie w miejscu
przewidzianym do tego celu.
Podnoszenie samochodu przy nieprawid∏owo ustawionym podnoÊniku
spowoduje uszkodzenie samochodu lub mo˝e doprowadziç do zsuni´-
cia si´ samochodu z podnoÊnika.
Nie podnosiç samochodu, gdy wewnàtrz znajdujà si´ pasa˝erowie.
Podczas podnoszenia samochodu nie umieszczaç pod podnoÊnikiem
ani na podnoÊniku ˝adnych przedmiotów.
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 413 (Black plate)
Page 414 of 624
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

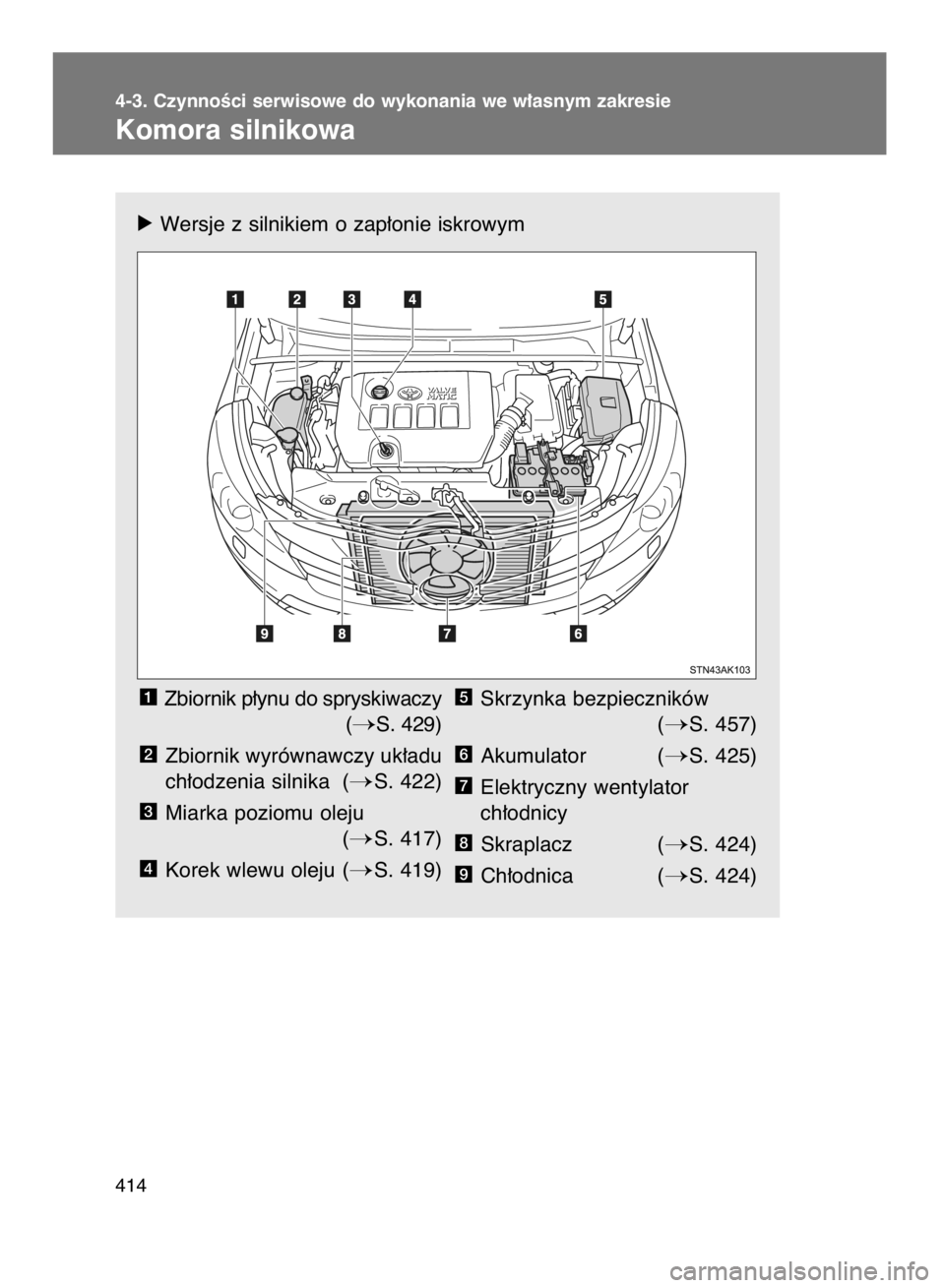

Komora silnikowa
414
óWersje z silnikiem o zap∏onie iskrowym
Zbiornik p∏ynu do spryskiwaczy
(
S. 429)
Zbiornik wyrównawczy uk∏adu
ch∏odzenia silnika (
S. 422)
Miarka poziomu oleju
(
S. 417)
Korek wlewu oleju (
S. 419)Skrzynka bezpieczników
(
S. 457)
Akumulator (
S. 425)
Elektryczny wentylator
ch∏odnicy
Skraplacz (
S. 424)
Ch∏odnica (
S. 424)9
8
7
6
5
4
3
2
1
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 414 (Black plate)
Page 415 of 624
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
415
4
Obs∏uga techniczna i konserwacja

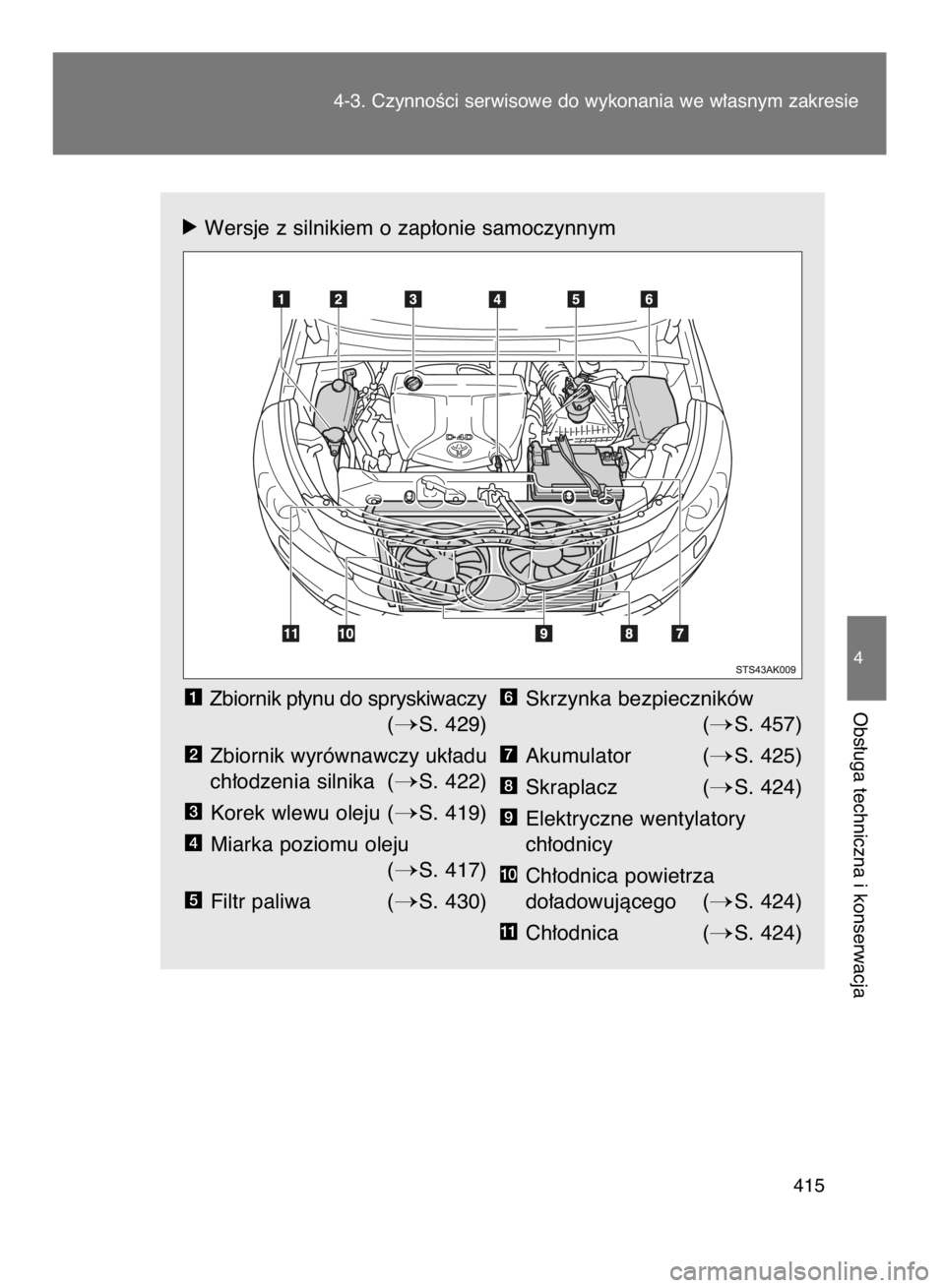

ó Wersje z silnikiem o zap∏onie samoczynnym
Zbiornik p∏ynu do spryskiwaczy
(
S. 429)
Zbiornik wyrównawczy uk∏adu
ch∏odzenia silnika (
S. 422)
Korek wlewu oleju (
S. 419)
Miarka poziomu oleju
(
S. 417)
Filtr paliwa (
S. 430)Skrzynka bezpieczników
(
S. 457)
Akumulator (
S. 425)
Skraplacz (
S. 424)
Elektryczne wentylatory
ch∏odnicy
Ch∏odnica powietrza
do∏adowujàcego (
S. 424)
Ch∏odnica (
S. 424)11
10
9
8
7
6
5
4
3
2
1
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 415 (Black plate)
Page 416 of 624
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
416
Zdejmowanie os∏ony komory silnikowej
Mocowanie spinek
Wypchnàç centralny trzpieƒ
Wsunàç w otwór
Nacisnàç
3
2
1
Os∏ona komory silnikowej
Po zainstalowaniu os∏ony komory silnikowej
Nale˝y upewniç si´, ˝e os∏ona komory silnikowej jest bezpiecznie zainsta-
lowana, tak jak fabrycznie.
7 INSTR VERSO OM64574E 11/2/15 12:05 Page 416 (Black plate)
