2015 TOYOTA RAV4 Brugsanvisning (in Danish)

5776-3. Gør-det-selv- vedligeholdelse
6
Vedligeholdelse og pleje
OM42A79DK
XBag instrumentbordet (venstrestyrede biler)
Afmontér instrumentbordet.
XBag instrumentbordet (højrestyrede biler)
Fjern handskerummet. ( →S. 569)
Træk sikringen ud med udtag-
ningsværktøjet.
Kun sikringer af type A kan fjernes
ved hjælp af udtagningsværktøjet.
4
OM42A79DK.book Page 577 Friday, July 3, 2015 10:34 AM

5786-3. Gør-det-selv- vedligeholdelse
OM42A79DK

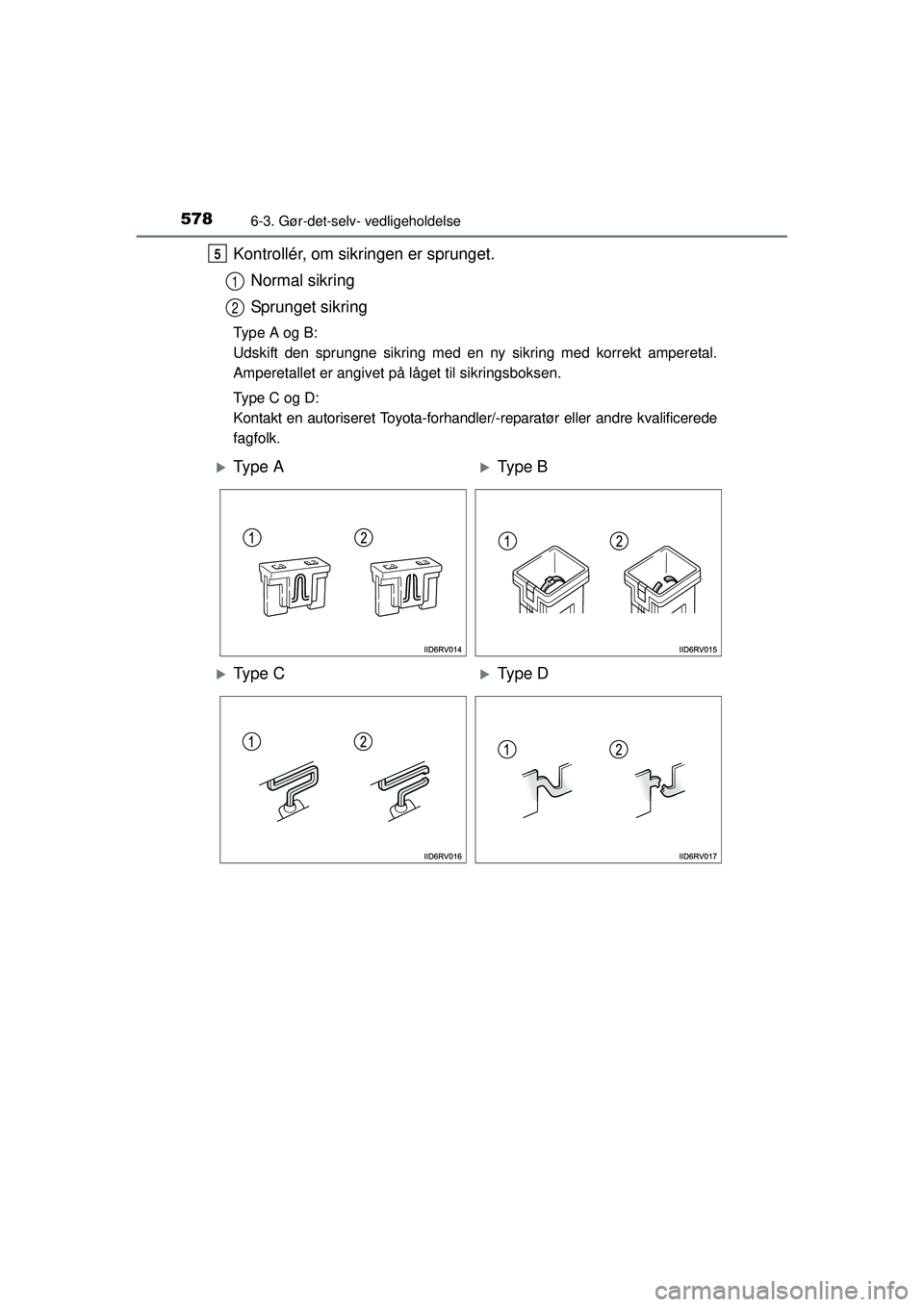

Kontrollér, om sikringen er sprunget.Normal sikring
Sprunget sikring
Type A og B:
Udskift den sprungne sikring med en ny sikring med korrekt amperetal.
Amperetallet er angivet på låget til sikringsboksen.
Type C og D:
Kontakt en autoriseret Toyota-forhandle r/-reparatør eller andre kvalificerede
fagfolk.
5
1
2
XTy p e AXType B
XTy p e CXType D
OM42A79DK.book Page 578 Friday, July 3, 2015 10:34 AM

5796-3. Gør-det-selv- vedligeholdelse
6
Vedligeholdelse og pleje
OM42A79DK■
Motorrum type A
Sikringernes placering og amperetal
SikringAmpereStrømkreds
1EFI-MAIN NO.1
25*1, 2Multi-port indsprøjtningssystem/sekven-
tielt multi-port indsprøjtningssystem, EFI
NO.1, EFI NO.2, brændstofpumpe
20*3Multi-port indsprøjtningssystem/sekven-
tielt multi-port indsprøjtningssystem, EFI
NO.1, EFI NO.2
30*4, 5Multi-port indsprøjtningssystem/sekven-
tielt multi-port inds
prøjtningssystem, EFI
NO.3, automatisk transmission-computer
2TOWING-B30Anhængerlygter
3STRG LOCK10Ratlåscomputer
4ECU-B NO.210Airconditioncomputer, målere og instru-
menter, smart-nøgle, overmodul
5TURN & HAZ10Målere og instrumenter
OM42A79DK.book Page 579 Friday, July 3, 2015 10:34 AM

5806-3. Gør-det-selv- vedligeholdelse
OM42A79DK
6EFI-MAIN NO.2
15*1, 2Multi-port indsprøjtningssystem/sekventielt
multi-port indsprøjtningssystem
20*3Luftfordelingssensor, brændstofpumpe,
O
2-sensor bag
20*4, 5EFI NO.1, EFI NO.2
7ST NO.2*220Startersystem
8VLVMATIC*1, 230VALVEMATIC-system
9ABS NO.230Antiudskridningssystem, blokeringsfrit
bremsesystem
10ABS NO.150Antiudskridningssystem, blokeringsfrit
bremsesystem
11BBC*2, 440Stop & Start system-computer
12ST eller ST NO.1*230Startersystem
13ETCS10Multi-port indsprøjtningssystem/sekven-
tielt multi-port indsprøjtningssystem
14S-HORN*1, 2, 310Ingen strømkreds
15IG215
METER, IGN, A/B, multi-port indsprøjt-
ningssystem/sekventielt multi-port ind-
sprøjtningssystem
16AM27,5IG2, startsystem
17ALT-S/ICS7,5Strømsensor, vekselstrømsgenerator
18HORN10Horn
19EDU*4, 525Multi-port indsprøjtningssystem/sekven-
tielt multi-port indsprøjtningssystem
20D/C CUT30DOME, ECU-B NO.1, RADIO
21H-LP MAIN50H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
22GLOW*4, 580Gløde-styreenhed
23EPS80Elektrisk servostyring
24ALT120*1, 3
ABS NO.1, ABS NO.2140*2, 4, 5
SikringAmpereStrømkreds
OM42A79DK.book Page 580 Friday, July 3, 2015 10:34 AM

5816-3. Gør-det-selv- vedligeholdelse
6
Vedligeholdelse og pleje
OM42A79DK
25WIPER-S5
Kontaktarm til vinduesvisker, strømsen-
sor, multi-port indsprøjtningssystem/
sekventielt multi-port indsprøjtningssystem
26EFI NO.1
10*1
Luftfordelingsmåler, rensestyring VSV,
ACIS VSV, O
2-sensor bag, multi-port
indsprøjtningssystem/sekventielt multi-
port indsprøjtningssystem
10*2multi-port indsprøjtningssystem/sekven-
tielt multi-port indsprøjtningssystem
10*3Luftfordelingsmåler, rensestyring VSV,
ACIS VSV
10*4
Olieskiftventil, EDU, ADD FUEL VLV,
EGR-kølesystembypass VSV, koblings-
startkontakt, Stop & Start-systemcompu-
ter, gløde-styreenhed, luftfordelingsmåler
10*5EDU, ADD FUEL VLV, EGR-kølesystem-
bypass VSV, koblingsstartkontakt, luft-
fordelingsmåler, VNT E-VRV
27EFI NO.2
10*2Luftfordelingssensor, luftfordelingsmåler,
rensestyring VSV, ACIS VSV, O
2-sensor
bag, Stop & Start-systemcomputer
10*3Multi-port indsprøjtningssystem/sekven-
tielt multi-port indsprøjtningssystem,
pumpelukningsmodul
10*1, 4, 5Luftfordelingssensor
28H-LP LH HI10Venstre forlygte (fjernlys), indikator for
fjernlys
29H-LP RH HI10Højre forlygte (fjernlys)
30EFI NO.3*4, 57,5
Multi-port indsprøjtningssystem/sekven-
tielt multi-port indsprøjtningssystem,
automatisk transmission-computer
31RADIO20Audiosystem
32ECU-B NO.110
Trådløs fjernbetjening, ratsensor, body
computer, dørlåsningscomputer, ur, com-
puter for el-bagklap, advarselssystem for
lavt dæktryk
SikringAmpereStrømkreds
OM42A79DK.book Page 581 Friday, July 3, 2015 10:34 AM

5826-3. Gør-det-selv- vedligeholdelse
OM42A79DK
*1: Biler med 3ZR-FE-motor
*2: Biler med 3ZR-FAE-motor
*3: Biler med 2AR-FE-motor
*4: Biler med 1AD-FTV-motor
*5: Biler med 2AD-FTV- eller 2AD-FHV-motor
*6: Biler uden gasudladningsforlygter
*7: Biler med gasudladningsforlygter
33DOME10Lys ved tændingsnøgle, kabinelys,
makeup-lys, bagagerumslys, personligt lys
34H-LP LH LO
10*6Venstre forlygte (nærlys), kontakt til
manuel lygtejustering, lygtejusteringssy-
stem
15*7
35H-LP RH LO10*6
Højre forlygte (nærlys)15*7
36SPARE10Reservesikring
37SPARE20Reservesikring
38SPARE30Reservesikring
SikringAmpereStrømkreds
OM42A79DK.book Page 582 Friday, July 3, 2015 10:34 AM

5836-3. Gør-det-selv- vedligeholdelse
6
Vedligeholdelse og pleje
OM42A79DK■
Motorrum type B
SikringAmpereStrømkreds
1PTC HTR NO.150*PTC-varmer30*
2PTC HTR NO.250*PTC-varmer30*
3PTC HTR NO.350*PTC-varmer30*
4CDS FAN30Elektriske køleblæsere
5RDI FAN30Elektriske køleblæsere
6HTR50Airconditionsystem
7DEF30El-bagrude, MIR HTR
8DRL5Kørelys
9TOWING-ALT30Anhængerlygter
10FOG FR7,5Tågeforlygter, indikator for tågelygte foran
11NOIS FILTER10Støjfilter
12STV HTR25Tilskudsvarmer
OM42A79DK.book Page 583 Friday, July 3, 2015 10:34 AM

5846-3. Gør-det-selv- vedligeholdelse
OM42A79DK
*: Udskift sikringen med en sikring, der har tilsvarende amperetal.
13DEICER20Afiser til forrudevisker
14H-LP CLN30Forlygtevasker
15MIR HTR10
Sidespejlvarme, multiport brændstofind-
sprøjtningssystem/sekventielt multiport
brændstofindsprøjtningssystem
SikringAmpereStrømkreds
