2015 TOYOTA GT86 Kasutusjuhend (in Estonian)

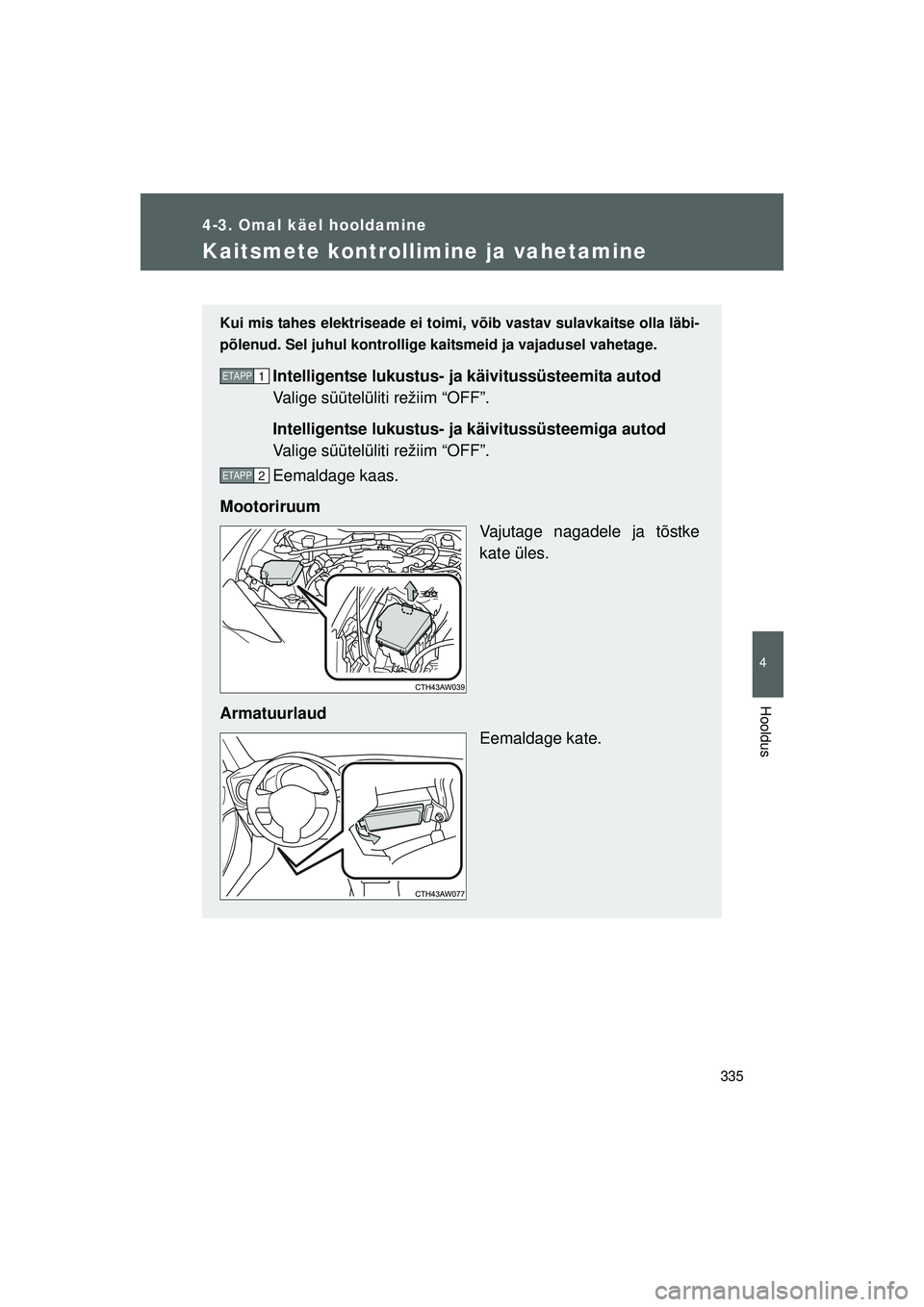

335
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE
Kaitsmete kontrollimine ja vahetamine
Kui mis tahes elektriseade ei toimi, võib vastav sulavkaitse olla läbi-
põlenud. Sel juhul kontrollige kaitsmeid ja vajadusel vahetage.
Intelligentse lukustus- ja käivitussüsteemita autod
Valige süütelüliti režiim “OFF”.
Intelligentse lukustus- ja käivitussüsteemiga autod
Valige süütelüliti režiim “OFF”.
Eemaldage kaas.
Mootoriruum Vajutage nagadele ja tõstke
kate üles.
Armatuurlaud Eemaldage kate.ETAPP1
ETAPP2
86_EE_18044EE.book Page 335 Sunday, September 21, 2014 6:33 PM

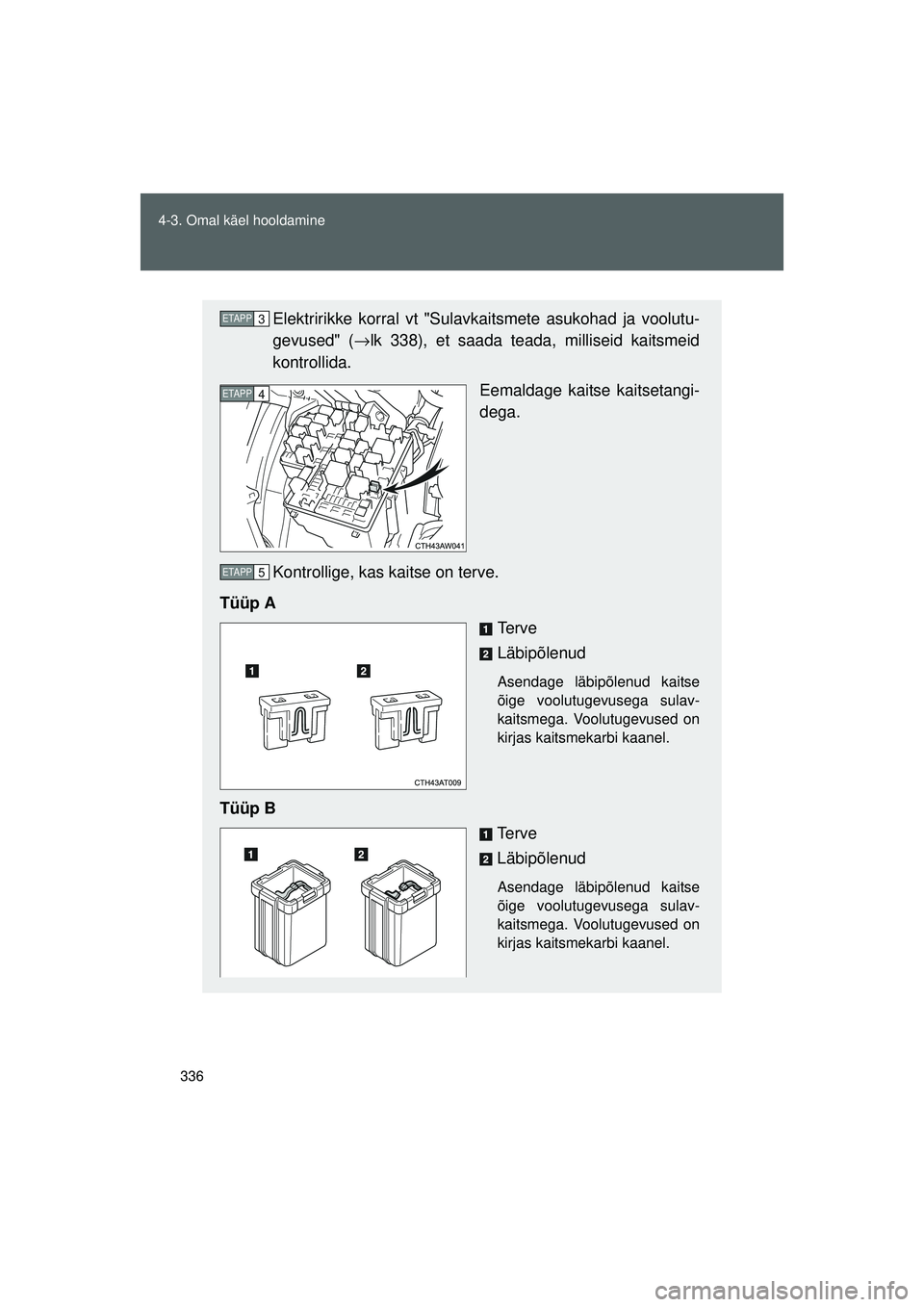

336
4-3. Omal käel hooldamine
GT86_EE
Elektririkke korral vt "Sulav
kaitsmete asukohad ja voolutu-
gevused" ( →lk 338), et saada teada, milliseid kaitsmeid
kontrollida.
Eemaldage kaitse kaitsetangi-
dega.
Kontrollige, kas kaitse on terve.
Tüüp A Te r v e
Läbipõlenud
Asendage läbipõlenud kaitse
õige voolutugevusega sulav-
kaitsmega. Voolutugevused on
kirjas kaitsmekarbi kaanel.
Tüüp BTe r v e
Läbipõlenud
Asendage läbipõlenud kaitse
õige voolutugevusega sulav-
kaitsmega. Voolutugevused on
kirjas kaitsmekarbi kaanel.
ETAPP3
ETAPP4
ETAPP5
86_EE_18044EE.book Page 336 Sunday, September 21, 2014 6:33 PM

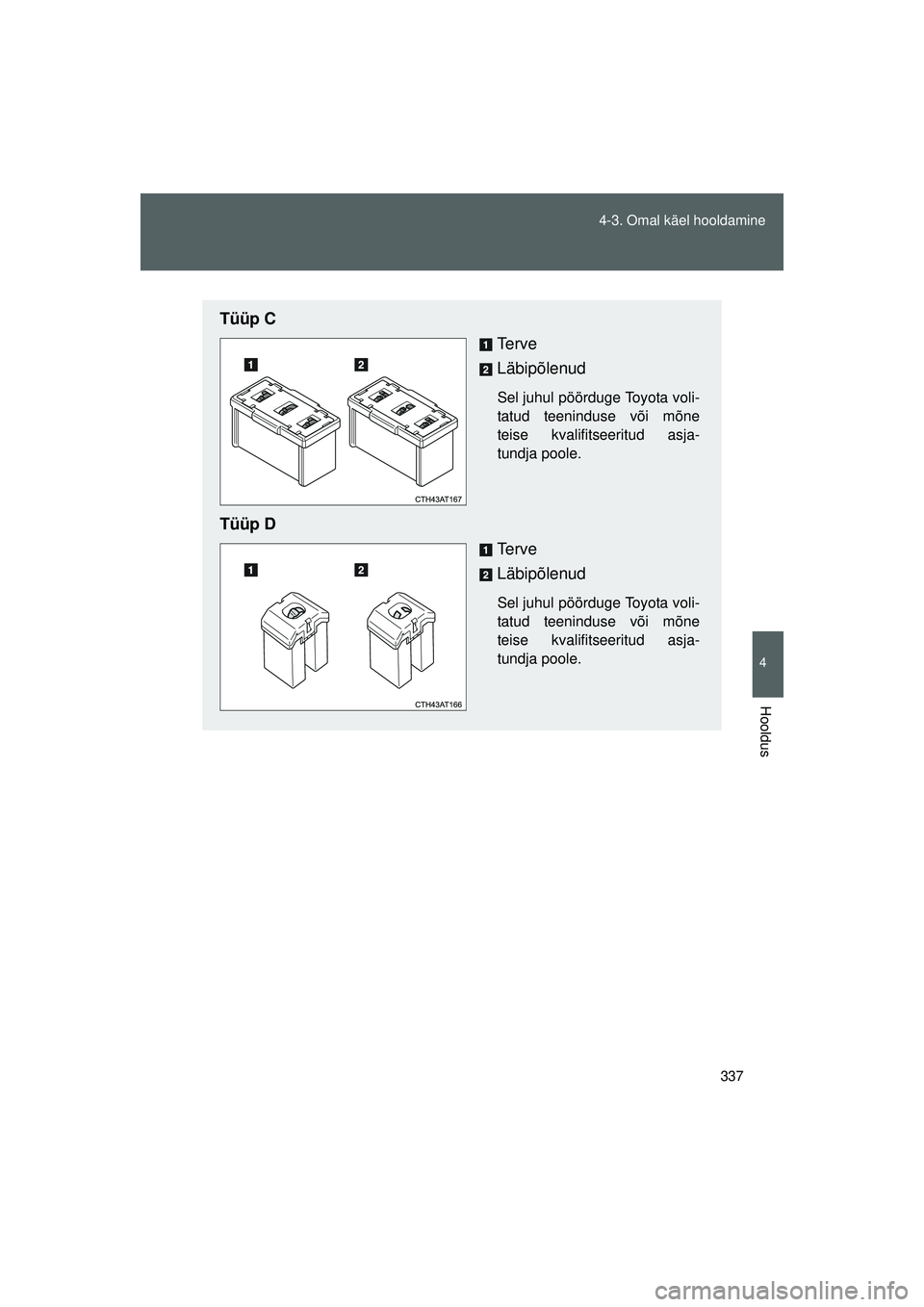

337
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE
Tüüp C
Te r v e
Läbipõlenud
Sel juhul pöörduge Toyota voli-
tatud teeninduse või mõne
teise kvalifitseeritud asja-
tundja poole.
Tüüp DTe r v e
Läbipõlenud
Sel juhul pöörduge Toyota voli-
tatud teeninduse või mõne
teise kvalifitseeritud asja-
tundja poole.
86_EE_18044EE.book Page 337 Sunday, September 21, 2014 6:33 PM

338
4-3. Omal käel hooldamine
GT86_EE
Sulavkaitsmete asukohad ja voolutugevused
■ Mootoriruum
SulavkaitseVoolutugevusVooluahel
1 MIR HTR 7,5 A Peeglisoojendid
2 RDI 25 A Jahutusventilaator
3 (PUSH-AT) 7,5 A Mootori juhtplokk
4 ABS NO. 1 40 A ABS
5 HEATER 50 A Kliimaseade
6 WASHER 10 A Esiklaasi pesur
7 WIPER 30 A Esiklaasipuhastid
8 RR DEF 30 A Tagaklaasisoojendi
9 (RR FOG) 10 A Tagumised udutuled
10 D FR DOOR 25 A Elektriline klaasitõstuk (juhi külg) 11 (CDS) 25 A Jahutusventilaator
12 D-OP 25 A ¾
13 ABS NO. 2 25 A ABS
14 D FL DOOR 25 A
Elektriline klaasitõstuk (kaassõitja külg)
15 SPAREVt märkust.Varukaitse
86_EE_18044EE.book Page 338 Sund ay, September 21, 2014 6:33 PM

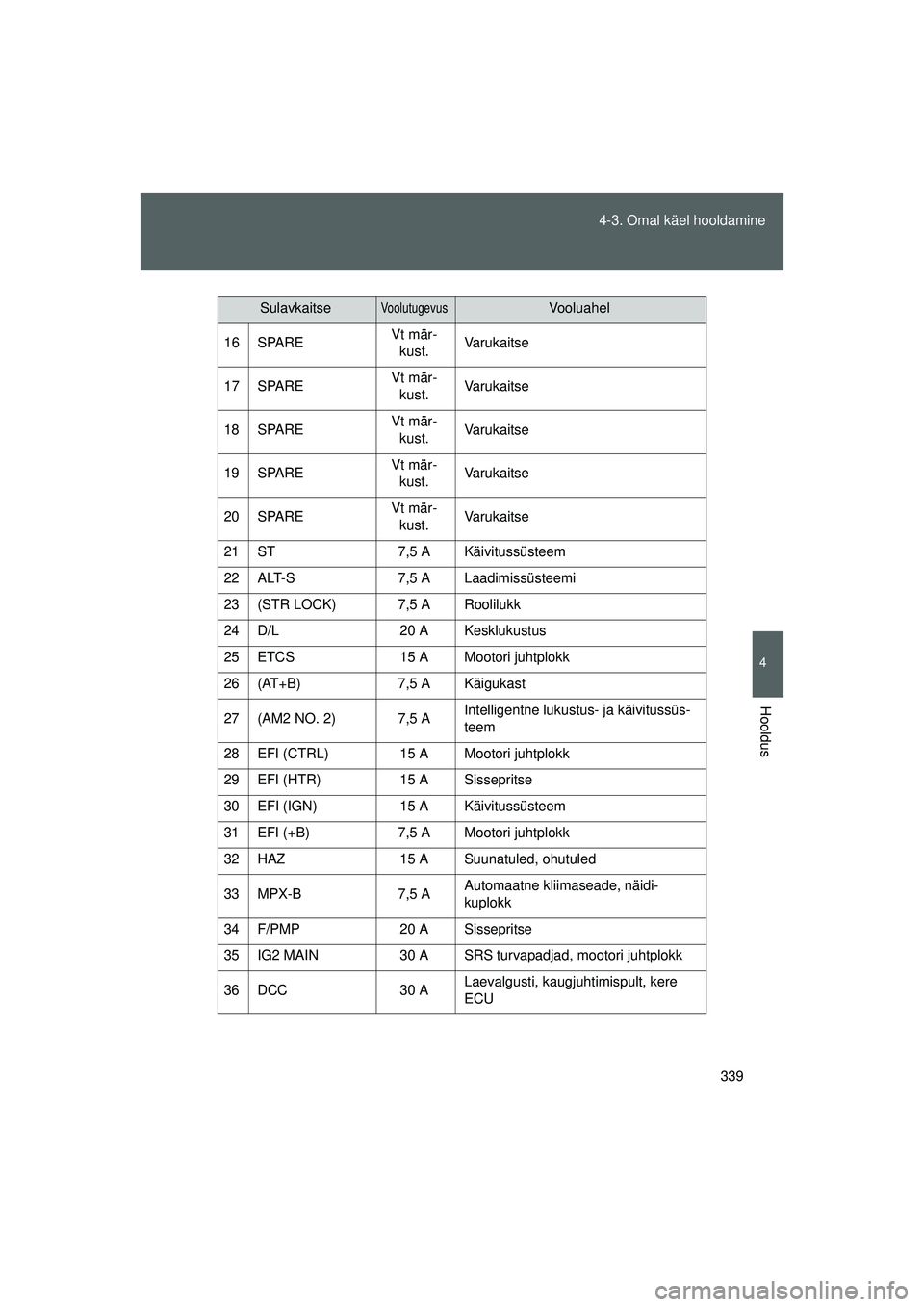

339
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE
16 SPARE
Vt mär-
kust. Varukaitse
17 SPARE Vt mär-
kust. Varukaitse
18 SPARE Vt mär-
kust. Varukaitse
19 SPARE Vt mär-
kust. Varukaitse
20 SPARE Vt mär-
kust. Varukaitse
21 ST 7,5 A Käivitussüsteem
22 ALT-S 7,5 A Laadimissüsteemi
23 (STR LOCK) 7,5 A Roolilukk
24 D/L 20 A Kesklukustus
25 ETCS 15 A Mootori juhtplokk
26 (AT+B) 7,5 A Käigukast
27 (AM2 NO. 2) 7,5 A Intelligentne lukust
us- ja käivitussüs-
teem
28 EFI (CTRL) 15 A Mootori juhtplokk
29 EFI (HTR) 15 A Sissepritse
30 EFI (IGN) 15 A Käivitussüsteem
31 EFI (+B) 7,5 A Mootori juhtplokk
32 HAZ 15 A Suunatuled, ohutuled
33 MPX-B 7,5 A Automaatne kliimaseade, näidi-
kuplokk
34 F/PMP 20 A Sissepritse
35 IG2 MAIN 30 A SRS turvapadjad, mootori juhtplokk
36 DCC 30 A Laevalgusti, kaugjuhtimispult, kere
ECU
SulavkaitseVoolutugevusVooluahel
86_EE_18044EE.book Page 339 Sund
ay, September 21, 2014 6:33 PM

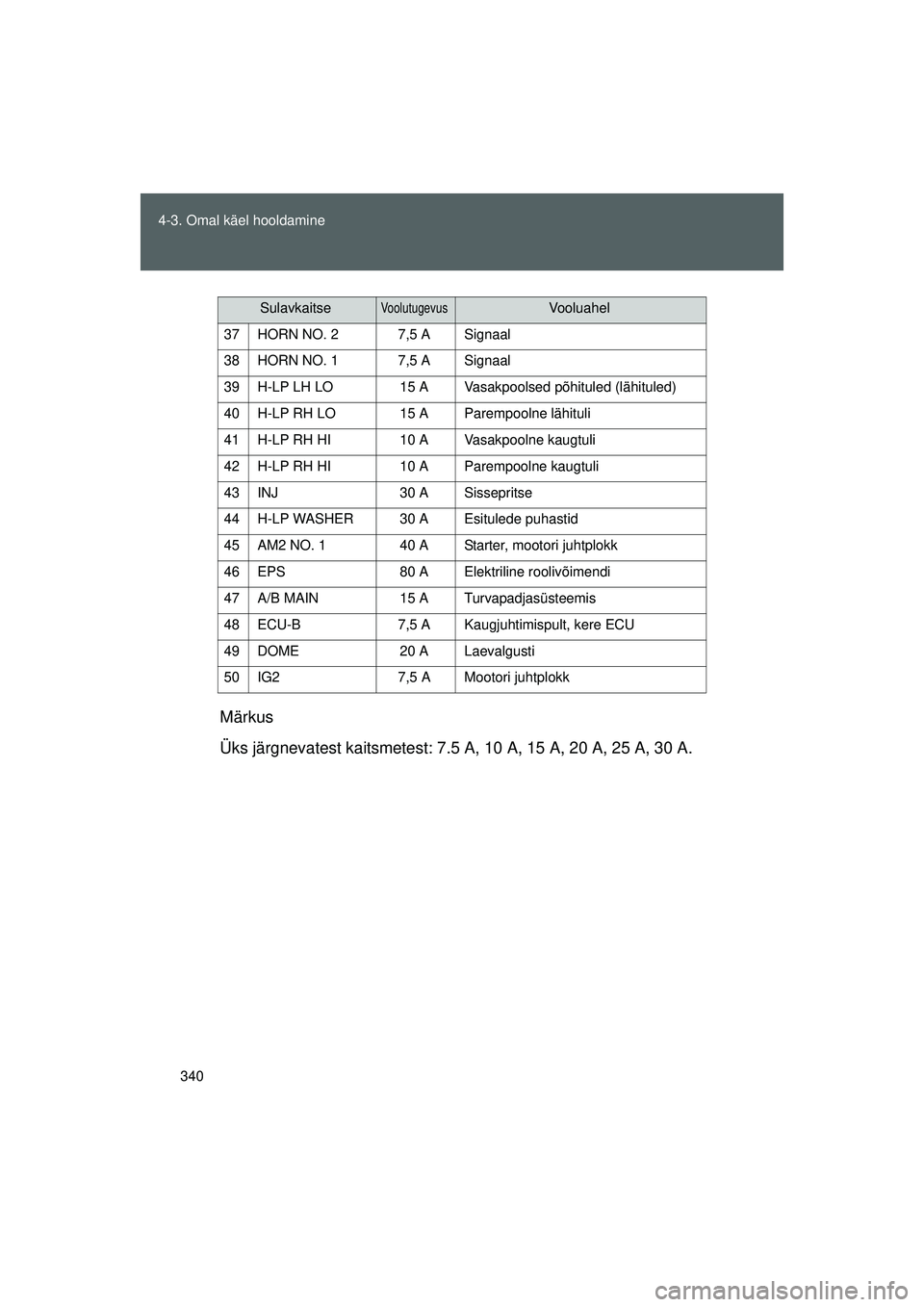

340
4-3. Omal käel hooldamine
GT86_EE
Märkus
Üks järgnevatest kaitsmetest: 7.5 A,
10 A, 15 A, 20 A, 25 A, 30 A.
37 HORN NO. 2 7,5 A Signaal
38 HORN NO. 1 7,5 A Signaal
39 H-LP LH LO 15 A Vasakpoolsed põhituled (lähituled)
40 H-LP RH LO 15 A Parempoolne lähituli
41 H-LP RH HI 10 A Vasakpoolne kaugtuli
42 H-LP RH HI 10 A Parempoolne kaugtuli
43 INJ 30 A Sissepritse
44 H-LP WASHER 30 A Esitulede puhastid
45 AM2 NO. 1 40 A Starter, mootori juhtplokk
46 EPS 80 A Elektriline roolivõimendi
47 A/B MAIN 15 A Turvapadjasüsteemis
48 ECU-B 7,5 A Kaugjuhtimispult, kere ECU
49 DOME 20 A Laevalgusti
50 IG2 7,5 A Mootori juhtplokk
SulavkaitseVoolutugevusVooluahel
86_EE_18044EE.book Page 340 Sunday, September 21, 2014 6:33 PM

341
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE
■
Armatuurlaud
SulavkaitseVoolutu-
gevusVooluahel
1ECU ACC 10 A Kere ECU, külgpeeglid
2P/POINT No.2 15 A Pistikupesa
3PANEL 10 A Valgustus
4TAIL 10 A Tagatuled
5DRL 10 A Päevatuled
6STOP 7,5 A Pidurituled
7OBD 7,5 A Parda diagnoosisüsteem
8HEATER-S 7,5 A Kliimaseade
9HEATER 10 A Kliimaseade
10FR FOG LH 10 A Vasak esiudutuli
11FR FOG RH 10 A Parem esiudutuli
12BK/UP LP 7,5 A Tagurdamistuli
13ECU IG1 10 A ABS, elektriline roolivõimendi
14AM1 7,5 A Käivitussüsteem
15AMP 15 A Audiosüsteem
16AT UNIT 15 A Käigukast
17GAUGE 7,5 A Näidikuplokk, intelligentne lukustus-
ja käivitussüsteem
18ECU IG2 10 A Mootori juhtplokk
19SEAT HTR LH 10 A Vasakpoolse istme soojendi
20SEAT HTR RH 10 A Parempoolse istme soojendi
21RADIO 7,5 A Audiosüsteem
22P/POINT No.1 15 A Pistikupesa
86_EE_18044EE.book Page 341 Sund
ay, September 21, 2014 6:33 PM

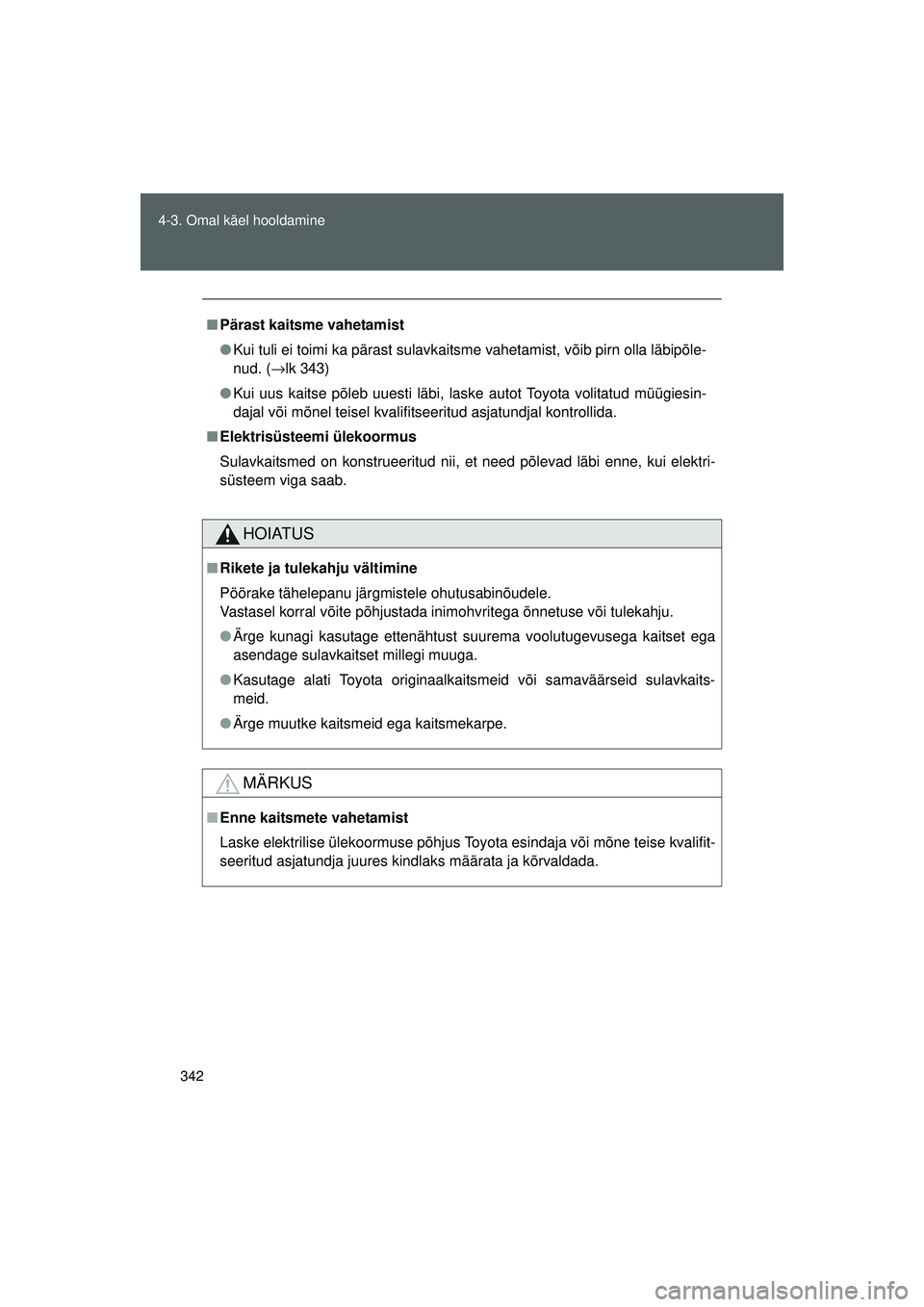

342
4-3. Omal käel hooldamine
GT86_EE
■
Pärast kaitsme vahetamist
● Kui tuli ei toimi ka pärast sulavkaitsme vahetamist, võib pirn olla läbipõle-
nud. ( →lk 343)
● Kui uus kaitse põleb uuesti läbi, laske autot Toyota volitatud müügiesin-
dajal või mõnel teisel kvalifitseeritud asjatundjal kontrollida.
■ Elektrisüsteemi ülekoormus
Sulavkaitsmed on konstrueeritud nii, et need põlevad läbi enne, kui elektri-
süsteem viga saab.
HOIATUS
■Rikete ja tulekahju vältimine
Pöörake tähelepanu järgmistele ohutusabinõudele.
Vastasel korral võite põhjustada inimohvritega õnnetuse või tulekahju.
● Ärge kunagi kasutage ettenähtust suurema voolutugevusega kaitset ega
asendage sulavkaitset millegi muuga.
● Kasutage alati Toyota originaalkaitsmeid või samaväärseid sulavkaits-
meid.
● Ärge muutke kaitsmeid ega kaitsmekarpe.
MÄRKUS
■Enne kaitsmete vahetamist
Laske elektrilise ülekoormuse põhjus Toyota esindaja või mõne teise kvalifit-
seeritud asjatundja juures kindlaks määrata ja kõrvaldada.
86_EE_18044EE.book Page 342 Sund ay, September 21, 2014 6:33 PM
