2015 TOYOTA AVENSIS Kezelési útmutató (in Hungarian)

4897-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

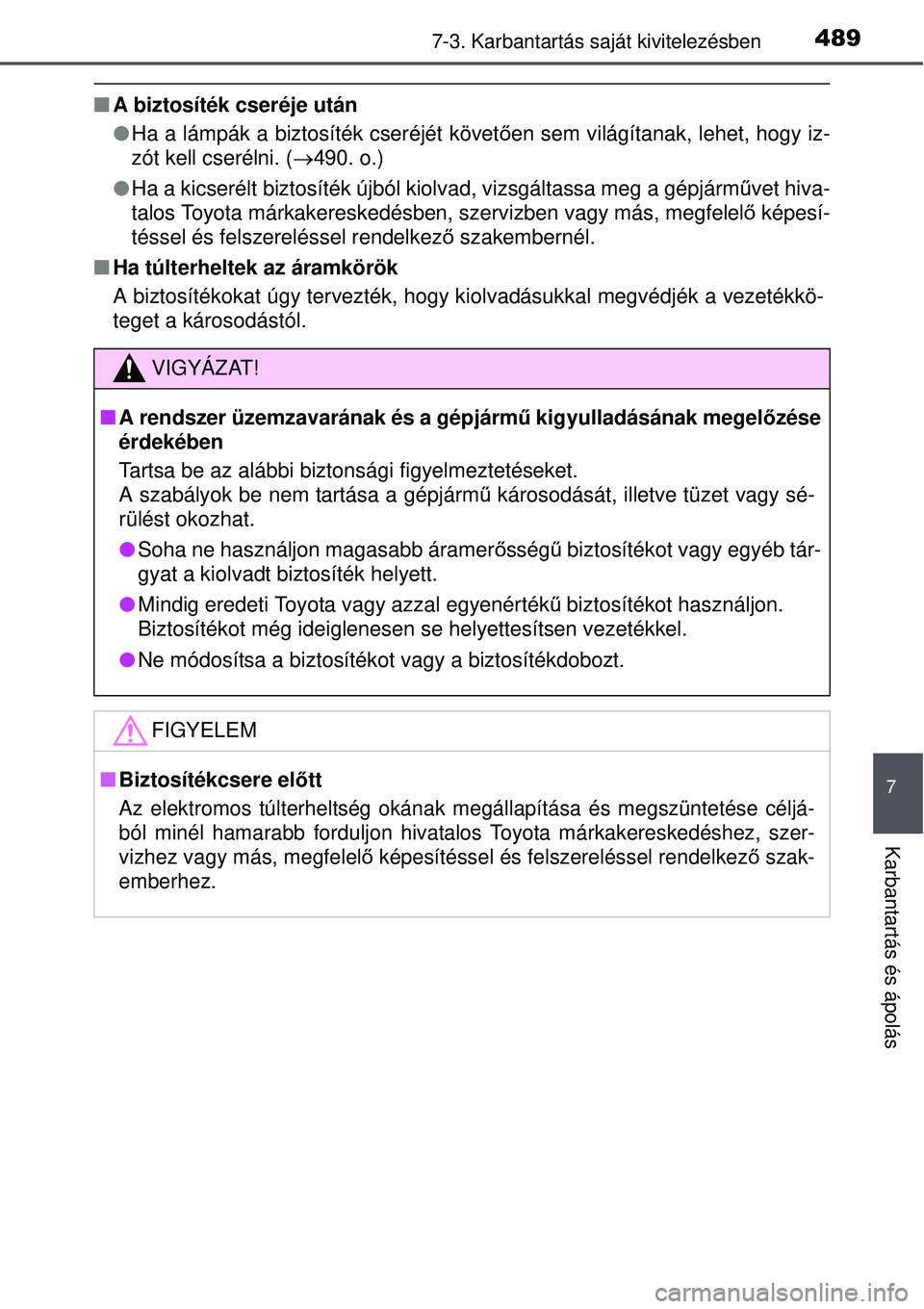

A biztosíték cseréje után
 Ha a lámpák a biztosíték cseréjét követ ően sem világítanak, lehet, hogy iz-
zót kell cserélni. ( 490. o.)
 Ha a kicserélt biztosíték újból kiolvad, vizsgáltassa meg a gépjárm űvet hiva-
talos Toyota márkakereskedésben, szervizben vagy más, megfelel ő képesí-
téssel és felszereléssel rendelkez ő szakembernél.
 Ha túlterheltek az áramkörök
A biztosítékokat úgy tervezték, hogy kiolvadásukkal megvé\
djék a vezetékkö-
teget a károsodástól.
VIGYÁZAT!
 A rendszer üzemzavarának és a gépjárm ű kigyulladásának megelőzése
érdekében
Tartsa be az alábbi biztonsági figyelmeztetéseket.
A szabályok be nem tartása a gépjárm ű károsodását, illetve tüzet vagy sé-
rülést okozhat.
 Soha ne használjon magasabb áramer ősség ű biztosítékot vagy egyéb tár-
gyat a kiolvadt biztosíték helyett.
 Mindig eredeti Toyota vagy azzal egyenérték ű biztosítékot használjon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
 Ne módosítsa a biztosítékot vagy a biztosítékdobozt.
FIGYELEM
 Biztosítékcsere előtt
Az elektromos túlterheltség okának megállapítása és megszüntetése céljá-
ból minél hamarabb forduljon hivatalos Toyota márkakereskedéshez, szer-
vizhez vagy más, megfelelő képesítéssel és felszereléssel rendelkez ő szak-
emberhez.

4907-3. Karbantartás saját kivitelezésben

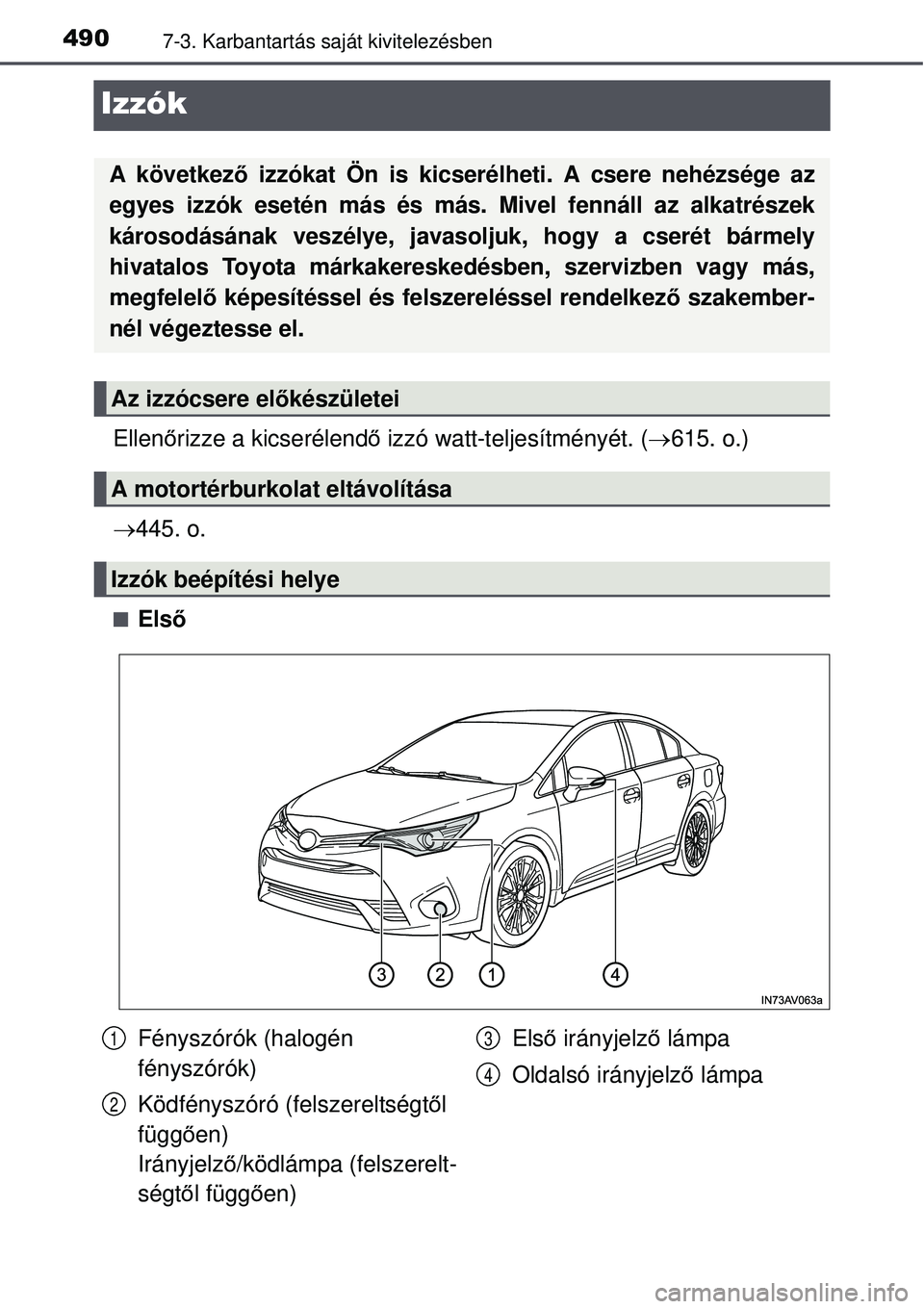

Izzók
Ellenőrizze a kicserélend ő izzó watt-teljesítményét. ( 615. o.)
 445. o.
Els ő
A következ ő izzókat Ön is kicserélheti. A csere nehézsége az
egyes izzók esetén más és más. Mivel fennáll az alkatrészek
károsodásának veszélye, javaso ljuk, hogy a cserét bármely
hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelel ő képesítéssel és felszereléssel rendelkező szakember-
nél végeztesse el.
Az izzócsere el őkészületei
A motortérburkolat eltávolítása
Izzók beépítési helye
Fényszórók (halogén
fényszórók)
Ködfényszóró (felszereltségt ől
függő en)
Irányjelz ő/ködlámpa (felszerelt-
ségt ől függ ően) Első
irányjelz ő lámpa
Oldalsó irányjelz ő lámpa1
2
3
4

4917-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

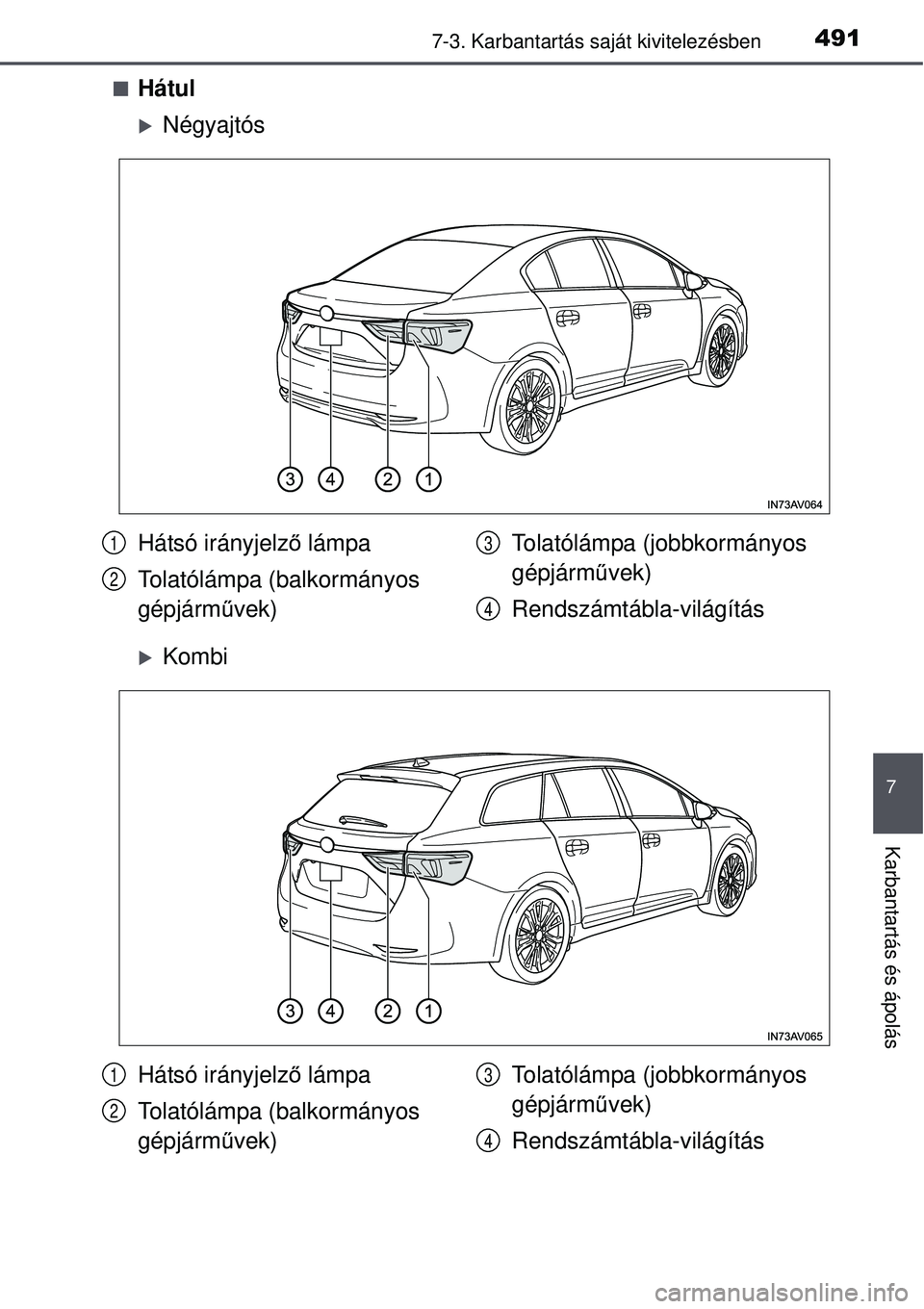

Hátul
Négyajtós
Kombi
Hátsó irányjelző lámpa
Tolatólámpa (balkormányos
gépjárm űvek) Tolatólámpa (jobbkormányos
gépjárm
űvek)
Rendszámtábla-világítás1
2
3
4
Hátsó irányjelző lámpa
Tolatólámpa (balkormányos
gépjárm űvek) Tolatólámpa (jobbkormányos
gépjárm
űvek)
Rendszámtábla-világítás1
2
3
4

4927-3. Karbantartás saját kivitelezésben

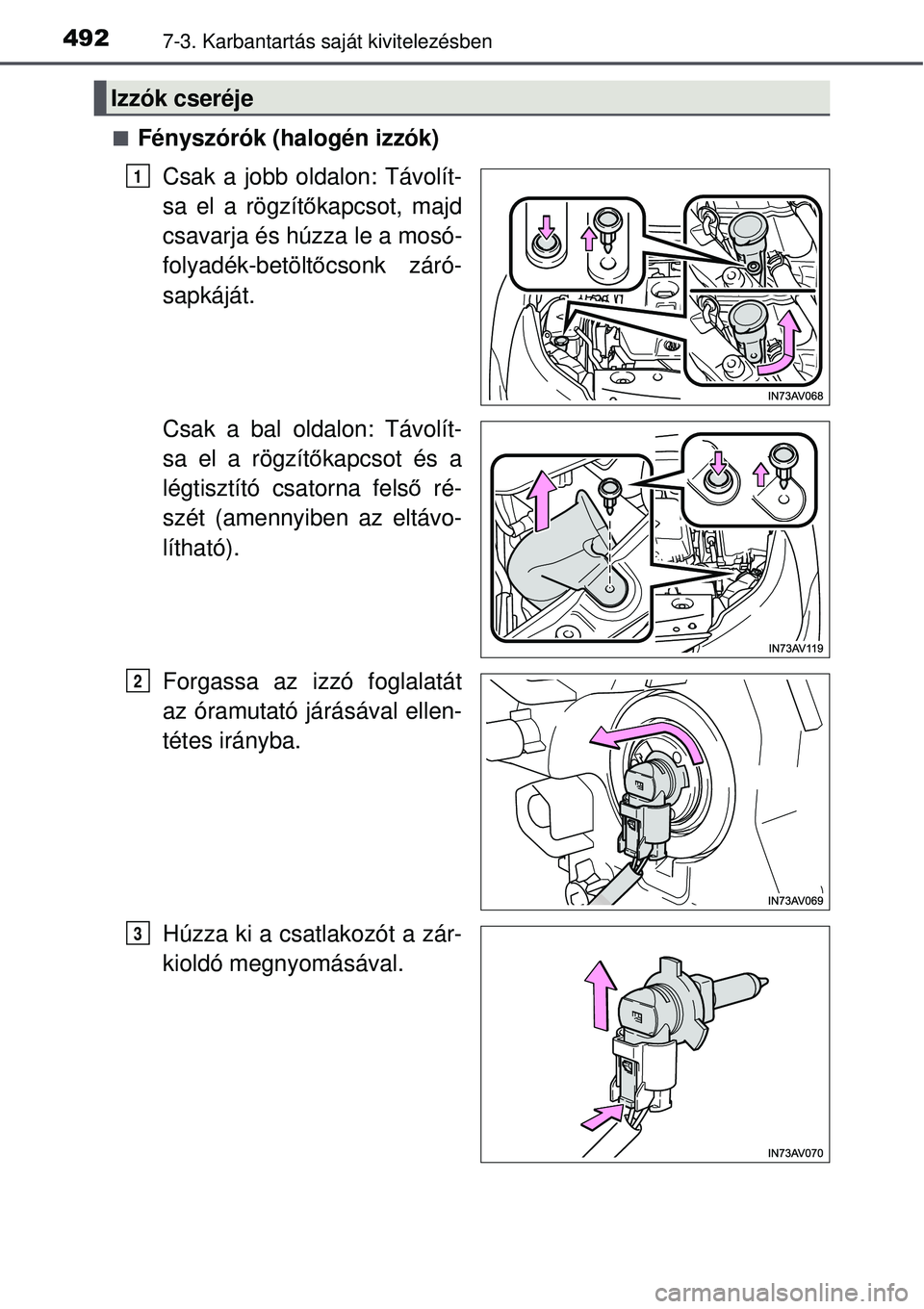

Fényszórók (halogén izzók)Csak a jobb oldalon: Távolít-
sa el a rögzít őkapcsot, majd
csavarja és húzza le a mosó-
folyadék-betöltő csonk záró-
sapkáját.
Csak a bal oldalon: Távolít-
sa el a rögzít őkapcsot és a
légtisztító csatorna fels ő ré-
szét (amennyiben az eltávo-
lítható).
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
Izzók cseréje
1
2
3

4937-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

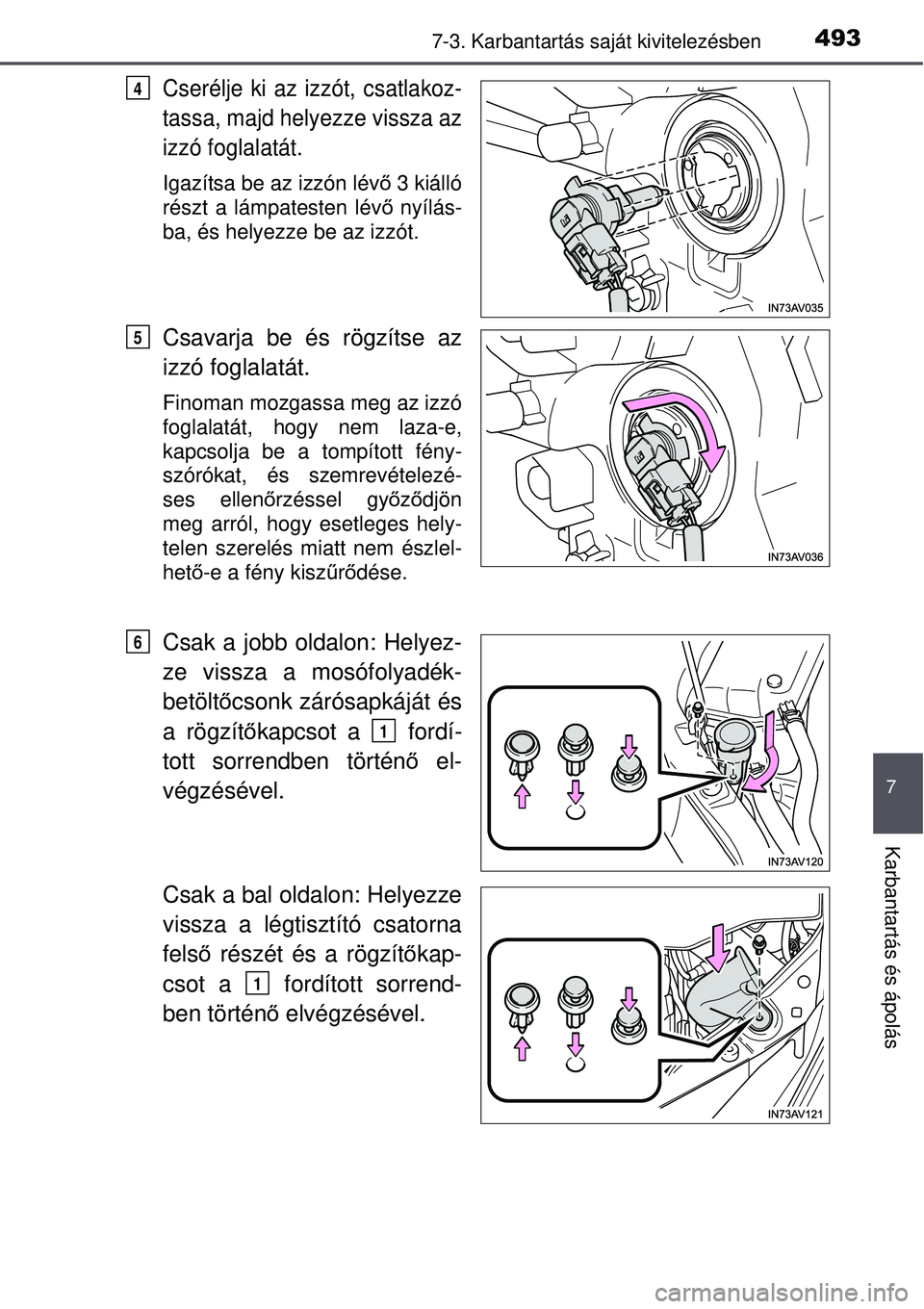

Cserélje ki az izzót, csatlakoz-
tassa, majd helyezze vissza az
izzó foglalatát.
Igazítsa be az izzón lév ő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót.
Csavarja be és rögzítse az
izzó foglalatát.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be a tompított fény-
szórókat, és szemrevételezé-
ses ellen őrzéssel győ ződjön
meg arról, hogy esetleges hely-
telen szerelés miatt nem észlel-
het ő-e a fény kiszű rő dése.
Csak a jobb oldalon: Helyez-
ze vissza a mosófolyadék-
betölt őcsonk zárósapkáját és
a rögzít őkapcsot a fordí-
tott sorrendben történ ő el-
végzésével.
Csak a bal oldalon: Helyezze
vissza a légtisztító csatorna
fels ő részét és a rögzít őkap-
csot a fordított sorrend-
ben történ ő elvégzésével.
4
5
6
1
1

4947-3. Karbantartás saját kivitelezésben

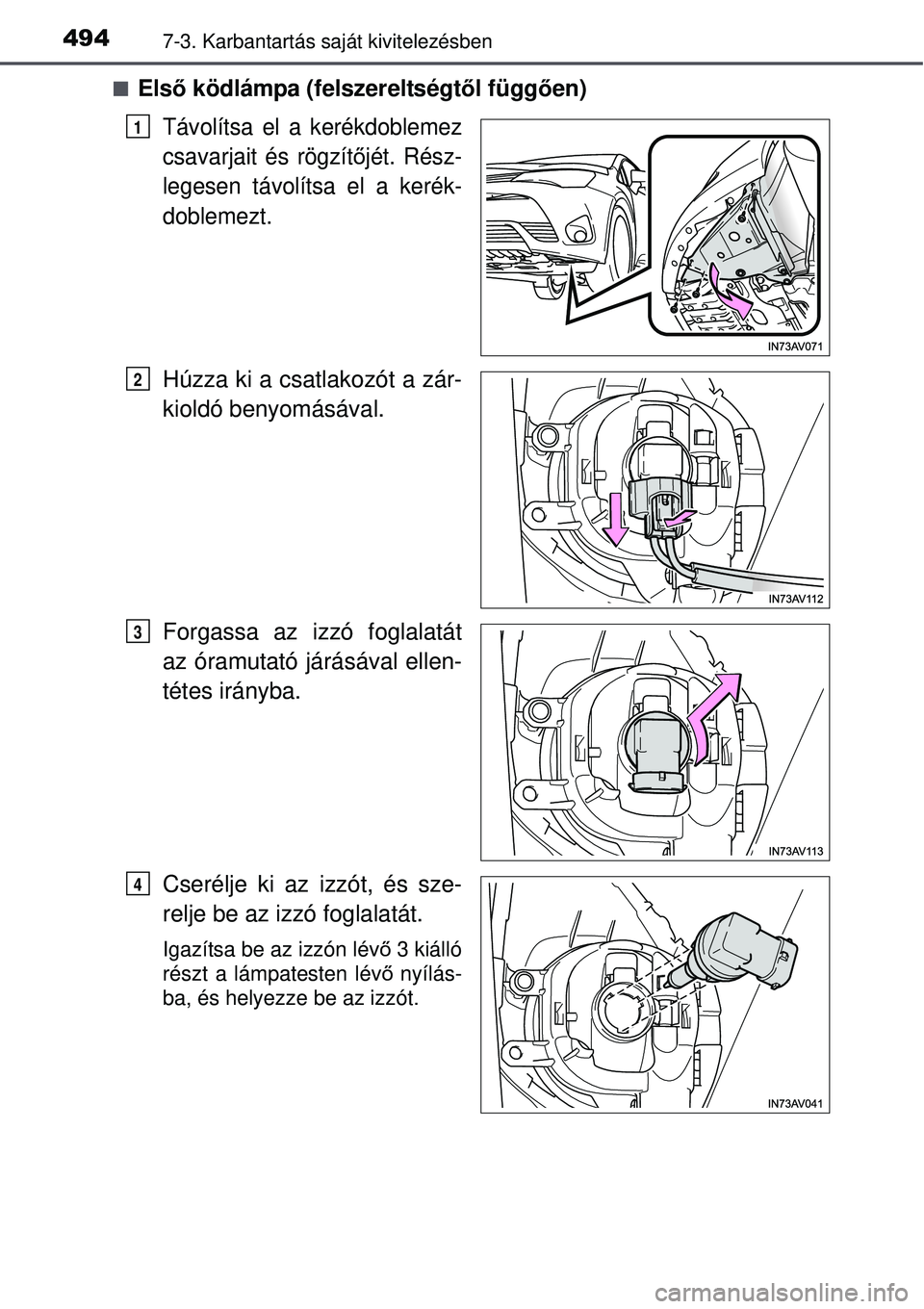

Első ködlámpa (felszereltségtől függő en)
Távolítsa el a kerékdoblemez
csavarjait és rögzítőjét. Rész-
legesen távolítsa el a kerék-
doblemezt.
Húzza ki a csatlakozót a zár-
kioldó benyomásával.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Cserélje ki az izzót, és sze-
relje be az izzó foglalatát.
Igazítsa be az izzón lév ő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót.
1
2
3
4

4957-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

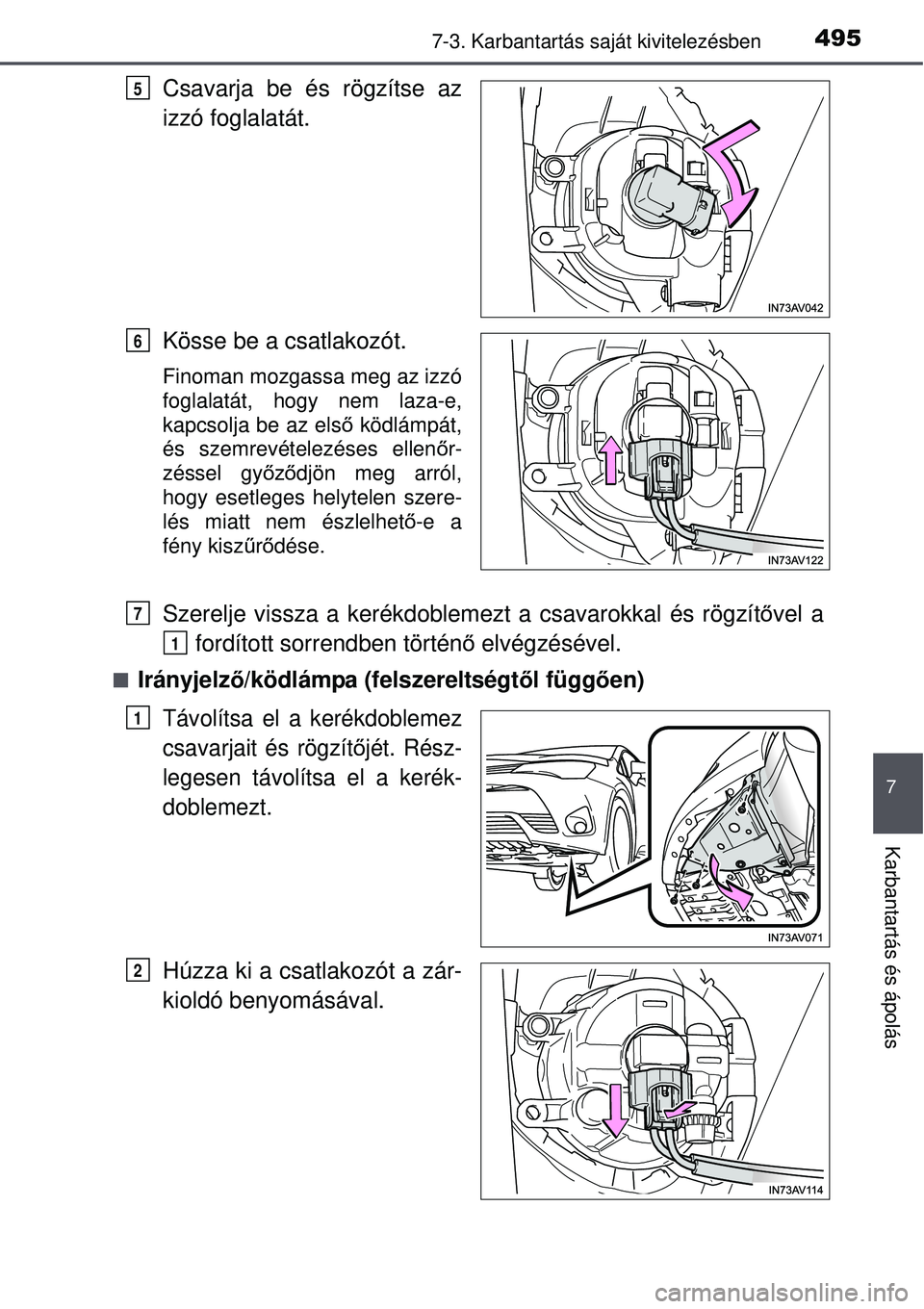

Csavarja be és rögzítse az
izzó foglalatát.
Kösse be a csatlakozót.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be az els ő ködlámpát,
és szemrevételezéses ellen őr-
zéssel gy őző djön meg arról,
hogy esetleges helytelen szere-
lés miatt nem észlelhet ő-e a
fény kisz űrő dése.
Szerelje vissza a kerékdoblemezt a csavarokkal és rögzít ővel a
fordított sorrendben történ ő elvégzésével.
Irányjelz ő/ködlámpa (felszereltségt ől függően)
Távolítsa el a kerékdoblemez
csavarjait és rögzít őjét. Rész-
legesen távolítsa el a kerék-
doblemezt.
Húzza ki a csatlakozót a zár-
kioldó benyomásával.
5
6
7
1
1
2

4967-3. Karbantartás saját kivitelezésben

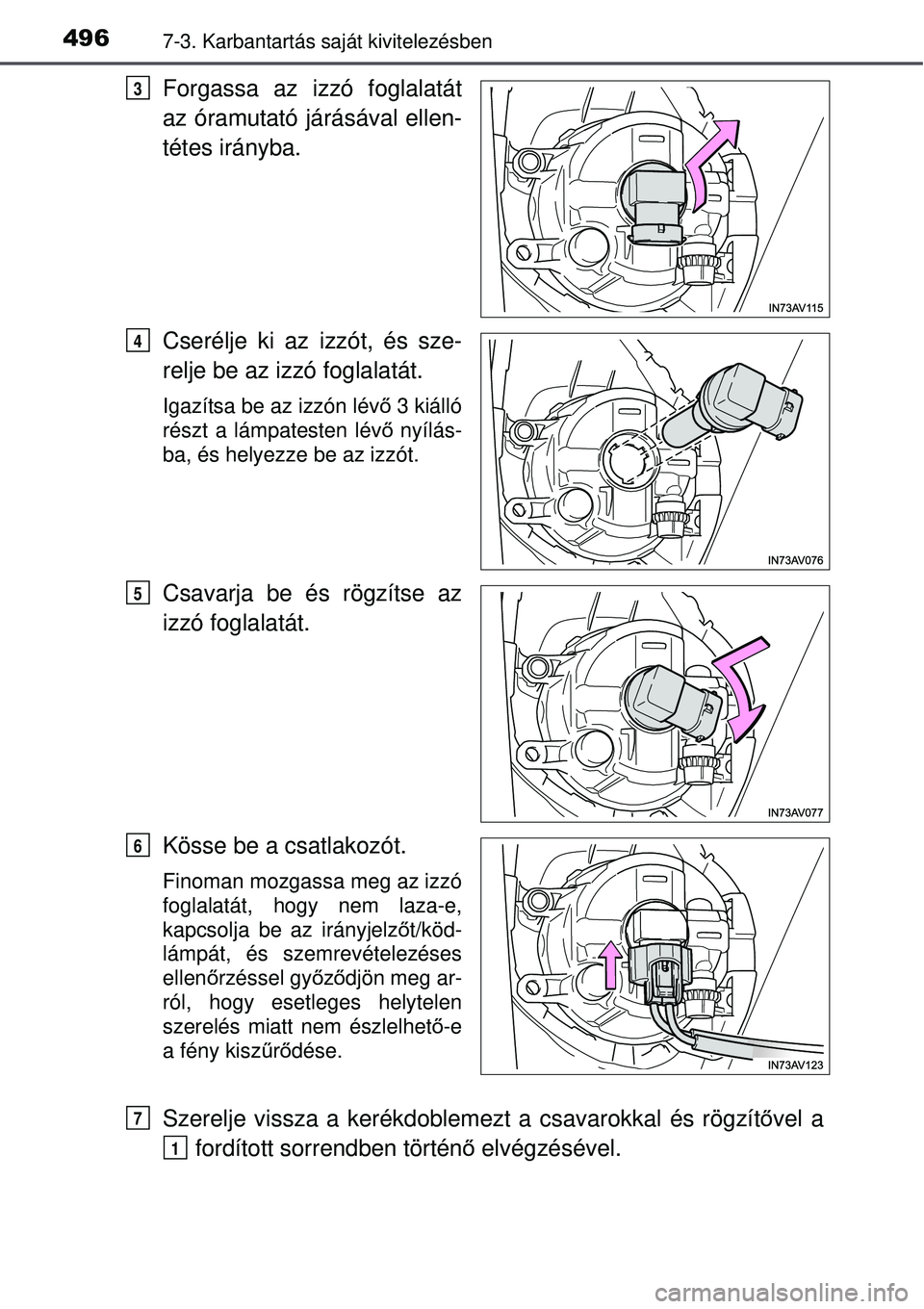

Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Cserélje ki az izzót, és sze-
relje be az izzó foglalatát.
Igazítsa be az izzón lévő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót.
Csavarja be és rögzítse az
izzó foglalatát.
Kösse be a csatlakozót.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be az irányjelző t/köd-
lámpát, és szemrevételezéses
ellen őrzéssel gy őző djön meg ar-
ról, hogy esetleges helytelen
szerelés miatt nem észlelhet ő-e
a fény kisz űrő dése.
Szerelje vissza a kerékdoblemezt a csavarokkal és rögzít ővel a
fordított sorrendben történ ő elvégzésével.
3
4
5
6
7
1
