2015 TOYOTA AVENSIS Instruksjoner for bruk (in Norwegian)

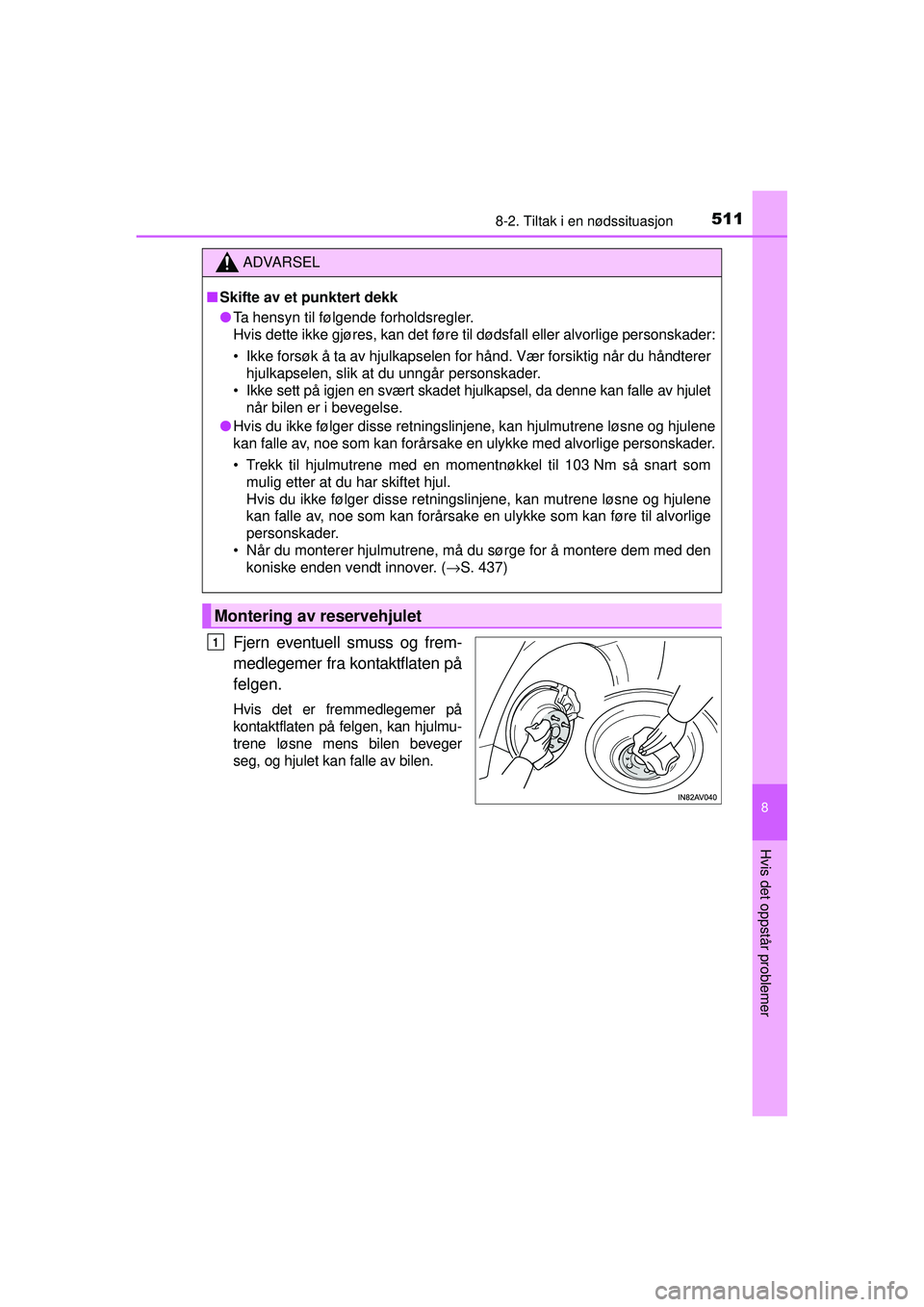

5118-2. Tiltak i en nødssituasjon
OM20C20NO
8
Hvis det oppstår problemer
Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten på
felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan hjulmu-
trene løsne mens bilen beveger
seg, og hjulet kan falle av bilen.
ADVARSEL
■ Skifte av et punktert dekk
● Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader:
• Ikke forsøk å ta av hjulkapselen for hånd. Vær forsiktig når du håndterer
hjulkapselen, slik at du unngår personskader.
• Ikke sett på igjen en svært skadet hjulkapsel, da denne kan falle av hjulet når bilen er i bevegelse.
● Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne o\
g hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Trekk til hjulmutrene med en momentnøkkel til 103 Nm så snart som
mulig etter at du har skiftet hjul.
Hvis du ikke følger disse retningslinjene, kan mutrene løsne og hjulene
kan falle av, noe som kan forårsake en ulykke som kan føre til alvorlige
personskader.
• Når du monterer hjulmutrene, må du sørge for å montere dem med den koniske enden vendt innover. ( →S. 437)
Montering av reservehjulet
1
OM20C20NO.book Page 511 Thursday, April 30, 2015 5:07 PM

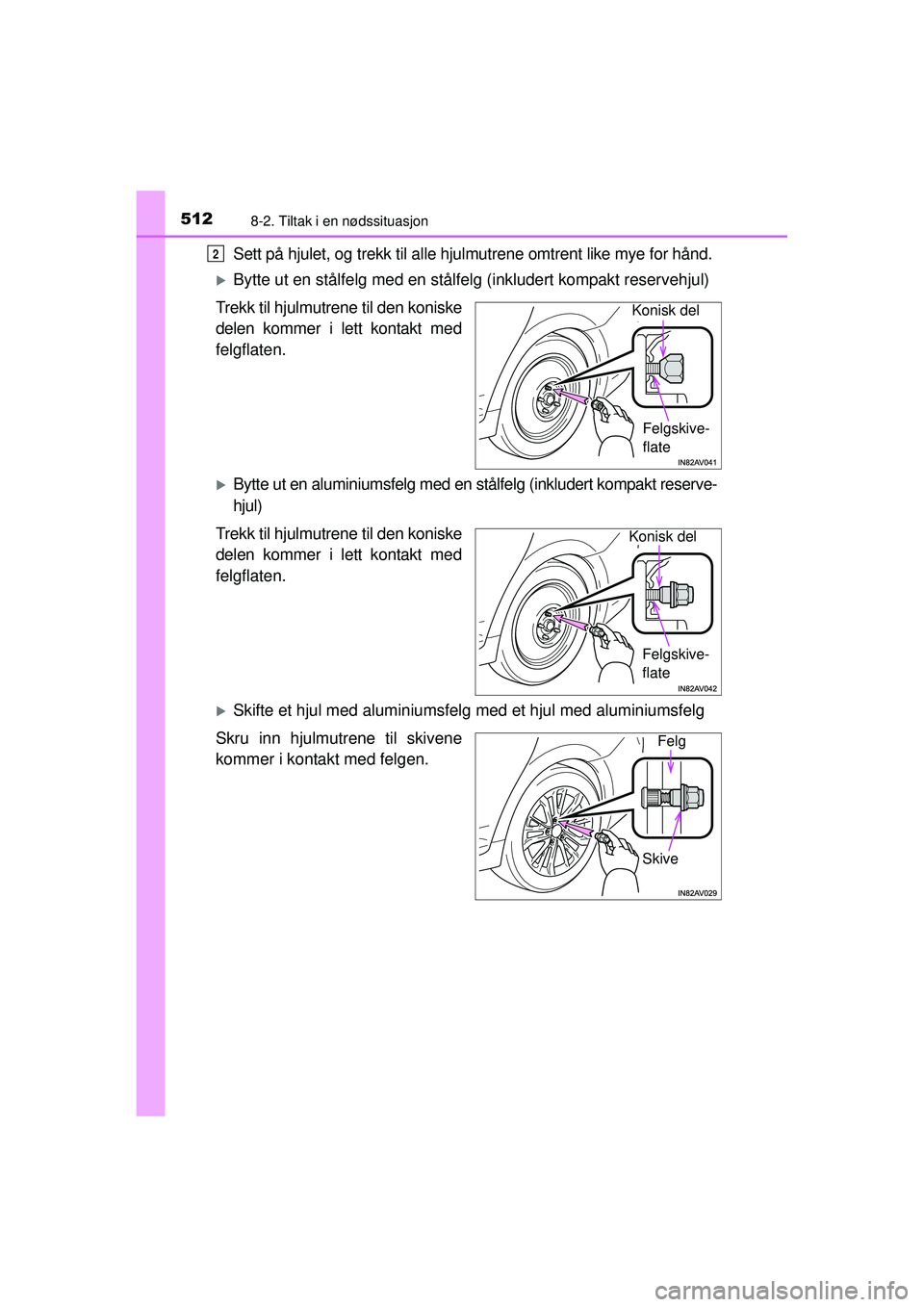

5128-2. Tiltak i en nødssituasjon
OM20C20NO
Sett på hjulet, og trekk til alle hjulmutrene omtrent like mye for hånd.
XBytte ut en stålfelg med en stålfelg (inkludert kompakt reservehjul)
Trekk til hjulmutrene til den koniske
delen kommer i lett kontakt med
felgflaten.
XBytte ut en aluminiumsfelg med en st ålfelg (inkludert kompakt reserve-
hjul)
Trekk til hjulmutrene til den koniske
delen kommer i lett kontakt med
felgflaten.
XSkifte et hjul med aluminiumsfelg med et hjul med aluminiumsfelg
Skru inn hjulmutrene til skivene
kommer i kontakt med felgen.
2
Felgskive-
flate
Konisk del
Konisk del
Felgskive-
flate
Skive
Felg
OM20C20NO.book Page 512 Thursday, April 30, 2015 5:07 PM

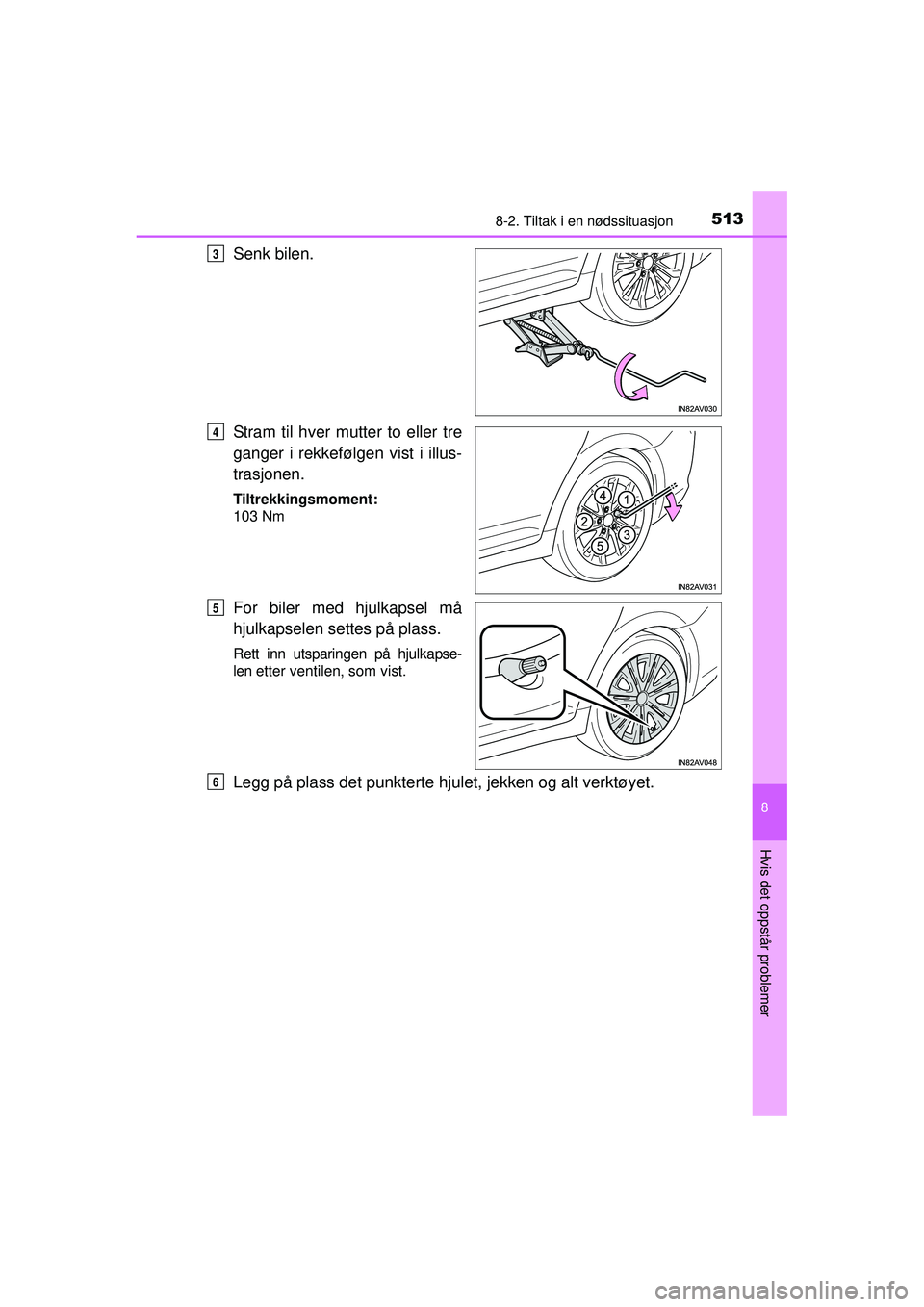

5138-2. Tiltak i en nødssituasjon
OM20C20NO
8
Hvis det oppstår problemer
Senk bilen.
Stram til hver mutter to eller tre
ganger i rekkefølgen vist i illus-
trasjonen.
Tiltrekkingsmoment:
103 Nm
For biler med hjulkapsel må
hjulkapselen settes på plass.
Rett inn utsparingen på hjulkapse-
len etter ventilen, som vist.
Legg på plass det punkterte hjulet, jekken og alt verktøyet.
3
4
5
6
OM20C20NO.book Page 513 Thursday, April 30, 2015 5:07 PM

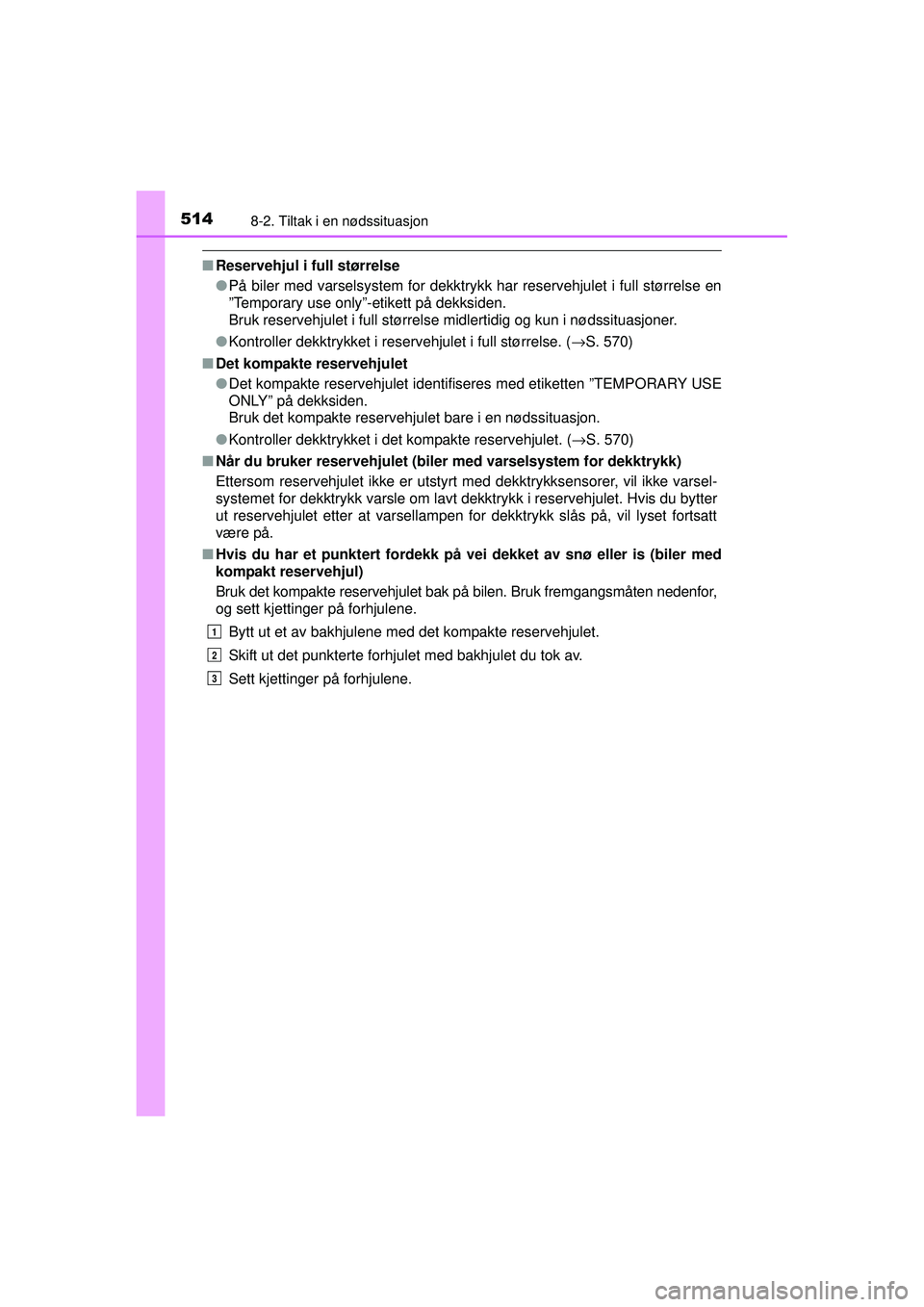

5148-2. Tiltak i en nødssituasjon
OM20C20NO
■Reservehjul i full størrelse
●På biler med varselsystem for dekktrykk har reservehjulet i full størrelse en
”Temporary use only”-etikett på dekksiden.
Bruk reservehjulet i full størrelse midlertidig og kun i nødssituasjoner.
● Kontroller dekktrykket i reservehjulet i full størrelse. ( →S. 570)
■ Det kompakte reservehjulet
●Det kompakte reservehjulet identifiseres med etiketten ”TEMPORARY USE
ONLY” på dekksiden.
Bruk det kompakte reservehjulet bare i en nødssituasjon.
● Kontroller dekktrykket i det kompakte reservehjulet. ( →S. 570)
■ Når du bruker reserveh julet (biler med varselsystem for dekktrykk)
Ettersom reservehjulet ikke er utstyrt med dekktrykksensorer, vil ikke varsel-
systemet for dekktrykk varsle om lavt dekktrykk i reservehjulet. Hvis du bytter
ut reservehjulet etter at varsellampen for dekktrykk slås på, vil lyset fortsatt
være på.
■ Hvis du har et punktert fordekk på vei dekket av snø eller is (biler med
kompakt reservehjul)
Bruk det kompakte reservehjulet bak på bilen. Bruk fremgangsmåten nedenfor,
og sett kjettinger på forhjulene.
Bytt ut et av bakhjulene med det kompakte reservehjulet.
Skift ut det punkterte forhjulet med bakhjulet du tok av.
Sett kjettinger på forhjulene.
1
2
3
OM20C20NO.book Page 514 Thursday, April 30, 2015 5:07 PM

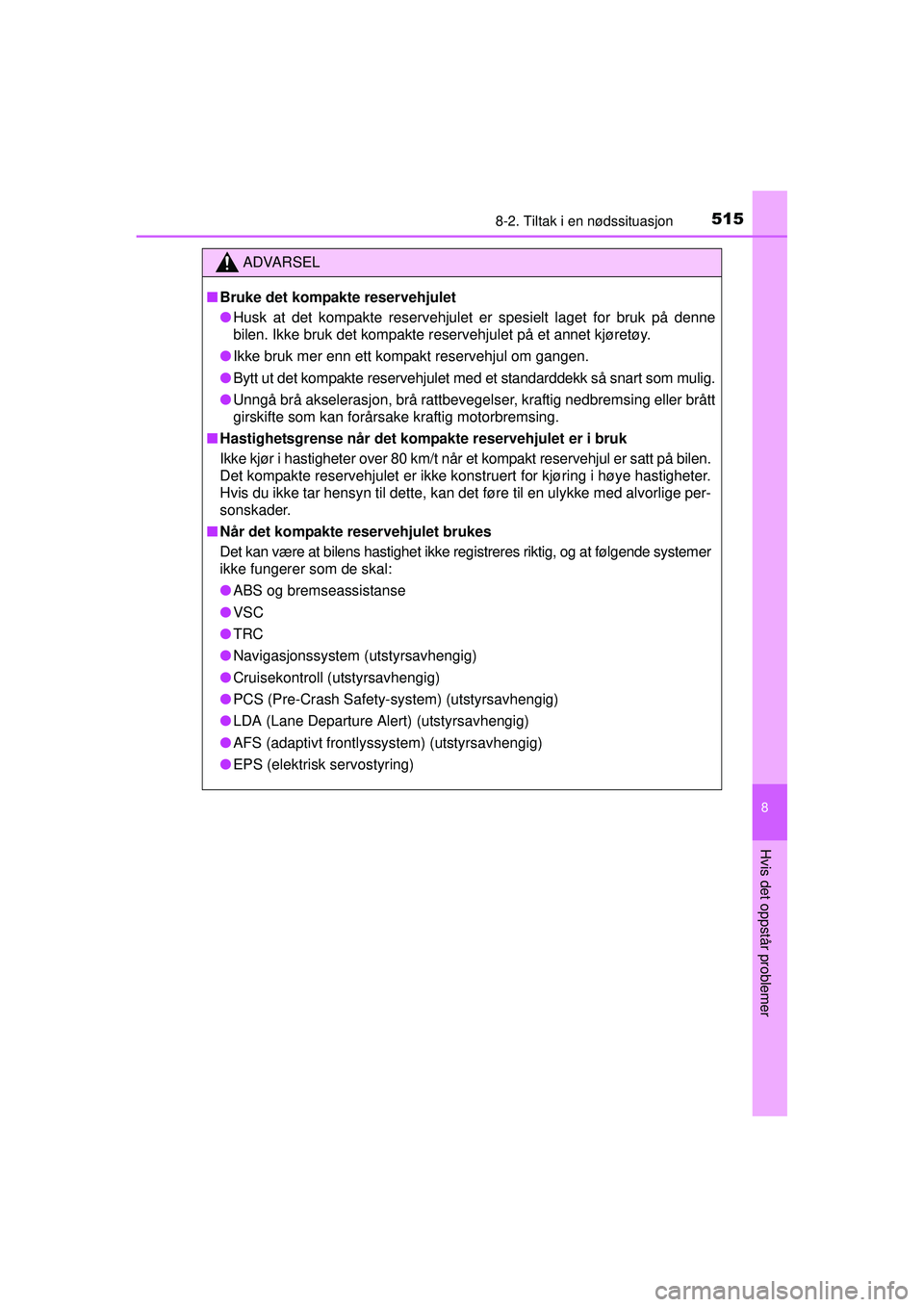

5158-2. Tiltak i en nødssituasjon
OM20C20NO
8
Hvis det oppstår problemer
ADVARSEL
■ Bruke det kompakte reservehjulet
● Husk at det kompakte reservehjulet er spesielt laget for bruk på denne
bilen. Ikke bruk det kompakte reservehjulet på et annet kjøretøy.
● Ikke bruk mer enn ett kompakt reservehjul om gangen.
● Bytt ut det kompakte reservehjulet med et standarddekk så snart som mulig.
● Unngå brå akselerasjon, brå rattbevegelser, kraftig nedbremsing eller brått
girskifte som kan forårsake kraftig motorbremsing.
■ Hastighetsgrense når det komp akte reservehjulet er i bruk
Ikke kjør i hastigheter over 80 km/t når et kompakt reservehjul er satt på bilen.
Det kompakte reservehjulet er ikke konstruert for kjøring i høye hastigheter.
Hvis du ikke tar hensyn til dette, kan det føre til en ulykke med alvorlige per-
sonskader.
■ Når det kompakte reservehjulet brukes
Det kan være at bilens hastighet ikke registreres riktig, og at følgende systemer
ikke fungerer som de skal:
● ABS og bremseassistanse
● VSC
● TRC
● Navigasjonssystem (utstyrsavhengig)
● Cruisekontroll (utstyrsavhengig)
● PCS (Pre-Crash Safety-system) (utstyrsavhengig)
● LDA (Lane Departure Alert) (utstyrsavhengig)
● AFS (adaptivt frontlyssystem) (utstyrsavhengig)
● EPS (elektrisk servostyring)
OM20C20NO.book Page 515 Thursday, April 30, 2015 5:07 PM

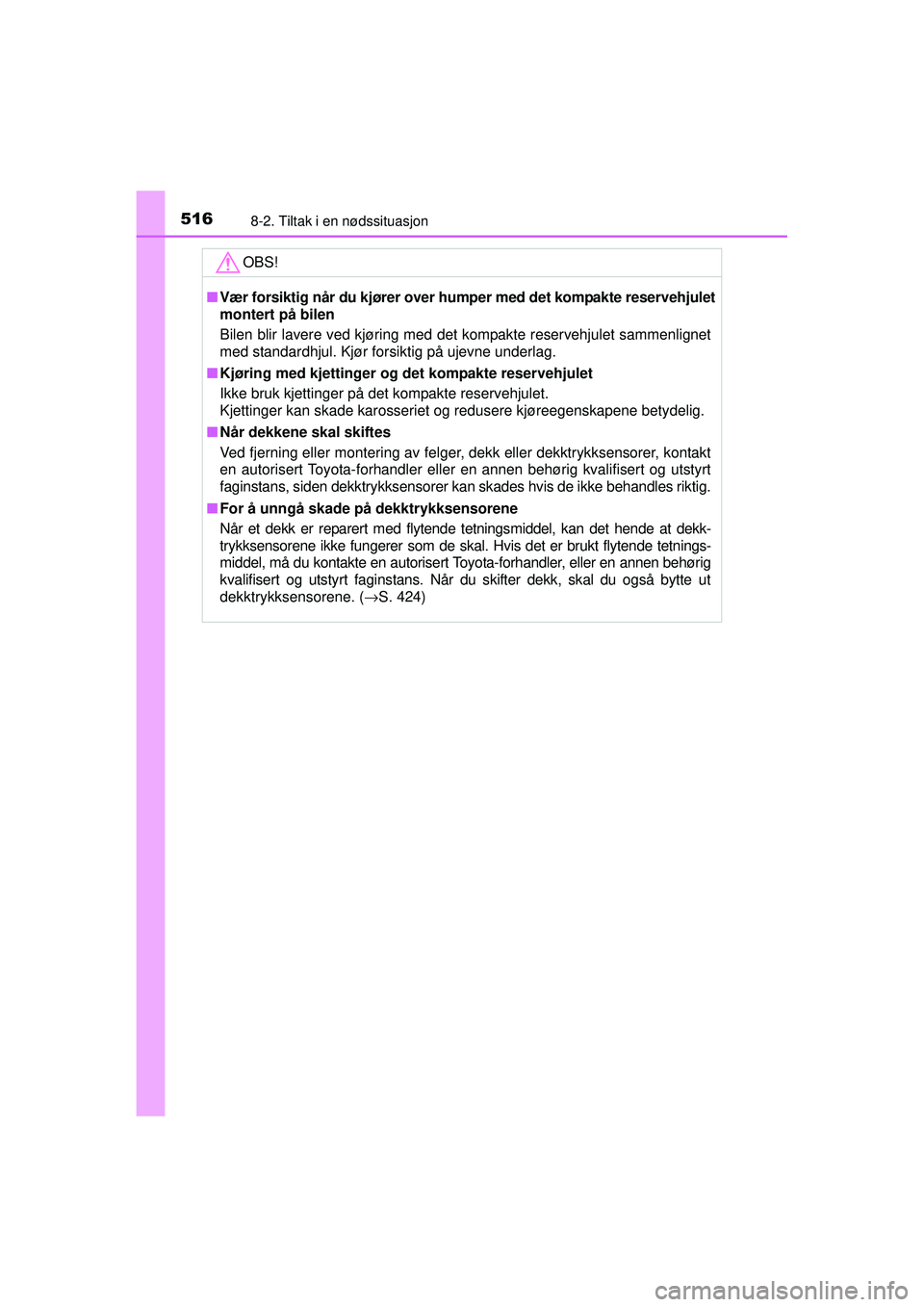

5168-2. Tiltak i en nødssituasjon
OM20C20NOOBS!
■
Vær forsiktig når du kjører over hu mper med det kompakte reservehjulet
montert på bilen
Bilen blir lavere ved kjøring med det kompakte reservehjulet sammenlignet
med standardhjul. Kjør forsiktig på ujevne underlag.
■ Kjøring med kjettinger og det kompakte reservehjulet
Ikke bruk kjettinger på det kompakte reservehjulet.
Kjettinger kan skade karosseriet og redusere kjøreegenskapene betydelig.
■ Når dekkene skal skiftes
Ved fjerning eller montering av felger, dekk eller dekktrykksensorer, kontakt
en autorisert Toyota-forhandler eller en annen behørig kvalifisert og utstyrt
faginstans, siden dekktrykksensorer kan skades hvis de ikke behandles riktig.
■ For å unngå skade på dekktrykksensorene
Når et dekk er reparert med flytende tetningsmiddel, kan det hende at dekk-
trykksensorene ikke fungerer som de skal. Hvis det er brukt flytende tetnings-
middel, må du kontakte en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans. Når du skifter dekk, skal du også bytte ut
dekktrykksensorene. ( →S. 424)
OM20C20NO.book Page 516 Thursday, April 30, 2015 5:07 PM

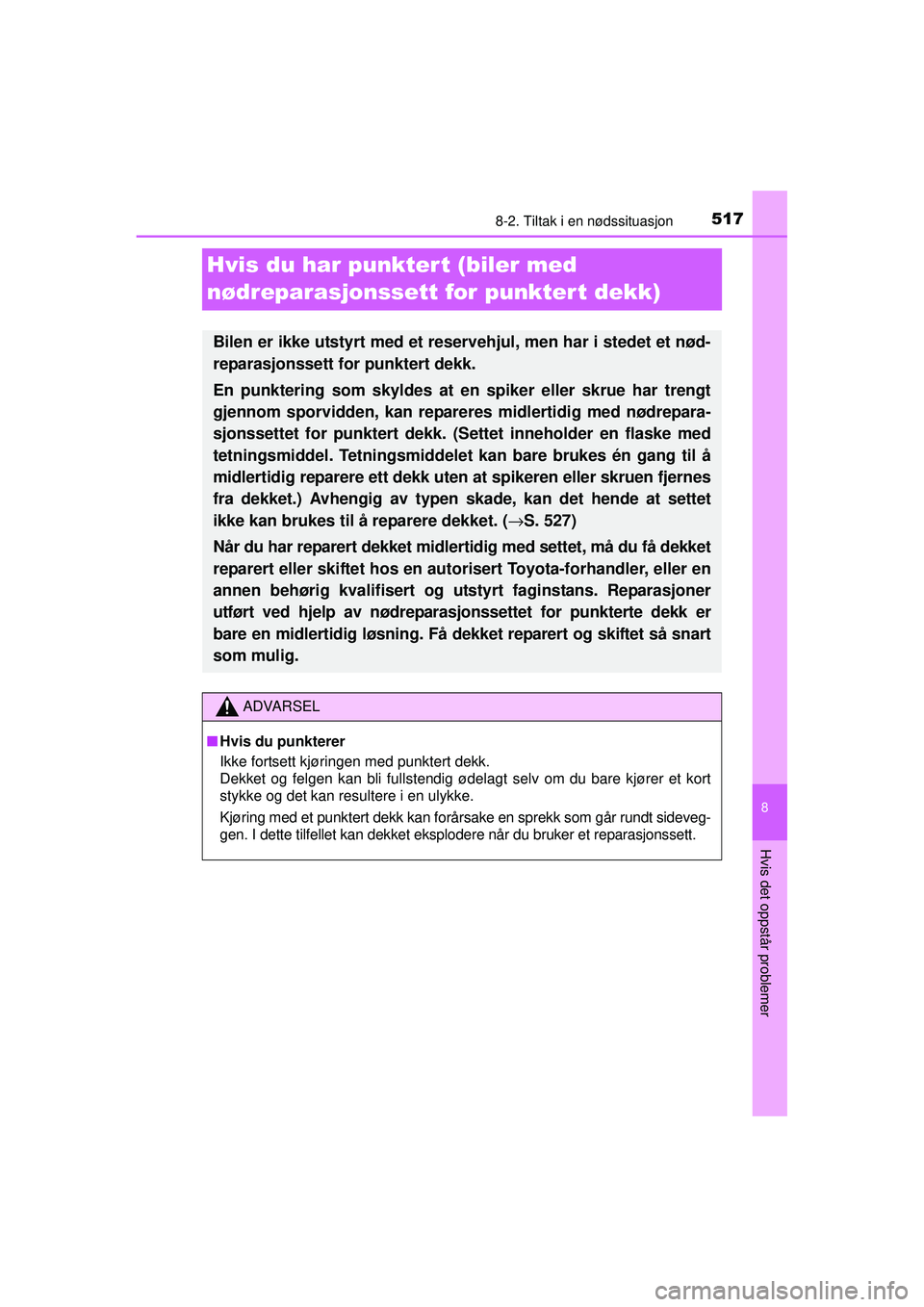

5178-2. Tiltak i en nødssituasjon
OM20C20NO
8
Hvis det oppstår problemer
Hvis du har punktert (biler med
nødreparasjonssett for punktert dekk)
Bilen er ikke utstyrt med et reservehjul, men har i stedet et nød-
reparasjonssett for punktert dekk.
En punktering som skyldes at en spiker eller skrue har trengt
gjennom sporvidden, kan repare res midlertidig med nødrepara-
sjonssettet for punktert dekk. (S ettet inneholder en flaske med
tetningsmiddel. Tetningsmiddelet kan bare brukes én gang til å
midlertidig reparere ett dekk uten at spikeren eller skruen fjernes
fra dekket.) Avhengig av typen skade, kan det hende at settet
ikke kan brukes til å reparere dekket. ( →S. 527)
Når du har reparert dekk et midlertidig med settet, må du få dekket
reparert eller skiftet hos en auto risert Toyota-forhandler, eller en
annen behørig kvalifisert og ut styrt faginstans. Reparasjoner
utført ved hjelp av nødreparasjo nssettet for punkterte dekk er
bare en midlertidig løsning. Få de kket reparert og skiftet så snart
som mulig.
ADVARSEL
■ Hvis du punkterer
Ikke fortsett kjøringen med punktert dekk.
Dekket og felgen kan bli fullstendig ødelagt selv om du bare kjører et kort
stykke og det kan resultere i en ulykke.
Kjøring med et punktert dekk kan forårsake en sprekk som går rundt sideveg-
gen. I dette tilfellet kan dekket eksplodere når du bruker et reparasjonssett.
OM20C20NO.book Page 517 Thursday, April 30, 2015 5:07 PM

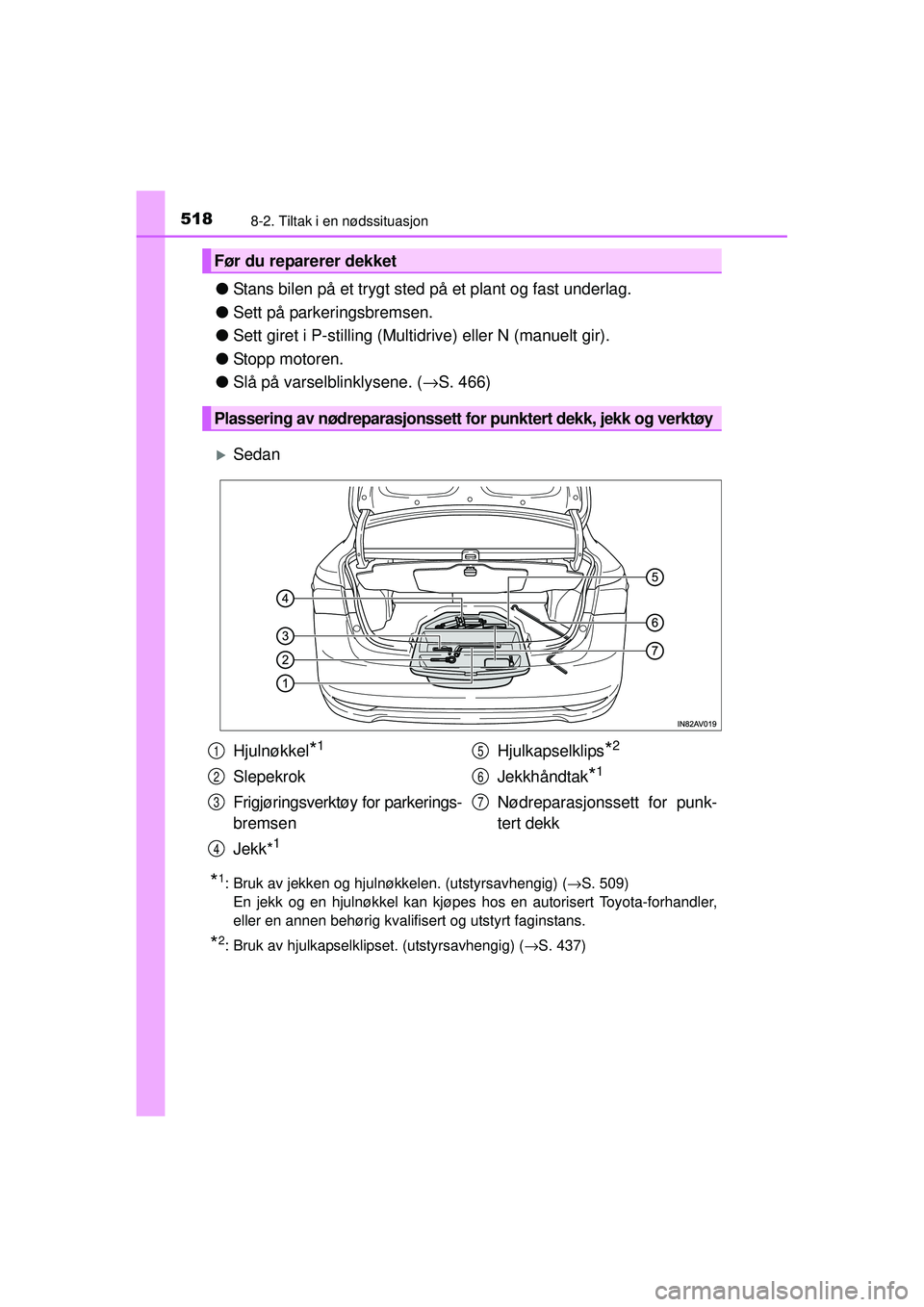

5188-2. Tiltak i en nødssituasjon
OM20C20NO
●Stans bilen på et trygt sted på et plant og fast underlag.
● Sett på parkeringsbremsen.
● Sett giret i P-stilling (Multidrive) eller N (manuelt gir).
● Stopp motoren.
● Slå på varselblinklysene. ( →S. 466)
XSedan
*1: Bruk av jekken og hjulnøkkelen. (utstyrsavhengig) ( →S. 509)
En jekk og en hjulnøkkel kan kjøpes hos en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og utstyrt faginstans.
*2: Bruk av hjulkapselklipset. (utstyrsavhengig) ( →S. 437)
Før du reparerer dekket
Plassering av nødreparasjonssett for punktert dekk, jekk og verktøy
Hjulnøkkel*1
Slepekrok
Frigjøringsverktøy for parkerings-
bremsen
Jekk*
1
Hjulkapselklips*2
Jekkhåndtak*1
Nødreparasjonssett for punk-
tert dekk
1
2
3
4
5
6
7
OM20C20NO.book Page 518 Thursday, April 30, 2015 5:07 PM
