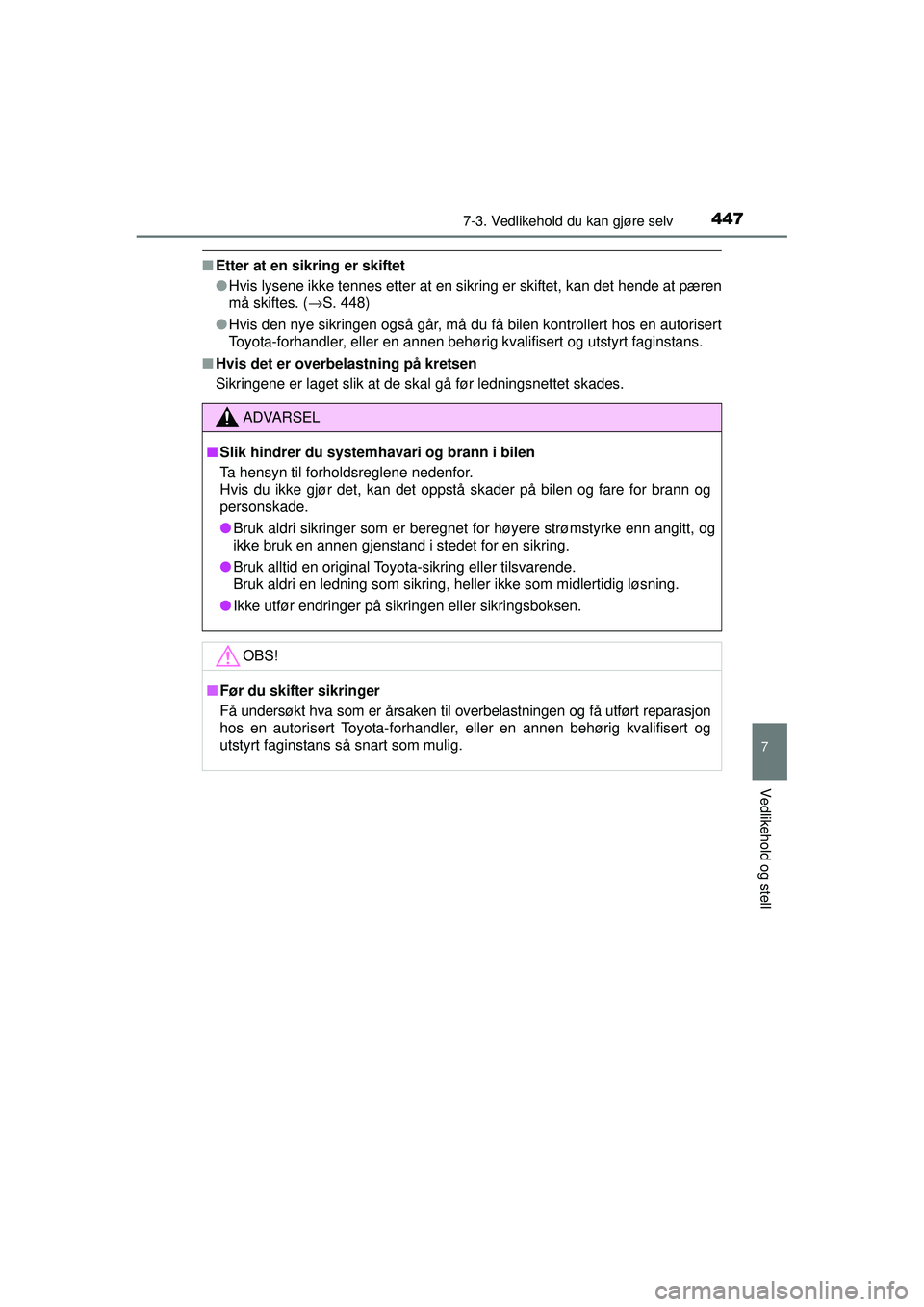

2015 TOYOTA AVENSIS Instruksjoner for bruk (in Norwegian)

4477-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell
■Etter at en sikring er skiftet
●Hvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( →S. 448)
● Hvis den nye sikringen også går, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
■ Hvis det er overbelastning på kretsen
Sikringene er laget slik at de skal gå før ledningsnettet skades.
ADVARSEL
■ Slik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis du ikke gjør det, kan det oppstå skader på bilen og fare for brann og
personskade.
● Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
● Bruk alltid en original Toyota-sikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
● Ikke utfør endringer på sikringen eller sikringsboksen.
OBS!
■ Før du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få utført reparasjon
hos en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans så snart som mulig.
OM20C20NO.book Page 447 Thursday, April 30, 2015 5:07 PM

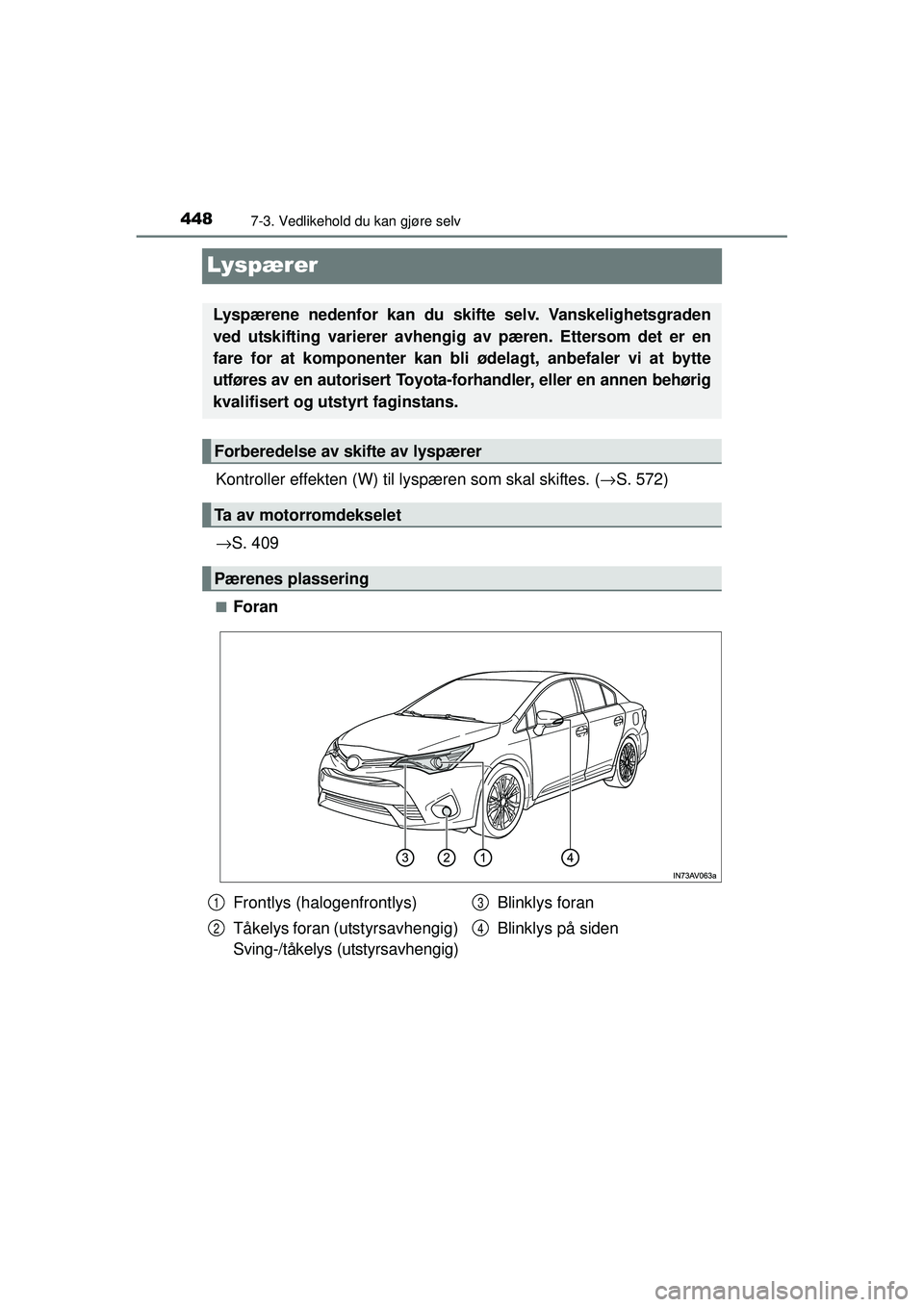

4487-3. Vedlikehold du kan gjøre selv
OM20C20NO
Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( →S. 572)
→ S. 409
■Foran
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans.
Forberedelse av skifte av lyspærer
Ta av motorromdekselet
Pærenes plassering
Frontlys (halogenfrontlys)
Tåkelys foran (utstyrsavhengig)
Sving-/tåkelys (utstyrsavhengig) Blinklys foran
Blinklys på siden1
2
3
4
OM20C20NO.book Page 448 Thursday, April 30, 2015 5:07 PM

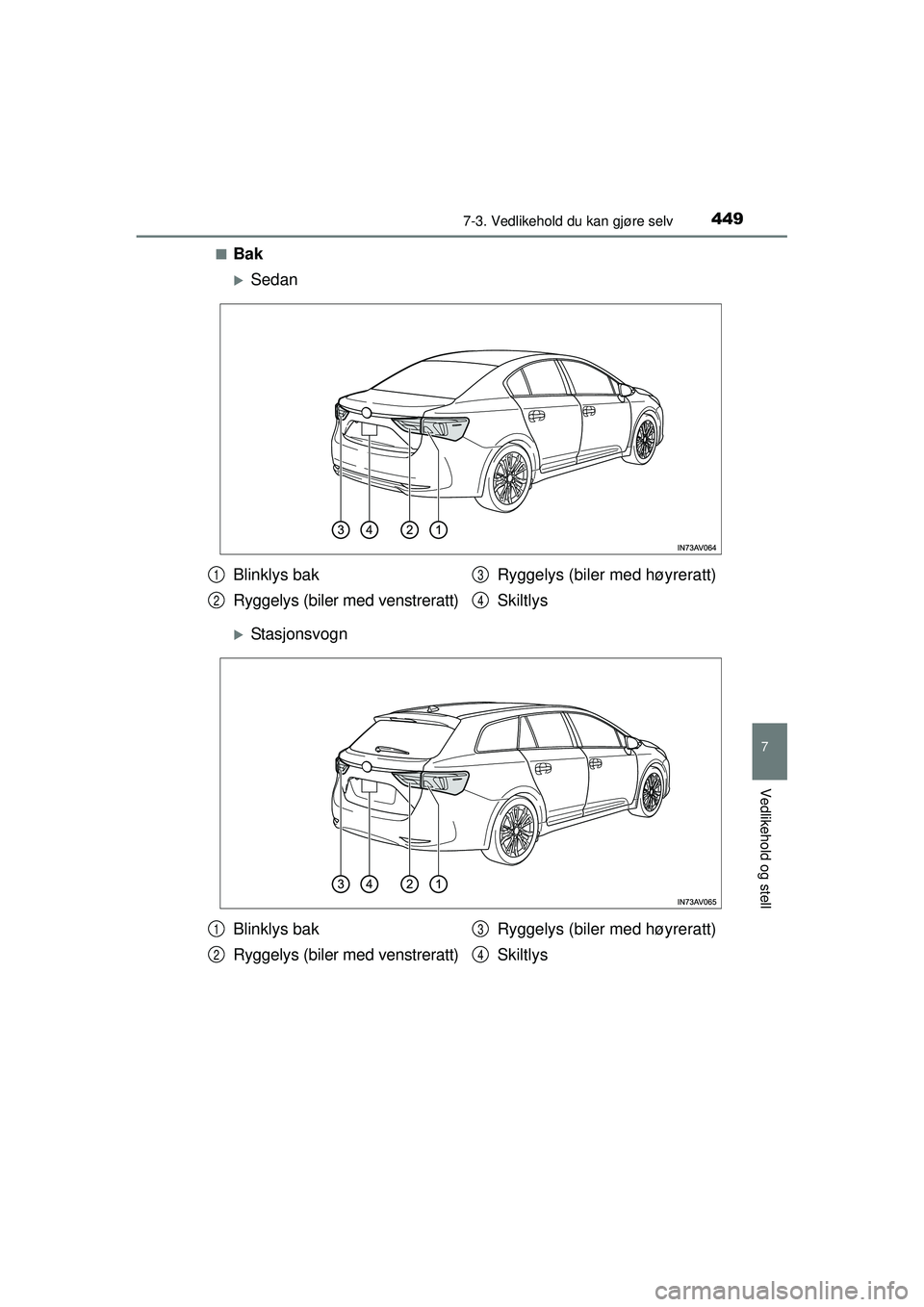

4497-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell
■Bak
XSedan
XStasjonsvogn
Blinklys bak
Ryggelys (biler med venstreratt)Ryggelys (biler med høyreratt)
Skiltlys1
2
3
4
Blinklys bak
Ryggelys (biler med venstreratt)Ryggelys (biler med høyreratt)
Skiltlys1
2
3
4
OM20C20NO.book Page 449 Thursday, April 30, 2015 5:07 PM

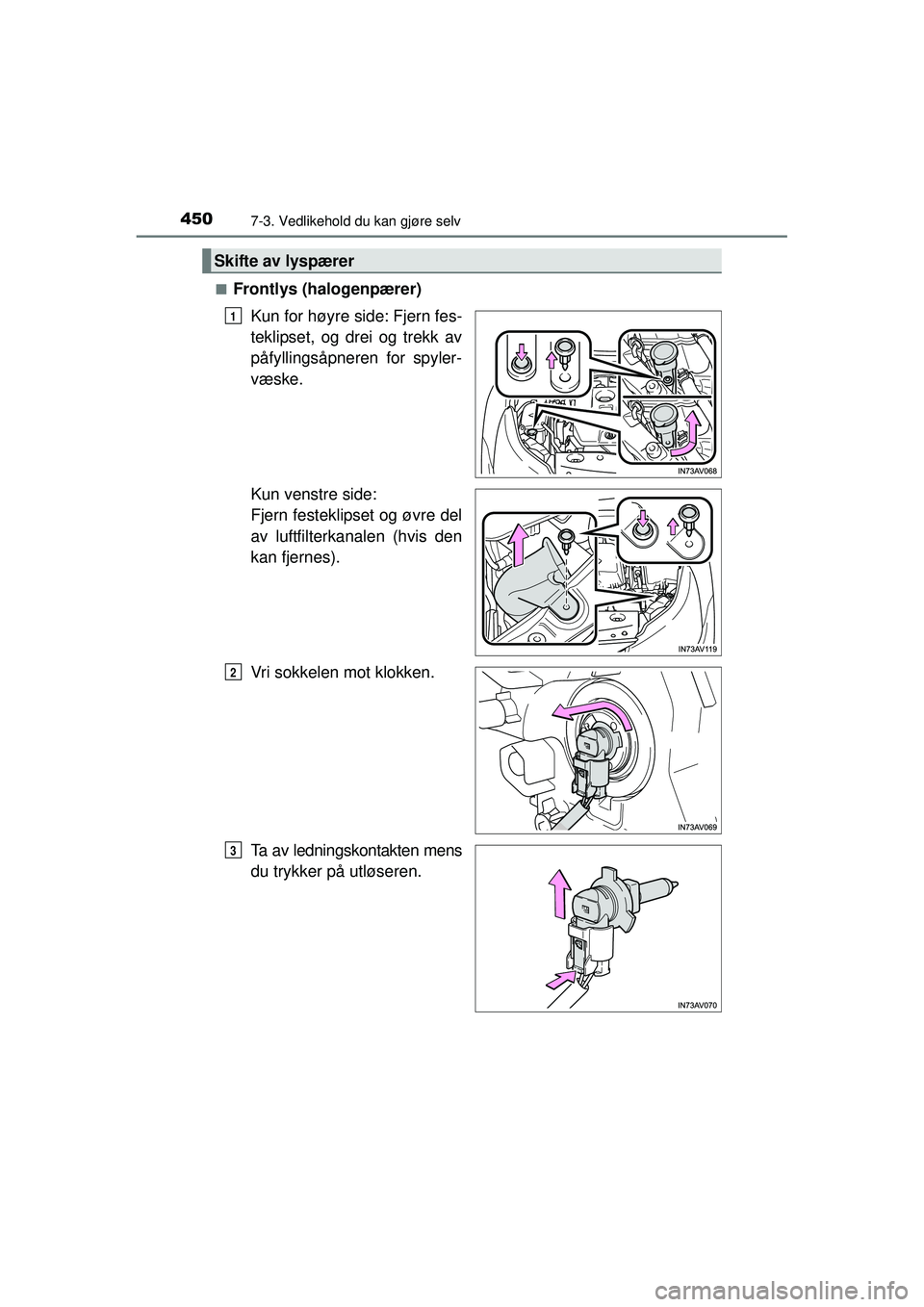

4507-3. Vedlikehold du kan gjøre selv
OM20C20NO■
Frontlys (halogenpærer)
Kun for høyre side: Fjern fes-
teklipset, og drei og trekk av
påfyllingsåpneren for spyler-
væske.
Kun venstre side:
Fjern festeklipset og øvre del
av luftfilterkanalen (hvis den
kan fjernes).
Vri sokkelen mot klokken.
Ta av ledningskontakten mens
du trykker på utløseren.
Skifte av lyspærer
1
2
3
OM20C20NO.book Page 450 Thursday, April 30, 2015 5:07 PM

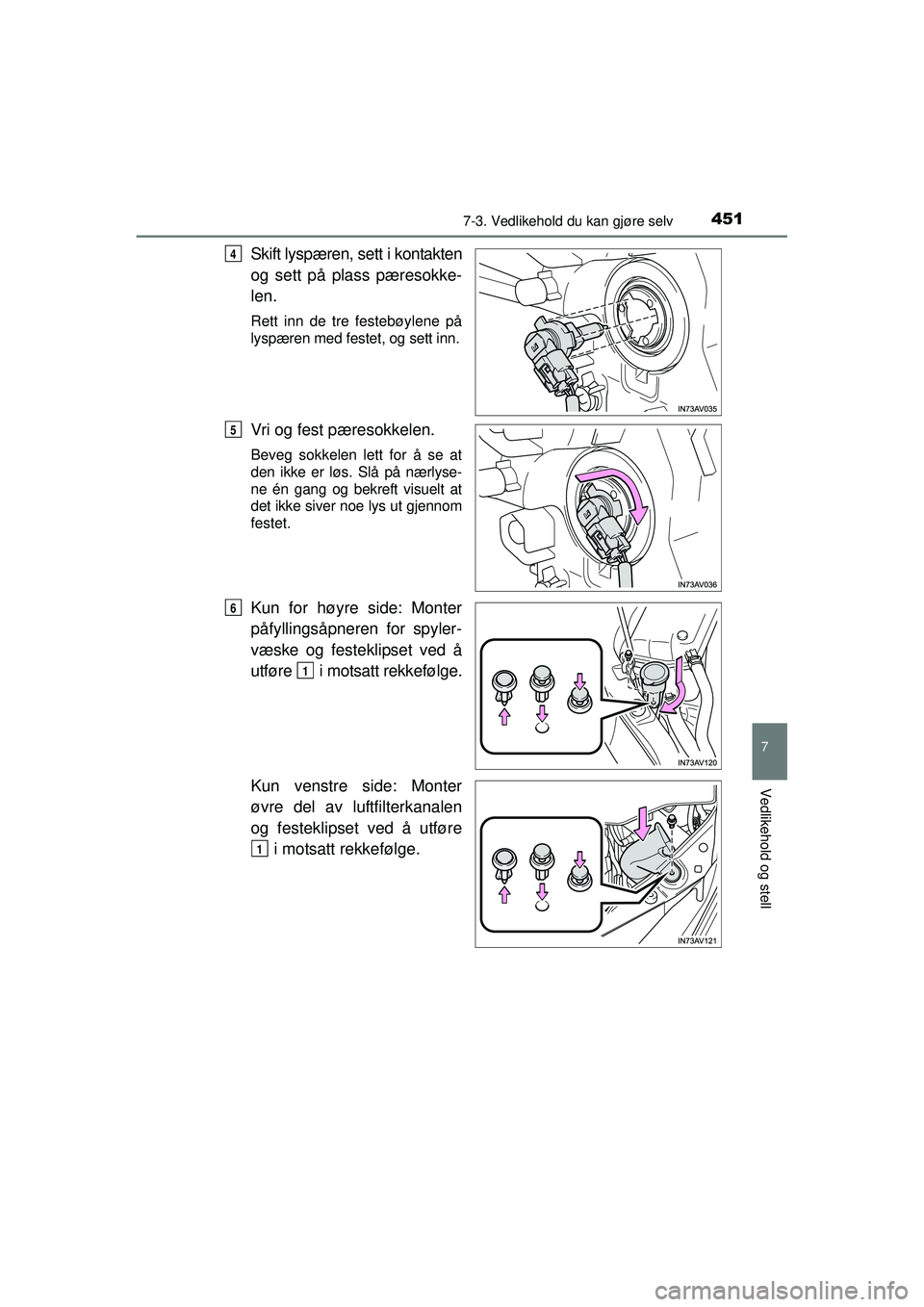

4517-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell
Skift lyspæren, sett i kontakten
og sett på plass pæresokke-
len.
Rett inn de tre festebøylene på
lyspæren med festet, og sett inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på nærlyse-
ne én gang og bekreft visuelt at
det ikke siver noe lys ut gjennom
festet.
Kun for høyre side: Monter
påfyllingsåpneren for spyler-
væske og festeklipset ved å
utføre i motsatt rekkefølge.
Kun venstre side: Monter
øvre del av luftfilterkanalen
og festeklipset ved å utføre i motsatt rekkefølge.
4
5
6
1
1
OM20C20NO.book Page 451 Thursday, April 30, 2015 5:07 PM

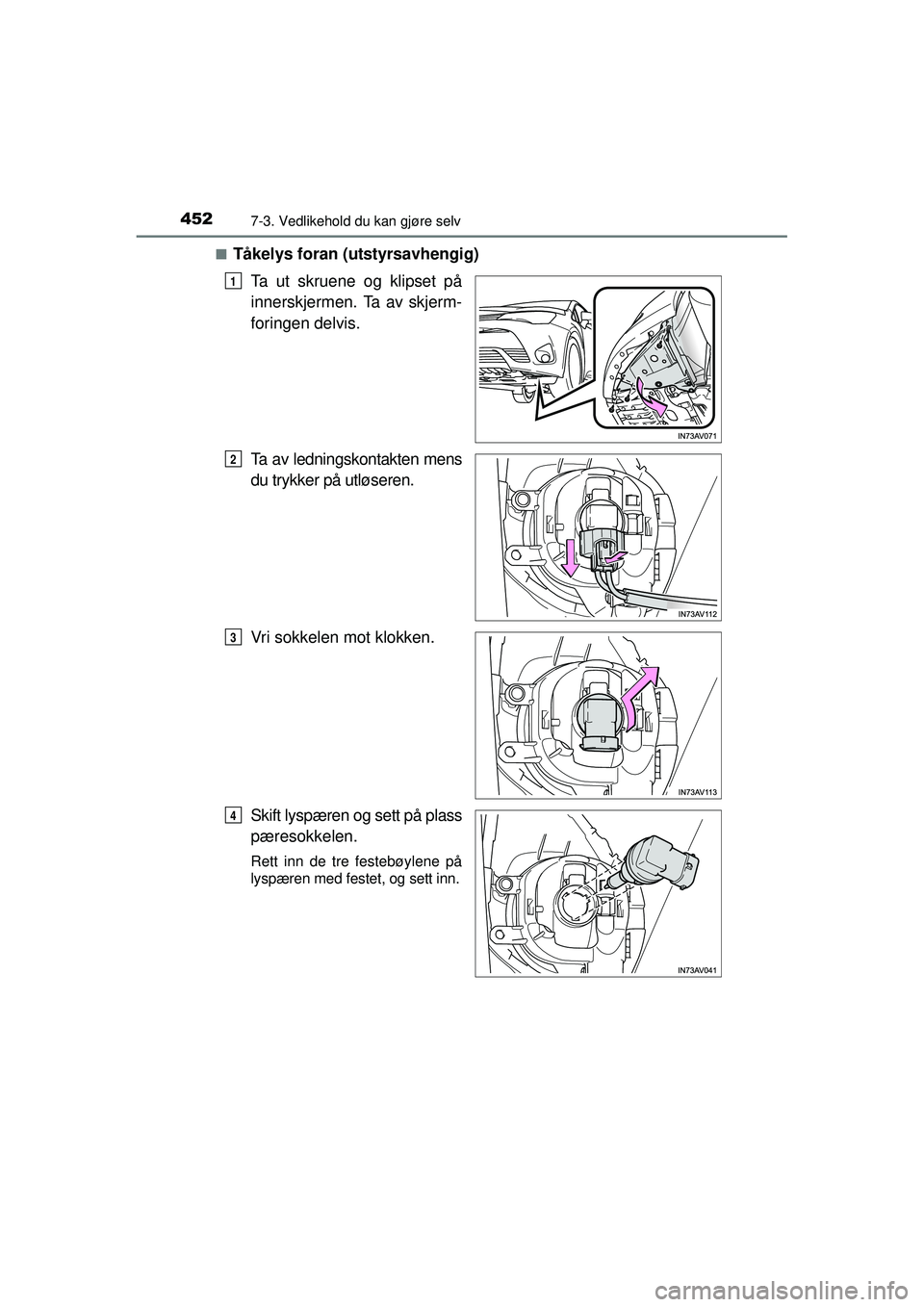

4527-3. Vedlikehold du kan gjøre selv
OM20C20NO■
Tåkelys foran (utstyrsavhengig)
Ta ut skruene og klipset på
innerskjermen. Ta av skjerm-
foringen delvis.
Ta av ledningskontakten mens
du trykker på utløseren.
Vri sokkelen mot klokken.
Skift lyspæren og sett på plass
pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett inn.
1
2
3
4
OM20C20NO.book Page 452 Thursday, April 30, 2015 5:07 PM

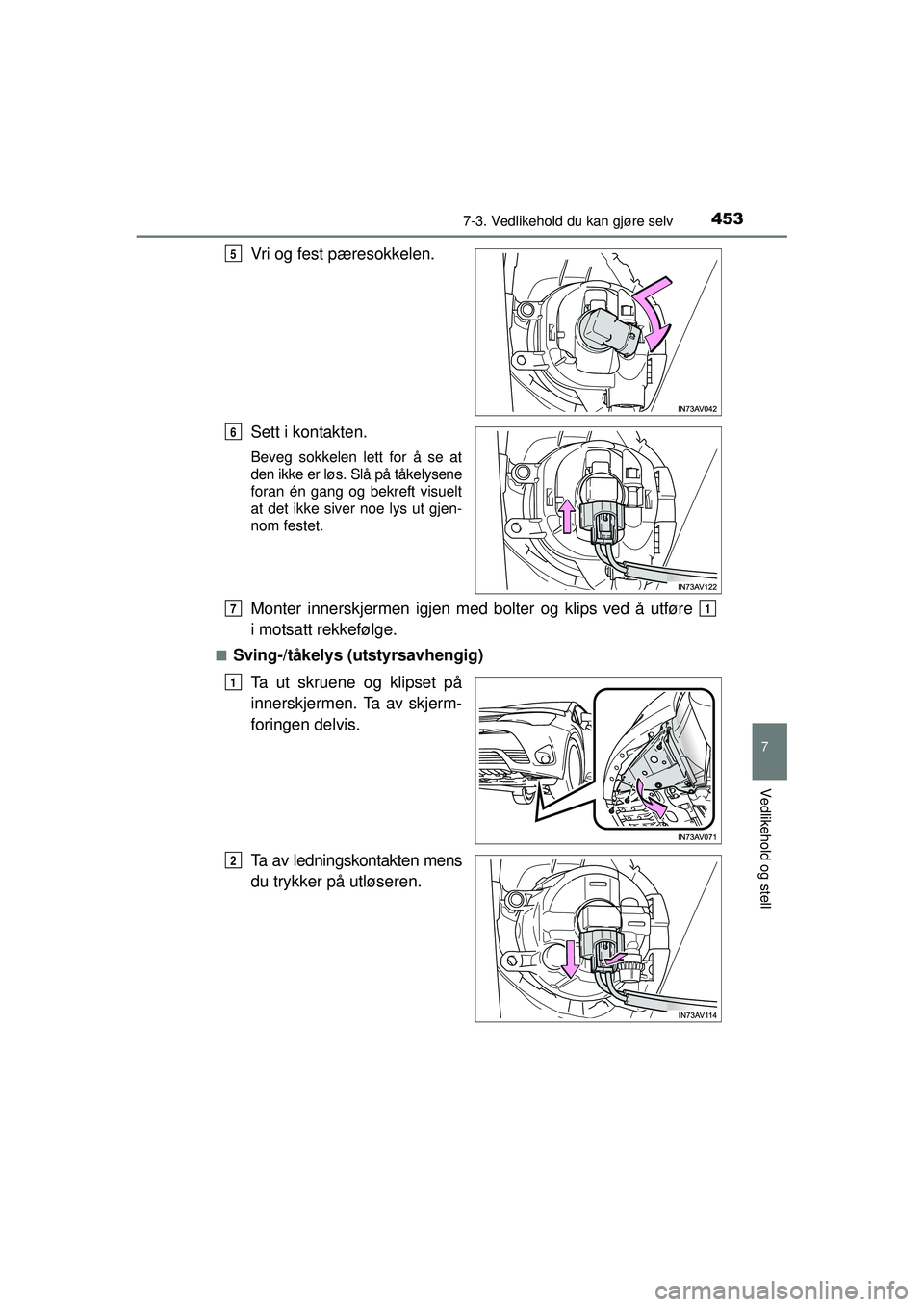

4537-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell
Vri og fest pæresokkelen.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkelysene
foran én gang og bekreft visuelt
at det ikke siver noe lys ut gjen-
nom festet.
Monter innerskjermen igjen med bolter og klips ved å utføre
i motsatt rekkefølge.
■Sving-/tåkelys (utstyrsavhengig)Ta ut skruene og klipset på
innerskjermen. Ta av skjerm-
foringen delvis.
Ta av ledningskontakten mens
du trykker på utløseren.
5
6
71
1
2
OM20C20NO.book Page 453 Thursday, April 30, 2015 5:07 PM

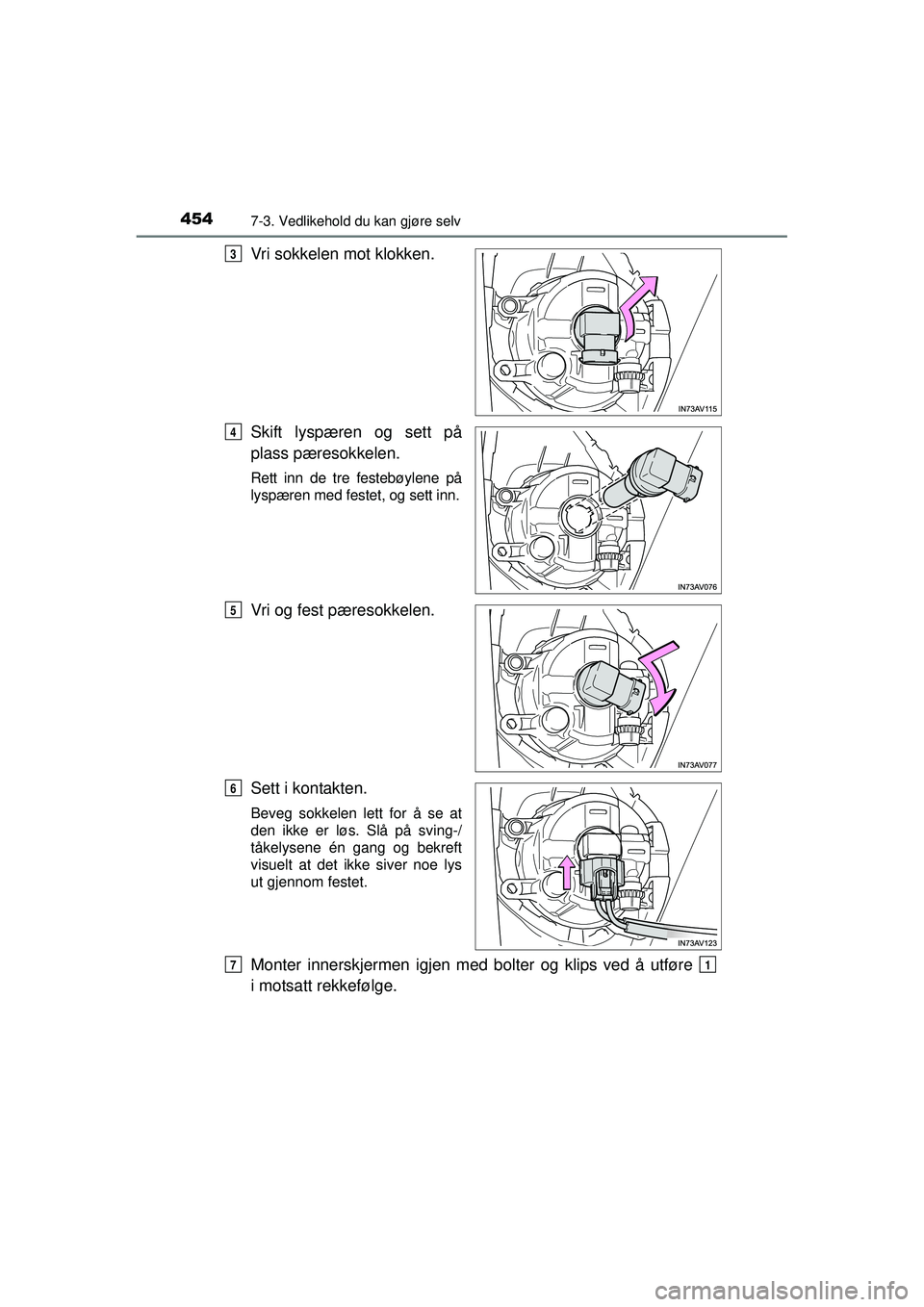

4547-3. Vedlikehold du kan gjøre selv
OM20C20NO
Vri sokkelen mot klokken.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett inn.
Vri og fest pæresokkelen.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på sving-/
tåkelysene én gang og bekreft
visuelt at det ikke siver noe lys
ut gjennom festet.
Monter innerskjermen igjen med bolter og klips ved å utføre
i motsatt rekkefølge.
3
4
5
6
71
