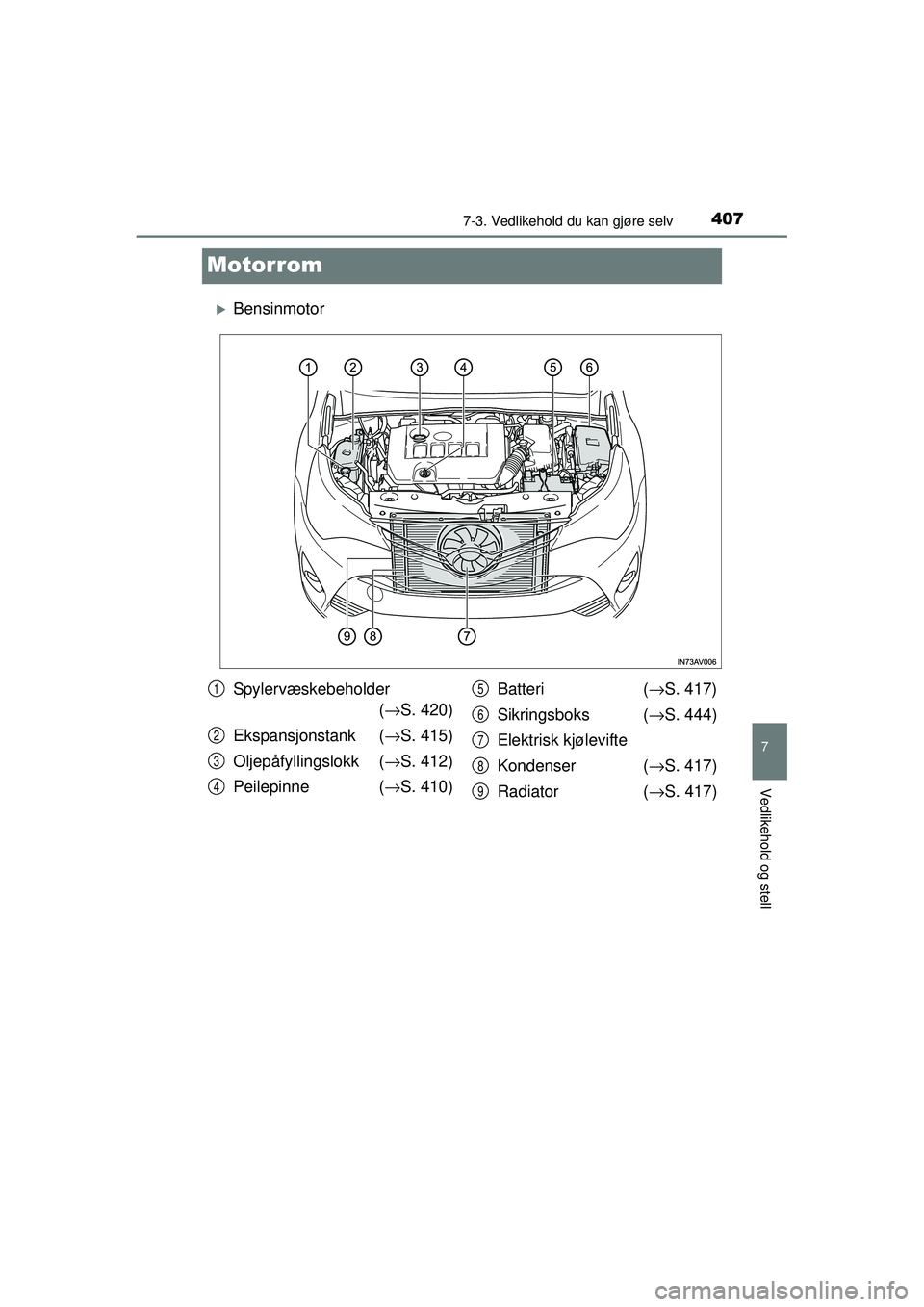

2015 TOYOTA AVENSIS Instruksjoner for bruk (in Norwegian)

4077-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell
Motorrom
XBensinmotor
Spylervæskebeholder(→ S. 420)
Ekspansjonstank ( →S. 415)
Oljepåfyllingslokk ( →S. 412)
Peilepinne ( →S. 410) Batteri
(→ S. 417)
Sikringsboks ( →S. 444)
Elektrisk kjølevifte
Kondenser ( →S. 417)
Radiator ( →S. 417)1
2
3
4
5
6
7
8
9
OM20C20NO.book Page 407 Thursday, April 30, 2015 5:07 PM

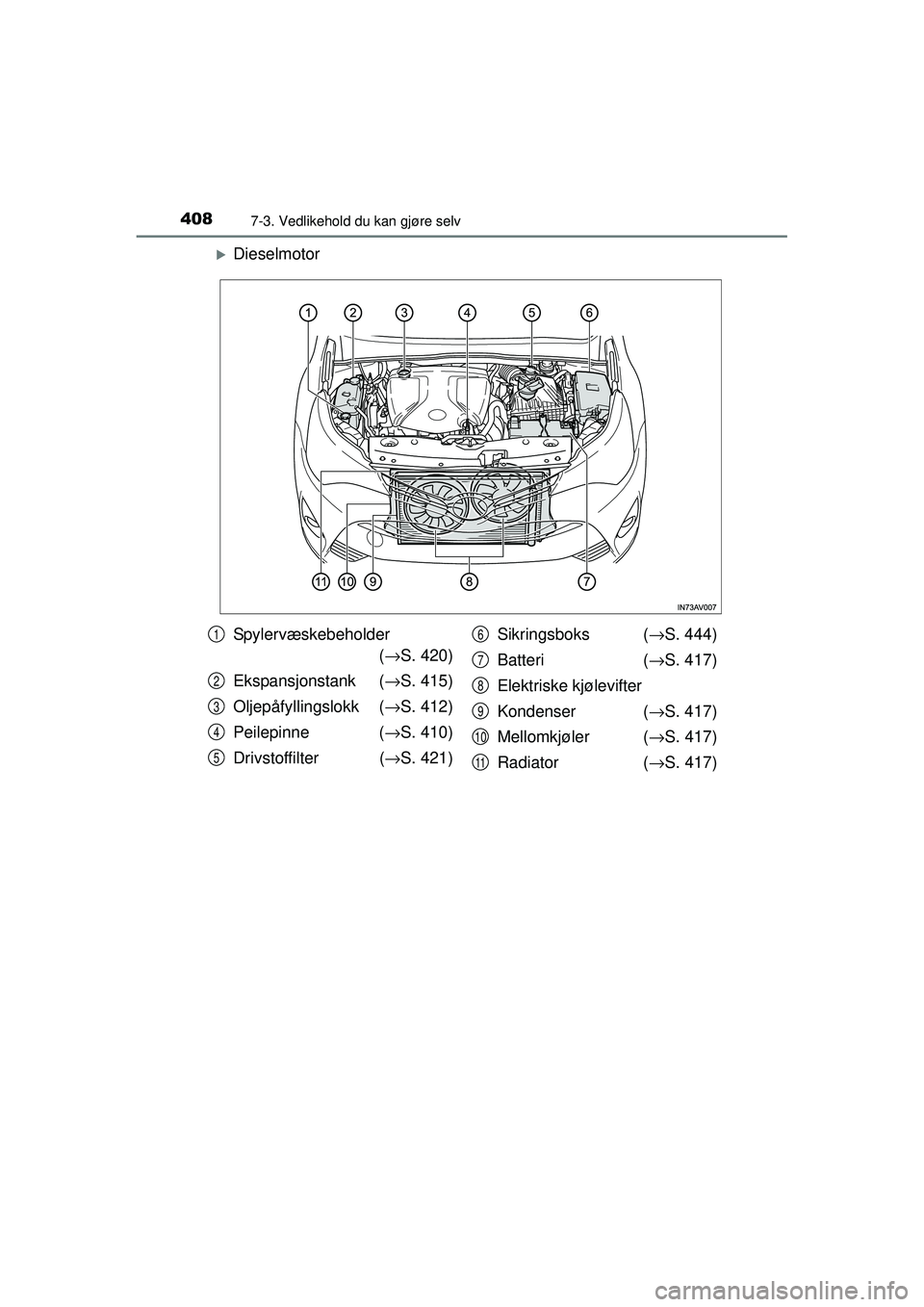

4087-3. Vedlikehold du kan gjøre selv
OM20C20NO
XDieselmotor
Spylervæskebeholder(→ S. 420)
Ekspansjonstank ( →S. 415)
Oljepåfyllingslokk ( →S. 412)
Peilepinne ( →S. 410)
Drivstoffilter ( →S. 421) Sikringsboks (
→S. 444)
Batteri (→ S. 417)
Elektriske kjølevifter
Kondenser ( →S. 417)
Mellomkjøler ( →S. 417)
Radiator (→ S. 417)1
2
3
4
5
6
7
8
9
10
11
OM20C20NO.book Page 408 Thursday, April 30, 2015 5:07 PM

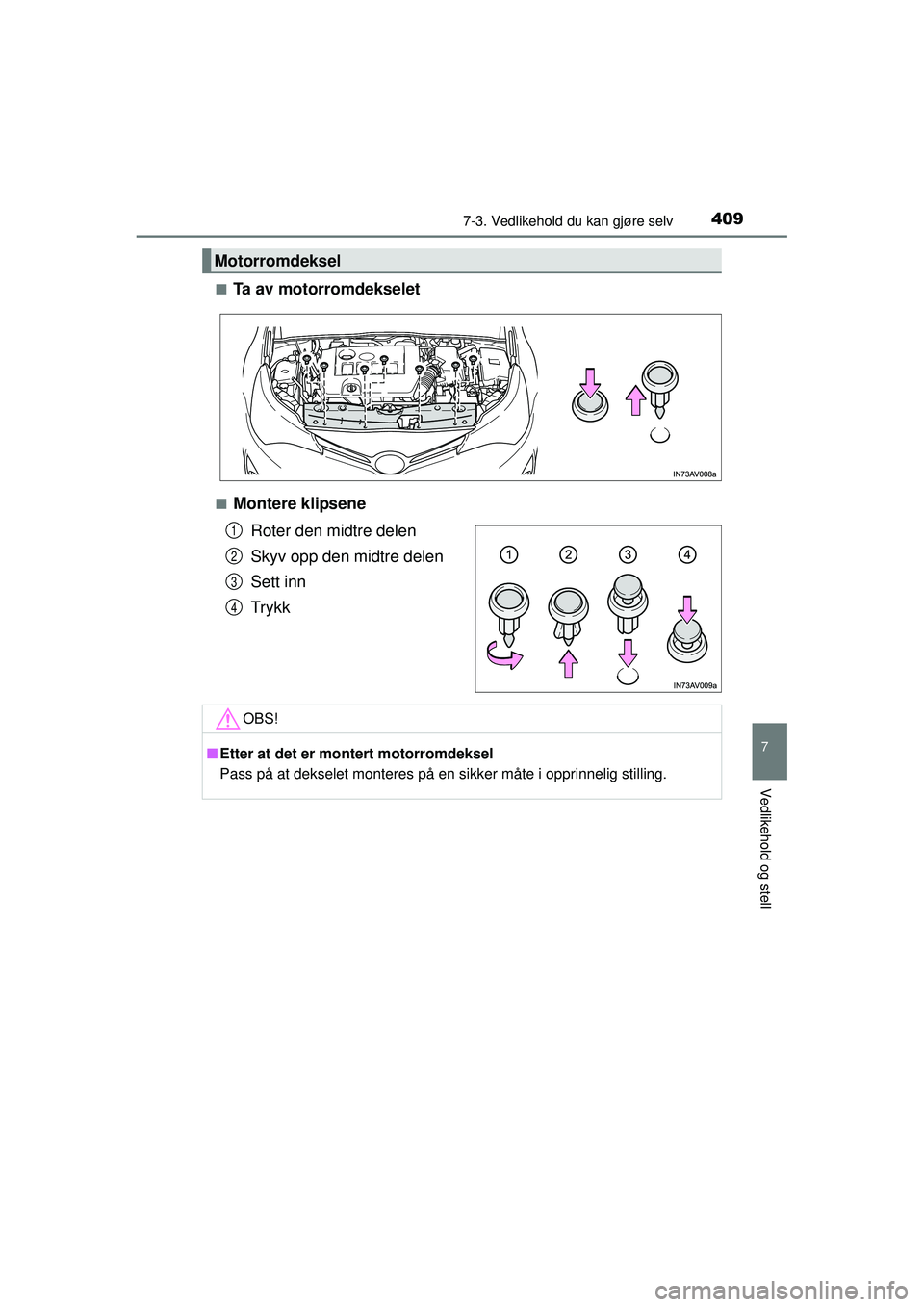

4097-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell
■Ta av motorromdekselet
■Montere klipseneRoter den midtre delen
Skyv opp den midtre delen
Sett inn
Trykk
Motorromdeksel
1
2
3
4
OBS!
■Etter at det er montert motorromdeksel
Pass på at dekselet monteres på en sikker måte i opprinnelig stilling.
OM20C20NO.book Page 409 Thursday, April 30, 2015 5:07 PM

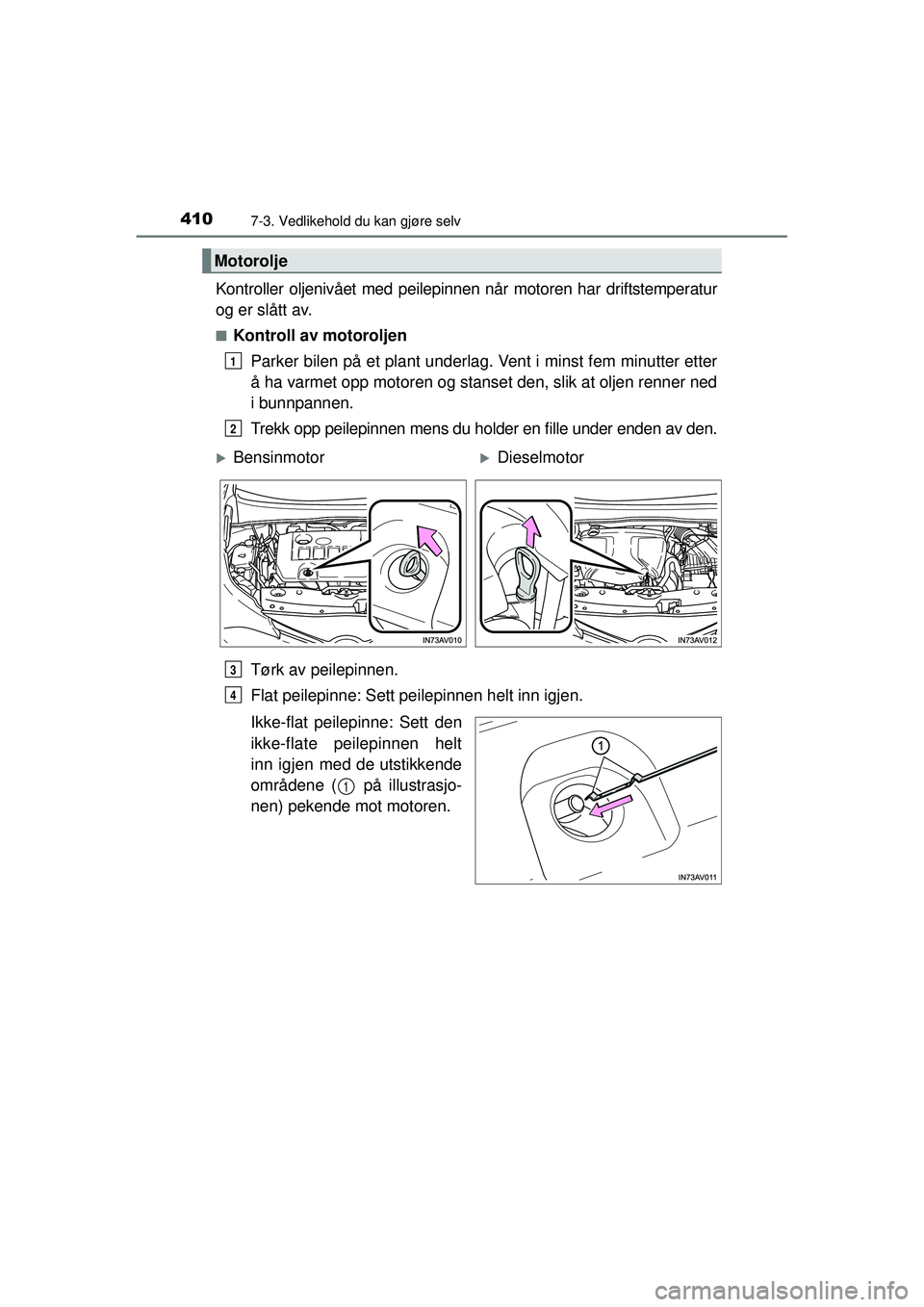

4107-3. Vedlikehold du kan gjøre selv
OM20C20NO
Kontroller oljenivået med peilepinnen når motoren har driftstemperatur
og er slått av.
■Kontroll av motoroljenParker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset den, slik at oljen renner ned
i bunnpannen.
Trekk opp peilepinnen mens du hold er en fille under enden av den.
Tørk av peilepinnen.
Flat peilepinne: Sett peilepinnen helt inn igjen.
Ikke-flat peilepinne: Sett den
ikke-flate peilepinnen helt
inn igjen med de utstikkende
områdene ( på illustrasjo-
nen) pekende mot motoren.
Motorolje
1
2
XBensinmotorXDieselmotor
3
4
1
OM20C20NO.book Page 410 Thursday, April 30, 2015 5:07 PM

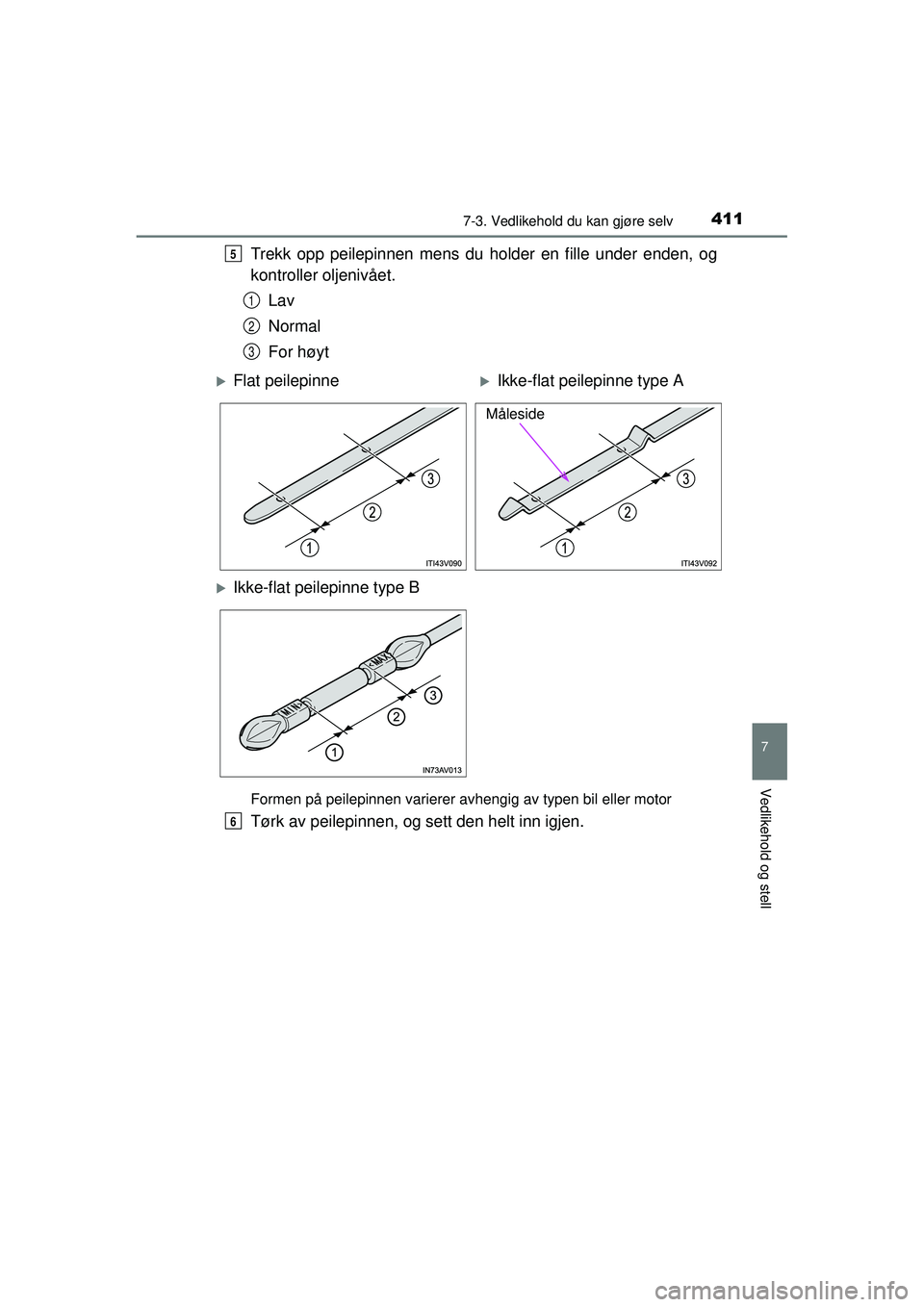

4117-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell
Trekk opp peilepinnen mens du holder en fille under enden, og
kontroller oljenivået.
Lav
Normal
For høyt
Formen på peilepinnen varierer avhengig av typen bil eller motor
Tørk av peilepinnen, og sett den helt inn igjen.
5
1
2
3
XFlat peilepinneXIkke-flat peilepinne type A
XIkke-flat peilepinne type B
Måleside
6
OM20C20NO.book Page 411 Thursday, April 30, 2015 5:07 PM

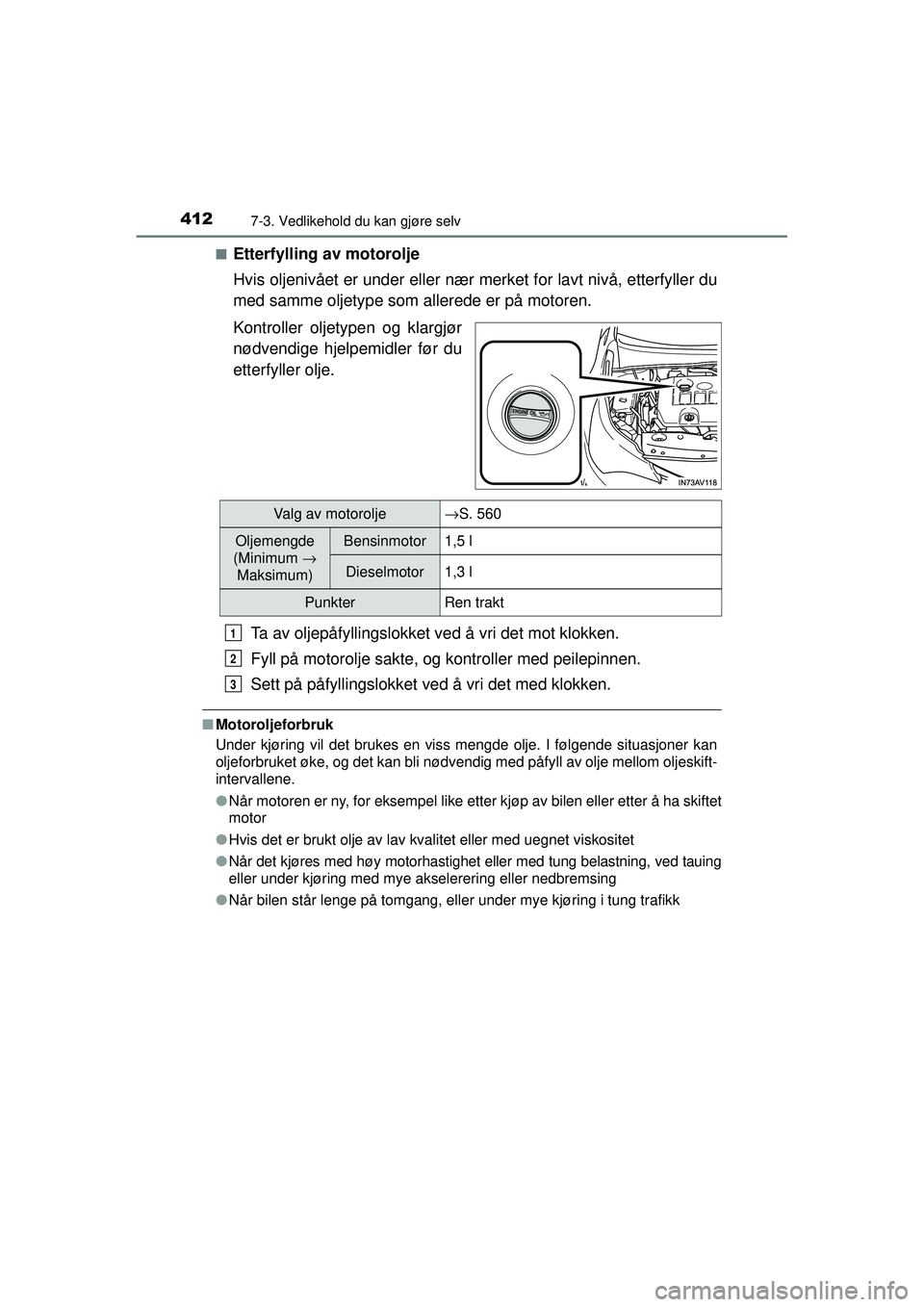

4127-3. Vedlikehold du kan gjøre selv
OM20C20NO■
Etterfylling av motorolje
Hvis oljenivået er under eller nær
merket for lavt nivå, etterfyller du
med samme oljetype som allerede er på motoren.
Kontroller oljetypen og klargjør
nødvendige hjelpemidler før du
etterfyller olje.
Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på påfyllingslokket ved å vri det med klokken.
■Motoroljeforbruk
Under kjøring vil det brukes en viss mengde olje. I følgende situasjoner kan
oljeforbruket øke, og det kan bli nødvendig med påfyll av olje mellom oljeskift-
intervallene.
●Når motoren er ny, for eksempel like etter kjøp av bilen eller etter å ha skiftet
motor
● Hvis det er brukt olje av lav kvalitet eller med uegnet viskositet
● Når det kjøres med høy motorhastighet eller med tung belastning, ved tauing
eller under kjøring med mye akselerering eller nedbremsing
● Når bilen står lenge på tomgang, eller under mye kjøring i tung trafikk
Valg av motorolje →S. 560
Oljemengde
(Minimum →
Maksimum)Bensinmotor 1,5 l
Dieselmotor 1,3 l
Punkter Ren trakt
1
2
3
OM20C20NO.book Page 412 Thursday, April 30, 2015 5:07 PM

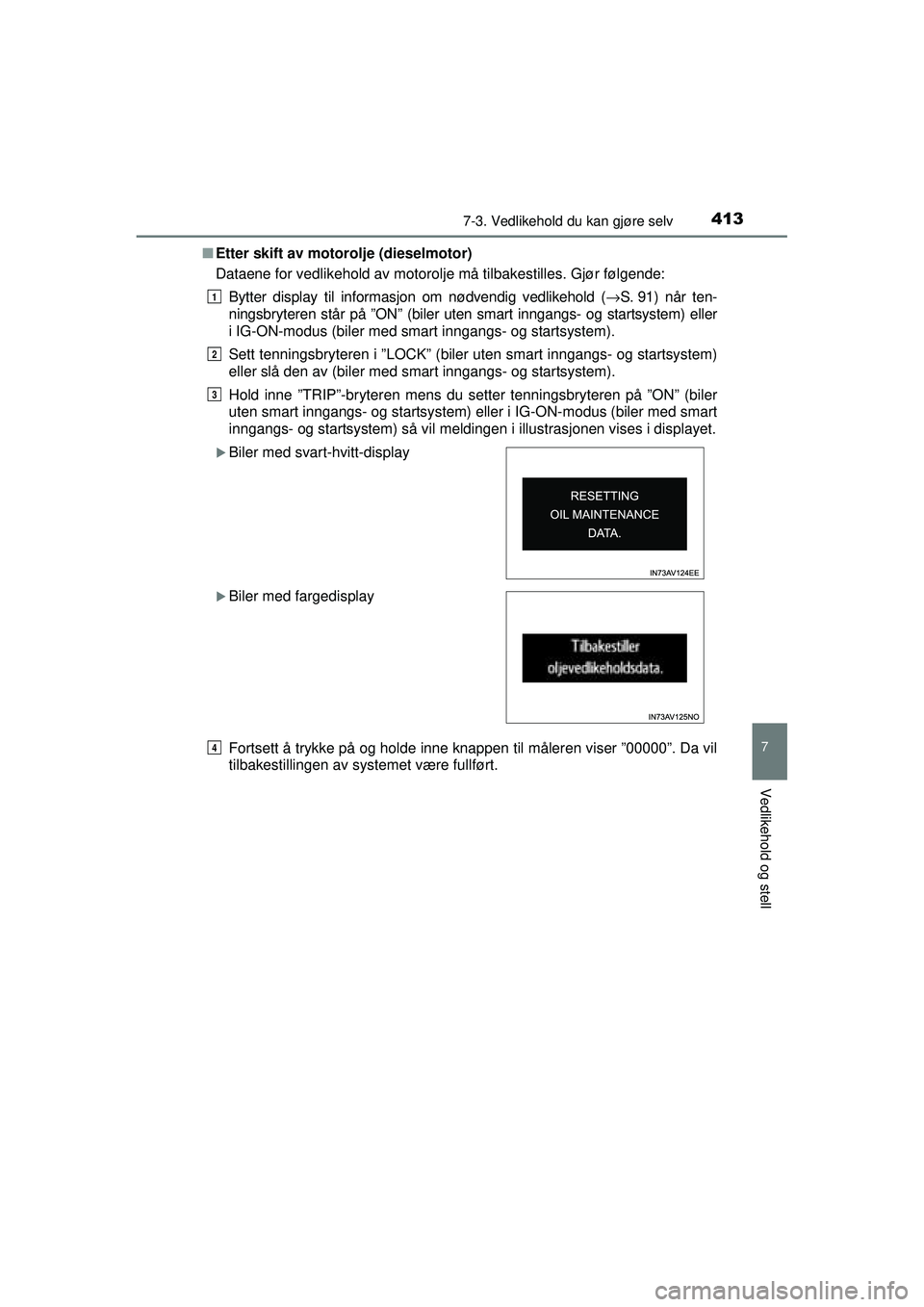

4137-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell
■Etter skift av motorolje (dieselmotor)
Dataene for vedlikehold av motorolje må tilbakestilles. Gjør følgende:
Bytter display til informasjon om nødvendig vedlikehold ( →S. 91) når ten-
ningsbryteren står på ”ON” (biler uten smart inngangs- og startsystem) eller
i IG-ON-modus (biler med smart inngangs- og startsystem).
Sett tenningsbryteren i ”LOCK” (biler uten smart inngangs- og startsystem)
eller slå den av (biler med smart inngangs- og startsystem).
Hold inne ”TRIP”-bryteren mens du setter tenningsbryteren på ”ON” (biler
uten smart inngangs- og startsystem) elle r i IG-ON-modus (biler med smart
inngangs- og startsystem) så vil meldingen i illustrasjonen vises i displayet.
Fortsett å trykke på og holde inne knappen til måleren viser ”00000”. Da vil
tilbakestillingen av systemet være fullført.
XBiler med svart-hvitt-display
XBiler med fargedisplay
1
2
3
4
OM20C20NO.book Page 413 Thursday, April 30, 2015 5:07 PM

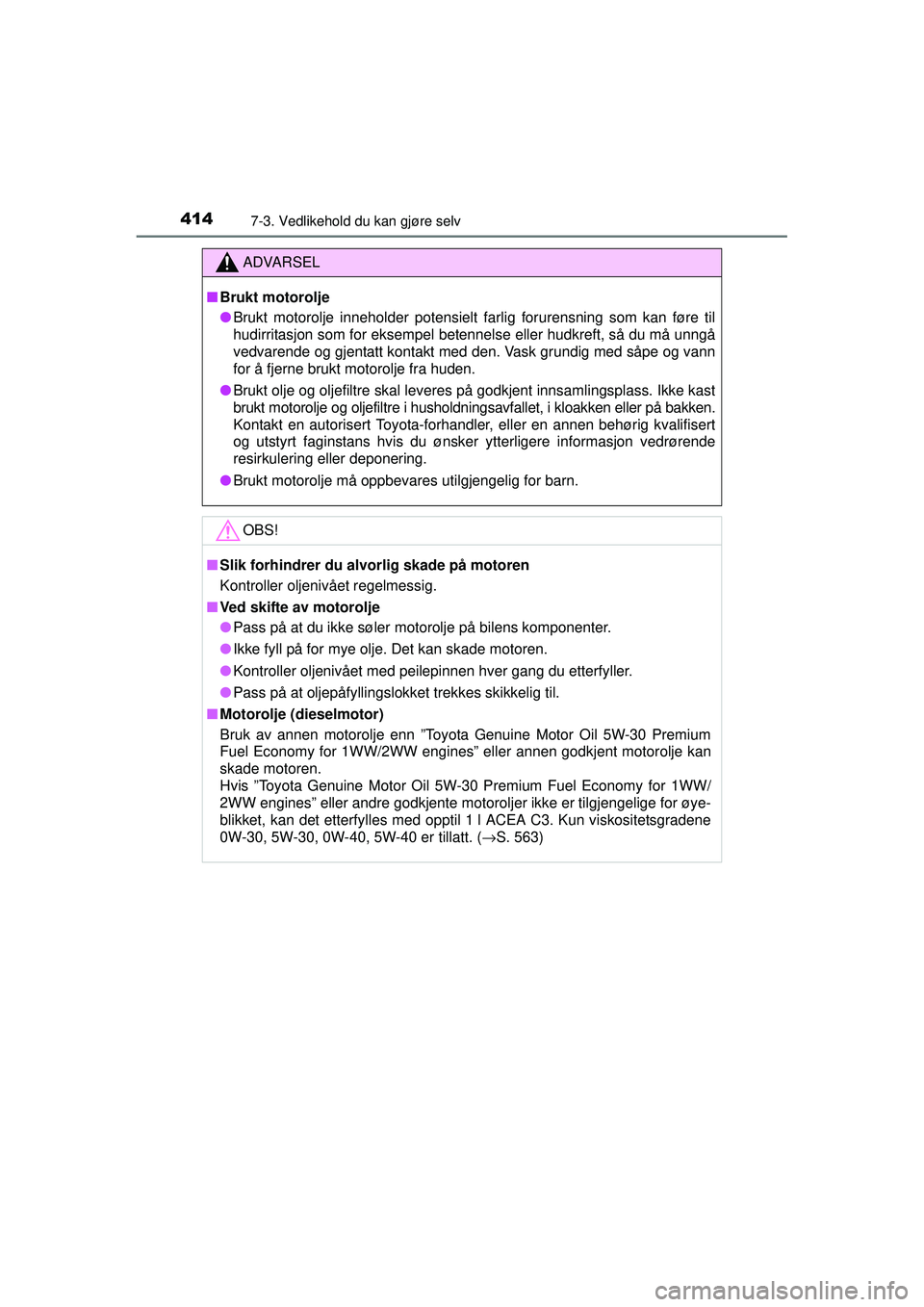

4147-3. Vedlikehold du kan gjøre selv
OM20C20NO
ADVARSEL
■ Brukt motorolje
● Brukt motorolje inneholder potensielt farlig forurensning som kan føre til
hudirritasjon som for eksempel betennelse eller hudkreft, så du må unngå
vedvarende og gjentatt kontakt med den. Vask grundig med såpe og vann
for å fjerne brukt motorolje fra huden.
● Brukt olje og oljefiltre skal leveres på godkjent innsamlingsplass. I\
kke kast
brukt motorolje og oljefiltre i husholdningsavfallet, i kloakken eller på bakken.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans hvis du ønsker ytterligere informasjon vedrørende
resirkulering eller deponering.
● Brukt motorolje må oppbevares utilgjengelig for barn.
OBS!
■ Slik forhindrer du alvorlig skade på motoren
Kontroller oljenivået regelmessig.
■ Ved skifte av motorolje
● Pass på at du ikke søler motorolje på bilens komponenter.
● Ikke fyll på for mye olje. Det kan skade motoren.
● Kontroller oljenivået med peilepinnen hver gang du etterfyller.
● Pass på at oljepåfyllingslokket trekkes skikkelig til.
■ Motorolje (dieselmotor)
Bruk av annen motorolje enn ”Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” eller annen godkjent motorolje kan
skade motoren.
Hvis ”Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines” eller andre godkjente motoroljer ikke er tilgjengelige for øye-
blikket, kan det etterfylles med opptil 1 l ACEA C3. Kun viskositetsgradene
0W-30, 5W-30, 0W-40, 5W-40 er tillatt. ( →S. 563)
