2015 TOYOTA AVENSIS Instruksjoner for bruk (in Norwegian)

4557-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

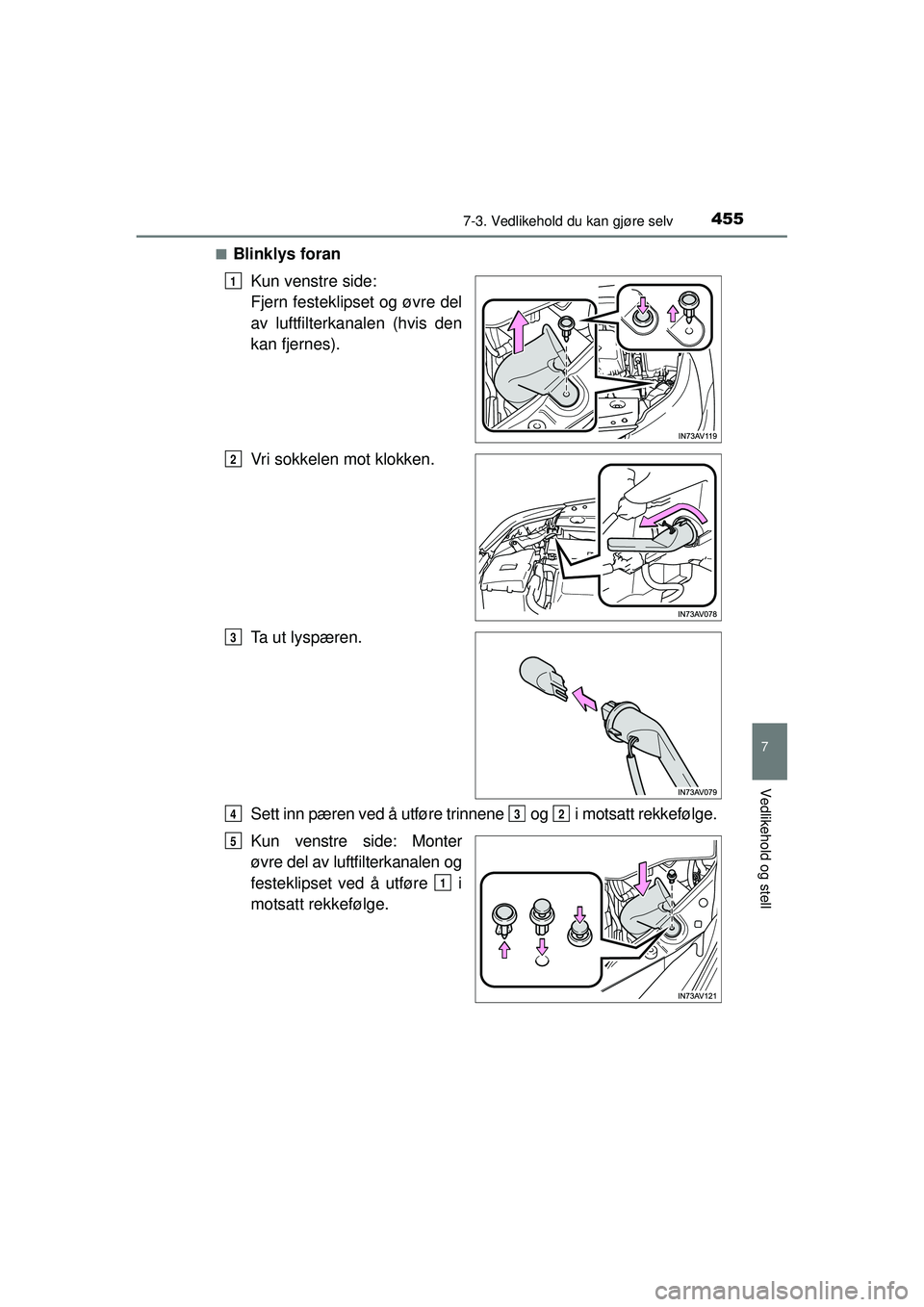

■Blinklys foranKun venstre side:
Fjern festeklipset og øvre del
av luftfilterkanalen (hvis den
kan fjernes).
Vri sokkelen mot klokken.
Ta ut lyspæren.
Sett inn pæren ved å utføre trinnene og i motsatt rekkefølge.
Kun venstre side: Monter
øvre del av luftfilterkanalen og
festeklipset ved å utføre i
motsatt rekkefølge.
1
2
3
432
5
1
OM20C20NO.book Page 455 Thursday, April 30, 2015 5:07 PM

4567-3. Vedlikehold du kan gjøre selv
OM20C20NO■

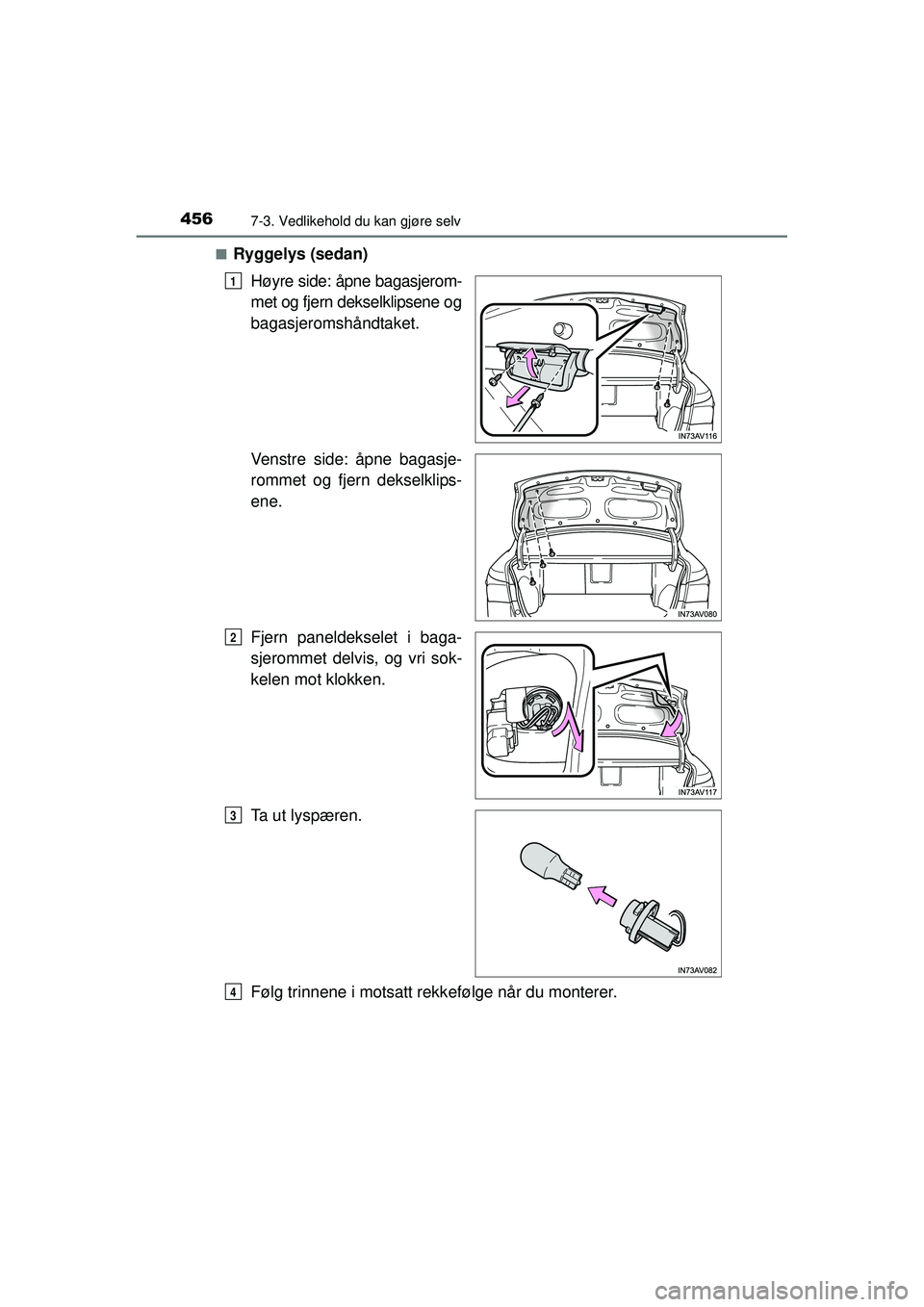

Ryggelys (sedan)
Høyre side: åpne bagasjerom-
met og fjern dekselklipsene og
bagasjeromshåndtaket.
Venstre side: åpne bagasje-
rommet og fjern dekselklips-
ene.
Fjern paneldekselet i baga-
sjerommet delvis, og vri sok-
kelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekk efølge når du monterer.
1
2
3
4
OM20C20NO.book Page 456 Thursday, April 30, 2015 5:07 PM

4577-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

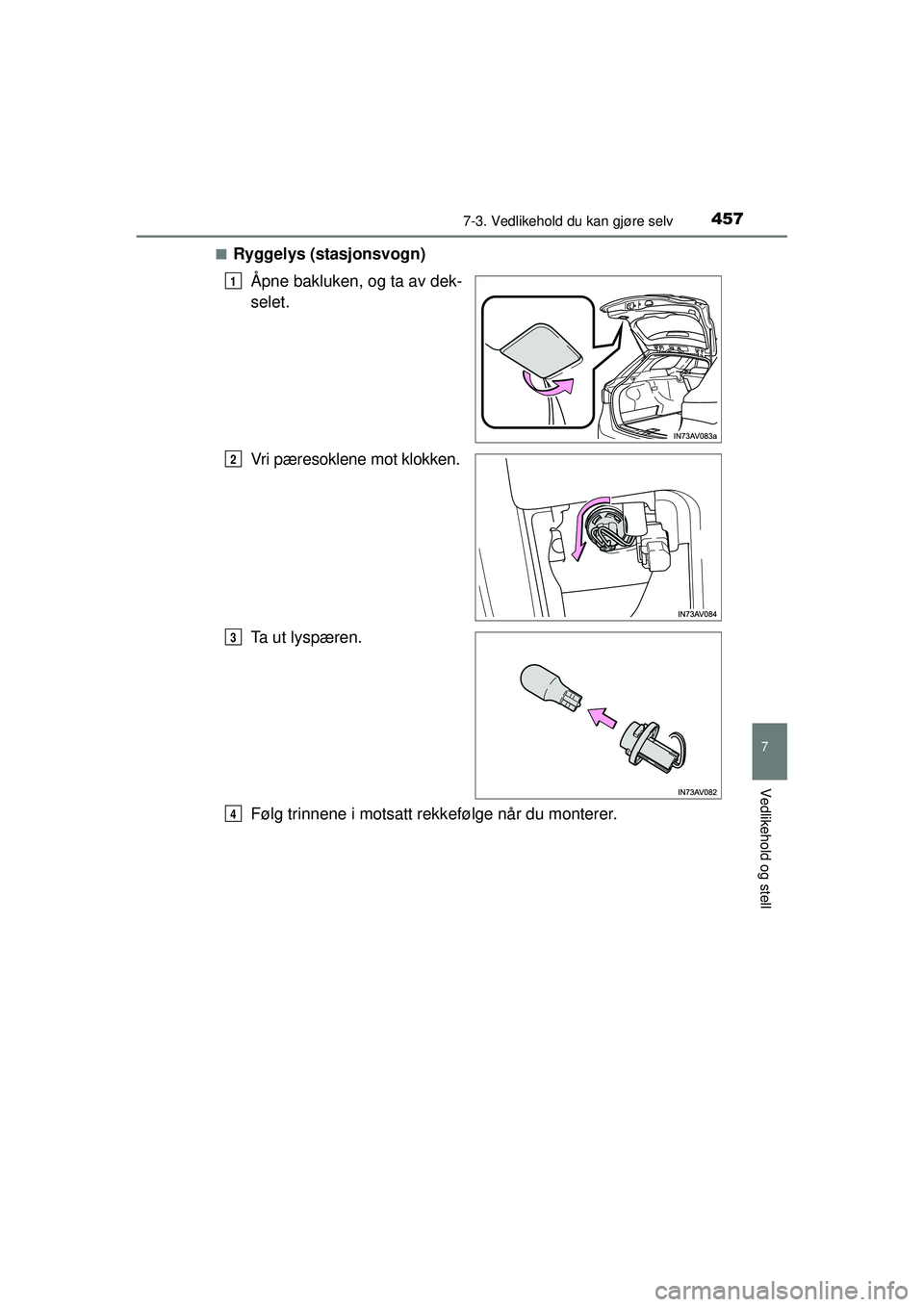

■Ryggelys (stasjonsvogn)Åpne bakluken, og ta av dek-
selet.
Vri pæresoklene mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekk efølge når du monterer.
1
2
3
4
OM20C20NO.book Page 457 Thursday, April 30, 2015 5:07 PM

4587-3. Vedlikehold du kan gjøre selv
OM20C20NO■

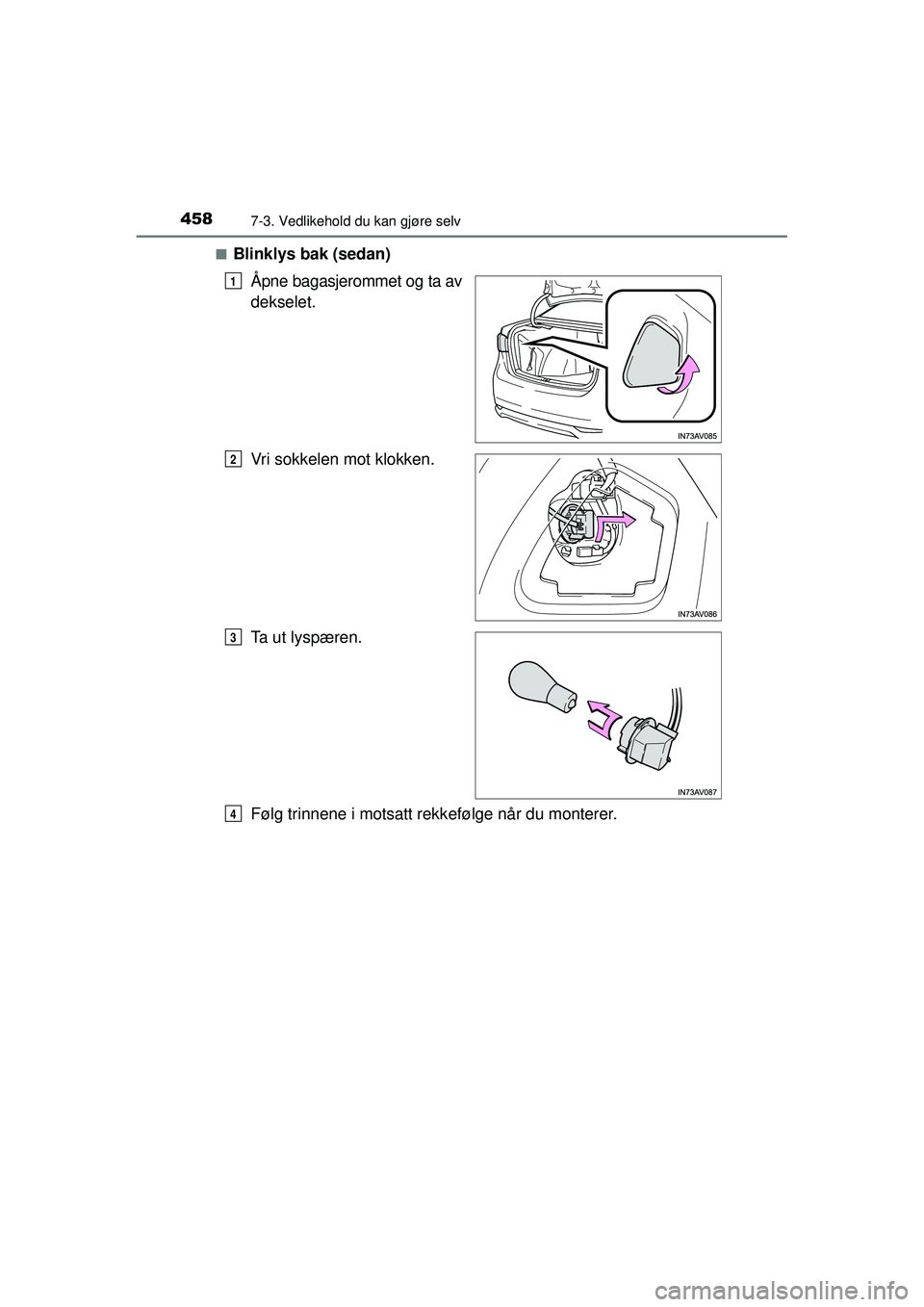

Blinklys bak (sedan)
Åpne bagasjerommet og ta av
dekselet.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekk efølge når du monterer.
1
2
3
4
OM20C20NO.book Page 458 Thursday, April 30, 2015 5:07 PM

4597-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

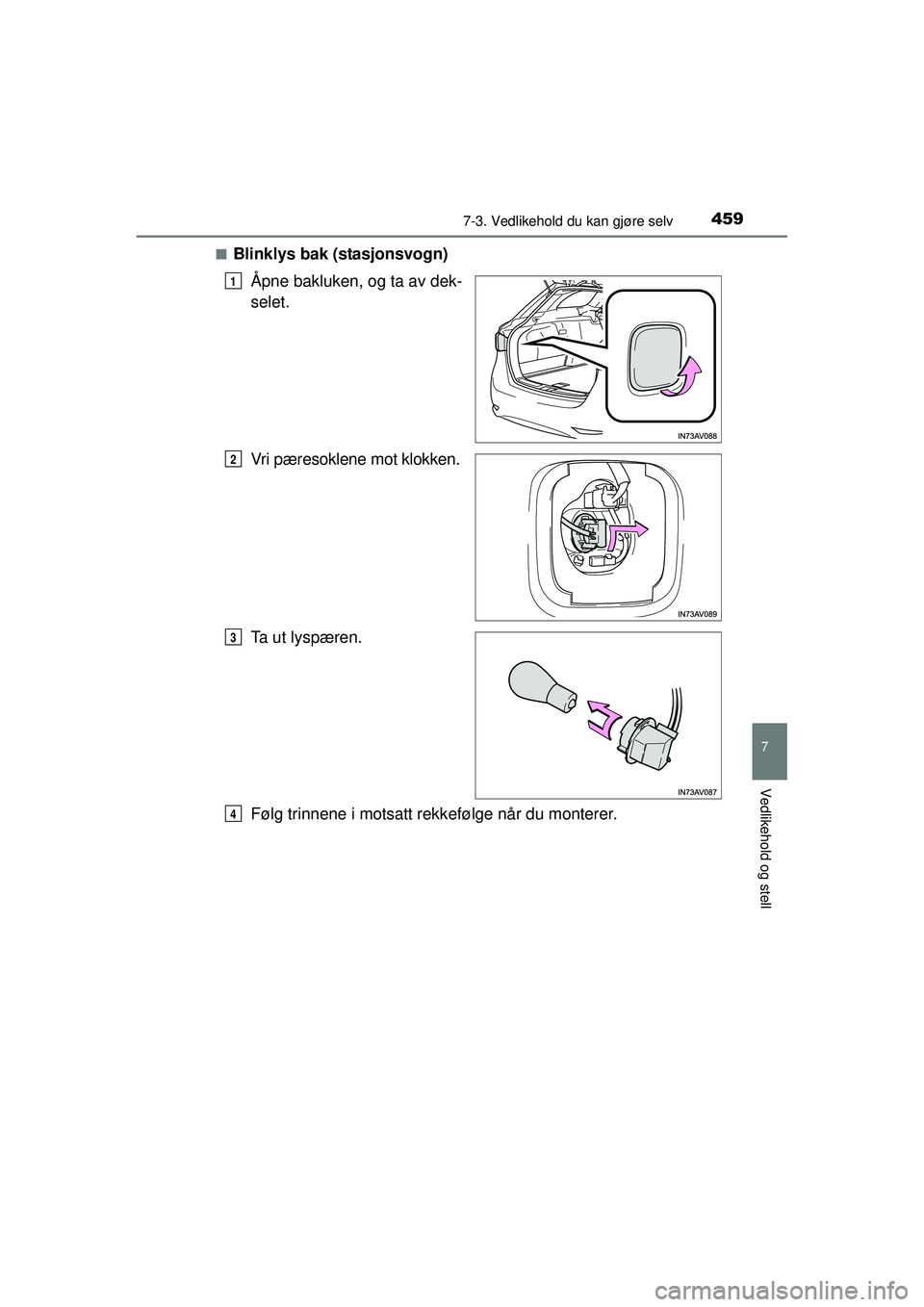

■Blinklys bak (stasjonsvogn)Åpne bakluken, og ta av dek-
selet.
Vri pæresoklene mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekk efølge når du monterer.
1
2
3
4
OM20C20NO.book Page 459 Thursday, April 30, 2015 5:07 PM

4607-3. Vedlikehold du kan gjøre selv
OM20C20NO■

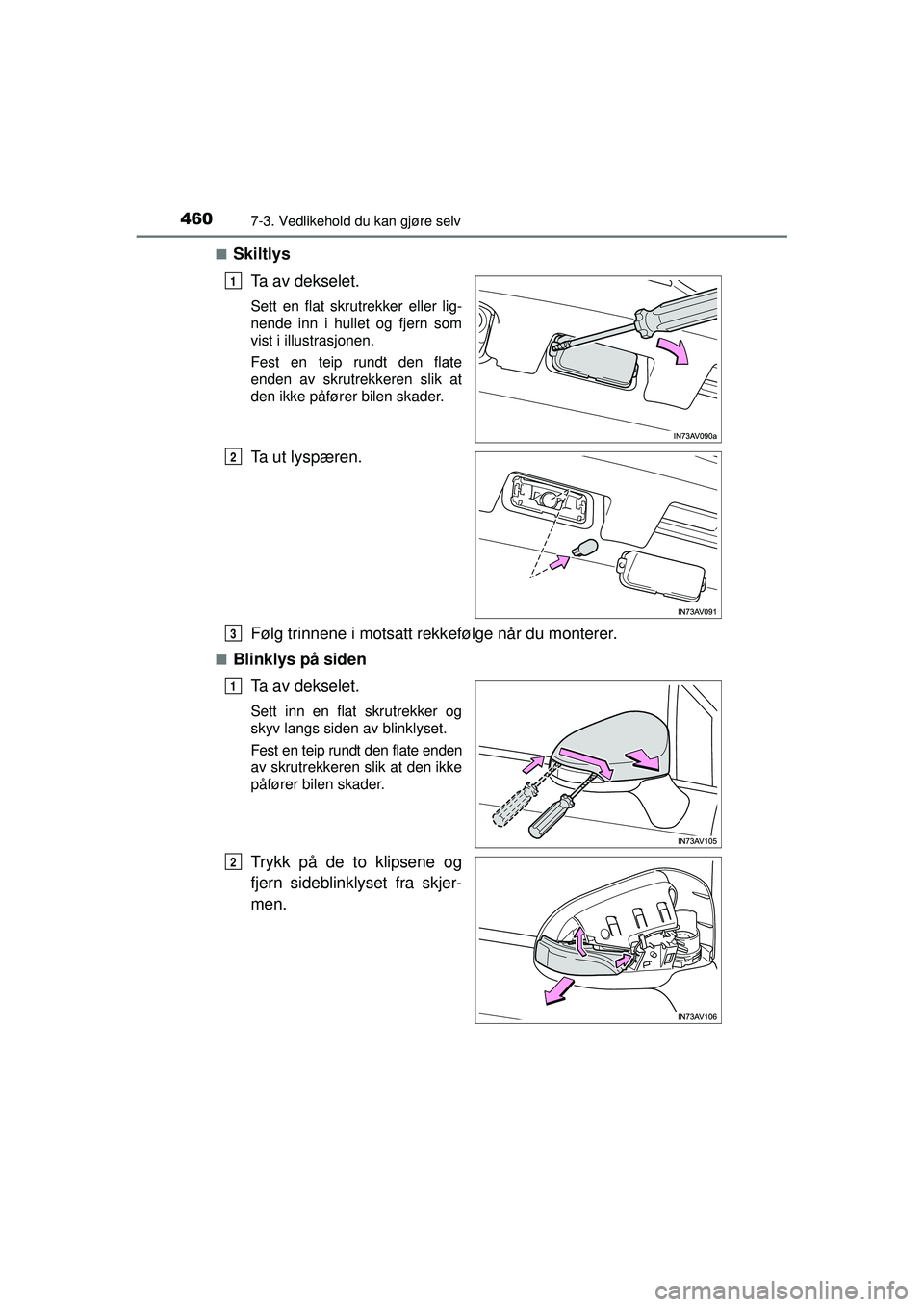

Skiltlys
Ta av dekselet.
Sett en flat skrutrekker eller lig-
nende inn i hullet og fjern som
vist i illustrasjonen.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Ta ut lyspæren.
Følg trinnene i motsatt rekk efølge når du monterer.
■Blinklys på siden
Ta av dekselet.
Sett inn en flat skrutrekker og
skyv langs siden av blinklyset.
Fest en teip rundt den flate enden
av skrutrekkeren slik at den ikke
påfører bilen skader.
Trykk på de to klipsene og
fjern sideblinklyset fra skjer-
men.
1
2
3
1
2
OM20C20NO.book Page 460 Thursday, April 30, 2015 5:07 PM

4617-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

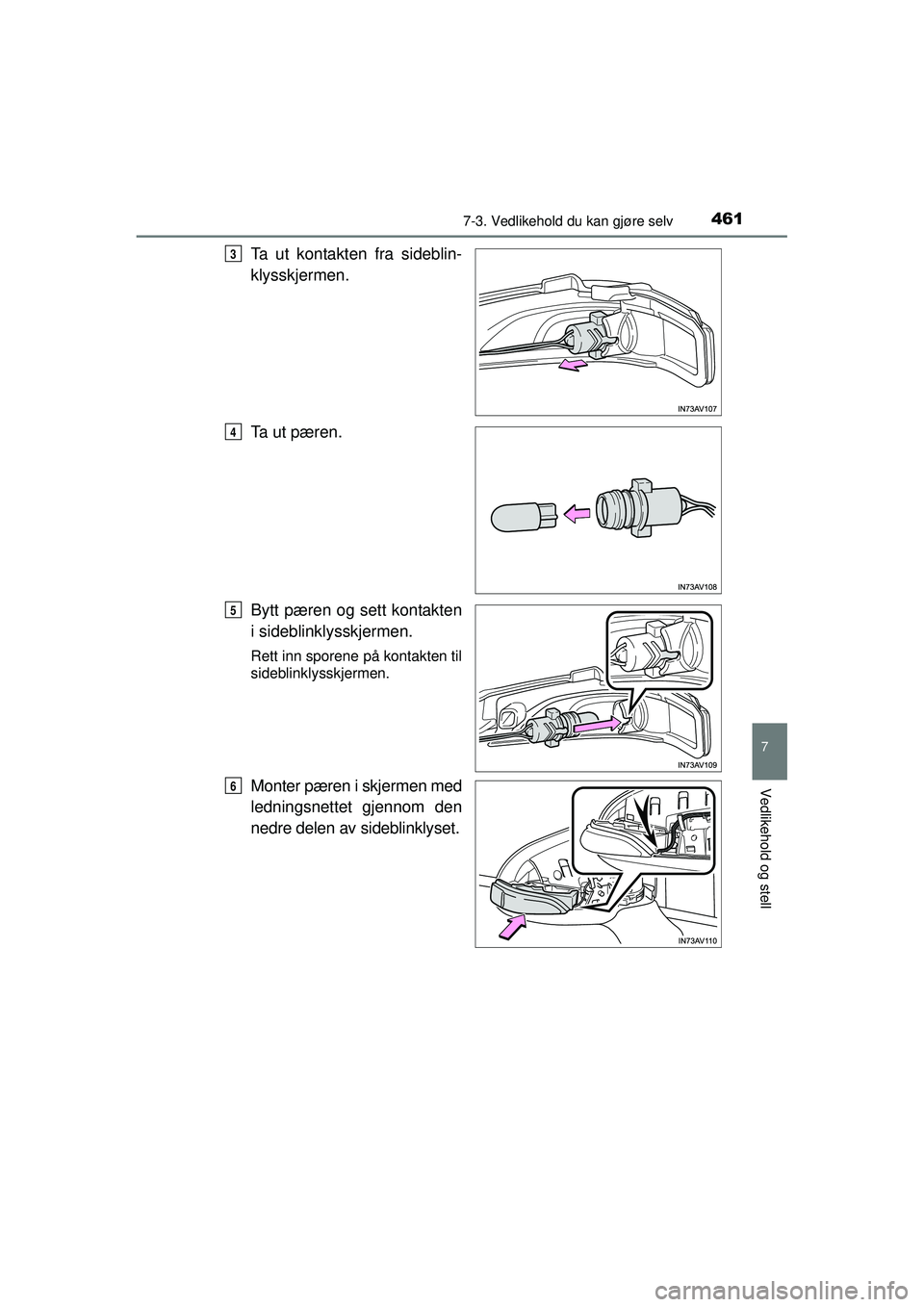

Ta ut kontakten fra sideblin-
klysskjermen.
Ta ut pæren.
Bytt pæren og sett kontakten
i sideblinklysskjermen.
Rett inn sporene på kontakten til
sideblinklysskjermen.
Monter pæren i skjermen med
ledningsnettet gjennom den
nedre delen av sideblinklyset.
3
4
5
6
OM20C20NO.book Page 461 Thursday, April 30, 2015 5:07 PM

4627-3. Vedlikehold du kan gjøre selv
OM20C20NO

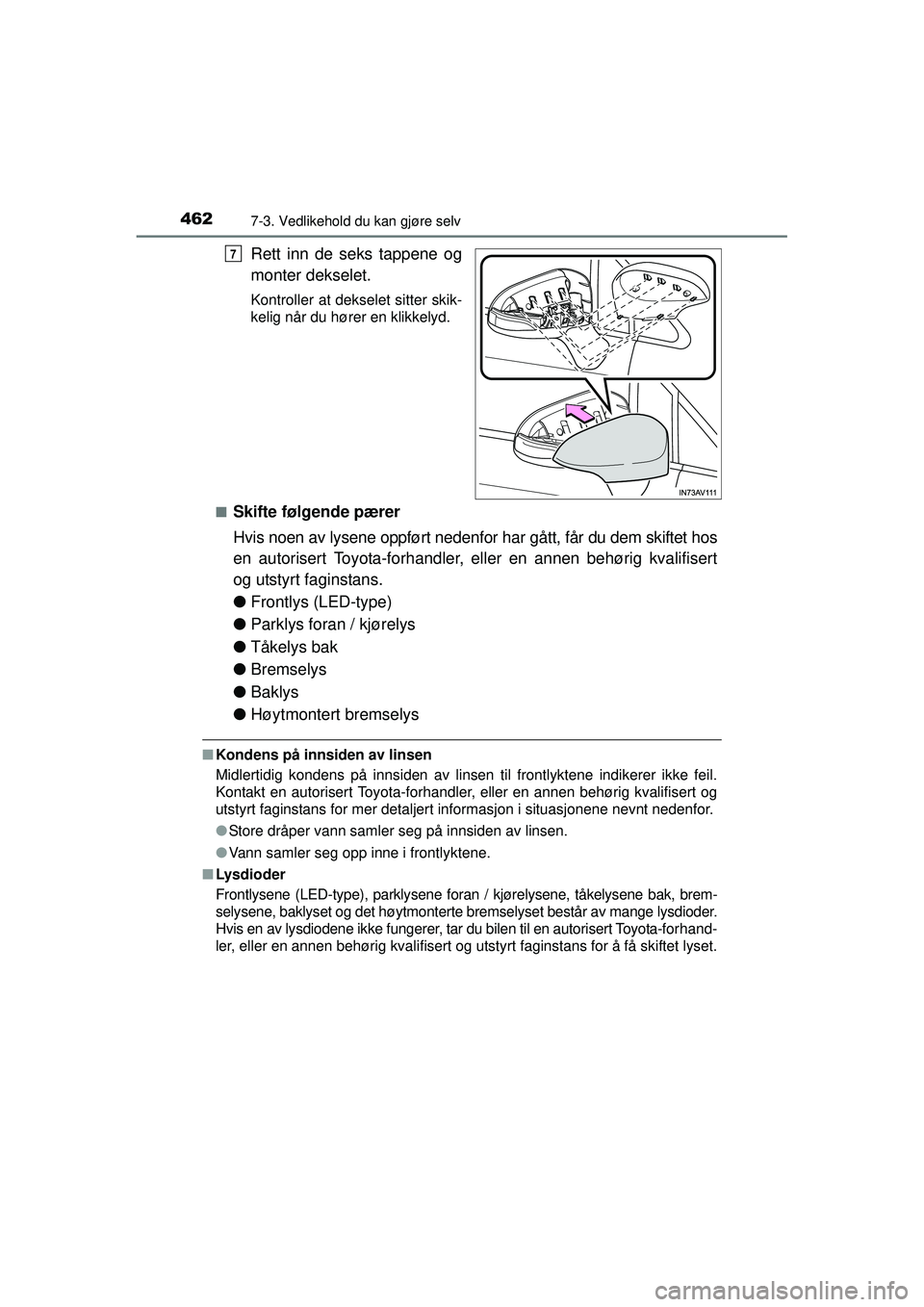

Rett inn de seks tappene og
monter dekselet.
Kontroller at dekselet sitter skik-
kelig når du hører en klikkelyd.
■
Skifte følgende pærer
Hvis noen av lysene oppført nedenfor har gått, får du dem skiftet hos
en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
● Frontlys (LED-type)
● Parklys foran / kjørelys
● Tåkelys bak
● Bremselys
● Baklys
● Høytmontert bremselys
■Kondens på innsiden av linsen
Midlertidig kondens på innsiden av linsen til frontlyktene indikerer ikke feil.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans for mer detaljert informasjon i situasjonene nevnt nedenfor.
●Store dråper vann samler seg på innsiden av linsen.
● Vann samler seg opp inne i frontlyktene.
■ Lysdioder
Frontlysene (LED-type), parklysene foran / kjørelysene, tåkelysene bak, brem-
selysene, baklyset og det høytmonterte bremselyset består av mange lysdioder.
Hvis en av lysdiodene ikke fungerer, tar du bilen til en autorisert Toyota-forhand-
ler, eller en annen behørig kvalifisert og utstyrt faginstans for å få skiftet lyset.
7
