2015 Seat Mii electric Betriebsanleitung (in German)

Sicherungen und GlühlampenHandlungen nur in der angegebenen Reihenfol-
ge ausführen:
6.Ausgefallene Glühlampe durch eine neue Glüh-
lampe gleicher Ausführung ersetzen.
7.Lampenhalter in den Scheinwerfer einsetzen und
im Uhrzeigersinn bis zum Anschlag drehen.
8.Anschlussstecker
1 auf den Lampenhalter ste-
cken. Der Anschlussstecker muss hörbar einras-
ten.
9.Radhausverkleidung zurückklappen.
10.Spreizniete in die Radhausverkleidung und den
Stoßfänger einsetzen und vollständig hineindrü-
cken ››› Abb. 86 A
.
11.Die 2 Befestigungsschrauben
››› Abb. 86 (Pfeile)

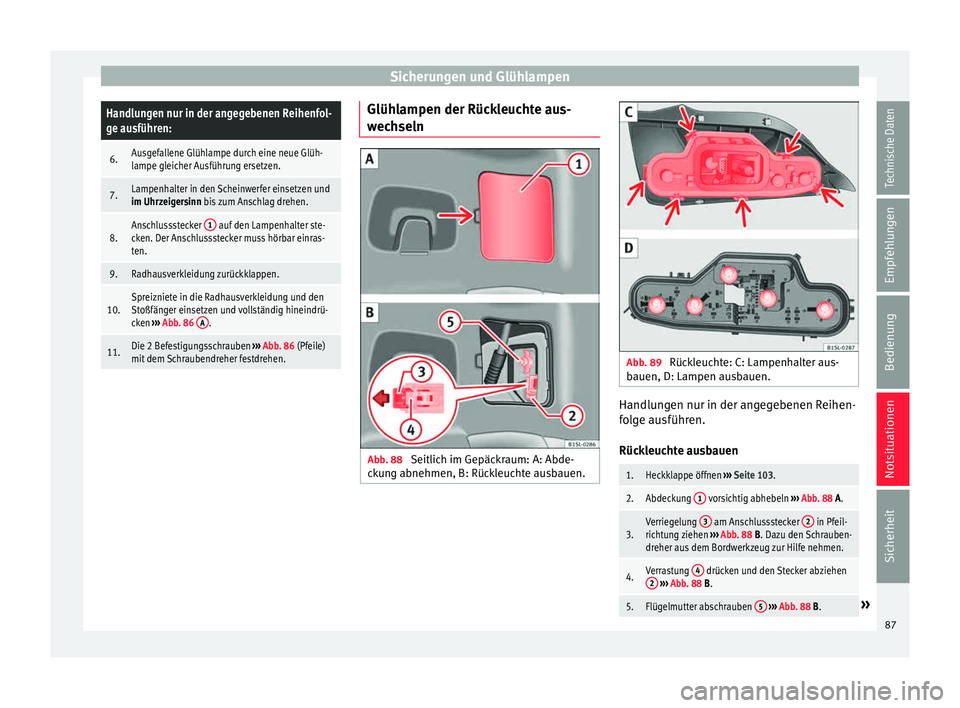

mit dem Schraubendreher festdrehen. Glühlampen der Rückleuchte aus-
w
ec
hseln Abb. 88
Seitlich im Gepäckraum: A: Abde-
c k
u

ng abnehmen, B: Rückleuchte ausbauen. Abb. 89
Rückleuchte: C: Lampenhalter aus-
b auen, D: Lampen au
s

bauen. Handlungen nur in der angegebenen Reihen-
f
o
l

ge ausführen.
Rückleuchte ausbauen
1.Heckklappe öffnen ››› Seite 103.
2.Abdeckung 1 vorsichtig abhebeln
››› Abb. 88 A.
3.Verriegelung 3 am Anschlussstecker 2 in Pfeil-
richtung ziehen ››› Abb. 88 B. Dazu den Schrauben-
dreher aus dem Bordwerkzeug zur Hilfe nehmen.
4.Verrastung 4 drücken und den Stecker abziehen
2 ››› Abb. 88 B.
5.Flügelmutter abschrauben 5
››› Abb. 88 B.» 87
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen6.Rückleuchte vorsichtig nach hinten aus der Karos-
serie lösen.
7.Rückleuchte abnehmen und auf eine saubere, glat-
te Fläche legen.
Glühlampe wechseln
8.Lampenhalter an den Verriegelungslaschen (Pfei-
le) entriegeln
››› Abb. 89 C und Lampenhalter aus
der Rückleuchte herausnehmen.
9.Ausgefallene Glühlampe durch eine neue Glüh-
lampe gleicher Ausführung ersetzen ››› Abb. 89 D.
10.Lampenhalter in die Rückleuchte einsetzen. Die
Verrieglungslaschen (Pfeile) müssen hörbar ein-
rasten ››› Abb. 89 C. Rückleuchte einbauen
11.Rückleuchte vorsichtig in die Öffnung der Karos-
serie einsetzen.
12.Mit einer Hand die Rückleuchte an der Einbaupo-
sition halten und mit der anderen die Flügelmut-
ter festdrehen
5

››› Abb. 88 B.
13.Den richtigen Einbau und festen Sitz der Rück-
leuchte prüfen.
14.Anschlussstecker 2 auf den Lampenhalter ste-
cken und Verriegelung 3 entgegen der Pfeilrich-
tung in den Stecker drücken ››› Abb. 88 B.
15.Abdeckung einsetzen. Die Abdeckung muss ein-
rasten und fest sein.

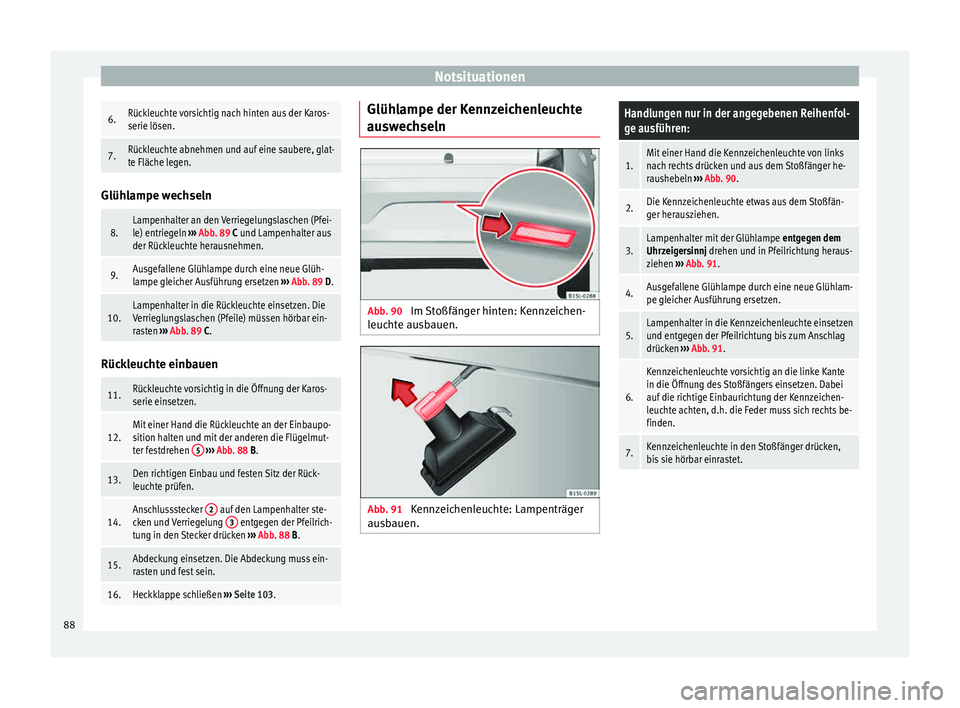

16.Heckklappe schließen ››› Seite 103. Glühlampe der Kennzeichenleuchte
au
sw
ec

hseln Abb. 90
Im Stoßfänger hinten: Kennzeichen-
l euc
ht

e ausbauen. Abb. 91
Kennzeichenleuchte: Lampenträger
au s
b

auen.
Handlungen nur in der angegebenen Reihenfol-
ge ausführen:
1.Mit einer Hand die Kennzeichenleuchte von links
nach rechts drücken und aus dem Stoßfänger he-
raushebeln ››› Abb. 90.
2.Die Kennzeichenleuchte etwas aus dem Stoßfän-
ger herausziehen.
3.Lampenhalter mit der Glühlampe entgegen dem
Uhrzeigersinnj drehen und in Pfeilrichtung heraus-
ziehen ››› Abb. 91.
4.Ausgefallene Glühlampe durch eine neue Glühlam-
pe gleicher Ausführung ersetzen.
5.Lampenhalter in die Kennzeichenleuchte einsetzen
und entgegen der Pfeilrichtung bis zum Anschlag
drücken ››› Abb. 91.
6.
Kennzeichenleuchte vorsichtig an die linke Kante
in die Öffnung des Stoßfängers einsetzen. Dabei
auf die richtige Einbaurichtung der Kennzeichen-
leuchte achten, d.h. die Feder muss sich rechts be-
finden.
7.Kennzeichenleuchte in den Stoßfänger drücken,
bis sie hörbar einrastet. 88

Sicherungen und Glühlampen

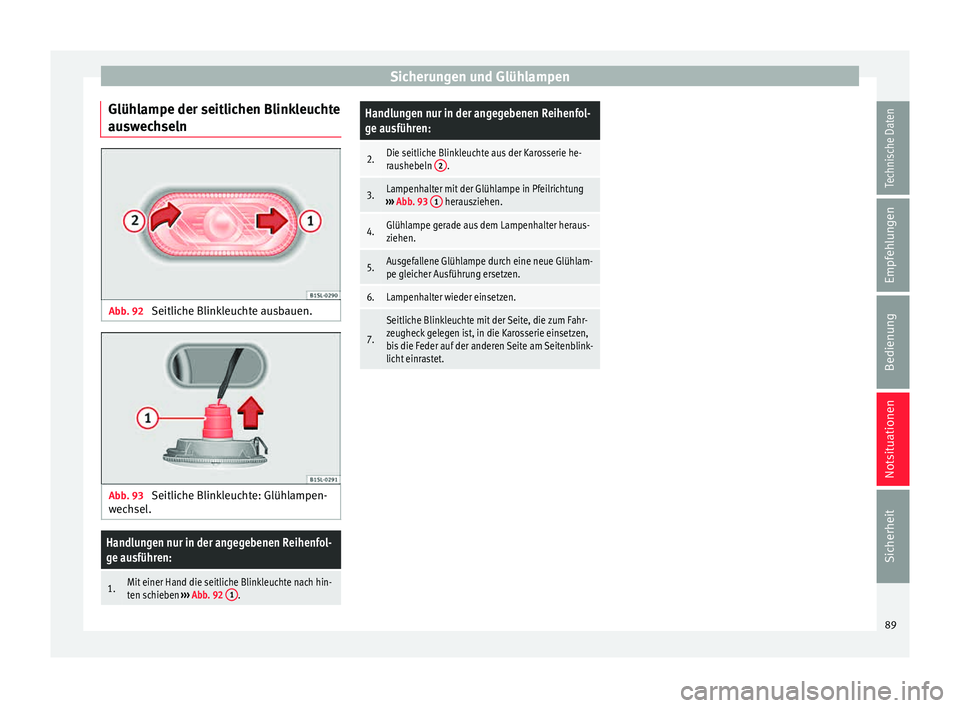

Glühlampe der seitlichen Blinkleuchte
au sw
ec
hseln Abb. 92
Seitliche Blinkleuchte ausbauen. Abb. 93
Seitliche Blinkleuchte: Glühlampen-
w ec
hsel

.
Handlungen nur in der angegebenen Reihenfol-
ge ausführen:
1.Mit einer Hand die seitliche Blinkleuchte nach hin-
ten schieben ››› Abb. 92 1.
Handlungen nur in der angegebenen Reihenfol-
ge ausführen:
2.Die seitliche Blinkleuchte aus der Karosserie he-
raushebeln 2.
3.Lampenhalter mit der Glühlampe in Pfeilrichtung
››› Abb. 93 1 herausziehen.
4.Glühlampe gerade aus dem Lampenhalter heraus-
ziehen.
5.Ausgefallene Glühlampe durch eine neue Glühlam-
pe gleicher Ausführung ersetzen.
6.Lampenhalter wieder einsetzen.
7.
Seitliche Blinkleuchte mit der Seite, die zum Fahr-
zeugheck gelegen ist, in die Karosserie einsetzen,
bis die Feder auf der anderen Seite am Seitenblink-
licht einrastet. 89
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

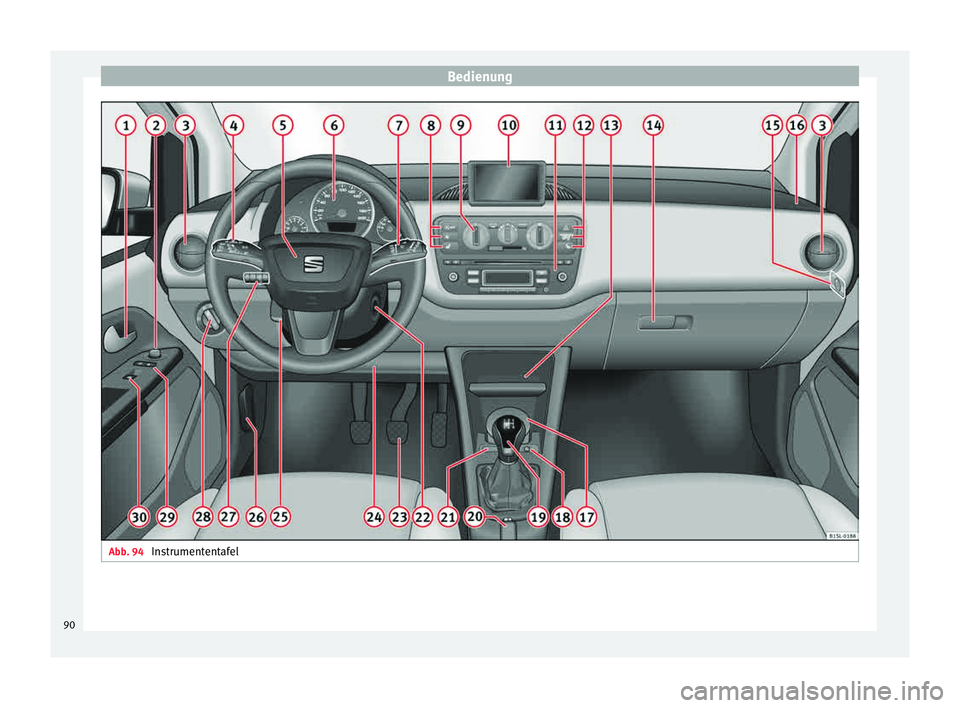

Abb. 94
Instrumententafel90

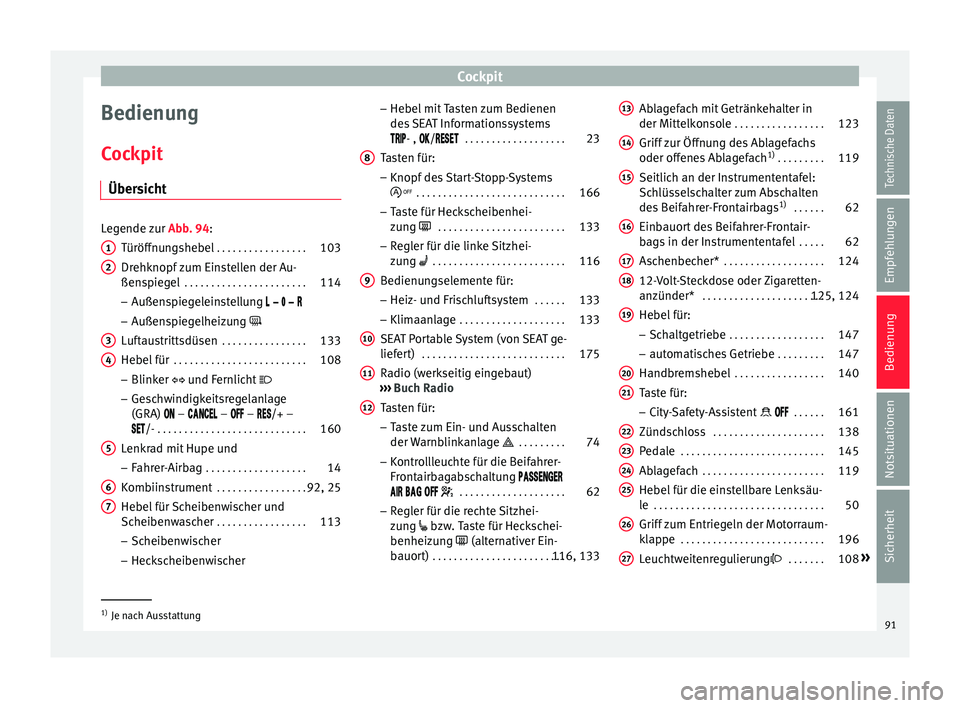

Cockpit
Bedienung
C oc
kpit
Über
sicht Legende zur
Abb. 94:
T
üröffnungshebel . . . . . . . . . . . . . . . . . 103
Drehknopf zum Einstellen der Au-
ßenspie
gel . . . . . . . . . . . . . . . . . . . . . . . 114
– Außens pie

geleinstellung     
– Außenspiegelheizung 
Luftaustrittsdüsen . . . . . . . . . . . . . . . . 133
Hebel für . . . . . . . . . . . . . . . . . . . . . . . . . 108
– Blinker  und F
ernlicht 
– Geschwindigkeitsregelanlage
(GRA)  –  –  –  /+ –
/- . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Lenkrad mit Hupe und
– Fahr er

-Airbag . . . . . . . . . . . . . . . . . . . 14
Kombiinstrument . . . . . . . . . . . . . . . . .92, 25
Hebel für Scheibenwischer und
Scheibenw
ascher . . . . . . . . . . . . . . . . . 113
– Scheiben w

ischer
– Heckscheibenwischer
1 2
3
4
5
6
7 –
He bel
mit

Tasten zum Bedienen
des SEAT Informationssystems
- , / . . . . . . . . . . . . . . . . . . . 23
Tasten für:
– Knopf des

Start-Stopp-Systems
 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
– Tas
te für Heckscheibenhei-
zung  . . . . . . . . . . . . . . . . . . . . . . . . 133
– Regl
er für die linke Sitzhei-
zung  . . . . . . . . . . . . . . . . . . . . . . . . . 116
Bedienungselemente für:
– Heiz- und Fri

schluftsystem . . . . . .133
– Klimaan l

age . . . . . . . . . . . . . . . . . . . . 133
SEAT Portable System (von SEAT ge-
liefer t) . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
R

adio (werkseitig eingebaut)
›››
Buch Radio
Tasten für:
– Taste zum Ein- und Ausschalten
der Warnblinkanlage  . . . . . . . . .74
– Kontr o

llleuchte für die Beifahrer-
Frontairbagabschaltung 
    . . . . . . . . . . . . . . . . . . . . 62
– Regl
er für die rechte Sitzhei-
zung  bzw. Taste für Heckschei-
benheizung  (alternativer Ein-
bauort) . . . . . . . . . . . . . . . . . . . . . . . . . 116, 133
8
9
10
11
12 Ablagefach mit Getränkehalter in
der Mitt
elk
on

sole . . . . . . . . . . . . . . . . . 123
Griff zur Öffnung des Ablagefachs
oder offenes
Ablagefach1)
. . . . . . . . . 119
Seitlich an der Instrumententafel:
Schlüs
selschalter zum Abschalten
des Beifahrer-Frontairbags 1)
. . . . . . 62
Einbauort des Beifahrer-Frontair-
bags
in der Instrumententafel . . . . .62
Aschenbecher* . . . . . . . . . . . . . . . . . . . 124
12-Volt-Steckdose oder Zigaretten-
anzünder* . . . . . . . . . . . . . . . . . . . . . . . 125, 124
Hebel

für:
– Schalt

getriebe . . . . . . . . . . . . . . . . . . 147
– autom ati

sches Getriebe . . . . . . . . .147
Handbremshebel . . . . . . . . . . . . . . . . . 140
Taste für: – City -

Safety-Assistent   . . . . . . 161
Zündschloss . . . . . . . . . . . . . . . . . . . . . 138
Pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Ablagefach . . . . . . . . . . . . . . . . . . . . . . . 119
Hebel für die einstellbare Lenksäu-
le . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Griff

zum Entriegeln der Motorraum-
klap
pe . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Leuchtweitenregulierung . . . . . . .108»
13 14
15
16
17
18
19
20
21
22
23
24
25
26
27
1)
Je nach Ausstattung
91
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Lichtschalter  . . . . . . . . . . . . . . . . . . . 108
Zentralverriegelungstaste für das
V er
- u
nd Entriegeln des Fahr-
zeugs    . . . . . . . . . . . . . . . . . . . . . . 98
28 29 Taste zum Bedienen des elektri-
s
c
hen F

ensterhebers in der Fahrer-
tür  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
30 Instrumente
Über s
ic

ht des Kombiinstruments Abb. 95
Kombiinstrument in der Instrumententafel: Variante 1 (A) und Variante 2 (B). Erläuterungen zu den Instrumenten
› ›
›

Abb. 95: Geschwindigkeitsmesser. Fahr-
z eugabhängig in km/h bzw. in
mph.
Displayanzeigen. . . . . . . . . . . . . . . . . . 93
1
2 Rückstelltaste für die An
z
eig e des
Tageskilometerzählers ( Trip).
– Taste 0.0/SET k
urz drücken, um
zw i

schen Tageskilometerzähler
3
92

Cockpit
und Gesamtkilometerzähler um-
z u
s
chalten.
– Taste 0.0/SET un
gefähr 5 Sekun-
den lan g

drücken, um den Tages-
kilometerzähler und ggf. andere
Anzeigen der Multifunktionsan-
zeige auf Null zurückzusetzen. . .23
Kraftstoffvorratsanzeige. . . . . . . . . .191
Drehzahlmesser (Umdrehun
gen
Tausend pro Minute des laufenden
Motors).
Der Beginn des roten Bereichs im
Drehzahlmesser kennzeichnet für
alle Gänge die maximal zulässige
Motordrehzahl des eingefahrenen
und betriebswarmen Motors. Vor Er-
reichen des roten Bereichs sollte in
den nächsthöheren Gang geschal-
tet oder die Wählhebelstellung D
gewählt oder der Fuß vom Gaspedal
genommen werden ››› .
St el
lt

aste für die Uhr.
– Gegebenenfalls zur Anzeige der
Uhrzeit wechseln, dazu Wippe
›››  Abb. 33
B oben oder un-
t en drüc
k

en.
– Taste  drücken, um die Stun-
den an
z

eige zu markieren, so dass
diese blinkt.
– Zum Weiterstellen Taste 0.0/SETdrücken. Zum Schnelldurchlauf
g
edrüc
kt

halten.
4 5
6 –
Ta
s

te  erneut drücken, um die
Minut en
an
zeige zu wechseln, so-
dass diese blinkt.
– Zum Weiterstellen Taste 0.0/SET drücken. Zum Schnelldurchlauf
g
edrüc
kt

halten.
– Taste  erneut drücken, um Ein-
s t
el

lung der Uhr abzuschließen. VORSICHT
● Bei k a

ltem Motor hohe Motordrehzahlen,
Vollgas und starke Motorbelastung vermei-
den.
● Um Motorschäden zu vermeiden, darf sich
der Zeig
er des Drehzahlmessers nur kurzzei-
tig im roten Bereich der Skala befinden. Umwelthinweis
Frühes Hochschalten hilft Kraftstoff zu sparen
und B etrie

bsgeräusche zu reduzieren. Hinweis
Am Display des SEAT Portable Systems (von
SEA T g

eliefert) ››› Seite 175 können weitere
Instrumente, wie z. B. eine Außentemperatur-
anzeige, angezeigt werden. Displayanzeigen
Im Display des Kombiinstruments
›››
Abb. 95
2 können je nach Fahrzeugausstattung ver-
sc hiedene Inf
ormationen angezeigt werden:
● Warn- und Informationsanzeigen.
● Kilometerzähler
● Uhrzeit.
● Außentemperatur
● Wählhebelstellungen ›››
Seite 145.
● Gangempfehlung (Schaltgetriebe) ›››
Sei-
te 145.
● Multifunktionsanzeige (MFA) ›››

 Sei-
te 23.
● Service-Intervall-Anzeige ›››

Seite 95.
● Statusanzeige des Start-Stopp-Systems
›››
Seite 166.
● Kraftstoffvorratsanzeige ›››

Seite 191.
● Gurtstatusanzeige für die hinteren Sitzplät-
ze ››

› Seite 55.
Warn- und Informationsanzeigen
Beim Einschalten der Zündung oder während
der Fahrt werden einige Funktionen im Fahr-
zeug und Fahrzeugkomponenten auf ihren
Zustand kontrolliert. Funktionsstörungen
werden durch rote und gelbe Warnsymbole
im Display des Kombiinstruments angezeigt »
93
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
( › ››
 Seit
e 25) und ggf. auch akustisch sig-
n alisiert. Je nach Ausführung des Kombiinst-
ruments kann die Darstellung variieren.
Warnmeldung der Priorität 1 (rote Symbole)
Symbol blinkt oder leuchtet – zum Teil zusammen mit
Warntönen.
 Nicht weiterfahren! Es besteht eine Gefahr ››› !
Gestörte Funktion prüfen und Ursache beseitigen. Gege-
benenfalls fachmännische Hilfe in Anspruch nehmen.
Warnmeldung der Priorität 2 (gelbe Symbole)
Symbol blinkt oder leuchtet, teilweise zusammen mit
Warntönen.
Fehlfunktionen oder mangelnde Betriebsflüssigkeiten
können Fahrzeugbeschädigungen und den Ausfall des
Fahrzeugs verursachen! ›››
Gestörte Funktion möglichst bald prüfen. Gegebenen-
falls fachmännische Hilfe in Anspruch nehmen.Kilomterzähler
D
er
Ge

samtkilometerzähler registriert die ge-
samt zurückgelegte Fahrstrecke des Fahr-
zeugs.
Der Tageskilometerzähler (Trip ) zeigt die Ki-
lometer an, die nach dem letzten Zurückstel-
len des Tageskilometerzählers gefahren wur-
den. Die letzte Stelle zeigt 100 Meter an.
Außentemperaturanzeige
Bei Außentemperaturen kälter als +4°C
(+39°F) erscheint in der Anzeige zur Außen-
temperatur zusätzlich ein „Eiskristall-Sym- bol“ (Glatteiswarnung). Dieses Symbol blinkt
anfänglich u

nd leuchtet anschließend, bis
die Außentemperatur über +6°C (+43°F) an-
steigt ››› .
B ei s
t

ehendem Fahrzeug oder bei sehr niedri-
ger Fahrgeschwindigkeit kann die angezeigte
Temperatur durch Abstrahlungswärme vom
Motor etwas höher sein als die tatsächliche
Außentemperatur.
Der Messbereich beträgt -40°C bis +50°C
(-40°F bis +122°F).
Wählhebelstellungen
Die eingelegte Wählhebelstellung wird so-
wohl seitlich am Wählhebel als auch im Dis-
play des Kombiinstruments angezeigt. In den
Stellungen D und M sowie bei Tiptronic wird
im Display auch der jeweilige Gang ange-
zeigt.
Schaltempfehlung* (manuelle Schaltung)
Im Display des Kombiinstruments kann wäh-
rend der Fahrt eine Empfehlung für die Wahl
eines Kraftstoff sparenden Gangs angezeigt
werden ››› Seite 145.
Gurtstatusanzeige für die hinteren Sitzplät-
ze*
Die Gurtstatusanzeige zeigt dem Fahrer beim
Einschalten der Zündung im Display des
Kombiinstruments an, ob mögliche Mitfahrer auf den hinteren Sitzplätzen ihre Sicherheits-
gurte an

gelegt haben ››› Seite 55.
Betriebsanzeige des Start-Stopp-Systems
Im Display des Kombiinstruments werden In-
formationen über den aktuellen Status ange-
zeigt ››› Seite 166. ACHTUNG
Das Missachten aufleuchtender Warnleuchten
kann z

um Liegenbleiben im Straßenverkehr,
zu Unfällen und schweren Verletzungen füh-
ren.
● Niemals aufleuchtende Warnleuchten miss-
achten.
● Ha

lten Sie das Fahrzeug an, sobald es mög-
lich und s
icher ist.
● Ein liegengebliebenes Fahrzeug stellt ein
hohes Unf
allrisiko für sich selbst und andere
Verkehrsteilnehmer dar. Falls erforderlich,
Warnblinkanlage einschalten und Warndrei-
eck aufstellen, um andere Verkehrsteilneh-
mer zu warnen.
● Fahrzeug so in sicherer Entfernung zum
fließenden Verk
ehr abstellen, dass keine Tei-
le der Abgasanlage mit leicht entflammbaren
Materialien unter dem Fahrzeug in Berührung
kommen, z. B. trockenes Gras, Kraftstoff. ACHTUNG
Straßen und Brücken können auch bei Außen-
temper at

uren oberhalb des Gefrierpunktes
vereist sein. 94
