2015 Peugeot Partner Instrukcja Obsługi (in Polish)

+ +
39
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015

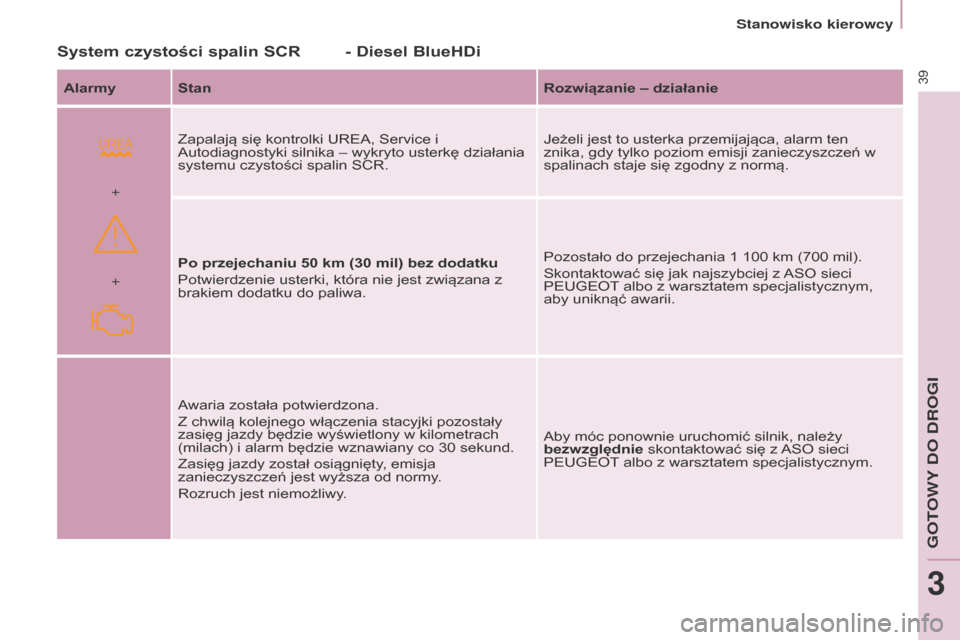

System czystości spalin SCR - Diesel Blueh Di
Alarmy Stan Rozwiązanie – działanie
Zapalają się kontrolki UREA, Service i
Autodiagnostyki silnika – wykryto usterkę działania
systemu czystości spalin SCR. Jeżeli jest to usterka przemijająca, alarm ten
znika, gdy tylko poziom emisji zanieczyszczeń w
spalinach staje się zgodny z normą.
Po przejechaniu 50
km (30 mil) bez dodatku
Potwierdzenie usterki, która nie jest związana z
brakiem dodatku do paliwa. Pozostało do przejechania 1
100 km (700 mil).
Skontaktować się jak najszybciej z ASO sieci
PEUGEOT albo z warsztatem specjalistycznym,
aby uniknąć awarii.
Awaria została potwierdzona.
Z chwilą kolejnego włączenia stacyjki pozostały
zasięg jazdy będzie wyświetlony w kilometrach
(milach) i alarm będzie wznawiany co 30
sekund.
Zasięg jazdy został osiągnięty, emisja
zanieczyszczeń jest wyższa od normy.
Rozruch jest niemożliwy. Aby móc ponownie uruchomić silnik, należy
bezwzględnie skontaktować się z ASO sieci
PEUGEOT albo z warsztatem specjalistycznym.
Stanowisko kierowcy
GOTOWY DO DROGI
3

40
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
WSKAźNIK POZIOMu PALIWATEMPERAT u RA PŁYN u
C

h ŁODZ ą CE g O
Wskazówka ustawiona przed strefą
czerwona: działanie normalne.
W szczególnie trudnych warunkach
eksploatacji lub w klimacie gorącym,
wskazówka może zbliżyć się do strefy
czerwonej.
Co zrobić, gdy wskazówka znajdzie się
w strefie czerwonej:
Zwolnić lub pozostawić pracujący silnik na
wolnych obrotach.
Co robić, jeżeli zapali się kontrolka:
-

natychmiast zatrzymać samochód,

wyłączyć zapłon. Wentylator może
pracować jeszcze przez pewien czas,
do około 10
minut.
-

poczekać aż silnik ostygnie,

skontrolować poziom płynu
chłodzącego i w razie potrzeby
uzupełnić stan.
Za względu na wysokie ciśnienie panujące
w układzie chłodzenia, należy przestrzegać
poniższych wskazówek, w celu uniknięcia
niebezpieczeństwa poparzeń:
-

przed jakąkolwiek czynnością poczekać

przynajmniej jedną godzinę od
momentu wyłączenia silnika,
-

odkręcić lekko korek o ćwierć obrotu i

poczekać aż spadnie ciśnienie,
-

gdy spadnie ciśnienie, sprawdzić

poziom na zbiorniku wyrównawczym,
-

w razie potrzeby
, wyjąć korek i
uzupełnić stan płynu.
Jeżeli wskazówka nadal pozostaje w
strefie czerwonej, skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Zapoznać się z informacjami w
rubryce 7, w części "Poziomy
płynów".
Zapoznać się z informacjami w
rubryce 7, w części "Paliwo".
Poziom paliwa jest sprawdzany po
każdym włączeniu zapłonu.
Wskaźnik ustawiony na:
-
1

: zbiornik jest pełny, około 60

litrów.
-

0


: zbiornik jest pusty, kontrolka
zapala się na stałe. Rezerwa w
zbiorniku paliwa na początku
alarmu wynosi około 8

litrów.
Stanowisko kierowcy

41
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
WYKRYWANIE NISKIEgO CIŚNIENIA W O gu MIENI u
O
CZYSZCZANIE

SPALIN
System ten nieustannie
nadzoruje ciśnienie w
czterech oponach, gdy
tylko samochód jest w
ruchu.
EOBD (European On Board
Diagnosis) jest to europejski
system diagnostyki
pokładowej, odpowiadający,
między innymi, za
dopuszczalne normy emisji :
-

CO (tlenek węgla),
-


HC (węglowodory niespalone),
-


NOx (tlenki azotu) lub cząstki stałe,
wykrywane za pomocą sondy
lambda znajdującej się za i przed
katalizatorami.
Kierowca jest w ten sposób
informowany o niesprawności systemu
oczyszczania spalin poprzez zapalenie
się specjalnej kontrolki w zestawie
wskaźników

.
Istnieje ryzyko uszkodzenia
katalizatora. Przeprowadzić kontrolę w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym. Czujniki ciśnienia umieszczone są w
zaworze każdej z opon (oprócz koła
zapasowego).
System włącza alarm z chwilą wykrycia
spadku ciśnienia w jednej albo kilku
oponach.
System wykrywania zbyt niskiego
ciśnienia w ogumieniu pełni
rolę wyłącznie pomocniczą i nie
zastępuje czujności kierowcy. System ten nie zwalnia
użytkownika z obowiązku
comiesięcznej kontroli ciśnienia
pompowania opon (włączając koło
zapasowe), jak również przed daleką
drogą.
Jazda w sytuacji zbyt niskiego
ciśnienia w ogumieniu pogarsza
trzymanie się drogi, wydłuża drogę
hamowania, powoduje przedwczesne
zużycie opon, zwłaszcza w trudnych
warunkach (duże obciążenie, duża
prędkość, długa trasa).
Jazda w sytuacji zbyt niskiego
ciśnienia w ogumieniu zwiększa
zużycie paliwa.
Wartości ciśnienia pompowania
przewidziane dla Państwa
samochodu są podane na
etykiecie ciśnień w ogumieniu.
Patrz rubryka 9, część "Elementy
identyfikacyjne".
Ciśnienie w oponach należy sprawdzać
"na zimno" (samochód na postoju od
1
godz. albo po przebyciu trasy poniżej
10
km z umiarkowaną prędkością).
W przeciwnym razie należy dodać
0,3
bara do wartości podanych na
etykiecie.
Stanowisko kierowcy
GOTO DROGI
3

42
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
Alarm pozostaje aktywny
do momentu ponownego
napompowania, naprawy lub
wymiany opony albo opon.
Koło zapasowe (typu dojazdowego,
"cienkie" albo z felgą stalową) nie
posiada czujnika.
Nieprawidłowe działanie
Alarm – zbyt niskie ciśnienie w
ogumieniu
Wykryta utrata ciśnienia nie
powoduje zawsze widocznego
odkształcenia opony. Nie należy
poprzestawać na samej tylko kontroli
wizualnej.Sygnalizuje go ciągłe świecenie
tej kontrolki wraz z towarzyszącym
sygnałem dźwiękowym, a w
zależności od wyposażenia
wyświetlany jest komunikat.Miganie, a następnie ciągłe
świecenie kontrolki niskiego
ciśnienia w oponach z
równoczesnym zapaleniem
się kontrolki "Service", a w zależności
od wyposażenia, wyświetleniem
komunikatu, sygnalizuje wadliwe
działanie systemu.
W tym przypadku nadzór ciśnienia w
oponach nie jest już zapewniony.
W przypadku stwierdzenia anomalii
tylko w jednej z opon, wyświetlany
piktogram albo komunikat (w
zależności od wyposażenia) umożliwia
jej identyfikację.
-

Zmniejszyć natychmiast prędkość,
unikać szarpnięć kierownicą i
nagłego hamowania.
-


Zatrzymać się jak najszybciej,
gdy tylko warunki drogowe na to
pozwolą.
-


W przypadku przebicia opony
użyć zestawu do prowizorycznej
naprawy ogumienia albo koła
zapasowego (w zależności od
wyposażenia),
albo
-


jeżeli do dyspozycji jest sprężarka,
np. z zestawu do prowizorycznej
naprawy ogumienia, sprawdzić
ciśnienie we wszystkich czterech
oponach (zimnych),
albo
-


jeżeli nie można przeprowadzić
tej kontroli natychmiast, jechać
ostrożnie ze zmniejszoną
prędkością. T

en alarm wyświetla się także,
gdy co najmniej jedno z kół nie
jest wyposażone w czujnik (np.
w przypadku koła zapasowego typu
dojazdowego albo z felgą stalową).
Zlecić sprawdzenie systemu przez
ASO sieci PEUGEOT albo przez
warsztat specjalistyczny lub, po
przebiciu opony, zamontować oponę
na oryginalnej feldze wyposażonej w
czujnik.
Stanowisko kierowcy

43
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
WSKAźNIK SERWISOWY
Ustala odległość do przeglądu w
zależności od eksploatacji samochodu.Odległość do przeglądu ponad
1
000 km
Przykład : pozostało 4 800 km do
przeglądu. Po włączeniu zapłonu
i przez kilka następnych sekund
wyświetlacz pokazuje:
Po kilku sekundach od włączenia
zapłonu, zapala się poziom oleju w
zależności od wersji, następnie licznik
całkowitego przebiegu powraca do
normalnego trybu działania i wskazuje
przebieg całkowity oraz dzienny.
Odległość do przeglądu poniżej
1
000 km.
Przy każdym włączeniu zapłonu i przez kilka
sekund, miga klucz i wyświetlona zostaje
liczba pozostałych do przeglądu kilometrów:
Po kilku sekundach od włączenia
zapłonu, zapala się poziom oleju w
zależności od wersji, następnie licznik
przebiegu całkowitego powraca do
normalnego trybu działania, a symbol
klucza pozostaje zapalony. Sygnalizuje
on zbliżający się przegląd.
Termin przeglądu przekroczony
Działanie
W chwili włączenia zapłonu i przez
następne kilka sekund, zapala się
symbol klucza oznaczający przegląd;
wyświetlacz licznika kilometrów
wyświetla liczbę kilometrów
(przybliżoną) pozostałych do
następnego przeglądu.
Terminy przeglądów są obliczane
od ostatniego zerowania wskaźnika.
Termin określają dwa czynniki:
-

przejechana liczba kilometrów

,
-

czas jaki upłynął od ostatniego
przeglądu. Czynnik kilometrów pozostałych
do przejechania może być
wyprzedzony przez czynnik
czasowy

, w zależności od
sposobu jazdy kierowcy. Przy pracującym silniku, klucz
pozostanie zapalony do momentu
wykonania przeglądu.
W wersjach Diesel BlueHDi, temu
alarmowi towarzyszy także ciągłe
świecenie kontrolki Service, z chwilą
włączenia stacyjki.
Przy każdym włączeniu
zapłonu i przez kilka
następnych sekund,
klucz miga, a licznik
kilometrów wskazuje liczbę
przekroczonych kilometrów.
W wersjach Diesel BlueHDi,
klucz może także zapalić się z
wyprzedzeniem, w zależności od
poziomu pogorszenia jakości oleju
silnikowego. Zjawisko to zależy od
warunków użytkowania samochodu.
Stanowisko kierowcy
GOTO DROGI
3

44
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
Zerowanie dziennego licznika
kilometrów
Po wykonaniu tej operacji,
w przypadku odłączania
akumulatora, należy zaryglować
pojazd i odczekać co najmniej pięć
minut, w przeciwnym razie, zerowanie
nie zostanie uwzględnione.
Zerowanie
ASO sieci PEUGEOT lub warsztat
specjalistyczny dokonuje tej czynności
po każdym wykonanym przeglądzie.
Jeśli wykonujecie Państwo przegląd
pojazdu osobiście, procedura
zerowania wskaźnika jest następująca:
-

wyłączyć zapłon,
-


nacisnąć i przytrzymać przycisk
zerowania dziennego licznika
kilometrów

,
-

włączyć zapłon.
W

yświetlacz zaczyna odliczanie.
Gdy na wyświetlaczu pojawi się "=0",
zwolnić przycisk; klucz zniknie.
Wskaźnik poziomu oleju
silnikowego
W zależności od typu silnika, po
włączeniu zapłonu, poziom oleju
silnikowego wyświetlany jest przez
kilka sekund, po informacji serwisowej. Poziom oleju
prawidłowy
Brak oleju
Miganie kontrolki
"OIL", sprzężonej z
kontrolką serwisową,
sygnał dźwiękowy
oraz informacja na ekranie, sygnalizuje
brak oleju mogący uszkodzić silnik.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak
najszybciej uzupełnić poziom.
Błąd wskaźnika
poziomu oleju
Miganie kontrolki
"OIL--" sygnalizuje
uszkodzenie
wskaźnika poziomu oleju silnikowego.
Skontaktować się z ASO sieci
PEUGEOT lub z warsztatem
specjalistycznym.
Kontrola poziomu jest
wiarygodna tylko wtedy
, gdy
samochód znajduje się na
poziomej powierzchni, a silnik
jest wyłączony od przynajmniej
30
minut.Ręczny wskaźnik poziomu
oleju (bagnet)
A
= maks., nigdy nie
przekraczać tego poziomu,
ponieważ nadmiar oleju może
uszkodzić silnik.
Jak najszybciej skontaktować
się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
b = mini, należy uzupełnić

poziom, wlewając odpowiedni
dla danego silnika olej, poprzez
korek wlewu oleju.
Przy włączonych światłach,
wcisnąć przycisk w
celu zmiany natężenia
oświetlenia stanowiska
kierowcy. W momencie,
gdy oświetlenie osiągnie
poziom minimalny (lub maksymalny),
zwolnić przycisk, a następnie wcisnąć
go ponownie w celu zwiększenia
(lub zmniejszenia) natężenia.
Po uzyskaniu żądanego natężenia
oświetlenia, zwolnić przycisk. Włączyć zapłon, wcisnąć
przycisk aż do pojawienia
się zer.
Potencjometr oświetlenia
Stanowisko kierowcy

45
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
MANuALNA SKRZYNIA
BIE

gó W
5-biegowa 6-biegowa
Aby łatwiej zmieniać biegi, zawsze
wciskać pedał sprzęgła do końca.
Aby uniknąć blokowania przestrzeni
pod pedałami:
-

należy prawidłowo zamocować
dywanik i jego mocowania do
podłogi,
-


nigdy nie kłaść jednego dywanika
na drugim.
Podczas jazdy należy unikać trzymania
dłoni na gałce dźwigni zmiany biegów

,
ponieważ wywierany nacisk, nawet
niewielki, może doprowadzić do
zużycia wewnętrznych elementów
skrzyni biegów.
Włączenie 5. lub 6. biegu
Przesunąć dźwignię zmiany biegów do
końca w prawo, aby włączyć bieg.
W przypadku skrzyni 6-biegowej, podnieść
kołnierz pod gałką dźwigni zmiany biegów.
Włączenie wstecznego biegu
R
E
gu
LACJA
KIEROWNICY
Po zatrzymaniu, pociągnąć dźwignię,
aby odblokować kierownicę.
Ustawić wysokość i głębokość
kierownicy, a następnie maksymalnie
popchnąć dźwignię. Ruch musi być wykonywany
delikatnie w celu ograniczenia
hałasu.
W celu włączenia wstecznego biegu
należy zaczekać aż samochód
całkowicie się zatrzyma.
Skrzynia bieg\363w i kierownica
GOTO DROGI
3

46
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
WSKAźNIK ZMIANY
BIE

gu
System pozwala ograniczyć zużycie
paliwa poprzez zalecenie biegu jak
najlepiej dostosowanego do warunków
jazdy.
Działanie
W zależności od sposobu prowadzenia
i wyposażenia pojazdu system może
zalecić zmianę o jeden lub kilka
biegów. Można postąpić zgodnie
z zaleceniem bez konieczności
włączania biegów pośrednich.
Zalecenie włączenia danego
biegu nie musi być uważane jako
obowiązkowe. Ukształtowanie
drogi, warunki na drodze oraz
bezpieczeństwo są podstawowymi
czynnikami wpływającymi na wybór
biegu. Kierowca decyduje o wykonaniu
wskazówek systemu.
Funkcja ta nie może być wyłączona.
W przypadku sterowanej skrzyni
biegów system jest aktywny tylko w
trybie ręcznym. System dostosowuje zalecenia
zmiany biegu w zależności
od warunków jazdy (zjazd,
obciążenie...) i działań kierowcy
(żądanie mocy, przyspieszanie,
hamowanie...).
System nie zaleca w żadnym wypadku:
-

włączenia pierwszego biegu,
-


włączenia biegu wstecznego.Informacja pojawia się w
zestawie wskaźników w
formie strzałki.
Skrzynia bieg
