2015 Peugeot Partner Instrukcja Obsługi (in Polish)

143
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015

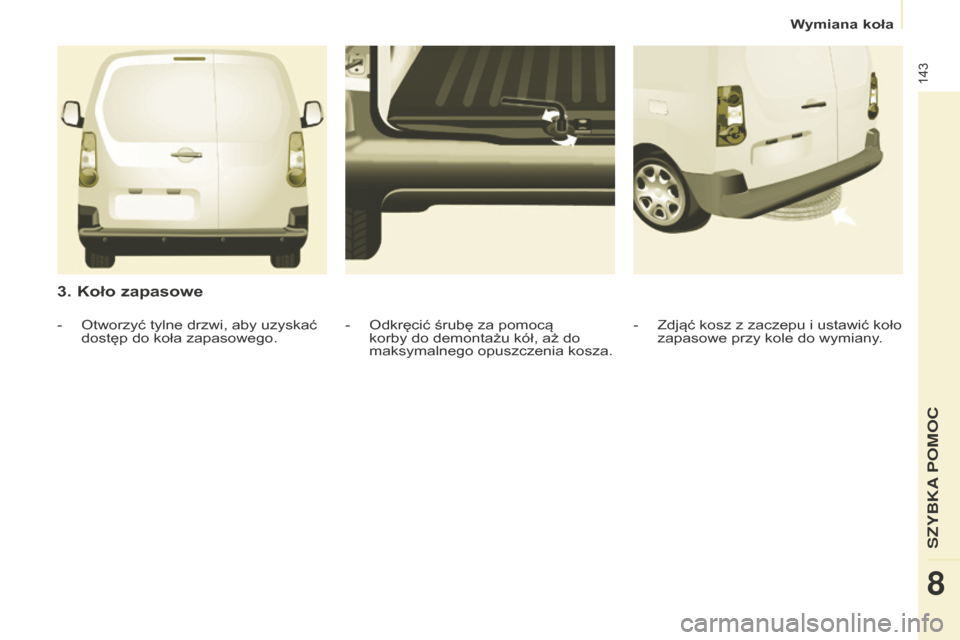

3. Koło zapasowe
- Zdjąć kosz z zaczepu i ustawić koło
zapasowe przy kole do wymiany.
-
Odkręcić śrubę za pomocą
korby do demontażu kół, aż do
maksymalnego opuszczenia kosza.
-
Otworzyć tylne drzwi, aby uzyskać
dostęp do koła zapasowego.
Wymiana koła
SZYBKA
8

144
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015

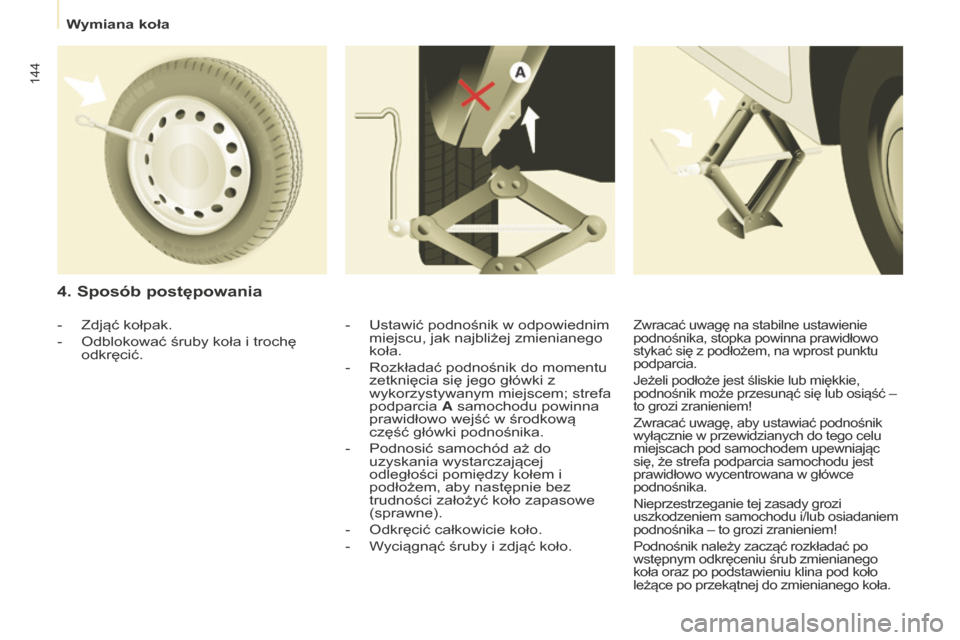

4. Sposób postępowania
- Ustawić podnośnik w odpowiednim
miejscu, jak najbliżej zmienianego
koła.
-

Rozkładać podnośnik do momentu
zetknięcia się jego główki z
wykorzystywanym miejscem; strefa
podparcia

A samochodu powinna
prawidłowo wejść w środkową
część główki podnośnika.
-

Podnosić samochód aż do
uzyskania wystarczającej
odległości pomiędzy kołem i
podłożem, aby następnie bez
trudności założyć koło zapasowe
(sprawne).
-


Odkręcić całkowicie koło.
-


W
yciągnąć śruby i zdjąć koło.
-
Zdjąć kołpak.
-

Odblokować śruby koła i trochę
odkręcić.
Zwracać uwagę na stabilne ustawienie
podnośnika, stopka powinna prawidłowo
stykać się z podłożem, na wprost punktu
podparcia.
Jeżeli podłoże jest śliskie lub miękkie,
podnośnik może przesunąć się lub osiąść –
to grozi zranieniem!
Zwracać uwagę, aby ustawiać podnośnik
wyłącznie w przewidzianych do tego celu
miejscach pod samochodem upewniając
się, że strefa podparcia samochodu jest
prawidłowo wycentrowana w główce
podnośnika.
Nieprzestrzeganie tej zasady grozi
uszkodzeniem samochodu i/lub osiadaniem
podnośnika – to grozi zranieniem!
Podnośnik należy zacząć rozkładać po
wstępnym odkręceniu śrub zmienianego
koła oraz po podstawieniu klina pod koło
leżące po przekątnej do zmienianego koła.
Wymiana koła

145
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015

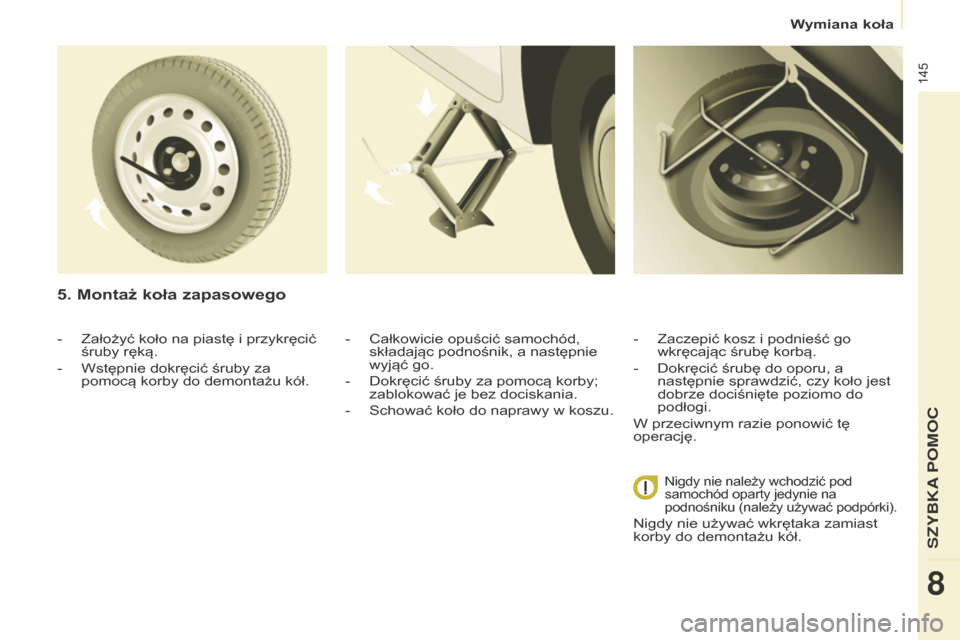

5. Montaż koła zapasowego
- Całkowicie opuścić samochód,
składając podnośnik, a następnie
wyjąć go.
-

Dokręcić śruby za pomocą korby;
zablokować je bez dociskania.
-


Schować koło do naprawy w koszu. -

Zaczepić kosz i podnieść go
wkręcając śrubę korbą.
-

Dokręcić śrubę do oporu, a
następnie sprawdzić, czy koło jest
dobrze dociśnięte poziomo do
podłogi.
W przeciwnym razie ponowić tę
operację.
-

Założyć koło na piastę i przykręcić
śruby ręką.
-

Wstępnie dokręcić śruby za
pomocą korby do demontażu kół.
Nigdy nie należy wchodzić pod
samochód oparty jedynie na
podnośniku (należy używać podpórki).
Nigdy nie używać wkrętaka zamiast
korby do demontażu kół.
Wymiana koła
SZYBKA
8

146
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015
ZDEJMOWANA OSŁONA
ZIMOW

A
Zależnie od kraju przeznaczenia,
zdejmowaną osłonę zimową
instaluje się w dolnej części
przedniego zderzaka, aby zapobiec
nagromadzeniu się śniegu na poziomie
wentylatora chłodnicy.
Gdy temperatura na zewnątrz
przekroczy 10°C (brak opadów śniegu)
lub podczas holowania, należy zdjąć
osłonę zimową.
Montaż
Demontaż
- Włożyć śrubokręt w otwór
znajdujący się obok każdego
zacisku.
-

Podważyć, aby odpiąć cztery
zaciski

b .
- Przyłożyć zdejmowaną osłonę zimową
na poziomie kołka centrującego A na
przednim zderzaku.
- Osadzić osłonę na miejsce
naciskając na każdy z zacisków
b

znajdujących się w czterech
rogach.
6. Montaż naprawionego koła
Montaż koła odbywa się w sposób
opisany w punkcie 5, należy pamiętać
o założeniu kołpaków.
W rubryce 9, w części "Elementy
identyfikacyjne" znajduje się
informacja dotycząca etykiety
ogumienia.
W rubryce 3, w części
"Stanowisko kierowcy", w
rozdziale "Wykrywanie niskiego
ciśnienia w ogumieniu" znajdują się
zalecenia dotyczące kół wyposażonych
w czujnik niskiego ciśnienia.
Koło zapasowe nie jest
przeznaczone do jazdy na długich
dystansach, należy jak najszybciej
udać się do ASO sieci PEUGEOT
lub do warsztatu specjalistycznego i
sprawdzić moment dokręcenia śrub,
jak też ciśnienie w zamontowanym
kole.
Jak najszybciej naprawić i założyć
oryginalne koło w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Osłona zimowa

147
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015
ŁAŃCuChY ŚNIE g OWE
W warunkach zimowych łańcuchy
śniegowe poprawiają właściwości
trakcyjne pojazdu, jak również jego
zachowanie podczas hamowania.
Łańcuchy śniegowe należy
zakładać na koła napędowe.
Nie należy ich zakładać na koła
zapasowe typu "dojazdowego". Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej
prędkości jazdy z założonymi
łańcuchami śniegowymi. Wskazówki dotyczące zakładania
łańcuchów
F

W przypadku konieczności
założenia łańcuchów na trasie,
zatrzymać samochód na płaskiej
powierzchni na poboczu.
F


Zaciągnąć hamulec postojowy
i ewentualnie podłożyć kliny
pod koła, aby samochód się nie
przesuwał.
F


Założyć łańcuchy zgodnie z
instrukcjami producenta.
F


Ruszyć powoli i przejechać
kawałek, nie przekraczając
prędkości 50

km/h.
F

Zatrzymać samochód i sprawdzić,
czy łańcuchy są odpowiednio
naprężone.
Zaleca się przećwiczenie
zakładania łańcuchów przed
wyjazdem, na płaskim i suchym
podłożu.
Używać wyłącznie łańcuchów
przeznaczonych do kół
zamontowanych w pojeździe:
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
sieci PEUGEOT

lub w warsztacie
specjalistycznym. Wymiary
oryginalnych opon Maks. wielkość
ogniwa
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Unikać jazdy po odśnieżonych
drogach, aby nie uszkodzić opon
samochodu ani jezdni. Jeżeli
samochód posiada felgi ze stopu
aluminium, sprawdzić, czy żadna
część łańcucha lub mocowań nie styka
się z felgą.
Łañcuchy śniegowe
SZYBKA POMOC
8

148
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015
WYMIANA żAR ó WKI
Typ B
Żarówka bagnetowa:
nacisnąć na żarówkę, a
następnie przekręcić w
kierunku przeciwnym do
ruchu wskazówek zegara. Typ A
Żarówka całkowicie
szklana: delikatnie
pociągnąć, ponieważ
zamontowana została na
wcisk.
Typ C
Żarówka halogenowa:
zwolnić sprężynę
blokującą w gnieździe.
Typy żarówek
W samochodzie zainstalowane są
różne rodzaje żarówek.
Aby je wyjąć:
Wymiana żarówki

149
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015
Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, wsunąć rękę za
zespół świateł.
Wykonać operacje w odwrotnej
kolejności, aby włożyć na swoje
miejsce każdą żarówkę i sprawdzić
prawidłowe zamknięcie pokrywy.Wymiana żarówek
halogenowych musi zostać
wykonana przy wyłączonych
reflektorach. Poczekać kilka minut
(niebezpieczeństwo poparzenia).
Nie dotykać żarówki palcami, użyć
niestrzępiącej się ściereczki.
Zbieranie się pary wodnej na szkle
reflektorów jest normalną sytuacją.
Po kilku minutach użytkowania
samochodu zaparowanie zniknie.
Wymiana żarówek odbywa się po
wyłączeniu zapłonu lub odłączeniu
akumulatora. Po wymianie,
odczekać 3
minuty przed ponownym
podłączeniem akumulatora.
Sprawdzić prawidłowe działanie świateł
po każdej interwencji.
Mycie pod ciśnieniem
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia wody
na reflektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek. 2. Światła pozycyjne
Typ A, W5W - 5W
-

Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


W
yciągnąć oprawę żarówki
włożonej na wcisk, pociągając za
złącze.
-

W
ymienić żarówkę.
-

Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w celu
zapewnienia szczelności.
Światła przednie
1. Światła mijania / Światła
drogowe
Typ C, H4
- 55W
-

Zdjąć pokrywę ze środka,
pociągając za elastyczny gumowy
występ.
-


Odłączyć złącze elektryczne.
-


Odgiąć występ blokujący
.
-

W
ymienić żarówkę, upewniając
się, czy część metalowa wchodzi w
wyżłobienia lampy.
-

Założyć występ blokujący
.
-

Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w celu
zapewnienia szczelności.
Wymiana żarówki
SZYbKA POMOC
8

150
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015
3. Kierunkowskazy
Typ B, PY21W - 21W (bursztynowe)
-
Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


Obrócić oprawę żarówki o ćwierć
obrotu, w kierunku przeciwnym do
ruchu wskazówek zegara.
-


W
yjąć żarówkę, delikatnie ją
wciskając i obracając w kierunku
przeciwnym do ruchu wskazówek
zegara.
-

W
ymienić żarówkę.
-

Sprawdzić, czy pokrywa założona
jest prawidłowo i szczelnie dolega
na całym obwodzie. 4. Reflektory przeciwmgłowe
T

yp C, H1 - 55W
-

W
yjąć trzy zapinki i śrubę mocującą
osłonę przeciwbłotną, znajdujące
się pod zderzakiem.
-

Odsunąć osłonę przeciwbłotną do
góry

.
-

Odłączyć złącze od oprawy
żarówki, naciskając języczek
usytuowany w górnej części.-


W
yjąć oprawę żarówki, ściskając
dwie zapinki (u góry i u dołu)
kciukiem i palcem wskazującym.
-

W
ymienić moduł (oprawę i
żarówkę).
-

W
ykonać czynności w odwrotnej
kolejności, aby zamontować moduł
i zderzak.
Wymiana żarówki
