2015 Peugeot Partner Instrukcja Obsługi (in Polish)

159
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015
Bez podnoszenia
(cztery koła na ziemi)
Należy zawsze stosować drążek
holowniczy.
hOLOWANIE WŁASNEgO POJAZDuZ przodu
- Odczepić osłonę naciskając jej
dolną część.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Z tyłu
- Odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu. Jeżeli silnik w pojeździe
holowanym jest wyłączony

, nie
ma on wspomagania hamowania i
kierownicy.
Z podniesieniem
(tylko 2 koła na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika.
Procedura ta wymaga wyjęcia zaczepu
holowniczego dostarczonego z
narzędziami do zmiany koła.
Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną
skrzynią biegów należy ustawić
dźwignię zmiany biegów w położeniu
"luz"; w innym razie, może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.
Rubryka 9, część "Zmiana koła".
Holowanie pojazdu
SZYbKA POMOC
8

160
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015
Środki ostrożności

161
Partner-2-VU_pl_Chap08_Aide-rapide_ed01-2015
SZYBKA
8

162
Partner-2-VU_pl_Chap09_Caract-technique_ed01-2015
W

163
Partner-2-VU_pl_Chap09_Caract-technique_ed01-2015

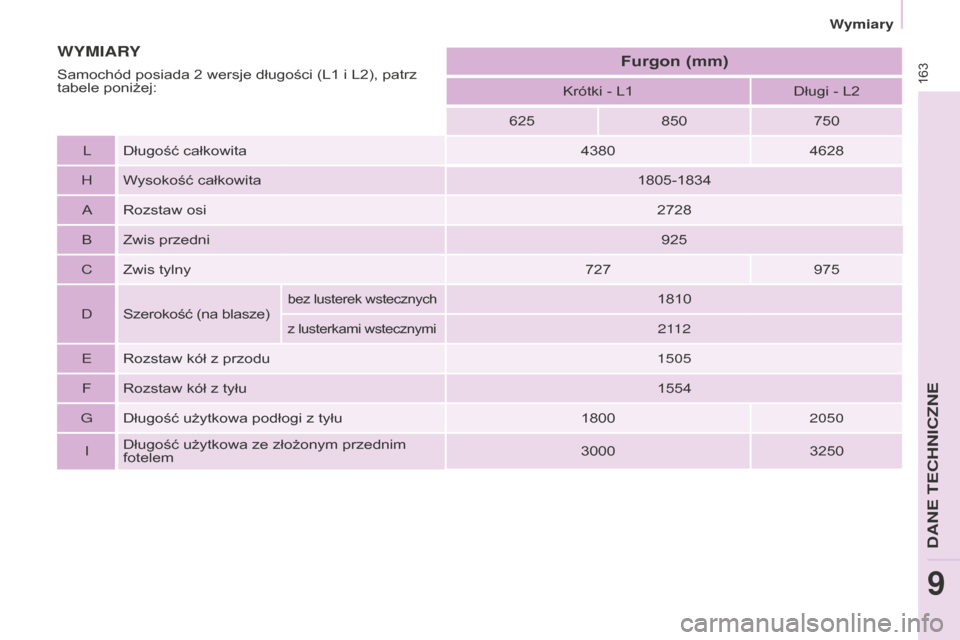

Krótki - L1Długi - L2
625 850750
L Długość całkowita 43804628
H Wysokość całkowita 1805-1834
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 727975
D Szerokość (na blasze)
bez lusterek wstecznych1810
z lusterkami wstecznymi2112
E Rozstaw kół z przodu 1505
F Rozstaw kół z tyłu 1554
G Długość użytkowa podłogi z tyłu 18002050
I Długość użytkowa ze złożonym przednim
fotelem 3000
3250
WYMIARYFurgon
(mm)
Samochód posiada 2 wersje długości (L1 i L2), patrz
tabele poniżej:
Wymiary
DANE TECHNICZNE
9

164
Partner-2-VU_pl_Chap09_Caract-technique_ed01-2015
L1 - 625L1 - 850L2
M
Maksymalna wysokość progu przy oponach 195/65 R15584 609612
Drzwi skrzydłowe Pokrywa bagażnika
Małe Duże
N Wysokość ładunkowa po otworzeniu (pod blachą) 11481313
O Szerokość 4955431582
Drzwi tylne (mm)
Wymiary

165
Partner-2-VU_pl_Chap09_Caract-technique_ed01-2015

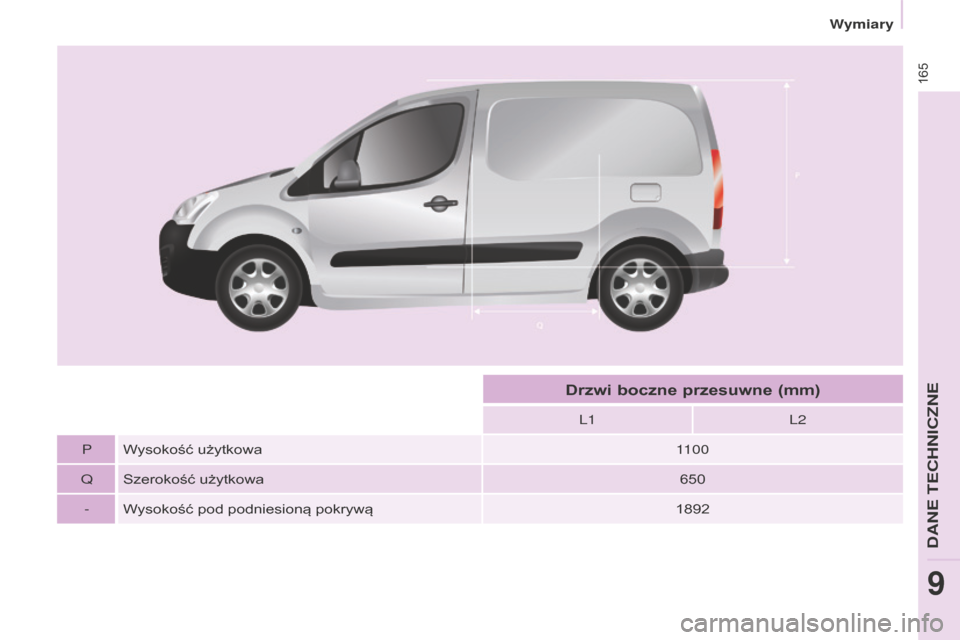

L1L2
P Wysokość użytkowa 1100
Q Szerokość użytkowa 650
- Wysokość pod podniesioną pokrywą 1892
Drzwi boczne przesuwne (mm)
Wymiary
DANE TECHNICZNE
9

166
Partner-2-VU_pl_Chap09_Caract-technique_ed01-2015
LDługość całkowita 4237
H Wysokość całkowita 1821-1822
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 584
D
Szerokość na blasze (bez lusterek wstecznych)1810
E Rozstaw kół przednich 1505
F Rozstaw kół tylnych 1554
Podłoga kabiny (mm)
Wymiary
