2015 Peugeot Partner Instrukcja Obsługi (in Polish)

23
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
Informacje praktyczne
Istnieje możliwość jazdy z otwartymi
prawymi drzwiami, aby ułatwić
transport długich przedmiotów. Lewe
skrzydło drzwi pozostaje zamknięte
dzięki charakterystycznemu "żółtemu"
zamkowi, znajdującemu się u
podstawy drzwi. Zamknięte drzwi
nie powinny służyć jako ogranicznik
długiego przedmiotu.
Jazda z otwartymi prawymi drzwiami
jest dopuszczalna. Przestrzegać
przepisów ruchu drogowego,
sygnalizując tę sytuację innym
użytkownikom drogi.

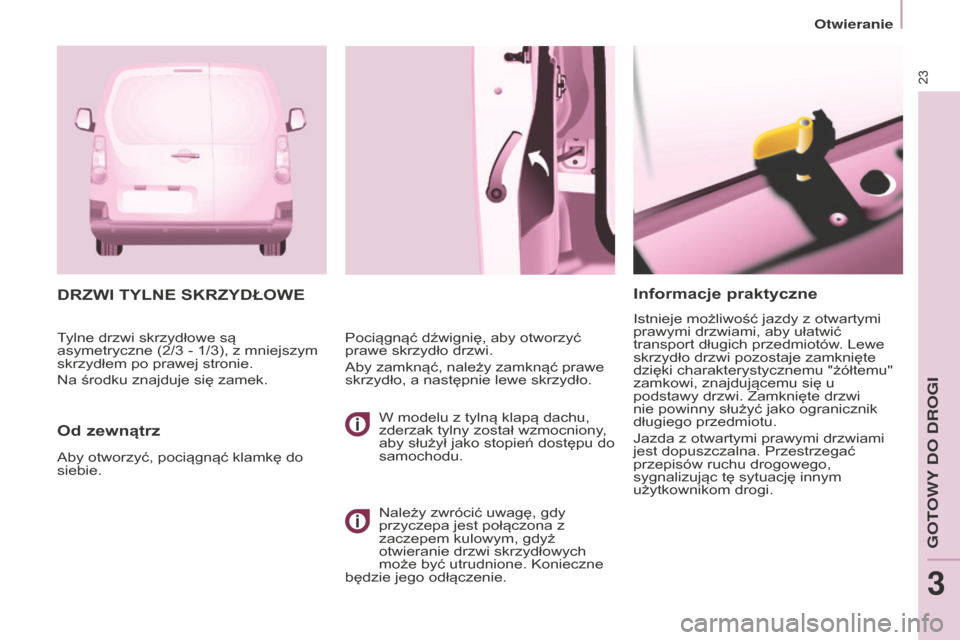

DRZWI TYLNE SKRZYDŁOWE
Od
zewnątrz
Pociągnąć dźwignię, aby otworzyć
prawe skrzydło drzwi.
Aby zamknąć, należy zamknąć prawe
skrzydło, a następnie lewe skrzydło.
Aby otworzyć, pociągnąć klamkę do
siebie. Tylne drzwi skrzydłowe są
asymetryczne (2/3

- 1/3), z mniejszym
skrzydłem po prawej stronie.
Na środku znajduje się zamek.
W modelu z tylną klapą dachu,
zderzak tylny został wzmocniony,
aby służył jako stopień dostępu do
samochodu.
Należy zwrócić uwagę, gdy
przyczepa jest połączona z
zaczepem kulowym, gdyż
otwieranie drzwi skrzydłowych
może być utrudnione. Konieczne
będzie jego odłączenie.
Otwieranie
GOTO DROGI
3

24
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
Od wewnątrz
Jeśli samochód jest w nią wyposażony,
pociągnąć tę klamkę do siebie, aby
otworzyć lewe skrzydło drzwi.
Otwieranie pod kątem około 180°
System ściągu umożliwia otworzenie
drzwi z około 90° do około 180°.
Pociągnąć żółtą dźwignię, gdy drzwi są
otwarte.
Podczas zamykania, ściąg
automatycznie ustawi się w
odpowiednim położeniu.Podczas postoju
z drzwiami tylnymi
otwartymi pod kątem
90°, zasłaniają one
tylne światła. W celu
zasygnalizowania
położenia pojazdu innym
użytkownikom drogi
poruszającym się w
tym samym kierunku,
którzy mogliby nie
zauważyć samochodu
na postoju, należy użyć
trójkąta bezpieczeństwa
lub innego elementu
przewidzianego w
przepisach Państwa
kraju.
Otwieranie

25
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
KLAPA DACHOWA
Belka

podporowa
Belka podporowa służy do
przewożenia długich przedmiotów, po
otworzeniu tylnej klapy dachu.
Opuścić belkę podporową podnosząc
dźwignię.
Poprowadzić belkę podporową aż do
słupka drzwi.
Przytrzymać długie przedmioty,
podnieść i ustawić belkę podporową
jedną ręką.
Upewnić się, czy belka jest prawidłowo
zablokowana poprzez naciśnięcie w
dół do momentu pokonania punktu
oporu i mocno przymocować ładunek. Zderzak tylny został wzmocniony,
by mógł służyć jako stopień przy
wchodzeniu do samochodu.
Nigdy nie jeździć z nieprawidłowo
umieszczoną belką podporową.
Wsporniki boczne mogą być używane
jako punkty mocowania.
-
opuścić czarną łopatkę, aby
zablokować klapę dachową.
Zablokowanie
klapy dachowej zapewnia
prawidłowe doleganie uszczelki,
uszczelnienie i wygłuszenie wnętrza.
Aby zamknąć klapę dachową:
-

sprawdzić prawidłowe
zablokowanie belki podporowej,
-


opuścić klapę dachową,
-


nacisnąć klapę (w dół), chwycić
pierścienie sprężynowe i umieścić
haczyki w siedziskach,
T

ylna klapa dachowa montowana jest
wyłącznie w pojazdach z drzwiami
skrzydłowymi.
Aby otworzyć tylną klapę dachową, należy:
- podnieść czarną łopatkę dźwigni,
-
odciążyć dźwignię naciskając klapę
dachową (w dół), a następnie wyjąć
haczyk,
-


podnieść klapę,
-


przekroczyć punkt oporu, aby
zablokować klapę za pomocą
podpórek.
Nigdy nie jeździć bez prawidłowo
założonych podpórek. Nigdy nie zawieszać przedmiotów na
tylnej klapie dachu.
Tylne drzwi blokują się wyłącznie przy
zamocowanej belce podporowej.
Jeżeli tylna klapa dachu jest otwarta,
należy uważać podczas przejeżdżania w
miejscach o ograniczonej wysokości.
Nie opierać długich przedmiotów
bezpośrednio na tylnych drzwiach.
Przestrzegać przepisów ruchu drogowego,
aby ostrzec innych użytkowników drogi.
Ograniczyć używanie tylnej klapy dachu
do krótkich przejazdów.
Otwieranie
GOTOWY DO DROGI
3

26
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
TYLNA KLAPA
Otwieranie
Od wewnątrz
(dźwignia bezpieczeństwa)
W przypadku usterki centralnego
zamka, umożliwia odryglowanie klapy
bagażnika od wewnątrz.
Włożyć mały śrubokręt do otworu,
między klapą i podłogą. Aby
odryglować zamek, przesunąć
zasuwkę w lewo i popchnąć klapę.
Od zewnątrz
Ryglowanie/odryglowanie wykonywane
jest za pomocą pilota zdalnego
sterowania.
Aby otworzyć, nacisnąć przycisk
znajdujący się pod osłoną, a następnie
podnieść klapę.
Specjalna rączka służy do zamknięcia
klapy z położenia górnego.
Opuścić klapę, aż do punktu
równowagi, a następnie popchnąć
klapę, aby się zamknęła.
Otwieranie

27
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
Jazda z zaryglowanymi
drzwiami może utrudnić służbom
ratunkowym dostanie się do
kabiny w sytuacjach awaryjnych.
CENTRALNY ZAMEK
Kabina

i przestrzeń ładunkowa
Przestrzeń ładunkowa
Ryglowanie podczas jazdy
Po uruchomieniu samochodu i
przekroczeniu prędkości około
10 km/h, system rygluje drzwi.
Pojawi się charakterystyczny dźwięk
centralnego zamka. Zapala się dioda
przycisku na panelu środkowym na
desce rozdzielczej.
W trakcie jazdy, każde otworzenie
drzwi powoduje całkowite odryglowanie
samochodu.
Bezpieczeństwo podczas jazdy
Pierwsze naciśnięcie
umożliwia centralne
zaryglowanie drzwi przednich i
tylnych, gdy są one zamknięte.
Drugie naciśnięcie umożliwia
odryglowanie centralne samochodu.
Sterowanie jest nieaktywne, jeżeli
samochód został zaryglowany za
pomocą pilota zdalnego sterowania lub
kluczyka od zewnątrz. Włączenie / wyłączenie funkcji
Po włączeniu zapłonu,
nacisnąć i przytrzymać ten
przycisk, aby włączyć lub
wyłączyć funkcję.
Kontrolka otwartych drzwi Jeżeli zapali się ta kontrolka,
sprawdzić, czy samochód jest
prawidłowo zamknięty.
Naciśnięcie umożliwia
zaryglowanie/odryglowanie
tylnych drzwi, bez względu na
stan zaryglowania kabiny.
Drzwi można zawsze otworzyć od
wewnątrz.
Dioda przycisku:
- miga, jeżeli samochód jest zaryglowany
na postoju, silnik wyłączony,
- zapala się, jeżeli samochód
jest zaryglowany i w momencie
włączenia zapłonu.
Otwieranie
GOTOWY DO DROGI
3

28
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
ZESTAW WSKAźNIKóW
T
arcze
1. Licznik kilometrów / mil.
2.
W
yświetlacz.
3.

Poziom paliwa, temperatura płynu
chłodzącego.
4.


Obrotomierz.
5.


Zerowanie licznika dziennego
przebiegu kilometrów / licznika
serwisowego.
6.


Potencjometr oświetlenia zestawu
wskaźników

.
Wyświetlacze
Poziom 1
Poziom 2
z ekranem dotykowym
Ekrany
Informacje dotyczące stanu
samochodu wyświetlane są w różnej
postaci, w zależności od wyposażenia
samochodu.
Stanowisko kierowcy

29
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015
Konsola środkowa z ekranem
Zestaw wskaźników bez ekranu-
Obrócić w lewo: wyświetla się tryb
24H lub 12H.
-


Obrócić w prawo, aby wybrać tryb
24H lub 12H.
-


Obrócić w lewo, aby zakończyć
ustawianie godziny

.
Po około 30
sekundach, wyświetlacz
powraca do bieżącego wyświetlania.
DATA I GODZINA
Konsola

środkowa bez ekranu
Aby ustawić godzinę na
zegarze, użyć lewego
przycisku w zestawie
wskaźników. Sekwencja wyświetlania
- godzina jest związana z
modelem (wersją). Dostęp do
ustawienia daty jest możliwy,
gdy wersja modelu proponuje
datę pisaną literami.
-

Obrócić w lewo: migają minuty
.
-

Obrócić w prawo, aby zwiększyć
minuty (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości minut).
-


Obrócić w lewo: migają godziny
.
-

Obrócić w prawo, aby zwiększyć
godziny (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości godzin).
Stanowisko kierowcy
GOTOWY DO DROGI
3

30
Partner-2-VU_pl_Chap03_Pret-a-partir_ed01-2015

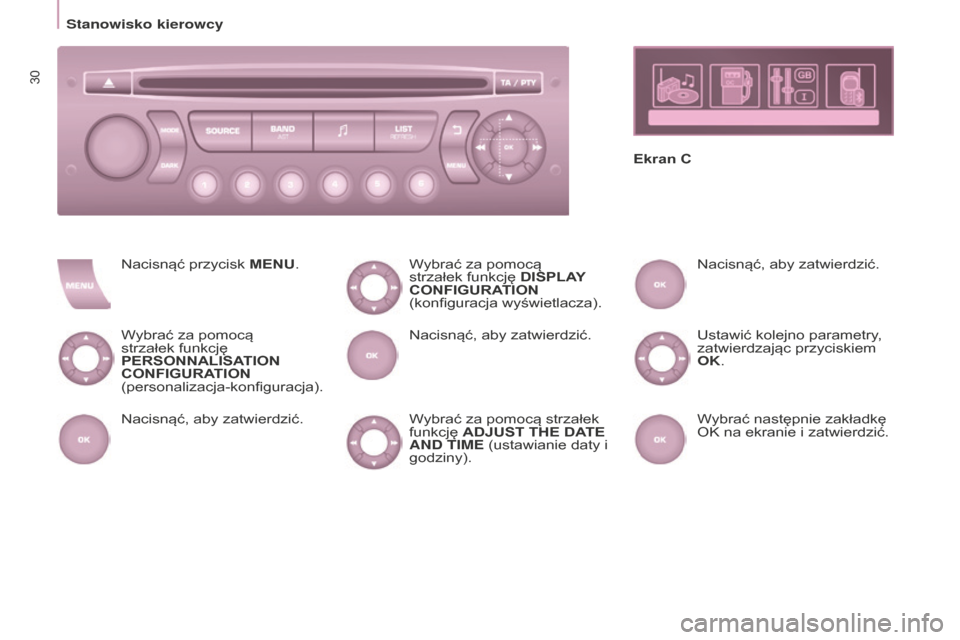

Ekran C
Nacisnąć przycisk MEN
u
.
Wybrać za pomocą
strzałek funkcję
PERSONNALISATION
CONFI
gu
RATION
(personalizacja-konfiguracja).
Nacisnąć, aby zatwierdzić. Wybrać za pomocą
strzałek funkcję DISPLAY
CONFI
gu
RATION
(konfiguracja wyświetlacza).
Nacisnąć, aby zatwierdzić.
Wybrać za pomocą strzałek
funkcję ADJ
u
ST T
h
E DATE
AND TIME (ustawianie daty i
godziny). Nacisnąć, aby zatwierdzić.
Ustawić kolejno parametry,
zatwierdzając przyciskiem
OK.
Wybrać następnie zakładkę
OK na ekranie i zatwierdzić.
Stanowisko kierowcy
