2015 Peugeot Partner Instrukcja Obsługi (in Polish)

119
Partner-2-VU_pl_Chap06_Accessoire_ed01-2015
hAK hOLOWNICZY TYP u
" ŁAB ę DZIA

SZYJA " DEMONTOWANY
NA KL u CZYK , BEZ uż YCIA NARZ ę DZI
Prezentacja
Hak holowniczy typu "łabędzia
szyja" można łatwo zamontować
i zdemontować. Czynności te nie
wymagają użycia narzędzi.
Zalecenia przy montażu i przed
przystąpieniem do użytkowania
Sprawdzić, czy "łabędzia szyja" jest
prawidłowo zablokowana, kontrolując
następujące punkty:
-

zielony znak pokrętła jest widoczny
,
-

zamek zabezpieczający pokrętła
jest skierowany do tyłu,
-


zamek zabezpieczający jest

zamknięty, a klucz wyjęty; nie moż-
na już poruszyć pokrętłem,
-

"łabędzia szyja" nie powinna w
ogóle poruszać się we wsporniku.
Podczas zaczepiania przyczepy nie
należy zapomnieć o podłączeniu
wiązki elektrycznej.
Montaż
Hak holowniczy
AKCESORIA
6

120
Partner-2-VU_pl_Chap06_Accessoire_ed01-2015
Podczas użytkowania
Nigdy nie odblokowywać
urządzenia dopóki do "łabędziej szyi"
przyczepiona jest przyczepa albo
zamontowano na niej bagażnik.
Po użytkowaniu
Podczas jazdy bez przyczepy
albo bez bagażnika na haku, "łabędzią
szyję" należy zdemontować i włożyć
zaślepkę do wspornika. Dotyczy to
zwłaszcza sytuacji, w których "łabędzia
szyja" mogłaby zasłaniać tablicę
rejestracyjną albo światła.Demontaż
Konserwacja
Prawidłowe działanie jest możliwe
tylko wtedy, gdy "łabędzia szyja" i jej
wspornik pozostają czyste.
Przed myciem samochodu strumieniem
pod wysokim ciśnieniem "łabędzią
szyję" należy zdemontować i włożyć
zaślepkę ochronną we wspornik.
Hak holowniczy

121
Partner-2-VU_pl_Chap06_Accessoire_ed01-2015
Radioodtwarzacze, zestaw
głośnomówiący, głośniki, zmieniarka
CD, nawigacja, USB Box, zestaw
wideo...
Bez względu na osprzęt audio i
telematyczny dostępny na rynku,
uwarunkowania techniczne związane
z montażem tego typu urządzeń
wymagają uwzględnienia parametrów
danego osprzętu oraz ich zgodności z
seryjnym wyposażeniem samochodu.
Szczegółowe informacje na ten
temat można uzyskać w ASO sieci
PEUGEOT. Aby nie blokować przestrzeni pod
pedałami:
-
należy prawidłowo zamocować
dywanik i mocowania,
-

nigdy nie kłaść jednego dywanika
na drugim.
Maksymalne obciążenie pałąków
dachowych
-

Galeria dachowa: 120
kg.
-

Pałąki poprzeczne na dachu:
100

kg.
-

Pałąki poprzeczne na relingach
wzdłużnych: 75

kg. Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych stanowiących
wyposażenie dodatkowe, z użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się z
przedstawicielem marki PEUGEOT.
W sieci PEUGEOT można uzyskać
dane techniczne nadajników (zakres
częstotliwości, maksymalna moc
wyjściowa, pozycja anteny, specjalne
warunki instalacji), które mogą zostać
zamontowane, zgodnie z Dyrektywą o
Kompatybilności Elektromagnetycznej
Sprzętu Samochodowego (2004/104/WE).
Przednie osłony przeciwbłotne, tylne
osłony przeciwbłotne, felgi aluminiowe
15/17- calowe, wykładzina nadkoli,
kierownica pokryta skórą, ...
Płyn do spryskiwacza szyb, produkty
do czyszczenia i konserwacji pojazdu
wewnątrz i na zewnątrz, zapasowe
żarówki, ...
Alarm antywłamaniowy, znakowanie
szyb, apteczka, kamizelka odblaskowa,
pomoc w parkowaniu przodem i
tyłem, trójkąt ostrzegawczy, śruby
przeciwkradzieżowe do felg ze stopu
lekkiego... Kompatybilne pokrowce na siedzenia
przednie wyposażone w poduszki
powietrzne, kanapa, dywanik gumowy,
dywanik wykładzinowy, łańcuchy
śniegowe, żaluzja, bagażnik rowerowy
na pokrywę bagażnika,....
Akcesoria
Wszystkie akcesoria i części zamiene zostały
przetestowane, spełniają wymagania dotyczące
niezawodności i bezpieczeństwa oraz są przystosowane
do Państwa samochodu. W ofercie znajduje się duży
wybór akcesoriów i części zamiennych.
gama wyposażenia
profesjonalnego
Katalog akcesoriów zawiera różne
wyposażenie, takie jak:
Ograniczniki ładunku

(wszystkie rodzaje).
Rolki załadunkowe.
Hak holowniczy, wiązka elektryczna
haka holowniczego: hak holowniczy
wymaga bezwzględnie montażu w
ASO sieci PEUGEOT.
Przegrody i kratki oddzielające,
zabezpieczenie wnętrza z gładkiego
drewna z podłogą antypoślizgową.
Kratki zabezpieczające.
Dostępna jest również inna gama,
obejmująca komfort, akcesoria
turystyczne i akcesoria do konserwacji:
Wyposażenie
AKCESORIA
6

122
Partner-2-VU_pl_Chap06_Accessoire_ed01-2015
Montaż wyposażenia lub
akcesoriów elektrycznych
niezatwierdzonych przez
Automobiles PEUGEOT może
spowodować usterkę elektroniki
Państwa samochodu. Aby tego
uniknąć, proponujemy zwrócenie
się do przedstawiciela marki, który
przedstawi gamę wyposażenia
lub akcesoriów dostosowanych do
Państwa samochodu.
W zależności od kraju przeznaczenia,
wyposażenie, takie jak: kamizelki
odblaskowe, trójkąty ostrzegawcze,
zapasowe żarówki, bezpieczniki,
alkomaty są obowiązkowym
wyposażeniem pojazdu.
Wyposażenie

123
Partner-2-VU_pl_Chap07_Verification_ed01-2015

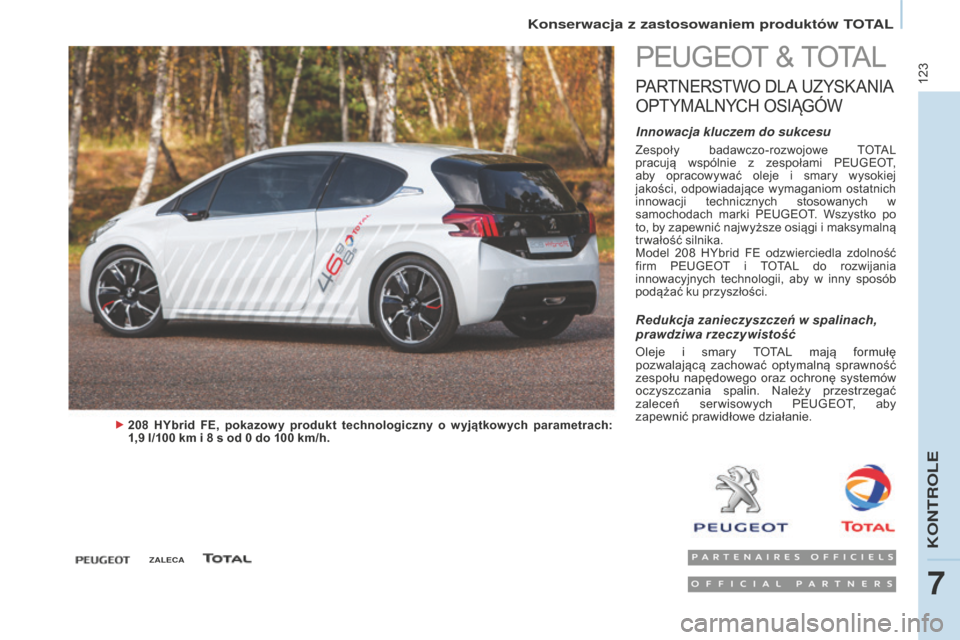

PEUGEOT & TOTAL
PARTNERSTWO DLA U ZYSK ANIA
O

PTYMALNYCH
OS
IĄG
óW
Innowacja kluczem do sukcesu
Zespoły badawczo-rozwojowe TOTAL
pracują wspólnie z zespołami PEUGEOT,
aby opracowywać oleje i smary wysokiej
jakości, odpowiadające wymaganiom ostatnich
innowacji technicznych stosowanych w
samochodach marki PEUGEOT. Wszystko po
to, by zapewnić najwyższe osiągi i maksymalną
trwałość silnika.
Model 208

H
Ybrid FE odzwierciedla zdolność
firm PEUGEOT i TOTAL do rozwijania
innowacyjnych technologii, aby w inny sposób
podążać ku przyszłości.
208 hYbrid FE, pokazow y produkt technologiczny o w yjątkow ych parametrach:
1,9 l/100 km i 8 s od 0 do 100 km/h.
Redukcja zanieczyszczeń w spalinach,
prawdziwa rzeczywistość
Oleje i smary TOTAL mają formułę
pozwalającą zachować optymalną sprawność
zespołu napędowego oraz ochronę systemów
oczyszczania spalin. Należy przestrzegać
zaleceń ser wisowych PEUGEOT, aby
zapewnić prawidłowe działanie.
ZALECA
Konserwacja z zastosowaniem produkt

124
Partner-2-VU_pl_Chap07_Verification_ed01-2015
OTWIERANIE POKRYWY SILNIKA
Podpórka

pokrywy silnika
Zamocować podpórkę w gnieździe,
zaznaczonym na blasze po lewej
stronie samochodu, aby utrzymać
pokrywę w otwartym położeniu.
Przed zamknięciem pokrywy, wpiąć
podpórkę na swoje miejsce, bez
dużego nacisku.
Od zewnątrz
Podnieść lekko pokrywę i wsunąć pod
spód rękę, dłonią do dołu, aby dostać
się do łopatki.
Popchnąć ręką łopatkę w lewo.
Otworzyć pokrywę.
Od wewnątrz
Pociągnąć do siebie dźwignię,
znajdującą się pod deską rozdzielczą.
Pokrywa silnika jest odryglowana.
Zamykanie
Opuścić pokrywę i puścić ją
w końcowej fazie. Sprawdzić
zablokowanie pokrywy.
Nie otwierać pokrywy przy silnym
wietrze.
Otwieranie pokrywy silnika

125
Partner-2-VU_pl_Chap07_Verification_ed01-2015
SILNIK BENZYNOWY
1. Zbiornik spryskiwacza przedniej
szyby.
2.

Skrzynka bezpieczników
.
3.

Zbiornik płynu chłodzącego silnika. Końcówki akumulatora:
+


Punkt metalowy dodatni.
-


Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod pokrywą silnika należy być ba

rdzo
ostrożnym.
4. Zbiornik płynu hamulcowego i do
sprzęgła.
5.

Filtr powietrza.
6.


Ręczny wskaźnik poziomu oleju.7.

Wlew oleju silnikowego.
8.
Zbiornik płynu układu
kierowniczego ze wspomaganiem.
Pod pokrywą silnika
KONTROLE
7

126
Partner-2-VU_pl_Chap07_Verification_ed01-2015
SILNIK DIESLA
4. Zbiornik płynu hamulcowego i do
sprzęgła.
5.

Filtr powietrza.
6.


Ręczny wskaźnik poziomu oleju. 7.

Wlew oleju silnikowego.
8.
Zbiornik płynu układu
kierowniczego ze wspomaganiem.
9.


Pompa zasysająca.
1.

Zbiornik płynu spryskiwacza
przedniej szyby
.
2.

Skrzynka bezpieczników

.
3.

Zbiornik płynu chłodzącego silnika. Końcówki akumulatora:
+


Punkt metalowy dodatni.
-


Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod pokrywą silnika należy być ba

rdzo ostrożnym.
Pod pokrywą silnika
