Page 73 of 193

71
Bipper_cs_Chap04_ergonomie_ed02-2014
ODMRAZOVÁNÍ A ODMLŽOVÁNÍ
Čelní sklo
Větrací výstupy, umístěné na spodním okraji
čelního skla, a boční difuzory pro dveřní
okna zvyšují účinnost funkce elektrického
odmrazování a odmlžování. Nezakrývejte
těchto osm výstupů vzduchu.
Ruční klimatizace je vybavena pylovým
filtrem a funkcí obíhání vnitřního vzduchu.
Pylový filtr umožňuje nepřetržité a účinné
zachytávání prachových částic.
Poloha obíhání vnitřního vzduchu
(aktivovatelná řidičem nebo spolujezdcem)
umožňuje izolovat kabinu od vnějšího
ovzduší. Použití této polohy musí být
krátkodobé, za jízdy musí být normálně
ovladač v poloze otevřeného přívodu
vnějšího vzduchu.Ruční režim
Nastavte ovladač na toto seřízení
rozdělení proudu vzduchu.
Pro účinnější a rychlejší
odmrazení a odmlžení čelního
skla :-
zvyšte rychlost ventilátoru
vzduchu,
Návrat do polohy vstupu vnějšího
vzduchu umožňuje přivést čerstvý
vzduch do kabiny. Odmrazování zadního okna a zpětných
zrcátek
Odmrazování funguje jen za
chodu motoru.
j edno stisknutí
tohoto tlačítka aktivuje rychlé
odmlžování / odmrazování
zadního okna a zpětných zrcátek. Funkce
se zastaví automaticky pro zabránění
nadměrné spotřebě elektrické energie.
Přeruší se při zastavení motoru. Funkci je
možno vypnout stisknutím tohoto tlačítka.
-
přepněte dočasně ovladač
přívodu vnějšího vzduchu
do polohy obíhání vnitřního
vzduchu.
4
ERGONOMIE a POHODL\315
Větrání
Page 74 of 193
72
Bipper_cs_Chap04_ergonomie_ed02-2014
PŘÍJEMNÉ VĚTRÁNÍ
Doporučení
pro seřízení ovladačů v interiéru
Přeji si... Topení nebo ručně ovládaná klimatizace
Rozdělení proudu vzduchu Rychlost
ventilátoru Obíhání vnitřního vzduchu /
Vstup vnějšího vzduchu TeplotaRuční ovladač
A/C
TOPENÍ
CHLAZENÍ
ODMLŽENÍ SKEL
ODMRAZENÍ SKEL
Větrání
Page 75 of 193

73
Bipper_cs_Chap04_ergonomie_ed02-2014
SPRÁVNÉ POUŽÍVÁNÍ KLIMATIZACE
Aby se systém uchoval v bezvadném
stavu, zapínejte ho nejméně jedenkrát
či dvakrát měsíčně, na alespoň 5
až 10 min.
Nechte pravidelně provádět výměnu filtrů
(vzduchový filtr a pylový filtr). Vyžadují-li to
podmínky okolního prostředí, vyměňujte je
dvakrát častěji.
Při chlazení vzduchu dochází ke kondenzaci
par a nashromážděná voda vytéká pod
vozidlo, proto se pod ním po zastavení může
objevit loužička.
j
estliže zařízení nechladí, nepoužívejte ho
a obraťte se na servisní síť P
e UG e O t
nebo
na jiný odborný servis.VĚTRACÍ VÝSTUPY
Pro optimální rozdělení vháněného proudu
teplého a studeného vzduchu je vozidlo
vybaveno:
-
2
středovými směrovatelnými výstupy
vzduchu,
-
2
bočními směrovatelnými a
uzavíratelnými výstupy vzduchu,
-
2
výstupy vzduchu k podlaze vozidla.
Aby byla klimatizace účinná, musí být
používána při zavřených oknech. Nicméně,
jestliže je po delším stání vozidla na slunci
teplota v interiéru příliš vysoká, neváhejte
vyvětrat krátce kabinu otevřením oken.
Aby bylo rozdělování vzduchu rovnoměrné,
dbejte na průchodnost mřížky vstupu
vnějšího vzduchu, umístěné na spodním
kraji čelního skla, bočních a středních
větracích výstupů, výstupů vzduchu na
podlaze a odsávání vzduchu v zadní části
vozidla.
Klimatizace je užitečná ve všech ročních
obdobích, protože odstraňuje vlhkost ze
vzduchu.
4
ERGONOMIE a POHODL\315
Větrání
Page 76 of 193

74
Bipper_cs_Chap04_ergonomie_ed02-2014
tyto ovladače jsou umístěné na středové konzole.
Klimatizace
Režim klimatizace je funkční pouze při
běžícím motoru. Dioda je rozsvícená.
Předvolení teploty
Umístění ovladače :
-
na modrou barvu zapne přívod
chladného vzduchu,
Rychlost ventilátoru
Intenzita vzduchu vháněného
větracími výstupy může být nastavena
od nejslabší 1
po nejsilnější 4 .
Pro dosažení příjemného pohodlí
nezapomeňte použít tento ovladač. Pro vypnutí
ventilátoru nastavte ovladač do polohy 0 .
Otáčením ovladače nastavte
proudění vzduchu:
bočními a prostředními větracími
výstupy,
bočními a prostředními větracími
výstupy a směrem k nohám
cestujících,
směrem k nohám cestujících,
směrem k čelnímu sklu, předním
bočním oknům a k nohám
cestujících,
směrem k čelnímu sklu.
Stiskněte ovladač ventilátoru
vzduchu. Dioda se rozsvítí.
Aby byla umožněna činnost
klimatizace, nesmí být ovladač
ventilátoru vzduchu v poloze nulové dodávky 0 .
Otáčením ovladače nastavte požadovanou
polohu. -
na červenou barvu zapne
topení v interiéru.
Rozdělování proudu vzduchu
Větrání
Page 77 of 193
75
Bipper_cs_Chap04_ergonomie_ed02-2014
Přívod vnějšího vzduchu
tato poloha slouží pro běžné
používání systému.
Obíhání vnitřního vzduchu
tato poloha musí být využívána
jen dočasně.
Při použití současně se zapnutou
klimatizací a rychlostí ventilátoru
nastavenou od 1
do 4
umožňuje obíhání
vnitřního vzduchu dosáhnout požadovaného
pohodlí jak při topení, tak při ochlazování.
Poloha obíhání izoluje dočasně kabinu od
vnějších nepříjemných pachů a kouře. V této
poloze se rovněž urychlí odmrazování skel.
Po návratu do normálních podmínek
nastavte znovu ovladač do polohy přívodu
vnějšího vzduchu, která umožňuje obnovit
vzduch v kabině a odmlžit skla.
toto je
normální provozní poloha, kterou je třeba
upřednostňovat.
4
ERGONOMIE a POHODL
Page 78 of 193
76
Bipper_cs_Chap04_ergonomie_ed02-2014

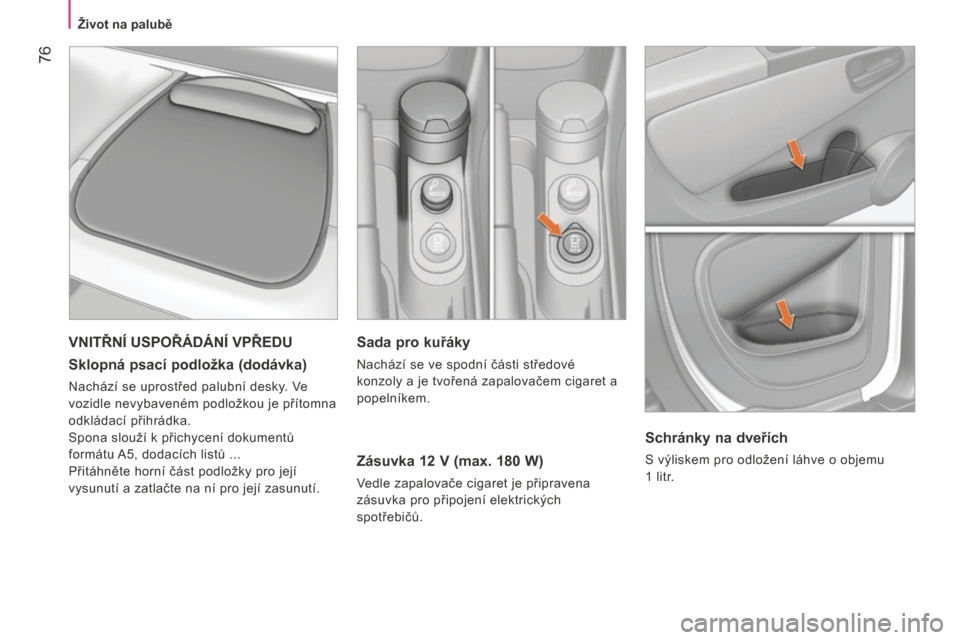

Sada pro kuřáky
Nachází se ve spodní části středové
konzoly a je tvořená zapalovačem cigaret a
popelníkem.
Zásuvka 12 V (max. 180 W)
Vedle zapalovače cigaret je připravena
zásuvka pro připojení elektrických
spotřebičů.
VNITŘNÍ USPOŘÁDÁNÍ VPŘEDU
Sklopná psací podložka (dodávka)
Nachází se uprostřed palubní desky. Ve
vozidle nevybaveném podložkou je přítomna
odkládací přihrádka.
Spona slouží k přichycení dokumentů
formátu A5, dodacích listů ...
Přitáhněte horní část podložky pro její
vysunutí a zatlačte na ní pro její zasunutí.
Schránky na dveřích
S výliskem pro odložení láhve o objemu
1
litr.
Život na palubě
Page 79 of 193
77
Bipper_cs_Chap04_ergonomie_ed02-2014
Sluneční clona
Pro zabránění oslňování zpředu sklopte a
nasměrujte clonu dolů.
Na sluneční cloně řidiče je úchyt pro
zasunutí lístků pro placení mýtného, karet ...
Sluneční clona spolujezdce může obsahovat
kosmetické zrcátko.
Odkládací skřínka
Pro otevření nadzvedněte madlo.
Může v ní být uložen notebook.
j
e v ní uložena dokumentace k vozidlu.
Přihrádka na brýle (kombi)
Nad dveřmi řidiče máte k dispozici přihrádku
na brýle.
Přihrádku otevřete zatažením za střední část.
4
ERGONOMIE a POHODL\315
Život na palubě
Page 80 of 193

78
Bipper_cs_Chap04_ergonomie_ed02-2014
USPOŘÁDÁNÍ NÁKLADOVÉHO
PROSTORU
Upevňovací oka
Na podlaze vzadu máte k dispzici 6 ok,
určených k upevnění nákladu. Z bezpečnostních důvodů je pro případ
prudkého brzdění doporučeno umístit
těžké předměty co nejvíce dopředu, do
blízkosti místa řidiče.
Úložná schránka
V levé zadní části nákladového prostoru je
připravená úložná schránka.
Přenosná svítilna
V pravé zadní části nákladového prostoru máte
k dispozici magnetickou přenosnou svítilnu.
Vysuňte přenosnou svítilnu z podstavce
stisknutím tlačítka a poté jejím otočením o
90
stupňů směrem dolů.
Pro rozsvícení svítilny posuňte přepínač
směrem dopředu.
Pro výměnu 4
elektrických článků (typu
NiMH) sundejte ochranný kryt na přenosné
svítilně.
Při zpětné instalaci přenosné svítilny ji
zasuňte do jejího podstavce a otočte
směrem nahoru.
Svislá žebřinová přepážka
Svislá žebřinová přípážka za sedadlem
řidiče jej chrání před nebezpečím posunu
nákladu.
Přepážky
jako doplňkové vybavení pro Vaši lehkou
dodávku nabízíme neprosklené a prosklené
přepážky, neprosklené přepážky sahající
do poloviny výšky s mřížkou a modulární
svislou mřížku.
V nákladovém prostoru je zakázán
převoz osob.
j
e doporučeno zajistit náklad jeho
pevným upevněním k okům na podlaze
vozidla. Akumulátory přenosné svítilny se během
jízdy automaticky dobíjejí.
Ve středu podstavce přenosné svítilny je
umístěno doplňkové osvětlení (viz část
"Vnitřní osvětlení").
Život na palubě
