2015 OPEL MOVANO_B Manual de Instrucciones (in Spanish)

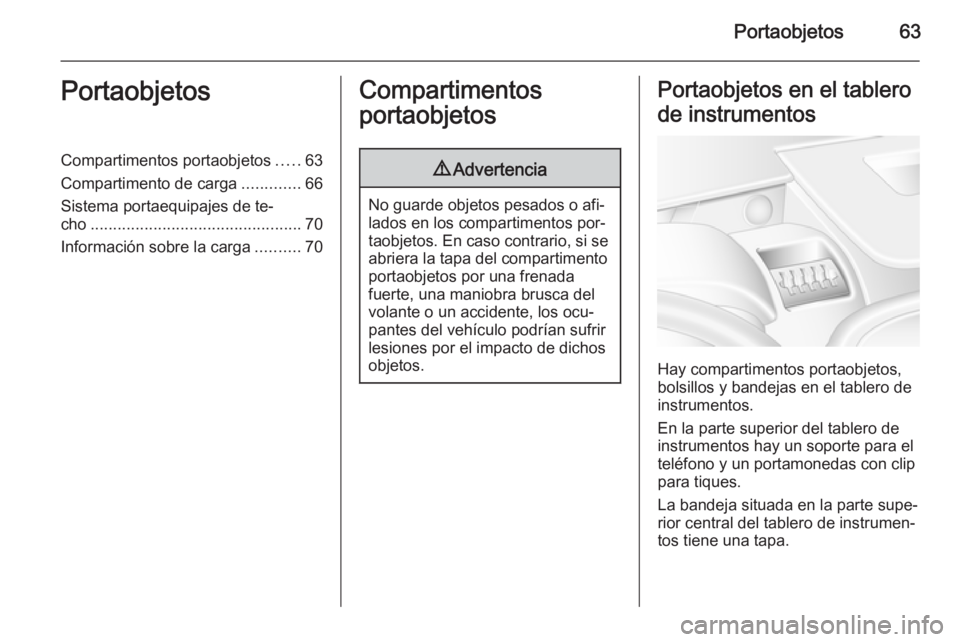

Portaobjetos63PortaobjetosCompartimentos portaobjetos.....63
Compartimento de carga .............66
Sistema portaequipajes de te‐
cho ............................................... 70
Información sobre la carga ..........70Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o afi‐
lados en los compartimentos por‐
taobjetos. En caso contrario, si se abriera la tapa del compartimento
portaobjetos por una frenada
fuerte, una maniobra brusca del
volante o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de dichos
objetos.
Portaobjetos en el tablero
de instrumentos
Hay compartimentos portaobjetos,
bolsillos y bandejas en el tablero de
instrumentos.
En la parte superior del tablero de
instrumentos hay un soporte para el
teléfono y un portamonedas con clip para tiques.
La bandeja situada en la parte supe‐
rior central del tablero de instrumen‐
tos tiene una tapa.

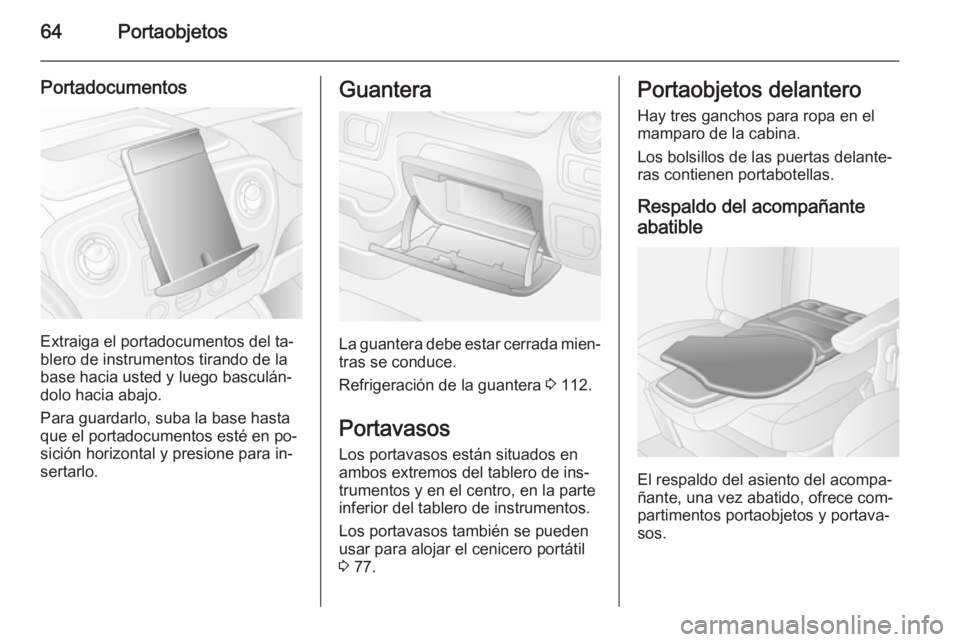

64Portaobjetos
Portadocumentos
Extraiga el portadocumentos del ta‐
blero de instrumentos tirando de la
base hacia usted y luego basculán‐
dolo hacia abajo.
Para guardarlo, suba la base hasta
que el portadocumentos esté en po‐
sición horizontal y presione para in‐
sertarlo.
Guantera
La guantera debe estar cerrada mien‐
tras se conduce.
Refrigeración de la guantera 3 112.
Portavasos Los portavasos están situados en
ambos extremos del tablero de ins‐
trumentos y en el centro, en la parte
inferior del tablero de instrumentos.
Los portavasos también se puedenusar para alojar el cenicero portátil
3 77.
Portaobjetos delantero
Hay tres ganchos para ropa en el
mamparo de la cabina.
Los bolsillos de las puertas delante‐
ras contienen portabotellas.
Respaldo del acompañanteabatible
El respaldo del asiento del acompa‐
ñante, una vez abatido, ofrece com‐
partimentos portaobjetos y portava‐
sos.

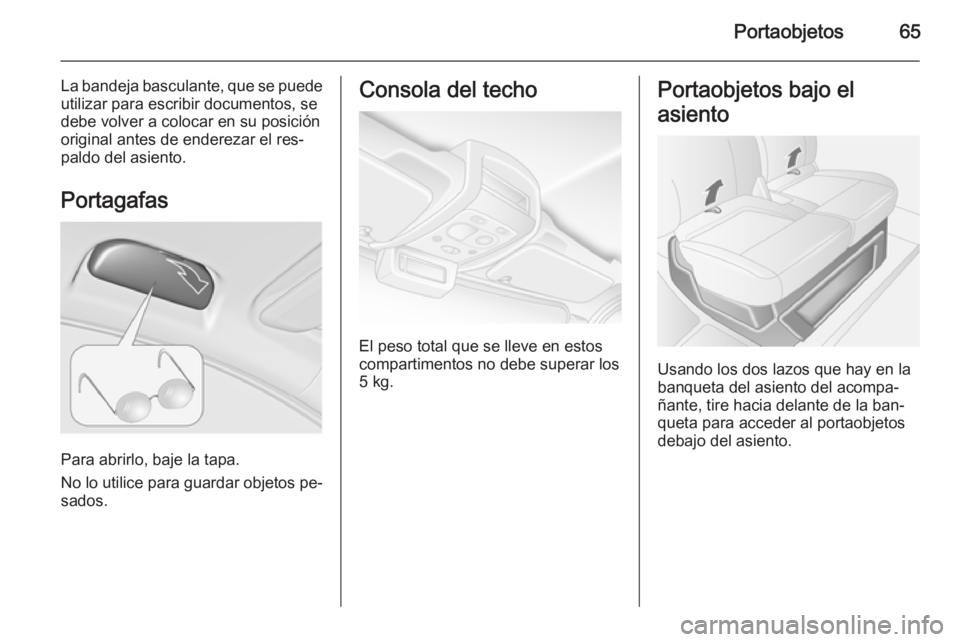

Portaobjetos65
La bandeja basculante, que se puedeutilizar para escribir documentos, se
debe volver a colocar en su posición
original antes de enderezar el res‐
paldo del asiento.
Portagafas
Para abrirlo, baje la tapa.
No lo utilice para guardar objetos pe‐ sados.
Consola del techo
El peso total que se lleve en estos
compartimentos no debe superar los
5 kg.
Portaobjetos bajo el
asiento
Usando los dos lazos que hay en la
banqueta del asiento del acompa‐ ñante, tire hacia delante de la ban‐
queta para acceder al portaobjetos
debajo del asiento.

66PortaobjetosPortaobjetos sobre la
cabina
El peso total de la carga que se lleve
en este compartimento no debe su‐ perar los 35 kg.
Portaobjetos trasero
Bus
Se pueden guardar objetos en las
bandejas portaobjetos del techo, en‐
cima de los asientos traseros de los
pasajeros.
El peso total en cada bandeja porta‐ objetos no debe superar los 35 kg.
Compartimento de
carga
Argollas
Las argollas están montadas en el
piso del compartimento de carga y
sirven para sujetar la carga con co‐
rreas de amarre o una red portaobje‐
tos.
La fuerza máxima aplicada a las ar‐
gollas no debe exceder los 5000 N
a 30°.
Argollas desmontables
Para cambiarlas de posición, pre‐
sione sobre el tapón central y deslice
la argolla hasta la posición deseada.
Asegúrese de que la argolla enclave
correctamente en el alojamiento.
Información sobre la carga 3 70.
Sistema organizador de la
carga
Pared de separación móvil La pared de separación móvil se puede utilizar entre los carriles del
piso y del techo.

Portaobjetos67
Para moverla, baje el pestillo para
desbloquearlo y coloque la pared se‐ gún sea necesario. Asegúrese de
que el pestillo quede enclavado y de
que la pared de separación esté en
posición vertical.Guarde la pared de separación en un
lado del compartimento de carga
cuando no la utilice.
Barras de bloqueo telescópicas
Las barras de bloqueo telescópicas
se pueden utilizar en posición vertical u horizontal.
Asegúrese de que las barras de blo‐
queo estén bien enclavadas en los
carriles de carga antes de cargar el
vehículo.
Para soltarlas, presione sobre el cie‐ rre y deslice la barra al mismo tiempo.
Carga máxima: 100 daN / 700mm.

68Portaobjetos
Cinchas de trinquete
Utilizando las cinchas de trinquete
apropiadas, se pueden asegurar los
objetos a las argollas desmontables
en los carriles de carga laterales o del
piso.
La carga máxima para los carriles del
piso es de 500 daN / 700 mm.
La carga máxima para los carriles la‐
terales es de 100 daN / 700 mm.
Argollas desmontables 3 66 , Informa‐
ción sobre la carga 3 70.
Red de seguridad
Baje la red de seguridad de la zona
del techo y fíjela a las argollas 3 66.
Ajuste la tensión de las correas para
asegurarse de que la carga esté su‐
jeta.
Cuando no se utilice la red de segu‐
ridad, debería guardarse en la zona
del techo.
Información sobre la carga 3 70.

Portaobjetos69Triángulo de advertencia
El triángulo de advertencia puede ir
alojado en el espacio que hay debajo de los asientos delanteros.
Portaobjetos bajo el asiento 3 65.
Botiquín El botiquín puede ir alojado en el es‐
pacio que hay debajo de los asientos
delanteros o en la consola del techo.
Si el botiquín está guardado en la
consola del techo, habrá una etiqueta indicativa en la misma.
Portaobjetos bajo el asiento 3 65.
Consola del techo 3 65.
Extintor El extintor puede ir alojado en el es‐
pacio que hay debajo de los asientos delanteros.
Usando los dos lazos que hay en la
banqueta del asiento, tire hacia de‐
lante de la banqueta para acceder.
Un extintor adicional puede ir situado en el panel de la puerta delantera.
Como indicación visible de esto, hay una etiqueta de advertencia en la
consola del techo.

70PortaobjetosSistema portaequipajes
de techo
Portaequipajes de techo
Por motivos de seguridad y para evi‐
tar daños en el techo, se recomienda
usar el sistema de portaequipajes de
techo homologado para su vehículo.
Siga las instrucciones de montaje y
desmonte el portaequipajes cuando
no se vaya a utilizar.Información sobre la
carga
■ En el compartimento de carga, los objetos pesados deben distribuirse
uniformemente y colocarse lo más
hacia delante posible. Si se pueden apilar los objetos, los más pesadosdeben colocarse abajo.
■ Asegure los objetos con correas de
amarre fijadas a las argollas 3 66.
■ Sujete los objetos sueltos en el compartimento de carga para evitar
que se muevan.
■ La carga no debe obstaculizar el accionamiento de los pedales, el
freno de estacionamiento o la pa‐
lanca selectora del cambio, ni im‐
pedir la libertad de movimientos del conductor. No se deben dejar ob‐
jetos sueltos en el habitáculo.
■ No conduzca con el compartimento
de carga abierto. Además, la placa de matrícula sólo se puede ver e
iluminar correctamente si las puer‐
tas están cerradas.9 Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien su‐
jeta. En caso contrario, los objetos
podrían salir lanzados por el inte‐
rior del vehículo y causar lesiones personales o daños en la carga yel vehículo.
■ La carga útil es la diferencia entre el peso máximo autorizado del ve‐
hículo (véase la placa de caracte‐
rísticas 3 191) y el peso en vacío
según norma CE.
Para calcular la carga útil, intro‐ duzca los datos de su vehículo en
la tabla de pesos que figura al prin‐
cipio de este manual.
El peso en vacío según norma CE
incluye los pesos calculados para
el conductor (68 kg), el equipaje
( 7 kg) y todos los líquidos (depósito
lleno al 90 %).
El equipamiento opcional y los ac‐ cesorios aumentan el peso en va‐
cío.
