Page 105 of 225

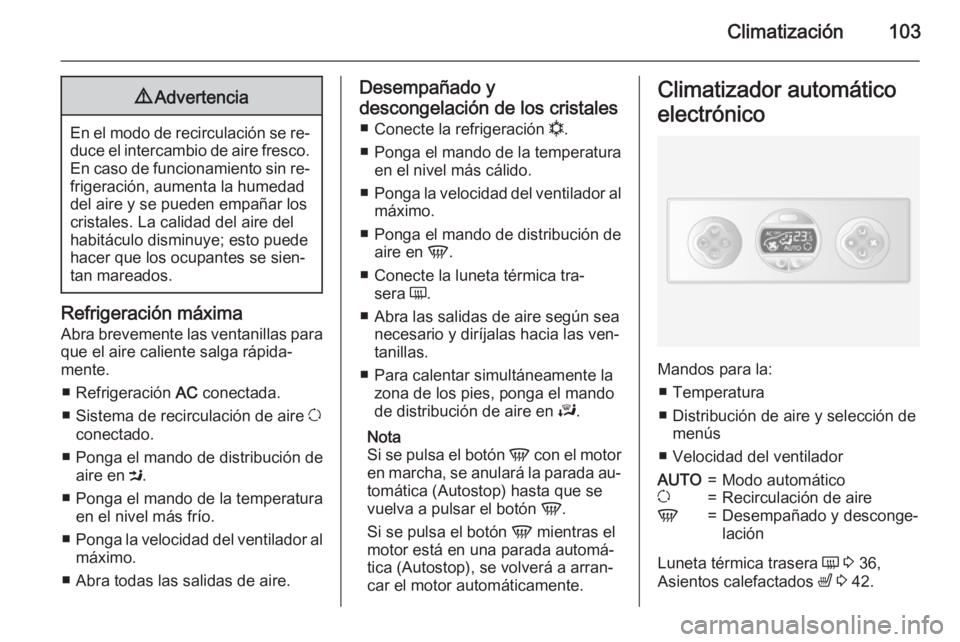

Climatización1039Advertencia
En el modo de recirculación se re‐
duce el intercambio de aire fresco. En caso de funcionamiento sin re‐
frigeración, aumenta la humedad
del aire y se pueden empañar los
cristales. La calidad del aire del
habitáculo disminuye; esto puede
hacer que los ocupantes se sien‐
tan mareados.
Refrigeración máxima
Abra brevemente las ventanillas para
que el aire caliente salga rápida‐ mente.
■ Refrigeración AC conectada.
■ Sistema de recirculación de aire u
conectado.
■ Ponga el mando de distribución de aire en M.
■ Ponga el mando de la temperatura en el nivel más frío.
■ Ponga la velocidad del ventilador al
máximo.
■ Abra todas las salidas de aire.
Desempañado y
descongelación de los cristales ■ Conecte la refrigeración n.
■ Ponga el mando de la temperatura en el nivel más cálido.
■ Ponga la velocidad del ventilador al
máximo.
■ Ponga el mando de distribución de aire en V.
■ Conecte la luneta térmica tra‐ sera Ü.
■ Abra las salidas de aire según sea necesario y diríjalas hacia las ven‐
tanillas.
■ Para calentar simultáneamente la zona de los pies, ponga el mando
de distribución de aire en J.
Nota
Si se pulsa el botón V con el motor
en marcha, se anulará la parada au‐
tomática (Autostop) hasta que se
vuelva a pulsar el botón V.
Si se pulsa el botón V mientras el
motor está en una parada automá‐
tica (Autostop), se volverá a arran‐
car el motor automáticamente.Climatizador automático
electrónico
Mandos para la: ■ Temperatura
■ Distribución de aire y selección de menús
■ Velocidad del ventilador
AUTO=Modo automáticou=Recirculación de aireV=Desempañado y desconge‐
lación
Luneta térmica trasera Ü 3 36,
Asientos calefactados ß 3 42.
Page 106 of 225

104Climatización
Se regula automáticamente la tem‐
peratura preseleccionada. En el
modo automático, la velocidad del
ventilador y la distribución de aire re‐
gulan automáticamente el caudal de
aire.
El sistema se puede adaptar manual‐
mente mediante el uso de los mandos
de distribución y de caudal de aire.
El climatizador automático electró‐
nico sólo funciona plenamente con el motor en marcha.
Para un correcto funcionamiento, no
tape el sensor del tablero de instru‐
mentos.
Modo automático
Ajuste básico para el máximo confort:
■ Pulse el botón AUTO.
■ Abra todas las salidas de aire.
■ AC conectado.
■ Ajuste la temperatura deseada.
Preselección de la temperatura
Las temperaturas se pueden ajustar
al valor deseado.Por motivos de confort, cambie la
temperatura sólo en pequeños incre‐
mentos.Rojo=calienteAzul=frío
La calefacción no será totalmente
efectiva hasta que el motor haya al‐
canzado la temperatura normal de
funcionamiento.
Si se ajusta la temperatura mínima de 15 ℃, el climatizador automático
electrónico funciona a la máxima po‐
tencia de refrigeración.
Si se ajusta la temperatura máxima
de 27 ℃, el climatizador automático
electrónico funciona a la máxima po‐
tencia de calefacción.
Nota
Si se va a reducir la temperatura por
motivos de confort de climatización,
es posible que se inhiba una parada automática o que el motor vuelva a
arrancar automáticamente cuando la refrigeración está conectada.
Sistema stop-start 3 117.
Velocidad del ventilador
La velocidad del ventilador seleccio‐
nada se indica mediante x en la pan‐
talla.
Si se desconecta el ventilador, el aire
acondicionado también se desactiva.
Para volver al modo automático:
Pulse el botón AUTO.
Desempañado y
descongelación de los cristales
Pulse el botón V.
La temperatura y la distribución del
aire se regulan automáticamente, el
ventilador funciona a una velocidad
alta.
Para volver al modo automático:
pulse el botón V o AUTO .
Nota
Si se pulsa el botón V con el motor
en marcha, se anulará la parada au‐
tomática (Autostop) hasta que se
vuelva a pulsar el botón V.
Si se pulsa el botón V mientras el
motor está en una parada automá‐
tica (Autostop), se volverá a arran‐
car el motor automáticamente.
Page 107 of 225

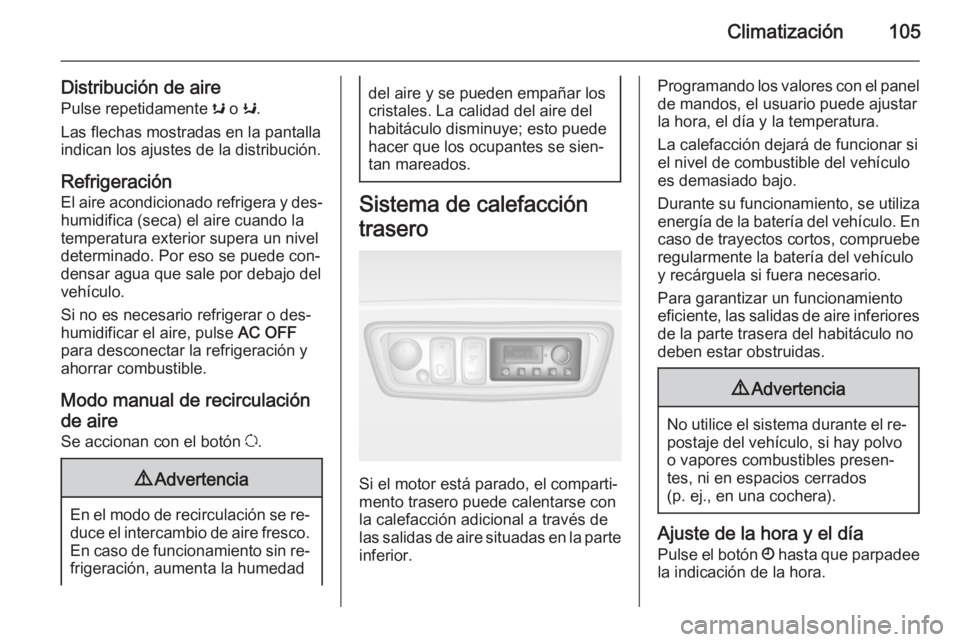

Climatización105
Distribución de airePulse repetidamente s o K.
Las flechas mostradas en la pantalla indican los ajustes de la distribución.
Refrigeración
El aire acondicionado refrigera y des‐ humidifica (seca) el aire cuando la
temperatura exterior supera un nivel
determinado. Por eso se puede con‐
densar agua que sale por debajo del
vehículo.
Si no es necesario refrigerar o des‐
humidificar el aire, pulse AC OFF
para desconectar la refrigeración y
ahorrar combustible.
Modo manual de recirculación
de aire Se accionan con el botón u.9 Advertencia
En el modo de recirculación se re‐
duce el intercambio de aire fresco.
En caso de funcionamiento sin re‐
frigeración, aumenta la humedad
del aire y se pueden empañar los
cristales. La calidad del aire del
habitáculo disminuye; esto puede
hacer que los ocupantes se sien‐
tan mareados.
Sistema de calefacción
trasero
Si el motor está parado, el comparti‐
mento trasero puede calentarse con
la calefacción adicional a través de
las salidas de aire situadas en la parte
inferior.
Programando los valores con el panel de mandos, el usuario puede ajustar
la hora, el día y la temperatura.
La calefacción dejará de funcionar si
el nivel de combustible del vehículo es demasiado bajo.
Durante su funcionamiento, se utiliza
energía de la batería del vehículo. En caso de trayectos cortos, compruebe
regularmente la batería del vehículo
y recárguela si fuera necesario.
Para garantizar un funcionamiento eficiente, las salidas de aire inferiores
de la parte trasera del habitáculo no
deben estar obstruidas.9 Advertencia
No utilice el sistema durante el re‐
postaje del vehículo, si hay polvo
o vapores combustibles presen‐
tes, ni en espacios cerrados
(p. ej., en una cochera).
Ajuste de la hora y el día
Pulse el botón Ö hasta que parpadee
la indicación de la hora.
Page 108 of 225

106Climatización
Si la alimentación de la batería del
vehículo se ha interrumpido antes de
su uso, pulse brevemente el botón
m o n hasta que parpadee la indi‐
cación de la hora.
Ajuste la hora con el botón m o n .
La hora queda ajustada cuando la in‐ dicación deja de parpadear.
A continuación, parpadeará la indica‐
ción del día: ajuste el día con el botón m o n .
El día queda ajustado cuando la indi‐ cación deja de parpadear.
La pantalla permanecerá iluminada
durante unos 15 segundos después
de desconectar el encendido.
Accionamiento de la calefacción
adicional del compartimento
trasero Pulse el botón Y para accionar la ca‐
lefacción. Aparecerá el testigo Y en la
pantalla para indicar que la calefac‐
ción está funcionando.Cambio del tiempo programado
de funcionamiento
Con la calefacción desconectada (el
testigo Y está apagado en la panta‐
lla), pulse el botón m hasta que par‐
padee en la pantalla el periodo de
tiempo programado para el funciona‐
miento de la calefacción.
Utilice el botón m o n para ajustar
la duración del modo de calefacción. La duración queda ajustada cuando
la indicación se apaga.
Programación del modo de
calefacción
Se pueden almacenar hasta tres pro‐ gramas para la conexión automática
de la calefacción.
Pulse el botón P el número de veces
apropiado para seleccionar el pro‐
grama deseado.
Pulse brevemente el botón m o n ;
la hora programada parpadeará en la pantalla.Ajuste la hora deseada con el botón
m o n ; luego, en cuanto la indica‐
ción de la hora deje de parpadear,
ajuste el día con el botón m o n .
La hora y el día quedan ajustados cuando la indicación deja de parpa‐
dear.
Recuperar un modo
programado Para activar un programa guardado,
pulse el botón P hasta que el número
correspondiente aparezca en la pan‐
talla.
Posición de modo neutro o no
programado
Pulse el botón P hasta que no sea vi‐
sible ningún número de programa en
la pantalla.
Ajuste de la temperatura Para ajustar la temperatura de la ca‐
lefacción, gire el botón situado en el
panel de mandos.
Page 109 of 225

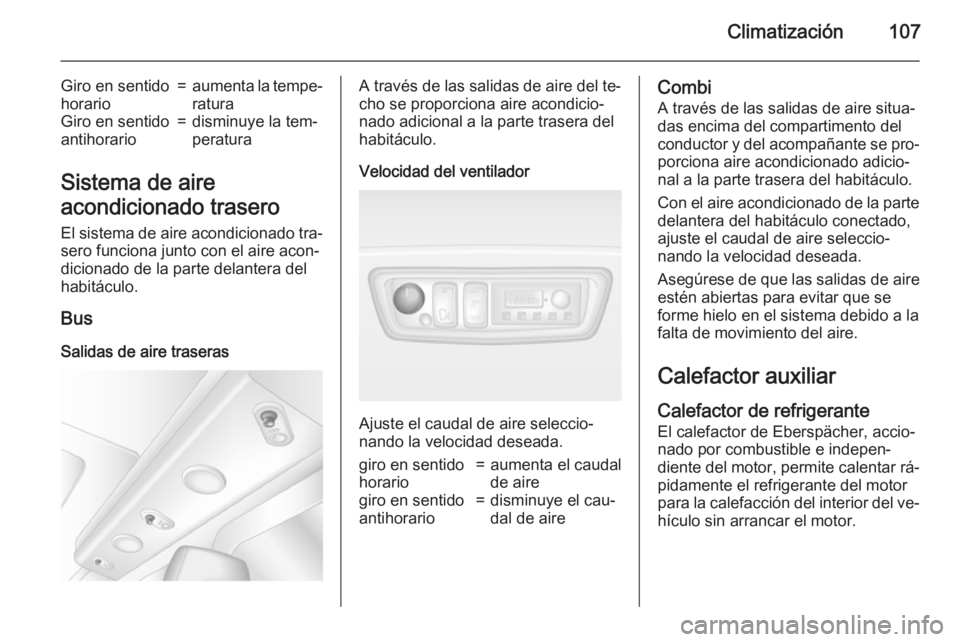

Climatización107
Giro en sentido
horario=aumenta la tempe‐ raturaGiro en sentido
antihorario=disminuye la tem‐
peratura
Sistema de aire
acondicionado trasero
El sistema de aire acondicionado tra‐
sero funciona junto con el aire acon‐
dicionado de la parte delantera del
habitáculo.
BusSalidas de aire traseras
A través de las salidas de aire del te‐ cho se proporciona aire acondicio‐
nado adicional a la parte trasera del
habitáculo.
Velocidad del ventilador
Ajuste el caudal de aire seleccio‐
nando la velocidad deseada.
giro en sentido
horario=aumenta el caudal
de airegiro en sentido
antihorario=disminuye el cau‐
dal de aireCombi
A través de las salidas de aire situa‐
das encima del compartimento del
conductor y del acompañante se pro‐ porciona aire acondicionado adicio‐
nal a la parte trasera del habitáculo.
Con el aire acondicionado de la parte delantera del habitáculo conectado,
ajuste el caudal de aire seleccio‐
nando la velocidad deseada.
Asegúrese de que las salidas de aire estén abiertas para evitar que se
forme hielo en el sistema debido a la
falta de movimiento del aire.
Calefactor auxiliar Calefactor de refrigerante
El calefactor de Eberspächer, accio‐
nado por combustible e indepen‐
diente del motor, permite calentar rá‐ pidamente el refrigerante del motor
para la calefacción del interior del ve‐ hículo sin arrancar el motor.
Page 110 of 225

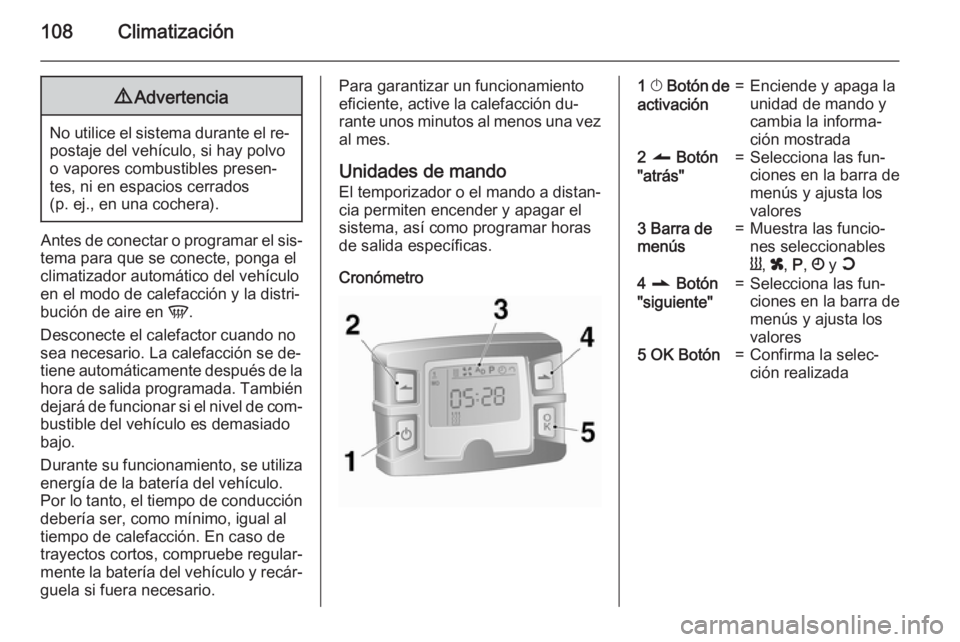

108Climatización9Advertencia
No utilice el sistema durante el re‐
postaje del vehículo, si hay polvo
o vapores combustibles presen‐
tes, ni en espacios cerrados
(p. ej., en una cochera).
Antes de conectar o programar el sis‐
tema para que se conecte, ponga el
climatizador automático del vehículo
en el modo de calefacción y la distri‐
bución de aire en V.
Desconecte el calefactor cuando no
sea necesario. La calefacción se de‐
tiene automáticamente después de la
hora de salida programada. También dejará de funcionar si el nivel de com‐
bustible del vehículo es demasiado
bajo.
Durante su funcionamiento, se utiliza
energía de la batería del vehículo.
Por lo tanto, el tiempo de conducción debería ser, como mínimo, igual al
tiempo de calefacción. En caso de trayectos cortos, compruebe regular‐
mente la batería del vehículo y recár‐
guela si fuera necesario.
Para garantizar un funcionamiento
eficiente, active la calefacción du‐ rante unos minutos al menos una vez al mes.
Unidades de mando El temporizador o el mando a distan‐
cia permiten encender y apagar el
sistema, así como programar horas
de salida específicas.
Cronómetro1 X Botón de
activación=Enciende y apaga la
unidad de mando y
cambia la informa‐
ción mostrada2 q Botón
"atrás"=Selecciona las fun‐
ciones en la barra de
menús y ajusta los
valores3 Barra de
menús=Muestra las funcio‐
nes seleccionables
Y , x , P , Ö y Y4 r Botón
"siguiente"=Selecciona las fun‐
ciones en la barra de
menús y ajusta los
valores5 OK Botón=Confirma la selec‐
ción realizada
Page 111 of 225

Climatización109

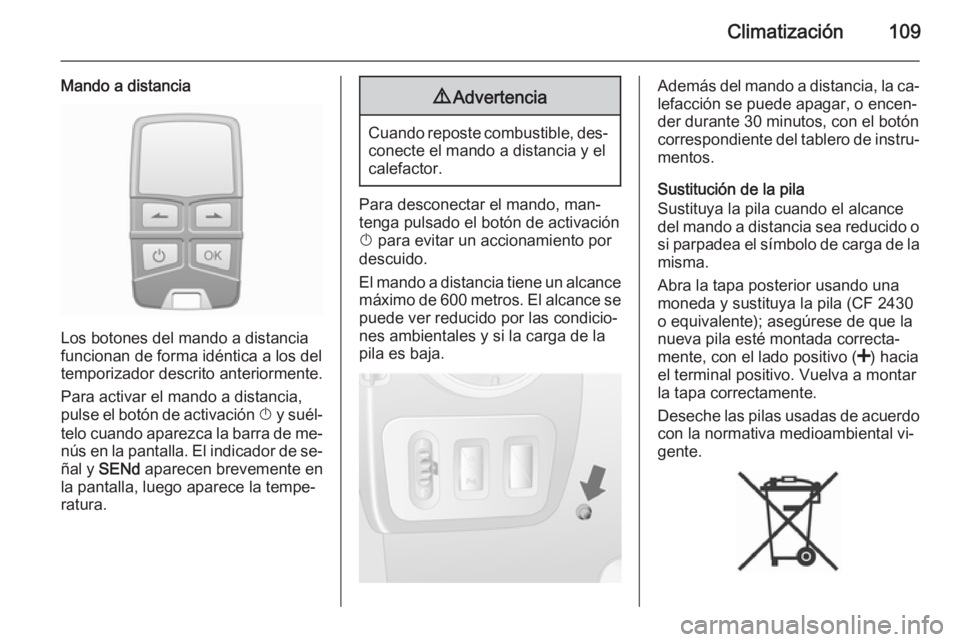

Mando a distancia
Los botones del mando a distancia
funcionan de forma idéntica a los del
temporizador descrito anteriormente.
Para activar el mando a distancia,
pulse el botón de activación X y suél‐
telo cuando aparezca la barra de me‐
nús en la pantalla. El indicador de se‐ ñal y SENd aparecen brevemente en
la pantalla, luego aparece la tempe‐
ratura.
9 Advertencia
Cuando reposte combustible, des‐
conecte el mando a distancia y el
calefactor.
Para desconectar el mando, man‐
tenga pulsado el botón de activación
X para evitar un accionamiento por
descuido.
El mando a distancia tiene un alcance
máximo de 600 metros. El alcance se puede ver reducido por las condicio‐
nes ambientales y si la carga de la
pila es baja.
Además del mando a distancia, la ca‐ lefacción se puede apagar, o encen‐
der durante 30 minutos, con el botón
correspondiente del tablero de instru‐
mentos.
Sustitución de la pila
Sustituya la pila cuando el alcance
del mando a distancia sea reducido o si parpadea el símbolo de carga de la
misma.
Abra la tapa posterior usando una
moneda y sustituya la pila (CF 2430
o equivalente); asegúrese de que la
nueva pila esté montada correcta‐
mente, con el lado positivo ( <) hacia
el terminal positivo. Vuelva a montar
la tapa correctamente.
Deseche las pilas usadas de acuerdo con la normativa medioambiental vi‐
gente.
Page 112 of 225

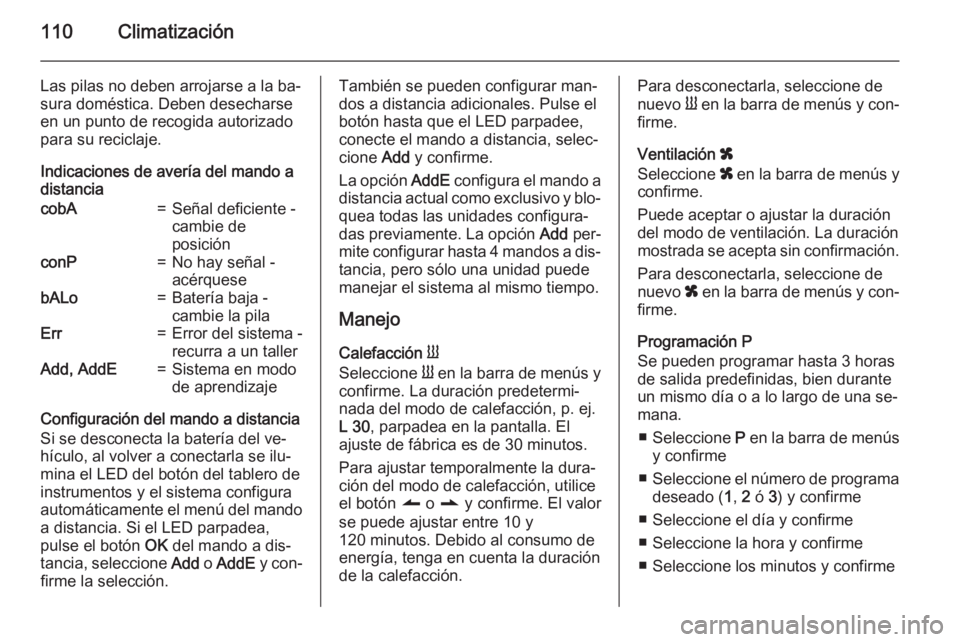

110Climatización
Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse en un punto de recogida autorizado
para su reciclaje.
Indicaciones de avería del mando a
distanciacobA=Señal deficiente -
cambie de
posiciónconP=No hay señal -
acérquesebALo=Batería baja -
cambie la pilaErr=Error del sistema -
recurra a un tallerAdd, AddE=Sistema en modo
de aprendizaje
Configuración del mando a distancia
Si se desconecta la batería del ve‐
hículo, al volver a conectarla se ilu‐
mina el LED del botón del tablero de
instrumentos y el sistema configura
automáticamente el menú del mando
a distancia. Si el LED parpadea,
pulse el botón OK del mando a dis‐
tancia, seleccione Add o AddE y con‐
firme la selección.
También se pueden configurar man‐
dos a distancia adicionales. Pulse el
botón hasta que el LED parpadee,
conecte el mando a distancia, selec‐
cione Add y confirme.
La opción AddE configura el mando a
distancia actual como exclusivo y blo‐
quea todas las unidades configura‐ das previamente. La opción Add per‐
mite configurar hasta 4 mandos a dis‐ tancia, pero sólo una unidad puede
manejar el sistema al mismo tiempo.
Manejo
Calefacción Y
Seleccione Y en la barra de menús y
confirme. La duración predetermi‐
nada del modo de calefacción, p. ej.
L 30 , parpadea en la pantalla. El
ajuste de fábrica es de 30 minutos.
Para ajustar temporalmente la dura‐
ción del modo de calefacción, utilice
el botón q o r y confirme. El valor
se puede ajustar entre 10 y
120 minutos. Debido al consumo de
energía, tenga en cuenta la duración
de la calefacción.Para desconectarla, seleccione de
nuevo Y en la barra de menús y con‐
firme.
Ventilación x
Seleccione x en la barra de menús y
confirme.
Puede aceptar o ajustar la duración
del modo de ventilación. La duración
mostrada se acepta sin confirmación.
Para desconectarla, seleccione de
nuevo x en la barra de menús y con‐
firme.
Programación P
Se pueden programar hasta 3 horas
de salida predefinidas, bien durante
un mismo día o a lo largo de una se‐
mana.
■ Seleccione P en la barra de menús
y confirme
■ Seleccione el número de programa
deseado ( 1, 2 ó 3) y confirme
■ Seleccione el día y confirme
■ Seleccione la hora y confirme
■ Seleccione los minutos y confirme
