Wskaźniki i przyrządy103

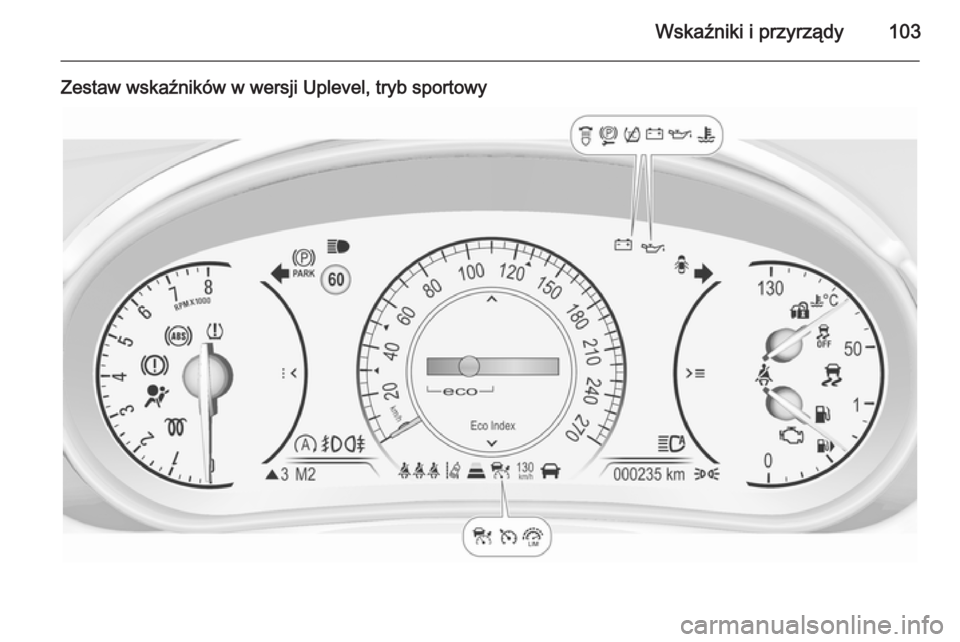

Zestaw wskaźników w wersji Uplevel, tryb sportowy

104Wskaźniki i przyrządy

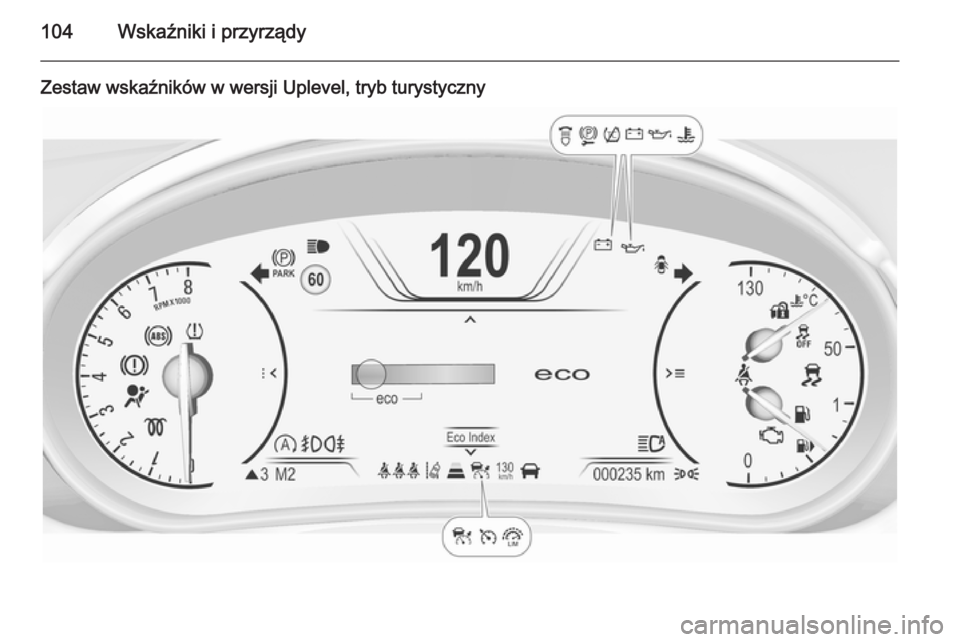

Zestaw wskaźników w wersji Uplevel, tryb turystyczny

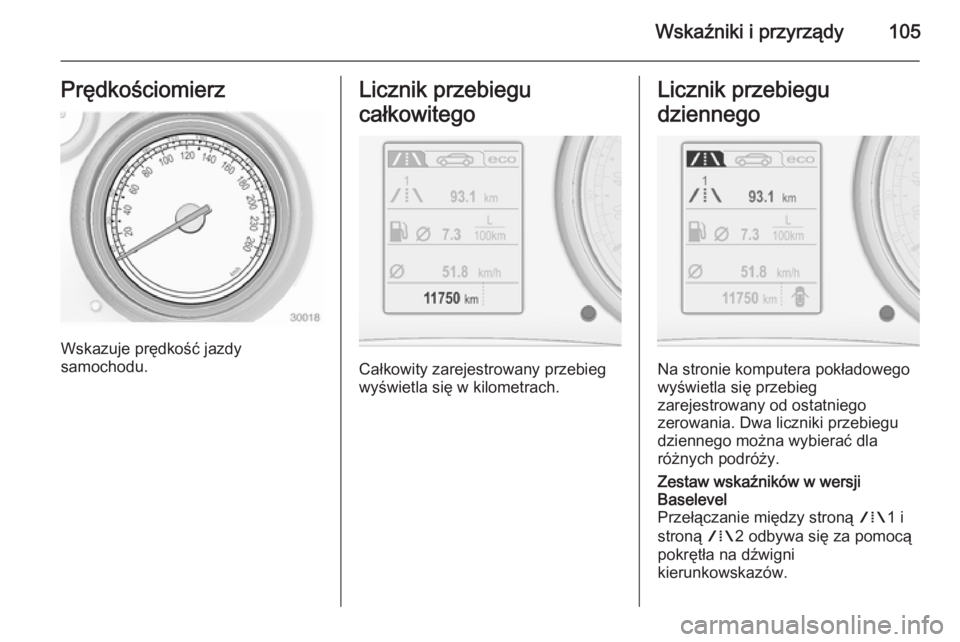

Wskaźniki i przyrządy105Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Licznik przebiegu
dziennego
Na stronie komputera pokładowego
wyświetla się przebieg
zarejestrowany od ostatniego
zerowania. Dwa liczniki przebiegu
dziennego można wybierać dla
różnych podróży.
Zestaw wskaźników w wersji
Baselevel
Przełączanie między stroną W1 i
stroną W2 odbywa się za pomocą
pokrętła na dźwigni
kierunkowskazów.

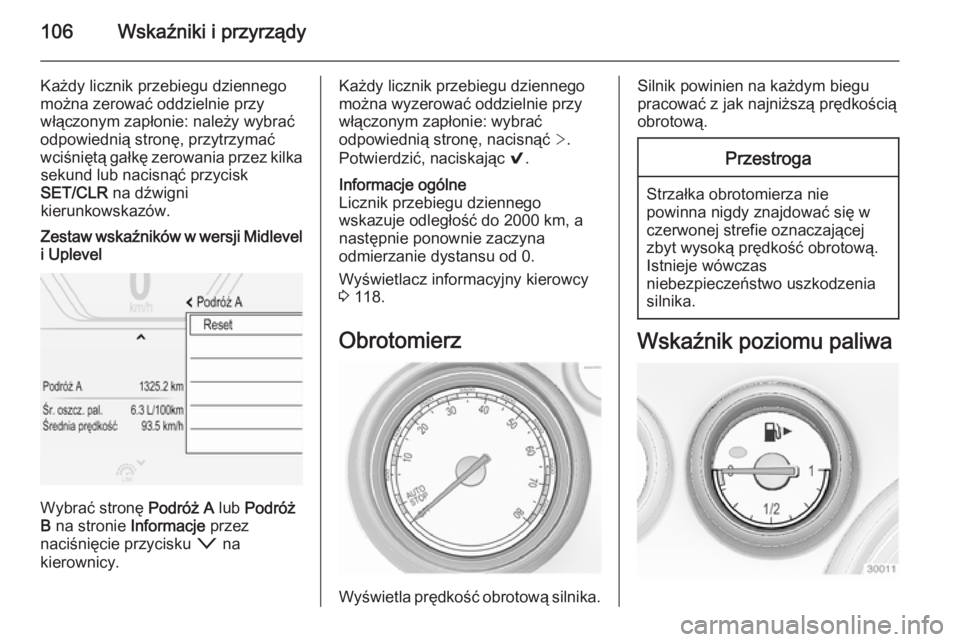

106Wskaźniki i przyrządy
Każdy licznik przebiegu dziennego
można zerować oddzielnie przy
włączonym zapłonie: należy wybrać
odpowiednią stronę, przytrzymać wciśniętą gałkę zerowania przez kilka sekund lub nacisnąć przycisk
SET/CLR na dźwigni
kierunkowskazów.Zestaw wskaźników w wersji Midlevel
i Uplevel
Wybrać stronę Podróż A lub Podróż
B na stronie Informacje przez
naciśnięcie przycisku o na
kierownicy.
Każdy licznik przebiegu dziennego
można wyzerować oddzielnie przy
włączonym zapłonie: wybrać
odpowiednią stronę, nacisnąć >.
Potwierdzić, naciskając 9.Informacje ogólne
Licznik przebiegu dziennego
wskazuje odległość do 2000 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.
Wyświetlacz informacyjny kierowcy
3 118.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością obrotową.Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia
silnika.

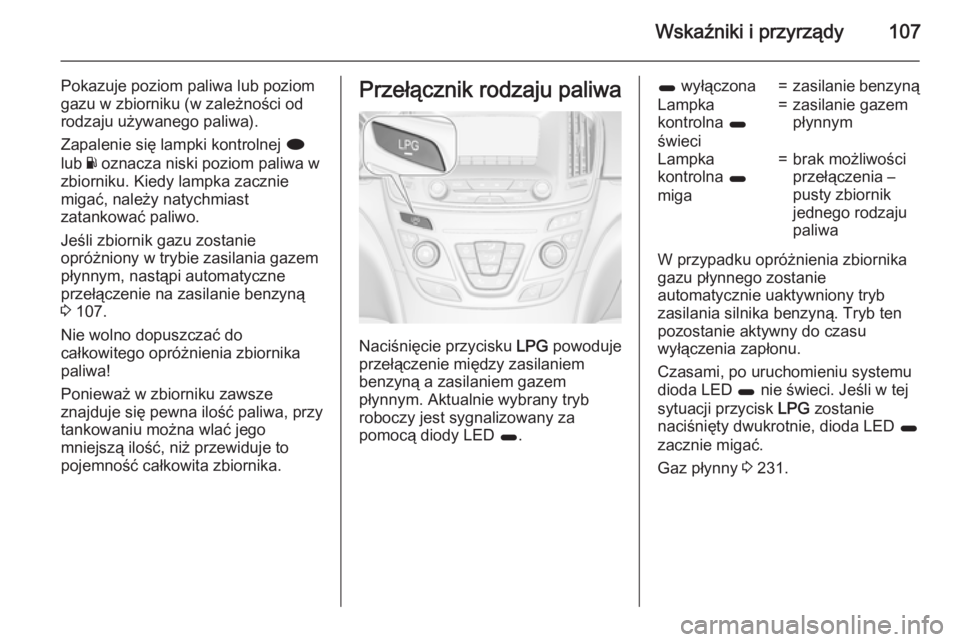

Wskaźnik poziomu paliwa

Wskaźniki i przyrządy107
Pokazuje poziom paliwa lub poziom
gazu w zbiorniku (w zależności od
rodzaju używanego paliwa).
Zapalenie się lampki kontrolnej i
lub Y oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Jeśli zbiornik gazu zostanie
opróżniony w trybie zasilania gazem
płynnym, nastąpi automatyczne
przełączenie na zasilanie benzyną 3 107.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.Przełącznik rodzaju paliwa
Naciśnięcie przycisku LPG powoduje
przełączenie między zasilaniem
benzyną a zasilaniem gazem
płynnym. Aktualnie wybrany tryb
roboczy jest sygnalizowany za
pomocą diody LED 1.
1 wyłączona=zasilanie benzynąLampka
kontrolna 1
świeci=zasilanie gazem
płynnymLampka
kontrolna 1
miga=brak możliwości
przełączenia –
pusty zbiornik
jednego rodzaju
paliwa
W przypadku opróżnienia zbiornika
gazu płynnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten pozostanie aktywny do czasu
wyłączenia zapłonu.
Czasami, po uruchomieniu systemu dioda LED 1 nie świeci. Jeśli w tej
sytuacji przycisk LPG zostanie
naciśnięty dwukrotnie, dioda LED 1
zacznie migać.
Gaz płynny 3 231.

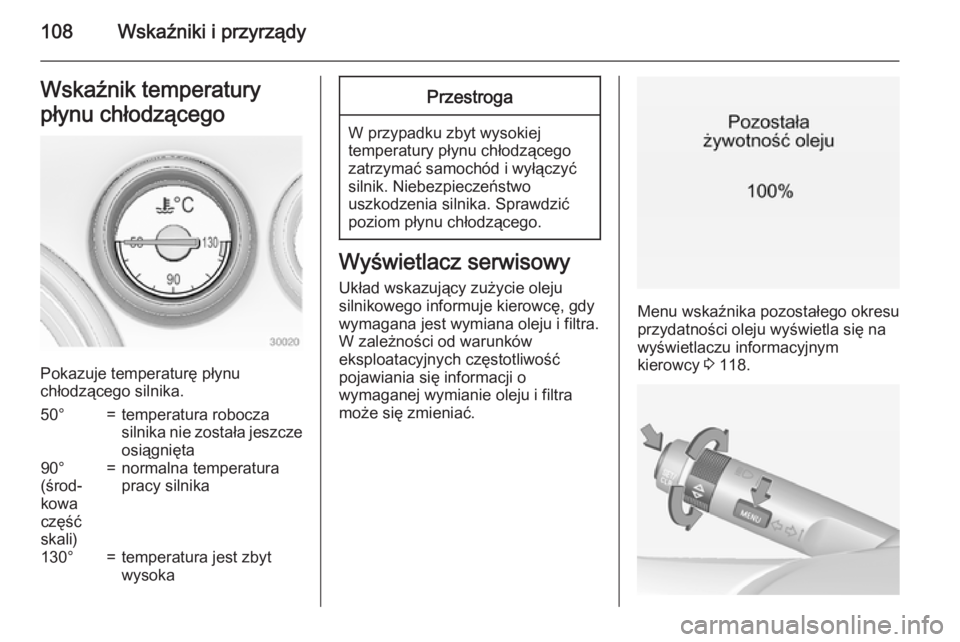

108Wskaźniki i przyrządyWskaźnik temperatury
płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
50°=temperatura robocza
silnika nie została jeszcze osiągnięta90°
(środ‐
kowa
część
skali)=normalna temperatura
pracy silnika130°=temperatura jest zbyt
wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ wskazujący zużycie oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Menu wskaźnika pozostałego okresu
przydatności oleju wyświetla się na
wyświetlaczu informacyjnym
kierowcy 3 118.

Wskaźniki i przyrządy109
Na wyświetlaczu w wersji Baselevel
wybrać menu Ustawienia, naciskając
przycisk MENU na dźwigni
kierunkowskazów. Obrócić pokrętło,
aby wybrać stronę Pozostała
żywotność oleju .
Na wyświetlaczu w wersji Midlevel i
Uplevel wybrać menu Informacje,
naciskając p na kierownicy. Nacisnąć
P , aby wybrać stronę Pozostała
żywotność oleju .
Pozostały okres przydatności oleju
jest wskazywany w %.
Resetowanie
Aby zresetować wskazanie na
wyświetlaczu w wersji Baselevel,
nacisnąć przycisk SET/CLR na
dźwigni kierunkowskazów i
przytrzymać kilka sekund. Zapłon
musi być włączony, a silnik nie może
pracować.
Aby otworzyć podfolder na
wyświetlaczu w wersji Midlevel lub Uplevel, nacisnąć > na kierownicy.
Wybrać Reset i potwierdzić przez
naciśnięcie 9 i przytrzymanie przez
kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy go wyzerować przy każdej wymianieoleju. Należy skorzystać z pomocy
warsztatu.
Następne serwisowanie
Gdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego,
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
Wymień olej silnikowy . Należy wtedyzlecić warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Informacje dotyczące czynności
serwisowych 3 297.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Położenie lampek kontrolnych może
się zmieniać, zależnie od
wyposażenia pojazdu. W momencie
włączania zapłonu na chwilę zapala
się większość lampek kontrolnych w
ramach testu.
Kolory lampek kontrolnych
oznaczają:czerwony=niebezpieczeństwo,
ważne
przypomnienieżółty=ostrzeżenie,
uwaga, usterka

110Wskaźniki i przyrządy
zielony=potwierdzenie
włączenianiebieski=potwierdzenie
włączeniabiały=potwierdzenie
włączenia
Patrz wszystkie lampki kontrolne w
różnych zestawach wskaźników
3 100.
Kierunkowskaz
Lampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę
Włączone są światła pozycyjne.
Lampka migaWłączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówki 3 254,
bezpieczniki 3 264.
Kierunkowskazy 3 144.
Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach X fotela kierowcy, w zestawie
wskaźników, świeci lub miga na
czerwono.
k fotela przedniego pasażera, w
środkowej konsoli, świeci lub miga na czerwono, gdy fotel jest zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa bezpieczeństwa.Stan pasów bezpieczeństwa
tylnych siedzeń, zestaw
wskaźników w wersji
podstawowej
X na wyświetlaczu informacyjnym
kierowcy, miga lub świeci.
Lampka świeci
Po uruchomieniu silnika, gdy pas
bezpieczeństwa został zapięty.
Lampka miga
Po rozpoczęciu jazdy, gdy pas
bezpieczeństwa nie jest zapięty.
Zapinanie pasa bezpieczeństwa
3 60.
Stan pasów bezpieczeństwa
tylnych siedzeń, zestaw
wskaźników w wersji średniej i
najwyższej
Lampka X w zestawie wskaźników
świeci na czerwono, zielono lub szaro po uruchomieniu silnika.
Lampka świeci w kolorze czerwonym
Siedzenie jest zajęte i pas
bezpieczeństwa nie jest zapięty.
