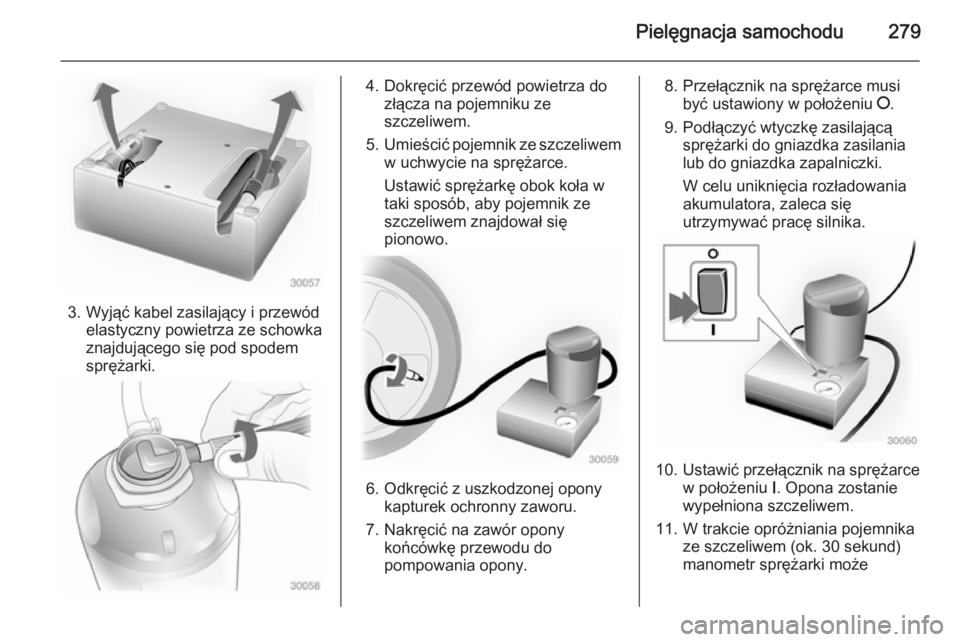

Pielęgnacja samochodu279
3. Wyjąć kabel zasilający i przewódelastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku zeszczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór opony końcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
9. Podłączyć wtyczkę zasilającą sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.
10. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)
manometr sprężarki może

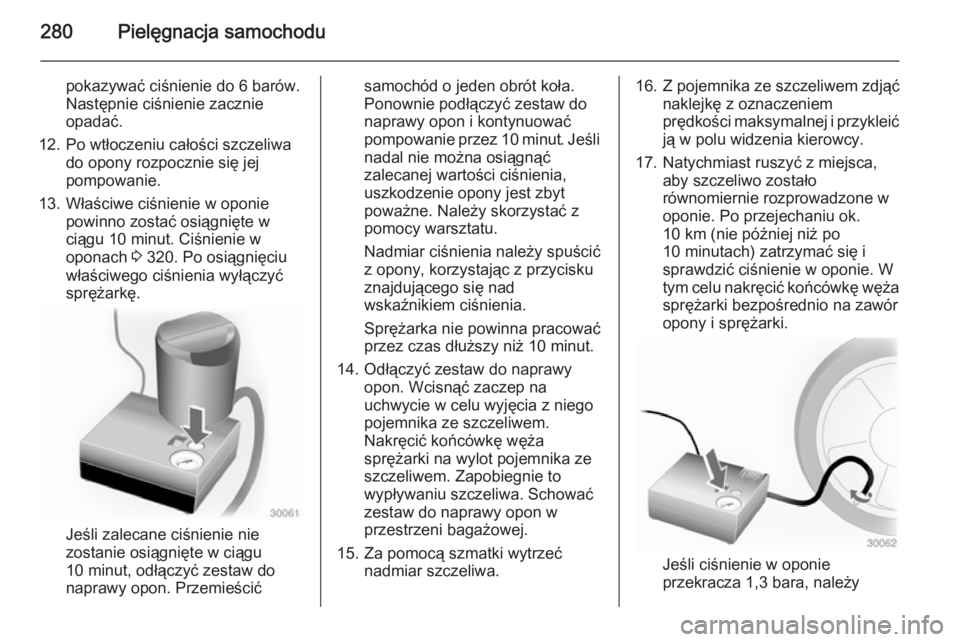

280Pielęgnacja samochodu
pokazywać ciśnienie do 6 barów.
Następnie ciśnienie zacznie
opadać.
12. Po wtłoczeniu całości szczeliwa do opony rozpocznie się jej
pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu 10 minut. Ciśnienie w
oponach 3 320. Po osiągnięciu
właściwego ciśnienia wyłączyć sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
10 minut, odłączyć zestaw do
naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez 10 minut. Jeśli nadal nie można osiągnąć
zalecanej wartości ciśnienia,
uszkodzenie opony jest zbyt
poważne. Należy skorzystać z
pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się nad
wskaźnikiem ciśnienia.
Sprężarka nie powinna pracować
przez czas dłuższy niż 10 minut.
14. Odłączyć zestaw do naprawy opon. Wcisnąć zaczep na
uchwycie w celu wyjęcia z niego
pojemnika ze szczeliwem.
Nakręcić końcówkę węża
sprężarki na wylot pojemnika ze
szczeliwem. Zapobiegnie to
wypływaniu szczeliwa. Schować zestaw do naprawy opon w
przestrzeni bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.16. Z pojemnika ze szczeliwem zdjąć naklejkę z oznaczeniem
prędkości maksymalnej i przykleić ją w polu widzenia kierowcy.
17. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w oponie. Po przejechaniu ok.
10 km (nie później niż po
10 minutach) zatrzymać się i
sprawdzić ciśnienie w oponie. W
tym celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony i sprężarki.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy

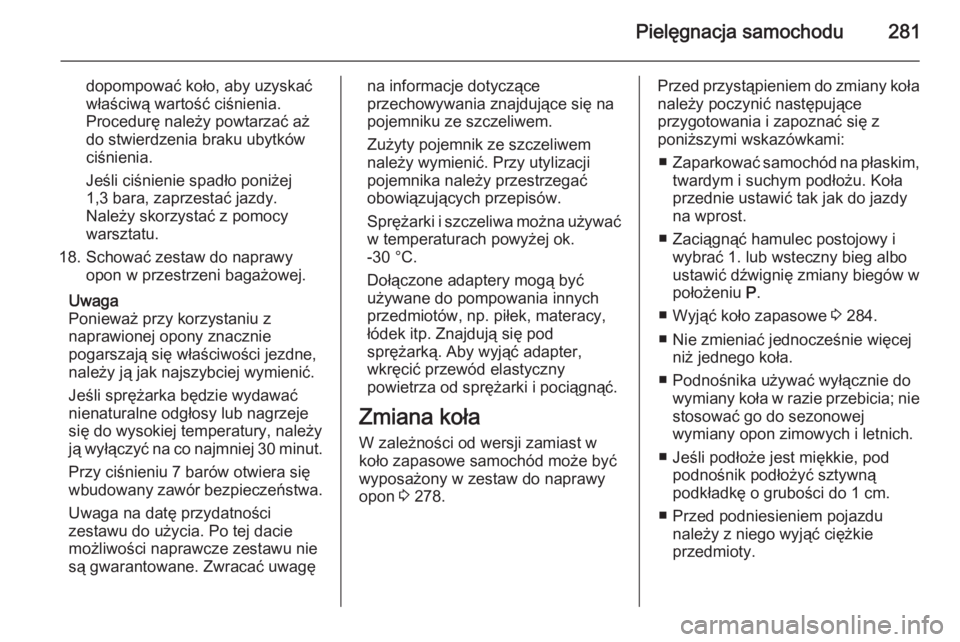

Pielęgnacja samochodu281
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,3 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
18. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarszają się właściwości jezdne,
należy ją jak najszybciej wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej 30 minut.
Przy ciśnieniu 7 barów otwiera się
wbudowany zawór bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagęna informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać w temperaturach powyżej ok.
-30 °C.
Dołączone adaptery mogą być
używane do pompowania innych przedmiotów, np. piłek, materacy,łódek itp. Znajdują się pod
sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 278.Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
■ Zaparkować samochód na płaskim,
twardym i suchym podłożu. Kołaprzednie ustawić tak jak do jazdy
na wprost.
■ Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
■ Wyjąć koło zapasowe 3 284.
■ Nie zmieniać jednocześnie więcej niż jednego koła.
■ Podnośnika używać wyłącznie do wymiany koła w razie przebicia; nie
stosować go do sezonowej
wymiany opon zimowych i letnich.
■ Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
■ Przed podniesieniem pojazdu należy z niego wyjąć ciężkie
przedmioty.

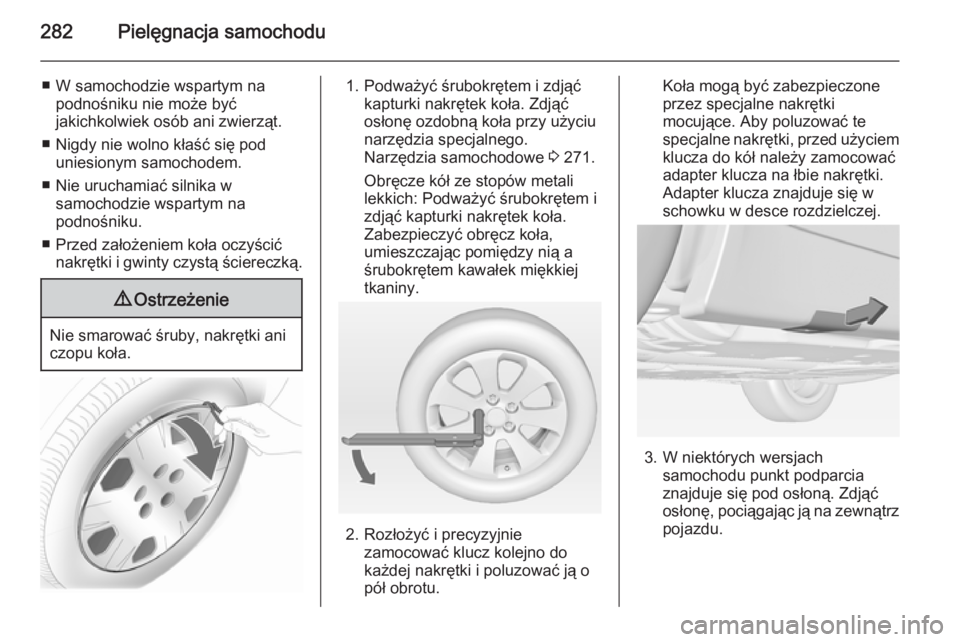

282Pielęgnacja samochodu
■ W samochodzie wspartym napodnośniku nie może być
jakichkolwiek osób ani zwierząt.
■ Nigdy nie wolno kłaść się pod uniesionym samochodem.
■ Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
■ Przed założeniem koła oczyścić nakrętki i gwinty czystą ściereczką.9 Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
1. Podważyć śrubokrętem i zdjąć kapturki nakrętek koła. Zdjąć
osłonę ozdobną koła przy użyciu
narzędzia specjalnego.
Narzędzia samochodowe 3 271.
Obręcze kół ze stopów metali
lekkich: Podważyć śrubokrętem i
zdjąć kapturki nakrętek koła.
Zabezpieczyć obręcz koła,
umieszczając pomiędzy nią a
śrubokrętem kawałek miękkiej
tkaniny.
2. Rozłożyć i precyzyjnie zamocować klucz kolejno do
każdej nakrętki i poluzować ją o
pół obrotu.
Koła mogą być zabezpieczone
przez specjalne nakrętki
mocujące. Aby poluzować te
specjalne nakrętki, przed użyciem klucza do kół należy zamocować
adapter klucza na łbie nakrętki.
Adapter klucza znajduje się w
schowku w desce rozdzielczej.
3. W niektórych wersjach samochodu punkt podparcia
znajduje się pod osłoną. Zdjąć
osłonę, pociągając ją na zewnątrz
pojazdu.

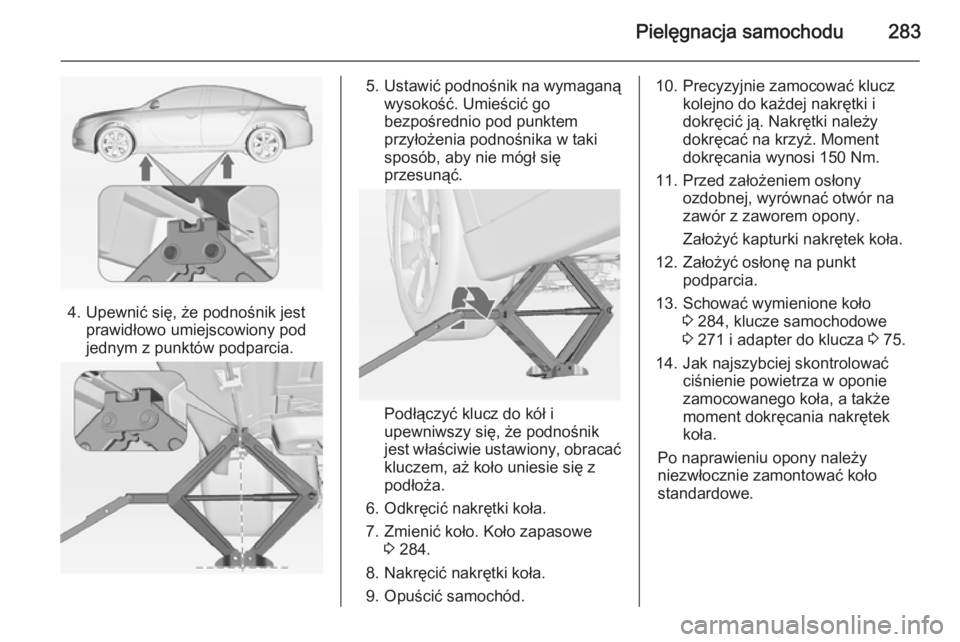

Pielęgnacja samochodu283
4. Upewnić się, że podnośnik jestprawidłowo umiejscowiony pod
jednym z punktów podparcia.
5. Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
6. Odkręcić nakrętki koła. 7. Zmienić koło. Koło zapasowe 3 284.
8. Nakręcić nakrętki koła. 9. Opuścić samochód.
10. Precyzyjnie zamocować klucz kolejno do każdej nakrętki i
dokręcić ją. Nakrętki należy
dokręcać na krzyż. Moment
dokręcania wynosi 150 Nm.
11. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
12. Założyć osłonę na punkt podparcia.
13. Schować wymienione koło 3 284, klucze samochodowe
3 271 i adapter do klucza 3 75.
14. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.

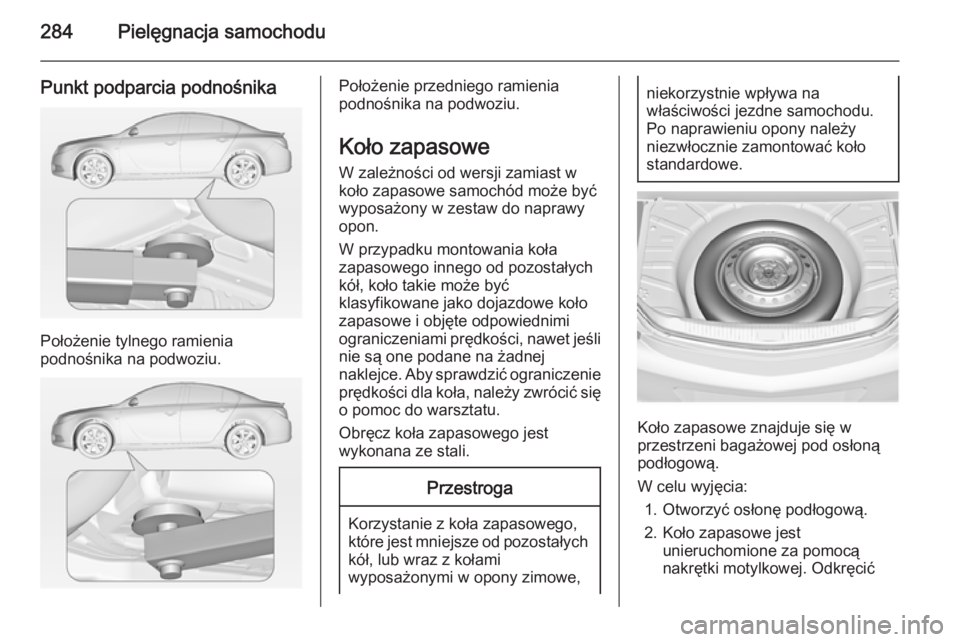

284Pielęgnacja samochodu
Punkt podparcia podnośnika
Położenie tylnego ramienia
podnośnika na podwoziu.
Położenie przedniego ramienia
podnośnika na podwoziu.
Koło zapasowe
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon.
W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może być
klasyfikowane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić ograniczenie prędkości dla koła, należy zwrócić się
o pomoc do warsztatu.
Obręcz koła zapasowego jest
wykonana ze stali.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe znajduje się w
przestrzeni bagażowej pod osłoną
podłogową.
W celu wyjęcia: 1. Otworzyć osłonę podłogową.
2. Koło zapasowe jest unieruchomione za pomocą
nakrętki motylkowej. Odkręcić

Pielęgnacja samochodu285
nakrętkę skrzydełkową w lewo i
wyjąć koło zapasowe.
Pod kołem zapasowym znajduje
się skrzynka z narzędziami
samochodowymi.
3. Jeśli po wymianie koła we wnęce na koło zapasowe nie zostanie
umieszczone żadne koło, należy
zabezpieczyć skrzynkę z
narzędziami, zakręcając nakrętkę skrzydełkową i zamykając osłonę
podłogową.
Umieszczanie zmienionego
pełnowymiarowego koła we wnęce na koło zapasowe
Wnęka na koło zapasowe nie została zaprojektowana z myślą o wszystkich
dozwolonych rozmiarach opon. Jeżeli zachodzi konieczność umieszczenia
we wnęce koła szerszego niż koło
zapasowe, śrubę gwintowaną
służącą do zamocowania koła trzeba
zastąpić śrubą przedłużającą
znajdującą się w skrzynce z
narzędziami 3 271. Aby wymienić
śrubę:■ Wyjąć skrzynkę narzędziową z wnęki na koło zapasowe.
■ Nasadzić końcówkę sześciokątną klucza do kół, uważając aby pewnie
osadziła się na łbie śruby.
■ Obrócić klucz w kierunku przeciwnym do ruchu wskazówekzegara, aby poluzować śrubę.
Wyjąć śrubę.
■ Wyjąć śrubę przedłużającą ze skrzynki narzędziowej 3 271 i
dokręcić ją siłą ręki, używając
sześciokątnej końcówki klucza do
kół.
■ Umieścić skrzynkę narzędziową i uszkodzone koło zewnętrzną
stroną do góry we wnęce na koło
zapasowe i przymocować je,
obracając nakrętkę skrzydełkową
na śrubie w prawo.
Na wystającym kole można umieścić osłonę podłogową.
Aby po wymianie uszkodzonego koła zamocować we wnęce koło
zapasowe, należy ponownie użyć
krótkiego sworznia gwintowanego.
Wymienić śrubę w ten sam sposób.

286Pielęgnacja samochodu9Ostrzeżenie
Przechowywanie nieodpowiednio
zabezpieczonego podnośnika,
koła samochodowego lub innego
wyposażenia w przestrzeni
bagażowej może być przyczyną
obrażeń ciała. W trakcie
gwałtownego hamowania lub
kolizji niezabezpieczone
przedmioty mogą uderzyć
pasażera.
Koło zapasowe, podnośnik i
narzędzia należy zawsze
przechowywać w miejscach na nie
przeznaczonych i mocno je
zamocować.
Dojazdowe koło zapasowe
Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych
kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem
standardowym.
Jeżeli podczas holowania innego
pojazdu w pojeździe holującym
dojdzie do przebicia jednej z tylnych
opon, to tymczasowe koło dojazdowe
należy założyć z przodu, natomiast z
tyłu trzeba zamontować koło z oponą pełnowymiarową.
Łańcuchy na koła 3 277.
Opony o bieżniku kierunkowym
Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez
symbol (np. strzałkę) znajdujący się
na boku opony.
W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:
■ Właściwości jezdne samochodu mogą być pogorszone. Po
naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
■ Szczególną ostrożność zachować podczas jazdy po mokrych lub
zaśnieżonych nawierzchniach
dróg.
