Prowadzenie i użytkowanie183Układy jezdne
Napęd na wszystkie koła Napęd na wszystkie koła polepsza
właściwości jezdne oraz stabilność
pojazdu i pomaga osiągnąć najlepszą
możliwą przyczepność niezależnie
od nawierzchni drogi. Układ ten jest
zawsze włączony i nie można go
wyłączyć.
Moment obrotowy jest płynnie
rozdzielany między koła osi przedniej i tylnej, odpowiednio do warunkówjazdy. Moment obrotowy jest
dodatkowo rozdzielany między koła
tylne zależnie od rodzaju
nawierzchni.
Dla uzyskania optymalnej wydajności układu, opony wszystkich kół
powinny mieć taki sam stopień
zużycia.
Jeśli na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
serwisowy dotyczący napędu,
działanie układu może być
ograniczone (lub może być
całkowicie wyłączony w niektórychprzypadkach, tj. włączony jest tylko
napęd na przednią oś). Należy
skorzystać z pomocy warsztatu.
Holowanie pojazdu 3 289.Hamulce
Hamulec zasadniczy składa się z
dwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba
do tego znacznie większej siły. Droga hamowania ulega wydłużeniu. Przed
kontynuowaniem podróży zwrócić się
o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia
się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy
o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego samochodu.
Lampka kontrolna R 3 112.

184Prowadzenie i użytkowanieUkład ABSUkład ABS przeciwdziała blokowaniu
kół podczas hamowania.
Gdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Po rozpoczęciu jazdy układ
przeprowadza test własny, co może
być słyszalne.Lampka kontrolna u 3 113.
Adaptacyjne światła
hamowania
Podczas hamowania z maksymalną siłą wszystkie trzy światła hamowania migają w trakcie działania układu
ABS.
Usterka9 Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec
zablokowaniu -ze względu na
zadziałanie znacznie większych sił. Układ ABS nie będzie
wówczas przeciwdziałał
blokowaniu się kół. Podczas
gwałtownego hamowania
samochód może stracić
sterowność i wpaść w poślizg.
Przyczynę usterki należy usunąć w
warsztacie.
Hamulec postojowy
Hamulec postojowy sterowanyręcznie
Przy parkowaniu na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą, nie wciskając
przycisku zwalniającego.
W celu zwolnienia hamulca
postojowego należy nieco unieść
dźwignię, wcisnąć przycisk
zwalniający, a następnie całkowicie
opuścić dźwignię.

Prowadzenie i użytkowanie185

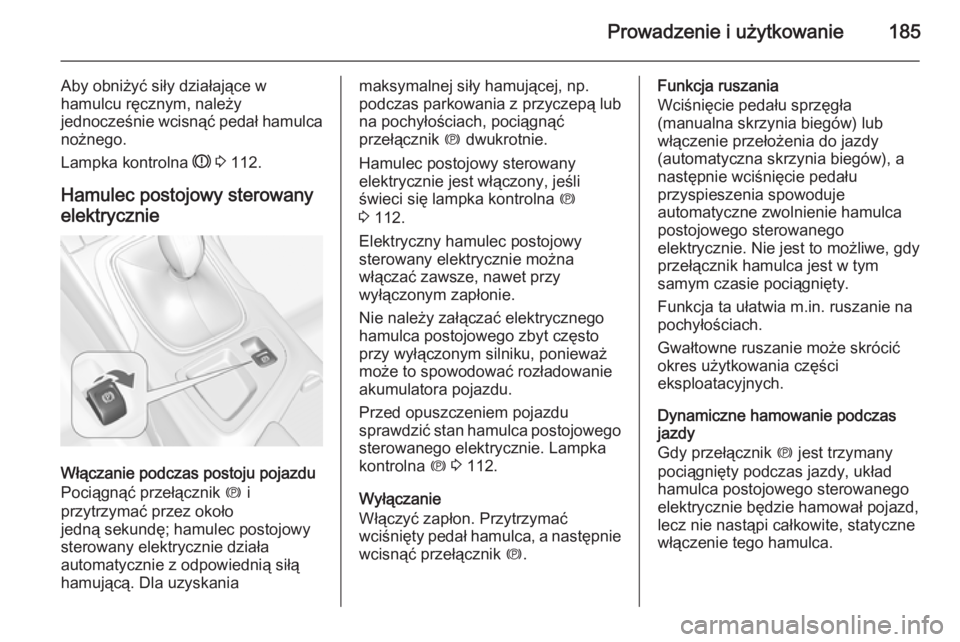

Aby obniżyć siły działające w
hamulcu ręcznym, należy
jednocześnie wcisnąć pedał hamulca
nożnego.
Lampka kontrolna R 3 112.
Hamulec postojowy sterowany
elektrycznie
Włączanie podczas postoju pojazdu
Pociągnąć przełącznik m i
przytrzymać przez około
jedną sekundę; hamulec postojowy
sterowany elektrycznie działa
automatycznie z odpowiednią siłą
hamującą. Dla uzyskania
maksymalnej siły hamującej, np.
podczas parkowania z przyczepą lub
na pochyłościach, pociągnąć
przełącznik m dwukrotnie.
Hamulec postojowy sterowany
elektrycznie jest włączony, jeśli
świeci się lampka kontrolna m
3 112.
Elektryczny hamulec postojowy
sterowany elektrycznie można
włączać zawsze, nawet przy
wyłączonym zapłonie.
Nie należy załączać elektrycznego
hamulca postojowego zbyt często
przy wyłączonym silniku, ponieważ
może to spowodować rozładowanie
akumulatora pojazdu.
Przed opuszczeniem pojazdu
sprawdzić stan hamulca postojowego sterowanego elektrycznie. Lampka
kontrolna m 3 112.
Wyłączanie
Włączyć zapłon. Przytrzymać
wciśnięty pedał hamulca, a następnie
wcisnąć przełącznik m.Funkcja ruszania
Wciśnięcie pedału sprzęgła
(manualna skrzynia biegów) lub
włączenie przełożenia do jazdy
(automatyczna skrzynia biegów), a następnie wciśnięcie pedału
przyspieszenia spowoduje
automatyczne zwolnienie hamulca
postojowego sterowanego
elektrycznie. Nie jest to możliwe, gdy przełącznik hamulca jest w tym
samym czasie pociągnięty.
Funkcja ta ułatwia m.in. ruszanie na
pochyłościach.
Gwałtowne ruszanie może skrócić
okres użytkowania części
eksploatacyjnych.
Dynamiczne hamowanie podczas jazdy
Gdy przełącznik m jest trzymany
pociągnięty podczas jazdy, układ
hamulca postojowego sterowanego
elektrycznie będzie hamował pojazd,
lecz nie nastąpi całkowite, statyczne
włączenie tego hamulca.

186Prowadzenie i użytkowanie

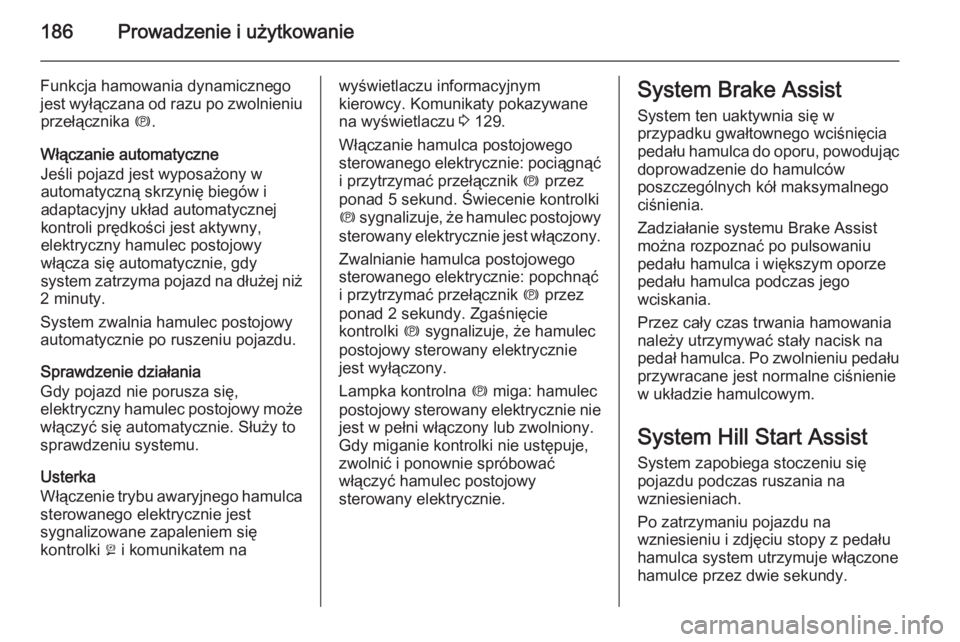

Funkcja hamowania dynamicznego
jest wyłączana od razu po zwolnieniu przełącznika m.
Włączanie automatyczne Jeśli pojazd jest wyposażony w
automatyczną skrzynię biegów i
adaptacyjny układ automatycznej
kontroli prędkości jest aktywny,
elektryczny hamulec postojowy
włącza się automatycznie, gdy
system zatrzyma pojazd na dłużej niż
2 minuty.
System zwalnia hamulec postojowy
automatycznie po ruszeniu pojazdu.
Sprawdzenie działania
Gdy pojazd nie porusza się,
elektryczny hamulec postojowy może włączyć się automatycznie. Służy to
sprawdzeniu systemu.
Usterka
Włączenie trybu awaryjnego hamulca sterowanego elektrycznie jest
sygnalizowane zapaleniem się
kontrolki j i komunikatem nawyświetlaczu informacyjnym
kierowcy. Komunikaty pokazywane
na wyświetlaczu 3 129.
Włączanie hamulca postojowego
sterowanego elektrycznie: pociągnąć
i przytrzymać przełącznik m przez
ponad 5 sekund. Świecenie kontrolki m sygnalizuje, że hamulec postojowy
sterowany elektrycznie jest włączony.
Zwalnianie hamulca postojowego
sterowanego elektrycznie: popchnąć
i przytrzymać przełącznik m przez
ponad 2 sekundy. Zgaśnięcie kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie
jest wyłączony.
Lampka kontrolna m miga: hamulec
postojowy sterowany elektrycznie nie jest w pełni włączony lub zwolniony.
Gdy miganie kontrolki nie ustępuje,
zwolnić i ponownie spróbować
włączyć hamulec postojowy
sterowany elektrycznie.System Brake Assist
System ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując
doprowadzenie do hamulców
poszczególnych kół maksymalnego
ciśnienia.
Zadziałanie systemu Brake Assist
można rozpoznać po pulsowaniu
pedału hamulca i większym oporze
pedału hamulca podczas jego
wciskania.
Przez cały czas trwania hamowania
należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału
przywracane jest normalne ciśnienie
w układzie hamulcowym.
System Hill Start Assist System zapobiega stoczeniu się
pojazdu podczas ruszania na
wzniesieniach.
Po zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączone
hamulce przez dwie sekundy.

Prowadzenie i użytkowanie187

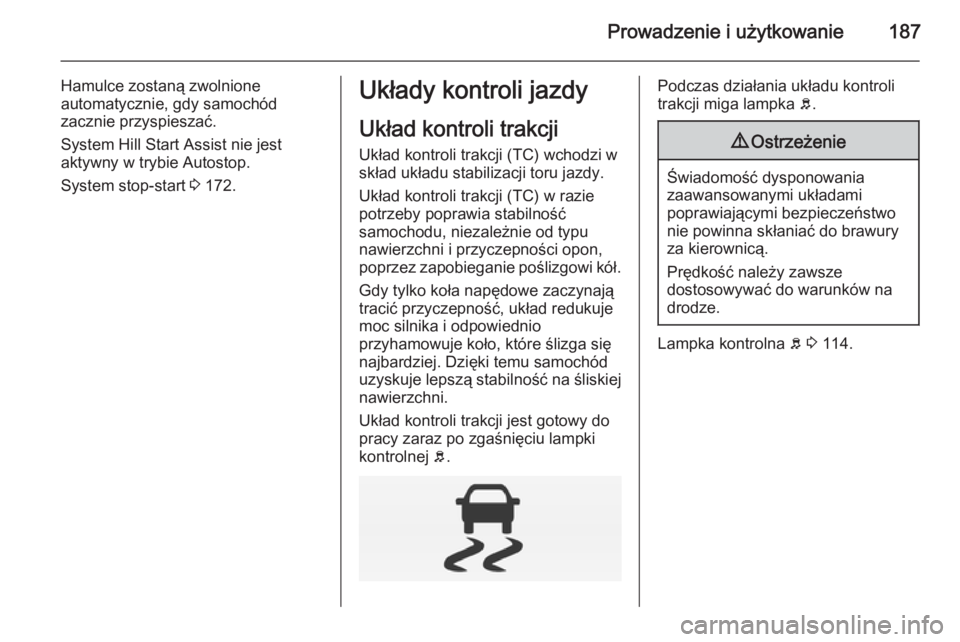

Hamulce zostaną zwolnione
automatycznie, gdy samochód
zacznie przyspieszać.
System Hill Start Assist nie jest
aktywny w trybie Autostop.
System stop-start 3 172.Układy kontroli jazdy
Układ kontroli trakcji
Układ kontroli trakcji (TC) wchodzi w
skład układu stabilizacji toru jazdy.
Układ kontroli trakcji (TC) w razie
potrzeby poprawia stabilność
samochodu, niezależnie od typu
nawierzchni i przyczepności opon,
poprzez zapobieganie poślizgowi kół.
Gdy tylko koła napędowe zaczynają
tracić przyczepność, układ redukuje
moc silnika i odpowiednio
przyhamowuje koło, które ślizga się
najbardziej. Dzięki temu samochód
uzyskuje lepszą stabilność na śliskiej nawierzchni.
Układ kontroli trakcji jest gotowy do
pracy zaraz po zgaśnięciu lampki
kontrolnej b.Podczas działania układu kontroli
trakcji miga lampka b.9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na
drodze.
Lampka kontrolna b 3 114.

188Prowadzenie i użytkowanie

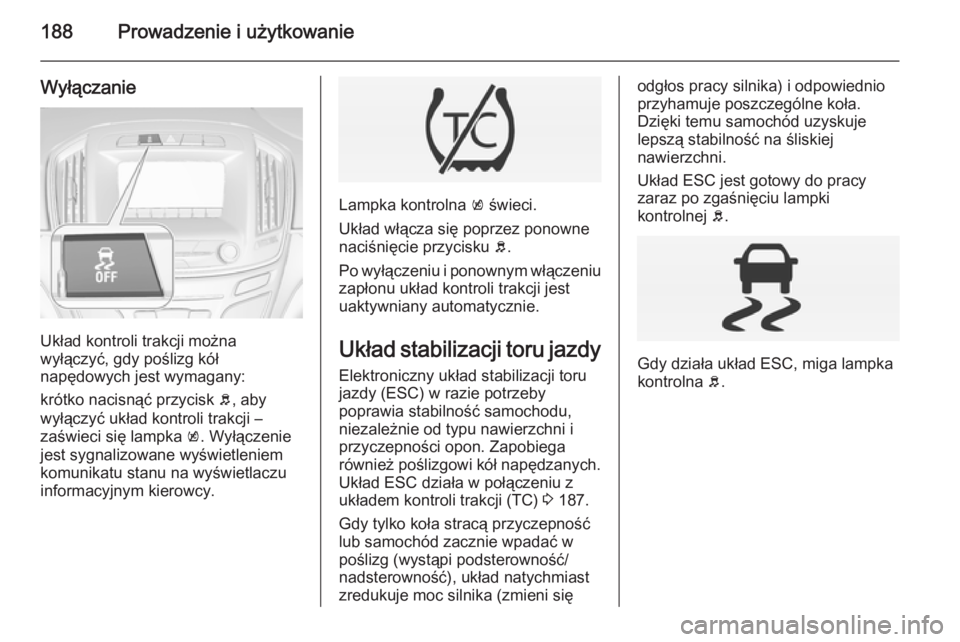

Wyłączanie
Układ kontroli trakcji można
wyłączyć, gdy poślizg kół
napędowych jest wymagany:
krótko nacisnąć przycisk b, aby
wyłączyć układ kontroli trakcji –
zaświeci się lampka k. Wyłączenie
jest sygnalizowane wyświetleniem komunikatu stanu na wyświetlaczu
informacyjnym kierowcy.
Lampka kontrolna k świeci.
Układ włącza się poprzez ponowne
naciśnięcie przycisku b.
Po wyłączeniu i ponownym włączeniu zapłonu układ kontroli trakcji jest
uaktywniany automatycznie.
Układ stabilizacji toru jazdy Elektroniczny układ stabilizacji toru
jazdy (ESC) w razie potrzeby
poprawia stabilność samochodu,
niezależnie od typu nawierzchni i
przyczepności opon. Zapobiega
również poślizgowi kół napędzanych.
Układ ESC działa w połączeniu z układem kontroli trakcji (TC) 3 187.
Gdy tylko koła stracą przyczepność lub samochód zacznie wpadać w
poślizg (wystąpi podsterowność/ nadsterowność), układ natychmiast
zredukuje moc silnika (zmieni się
odgłos pracy silnika) i odpowiednio
przyhamuje poszczególne koła.
Dzięki temu samochód uzyskuje
lepszą stabilność na śliskiej
nawierzchni.
Układ ESC jest gotowy do pracy
zaraz po zgaśnięciu lampki
kontrolnej b.
Gdy działa układ ESC, miga lampka
kontrolna b.

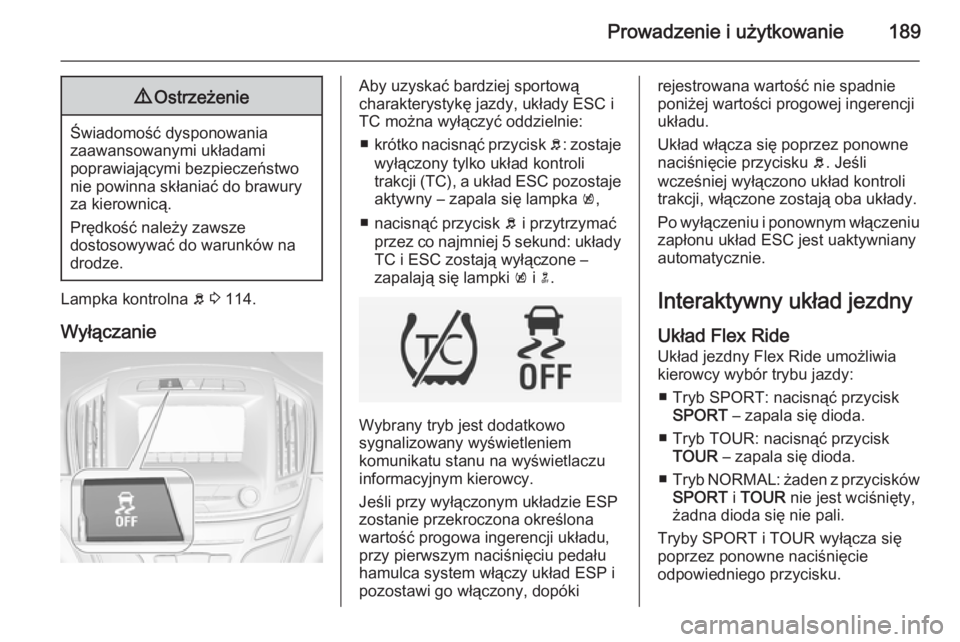

Prowadzenie i użytkowanie1899Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 114.
Wyłączanie
Aby uzyskać bardziej sportową
charakterystykę jazdy, układy ESC i
TC można wyłączyć oddzielnie:
■ krótko nacisnąć przycisk b: zostaje
wyłączony tylko układ kontroli
trakcji (TC), a układ ESC pozostaje
aktywny – zapala się lampka k,
■ nacisnąć przycisk b i przytrzymać
przez co najmniej 5 sekund: układy TC i ESC zostają wyłączone –
zapalają się lampki k i n.
Wybrany tryb jest dodatkowo
sygnalizowany wyświetleniem
komunikatu stanu na wyświetlaczu
informacyjnym kierowcy.
Jeśli przy wyłączonym układzie ESP
zostanie przekroczona określona
wartość progowa ingerencji układu,
przy pierwszym naciśnięciu pedału
hamulca system włączy układ ESP i
pozostawi go włączony, dopóki
rejestrowana wartość nie spadnie
poniżej wartości progowej ingerencji
układu.
Układ włącza się poprzez ponowne
naciśnięcie przycisku b. Jeśli
wcześniej wyłączono układ kontroli trakcji, włączone zostają oba układy.
Po wyłączeniu i ponownym włączeniu zapłonu układ ESC jest uaktywniany
automatycznie.
Interaktywny układ jezdny
Układ Flex Ride Układ jezdny Flex Ride umożliwia
kierowcy wybór trybu jazdy:
■ Tryb SPORT: nacisnąć przycisk SPORT – zapala się dioda.
■ Tryb TOUR: nacisnąć przycisk TOUR – zapala się dioda.
■ Tryb NORMAL : żaden z przycisków
SPORT i TOUR nie jest wciśnięty,
żadna dioda się nie pali.
Tryby SPORT i TOUR wyłącza się
poprzez ponowne naciśnięcie
odpowiedniego przycisku.

190Prowadzenie i użytkowanie
W każdym z trybów układ Flex Ride
koordynuje pracą następujących
układów elektronicznych:
■ Ciągła kontrola charakterystyki amortyzatorów
■ Kontroler pedału przyspieszenia ■ Kontroler układu kierowniczego
■ Napęd na wszystkie koła
■ Układ stabilizacji toru jazdy (ESC)
■ Układ ABS z regulacją hamowania na zakrętach (CBC)
■ Automatyczna skrzynia biegów
Tryb SPORT (sportowy)Ustawienia układów są
dostosowywane do bardziej
sportowego stylu jazdy:
■ Tłumienie amortyzatorów staje się „twardsze”, co zapewnia lepszy
kontakt pojazdu z nawierzchnią.
■ Silnik szybciej reaguje na ruchy pedału przyspieszenia.
■ Wspomaganie układu kierowniczego staje się bardziejsportowe.
■ Przy napędzie na wszystkie koła moment obrotowy silnika jest w
większym stopniu przekazywany
na tylną oś.
■ Praca automatycznej skrzyni biegów jest dostosowywana do
bardziej dynamicznej jazdy.Tryb TOUR (podróżny)
Ustawienia układów są
dostosowywane do bardziej
komfortowego stylu jazdy:
■ Tłumienie amortyzatorów staje się bardziej „miękkie”.
■ Silnik reaguje na ruchy pedału przyspieszenia w normalny
sposób.
■ Wspomaganie układu kierowniczego pracuje w trybie
normalnym.
