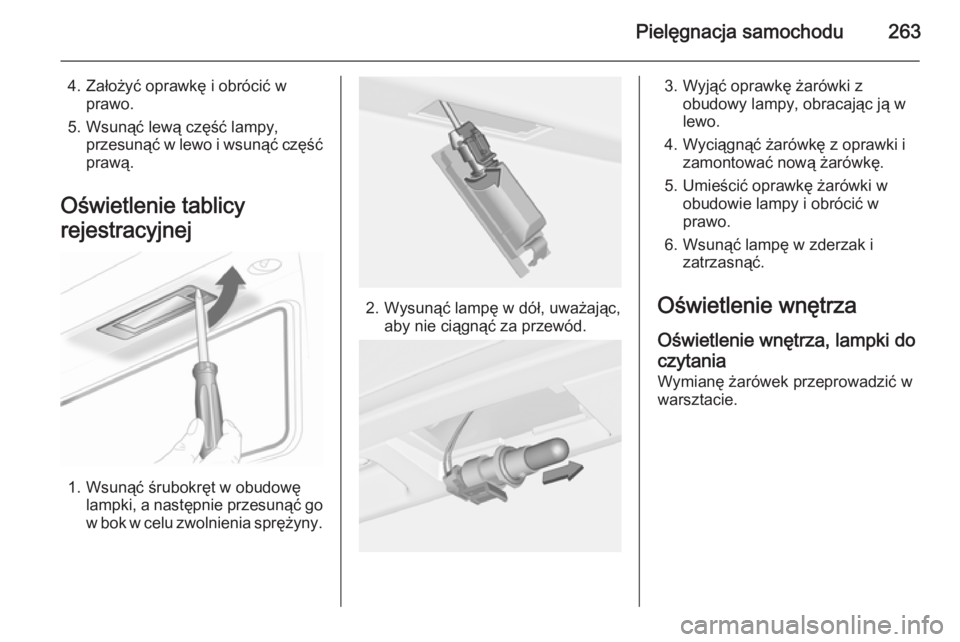

Pielęgnacja samochodu263
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy
rejestracyjnej
1. Wsunąć śrubokręt w obudowę lampki, a następnie przesunąć gow bok w celu zwolnienia sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania Wymianę żarówek przeprowadzić w
warsztacie.

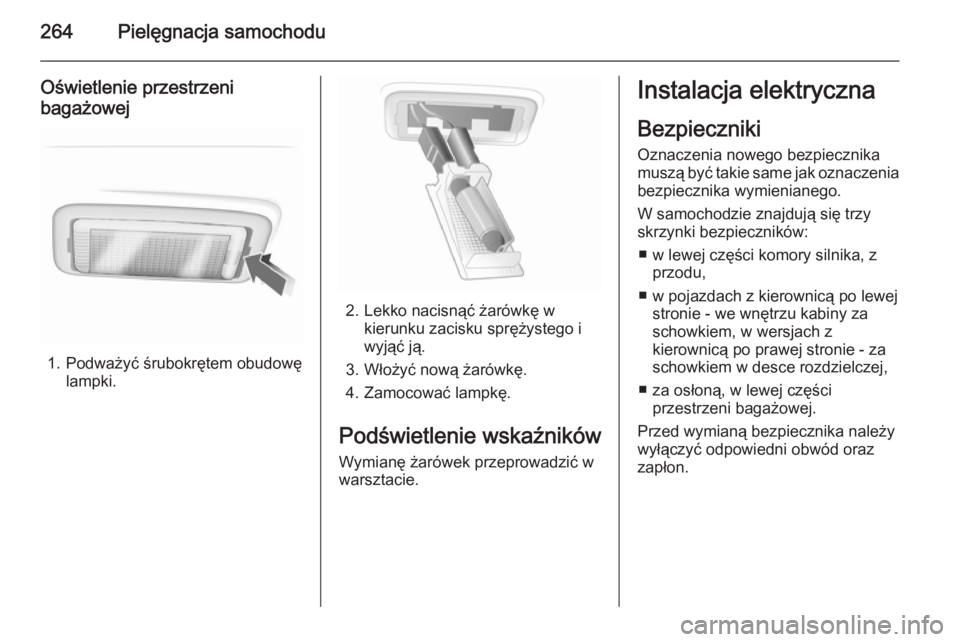

264Pielęgnacja samochodu
Oświetlenie przestrzeni
bagażowej
1. Podważyć śrubokrętem obudowę lampki.
2. Lekko nacisnąć żarówkę w kierunku zacisku sprężystego i
wyjąć ją.
3. Włożyć nową żarówkę.
4. Zamocować lampkę.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.
Instalacja elektryczna
BezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny za
schowkiem, w wersjach z
kierownicą po prawej stronie - za
schowkiem w desce rozdzielczej,
■ za osłoną, w lewej części przestrzeni bagażowej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.

Pielęgnacja samochodu265
W samochodzie zastosowano różne
rodzaje bezpieczników.
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

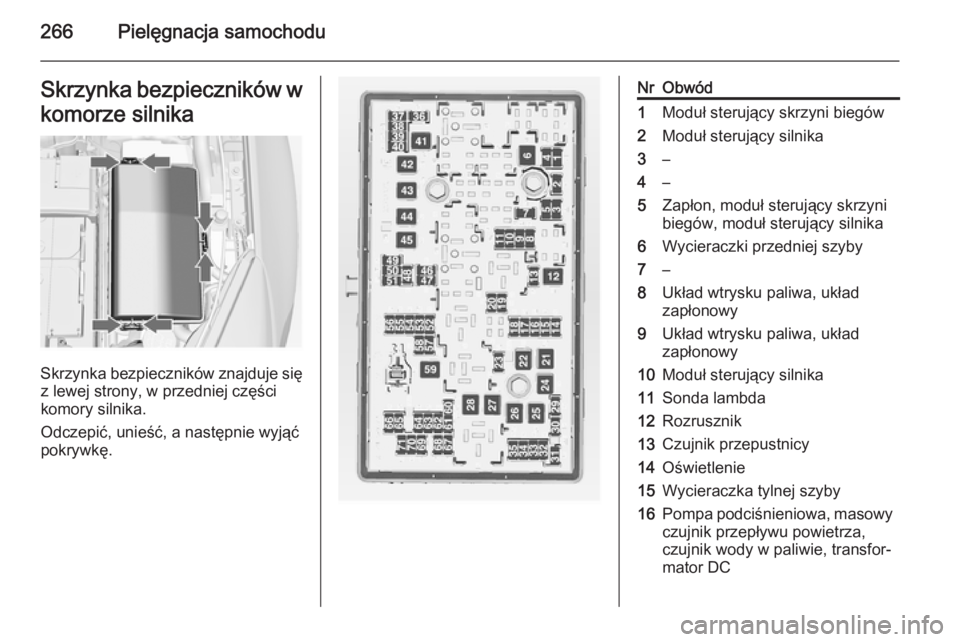

266Pielęgnacja samochoduSkrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.
NrObwód1Moduł sterujący skrzyni biegów2Moduł sterujący silnika3–4–5Zapłon, moduł sterujący skrzyni
biegów, moduł sterujący silnika6Wycieraczki przedniej szyby7–8Układ wtrysku paliwa, układ
zapłonowy9Układ wtrysku paliwa, układ
zapłonowy10Moduł sterujący silnika11Sonda lambda12Rozrusznik13Czujnik przepustnicy14Oświetlenie15Wycieraczka tylnej szyby16Pompa podciśnieniowa, masowy
czujnik przepływu powietrza,
czujnik wody w paliwie, transfor‐
mator DC

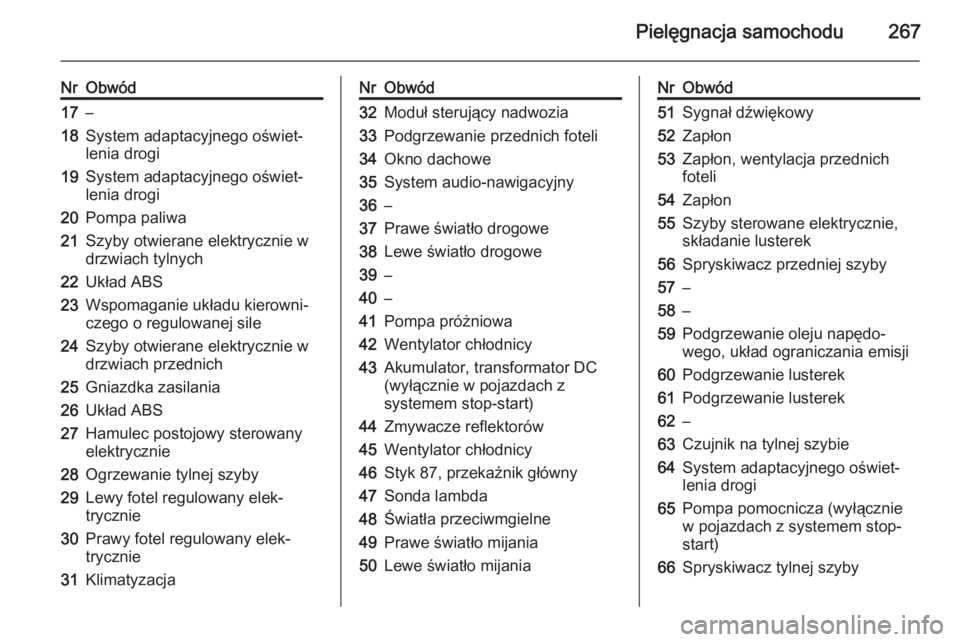

Pielęgnacja samochodu267
NrObwód17–18System adaptacyjnego oświet‐
lenia drogi19System adaptacyjnego oświet‐
lenia drogi20Pompa paliwa21Szyby otwierane elektrycznie w
drzwiach tylnych22Układ ABS23Wspomaganie układu kierowni‐
czego o regulowanej sile24Szyby otwierane elektrycznie w
drzwiach przednich25Gniazdka zasilania26Układ ABS27Hamulec postojowy sterowany
elektrycznie28Ogrzewanie tylnej szyby29Lewy fotel regulowany elek‐
trycznie30Prawy fotel regulowany elek‐
trycznie31KlimatyzacjaNrObwód32Moduł sterujący nadwozia33Podgrzewanie przednich foteli34Okno dachowe35System audio-nawigacyjny36–37Prawe światło drogowe38Lewe światło drogowe39–40–41Pompa próżniowa42Wentylator chłodnicy43Akumulator, transformator DC
(wyłącznie w pojazdach z
systemem stop-start)44Zmywacze reflektorów45Wentylator chłodnicy46Styk 87, przekaźnik główny47Sonda lambda48Światła przeciwmgielne49Prawe światło mijania50Lewe światło mijaniaNrObwód51Sygnał dźwiękowy52Zapłon53Zapłon, wentylacja przednich
foteli54Zapłon55Szyby sterowane elektrycznie,
składanie lusterek56Spryskiwacz przedniej szyby57–58–59Podgrzewanie oleju napędo‐
wego, układ ograniczania emisji60Podgrzewanie lusterek61Podgrzewanie lusterek62–63Czujnik na tylnej szybie64System adaptacyjnego oświet‐
lenia drogi65Pompa pomocnicza (wyłącznie
w pojazdach z systemem stop-
start)66Spryskiwacz tylnej szyby

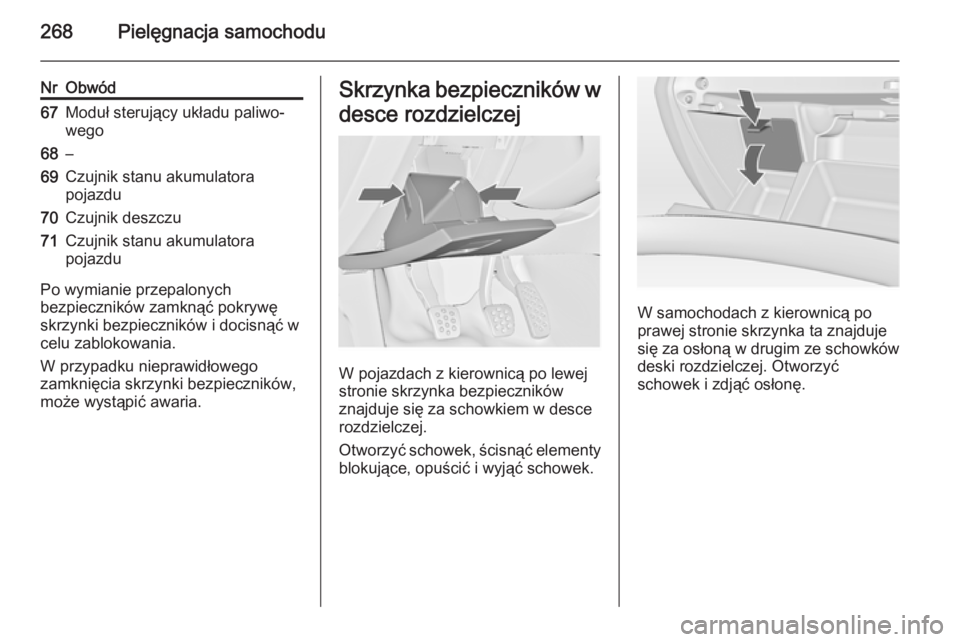

268Pielęgnacja samochodu
NrObwód67Moduł sterujący układu paliwo‐
wego68–69Czujnik stanu akumulatora
pojazdu70Czujnik deszczu71Czujnik stanu akumulatora
pojazdu
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek, ścisnąć elementy
blokujące, opuścić i wyjąć schowek.
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek i zdjąć osłonę.

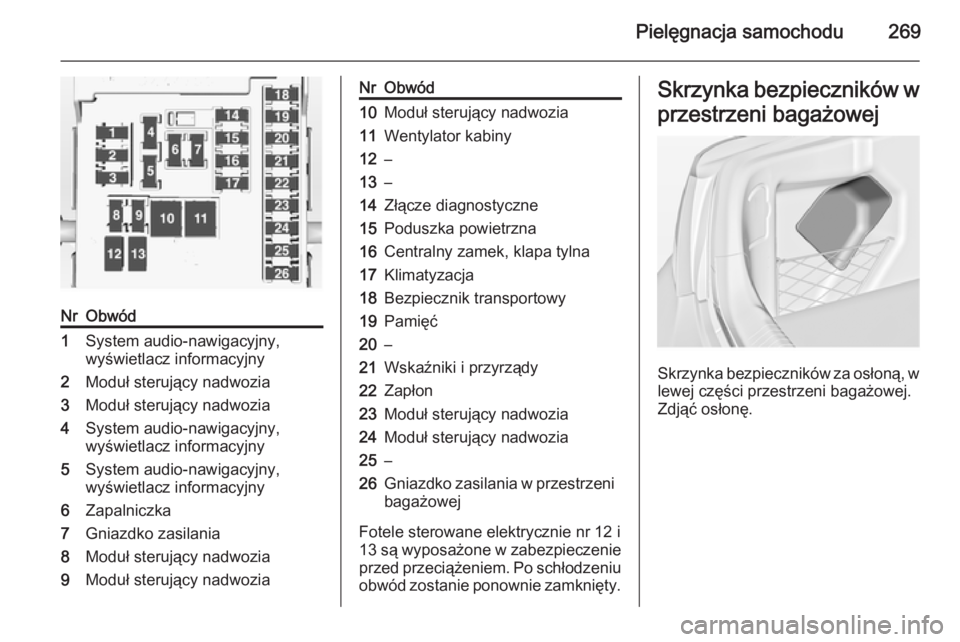

Pielęgnacja samochodu269
NrObwód1System audio-nawigacyjny,
wyświetlacz informacyjny2Moduł sterujący nadwozia3Moduł sterujący nadwozia4System audio-nawigacyjny,
wyświetlacz informacyjny5System audio-nawigacyjny,
wyświetlacz informacyjny6Zapalniczka7Gniazdko zasilania8Moduł sterujący nadwozia9Moduł sterujący nadwoziaNrObwód10Moduł sterujący nadwozia11Wentylator kabiny12–13–14Złącze diagnostyczne15Poduszka powietrzna16Centralny zamek, klapa tylna17Klimatyzacja18Bezpiecznik transportowy19Pamięć20–21Wskaźniki i przyrządy22Zapłon23Moduł sterujący nadwozia24Moduł sterujący nadwozia25–26Gniazdko zasilania w przestrzeni
bagażowej
Fotele sterowane elektrycznie nr 12 i
13 są wyposażone w zabezpieczenie przed przeciążeniem. Po schłodzeniu
obwód zostanie ponownie zamknięty.
Skrzynka bezpieczników w
przestrzeni bagażowej
Skrzynka bezpieczników za osłoną, w
lewej części przestrzeni bagażowej.
Zdjąć osłonę.

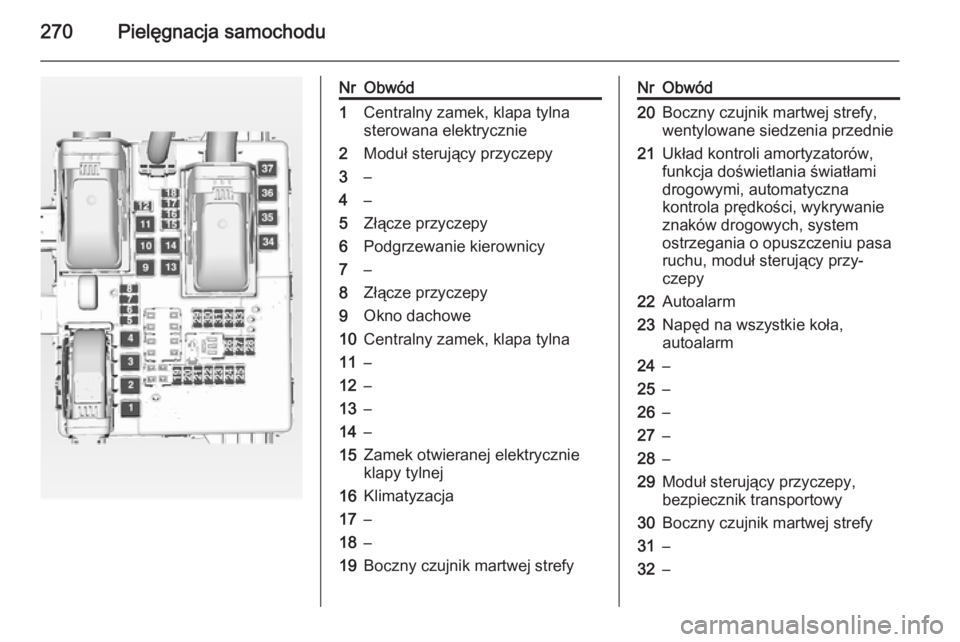

270Pielęgnacja samochodu
NrObwód1Centralny zamek, klapa tylna
sterowana elektrycznie2Moduł sterujący przyczepy3–4–5Złącze przyczepy6Podgrzewanie kierownicy7–8Złącze przyczepy9Okno dachowe10Centralny zamek, klapa tylna11–12–13–14–15Zamek otwieranej elektrycznie
klapy tylnej16Klimatyzacja17–18–19Boczny czujnik martwej strefyNrObwód20Boczny czujnik martwej strefy,
wentylowane siedzenia przednie21Układ kontroli amortyzatorów,
funkcja doświetlania światłami
drogowymi, automatyczna
kontrola prędkości, wykrywanie
znaków drogowych, system
ostrzegania o opuszczeniu pasa
ruchu, moduł sterujący przy‐
czepy22Autoalarm23Napęd na wszystkie koła,
autoalarm24–25–26–27–28–29Moduł sterujący przyczepy,
bezpiecznik transportowy30Boczny czujnik martwej strefy31–32–
