2015 MAZDA MODEL CX-5 Instruktionsbog (in Danish)

4-37
Under kørsel
Instrumentpanel og display
SignalAdvarselslamper og indikatorerSide
Advarselslampe for sikkerhedsseler 4-53
Advarselsindikation for åben dør 4-54
Advarselsindikation for åben bagklap 4-55
Advarselslampe for 120 km/t 4-27
Advarselsindikation for hastighed
Advarselsindikation for lavt sprinklervæskeniveau 4-55
Advarselslampe for system til overvågning af dæktryk 4-56
Indikation for nøgle 4-58
Orange advarselslampe for adaptive LED-forlygter/grøn indikatorlampe 4-60
Orange advarselslampe for High Beam Control-system (HBC)/grøn indikator 4-60
Gløderørsindikator 4-61
Indikation for dieselpartikelfilter 4-61
Indikation for skruenøgle 4-62
Advarselsindikation for lav omgivende temperatur 4-62

4-38
Under kørsel
Instrumentpanel og display
SignalAdvarselslamper og indikatorerSide
TCS/DSC-indikator 4-63
TCS OFF-indikator 4-63
Indikatorlampe for slukket Smart Brake Support/Smart City Brake Support
(SBS/SCBS)4-63
Advarselsindikation for Smart City Brake Support (SCBS) 4-64
i-ELOOP-indikator 4-64
Indikator for lav kølervæsketemperatur (blå) 4-64
Indikator for gearposition 4-64
Indikator for fjernlys 4-65
Blinklys/havariblink 4-65
Sikkerhedsindikator 4-65
Orange advarselslampe for MRCC-systemet (Mazda Radar Cruise Control)/
grøn indikator4-66
Indikator for aktiveret fartpilot (orange) / indstillet fartpilot (grøn) 4-66
Indikator for valg af tilstand 4-65
Indikator for slukket Blind Spot Monitoring (BSM) 4-67
Indikator for tændt lys 4-67

4-39
Under kørsel
Instrumentpanel og display
WType B
SignalAdvarselslamper og indikatorerSide
Advarselslampe for LED-forlygter 4-68
Indikator for tågeforlygter 4-68
Indikator for tågebaglygter 4-68
SignalAdvarselslamper og indikatorerSide
Hovedadvarselslampe 4-42
Advarselslampe for bremsesystem 4-42
Advarselslampe for ABS-systemet 4-43
Indikator for elektrisk parkeringsbremse 4-44
Advarselslampe for elektrisk parkeringsbremse 4-44
Indikator for bremsepedalbetjening 4-45
Advarselslamper/indikatorer vises i et eller flere markerede områder

4-40
Under kørsel
Instrumentpanel og display
SignalAdvarselslamper og indikatorerSide
Advarselslampe for ladesystem 4-45
Advarselslampe for motorolie 4-45
Indikator for motorkontrol 4-46
Advarselslampe for høj kølervæsketemperatur (rød) 4-46
Orange advarselslampe for i-stop/grøn indikatorlampe 4-47
Advarselslampe for Lane Departure Warning System (LDWS) 4-49
Indikator for slukket Lane Departure Warning System (LDWS) 4-49
4WD-advarselslampe 4-50
Advarselslampe for automatgear 4-51
Indikator for fejl i servostyring 4-52
Advarselslampe for airbag-/seleforstrammersystem 4-52
Advarselslampe for lavt brændstofniveau 4-53
Advarselslampe for sikkerhedsseler 4-53
Advarselslampe for åbne døre 4-54
Advarselslampe for 120 km/t 4-55
Advarselsindikation for hastighed 4-27

4-41
Under kørsel
Instrumentpanel og display
SignalAdvarselslamper og indikatorerSide
Advarselslampe for lavt sprinklervæskeniveau 4-55
Advarselslampe for system til overvågning af dæktryk 4-56
Advarselslampe for nøgle (rød)/nøgleindikator (grøn) 4-58
Orange advarselslampe for High Beam Control-system (HBC)/grøn indikator 4-60
Gløderørsindikator 4-61
Indikator for dieselpartikelfilter 4-61
Indikator for skruenøgle 4-62
Advarselsindikation for lav omgivende temperatur 4-62
TCS/DSC-indikator 4-63
TCS OFF-indikator 4-63
Indikator for lav kølervæsketemperatur (blå) 4-64
Indikator for gearposition 4-64
Indikator for fjernlys 4-65
Blinklys/havariblink 4-65
Sikkerhedsindikator 4-65
Indikator for aktiveret fartpilot (orange) / indstillet fartpilot (grøn) 4-66

4-42
Under kørsel
Instrumentpanel og display
WHovedadvarselslampe
Type A
Viser, hvornår der kræves meddelelse om
systemfejl.
Kontroller meddelelsen, der angives på
displayet, og kontakt en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
Type B
Lampen lyser kontinuerligt, hvis der sker
ét af følgende. Kontakt en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
•Der er en fejlfunktion
i batteristyringssystemet.•Der er en fejlfunktion
i bremsekontakten.
(SKYACTIV-D 2.2)
•Der er en fejlfunktion i motorens
hydraulikkontrol.
•Der er en fejlfunktion i motorens
taktkæde.
•Der er en fejlfunktion
i gennemstrømningsvarmer.
WAdvarselslampe for
bremsesystem
Advarselslampen har følgende funktioner:
Advarselslampen lyser, når
tændingskontakten drejes til stillingen
ON, og slukker, når motoren startes.
SignalAdvarselslamper og indikatorerSide
Indikator for valg af tilstand 4-65
Indikator for slukket Blind Spot Monitoring (BSM) 4-67
Indikator for tændt lys 4-67
Advarselslampe for LED-forlygter 4-68
Indikator for tågeforlygter 4-68
Indikator for tågebaglygter 4-68

4-43
Under kørsel
Instrumentpanel og display
Lampen lyser kontinuerligt, hvis der sker
ét af følgende.
•Utilstrækkelig bremsevæske
•Fejl i bremsesystemet
Hvis bremseadvarselslampen forbliver
tændt, kan bremsevæsken være lav, eller
der kan være et problem med
bremsesystemet. Parkér øjeblikkeligt
bilen på et sikkert sted, og kontakt en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.WAdvarselslampe for
ABS-systemet
Hvis advarselslampen for ABS-systemet
forbliver tændt under kørsel, har
kontrolenheden fundet en fejl i systemet.
Hvis det sker, vil bilens bremser fungere
normalt, som i en bil uden ABS-bremser.
I en sådan situation skal du kontakte en
fagekspert, og vi anbefaler et autoriseret
Mazda-værksted, hurtigst muligt.
Kør ikke, når bremsesystemets
advarselslampe lyser. Lad en
fagekspert, og vi anbefaler et
autoriseret Mazda-værksted,
efterse bremserne snarest muligt:
Det er farligt at køre, når
advarselslampen er tændt. Den
indikerer, at bremserne enten er
defekte eller kan svigte når som helst.
Hvis lampen forbliver tændt, efter at du
har sikret dig, at parkeringsbremsen er
sluppet helt, skal bremserne efterses
med det samme.
Desuden kan effektiviteten af
bremsefunktionen blive reduceret, så
det kan være nødvendigt at trykke
hårdere på bremsepedalen end normalt
for at stoppe bilen.
ADVARSEL
FORSIGTIG
BEMÆRK
Hvis motoren startes med hjælpebatteri,
vil der forekomme uregelmæssige
omdrejningstal, og advarselslampen for
ABS-systemet vil tænde. Hvis dette
skulle ske, er det en følge af et svagt
batteri og ikke ensbetydende med en
fejl i ABS-systemet.
Genoplad batteriet.
Se afsnittet "Genopladning af batteri"
på side 6-41.

4-44
Under kørsel
Instrumentpanel og display

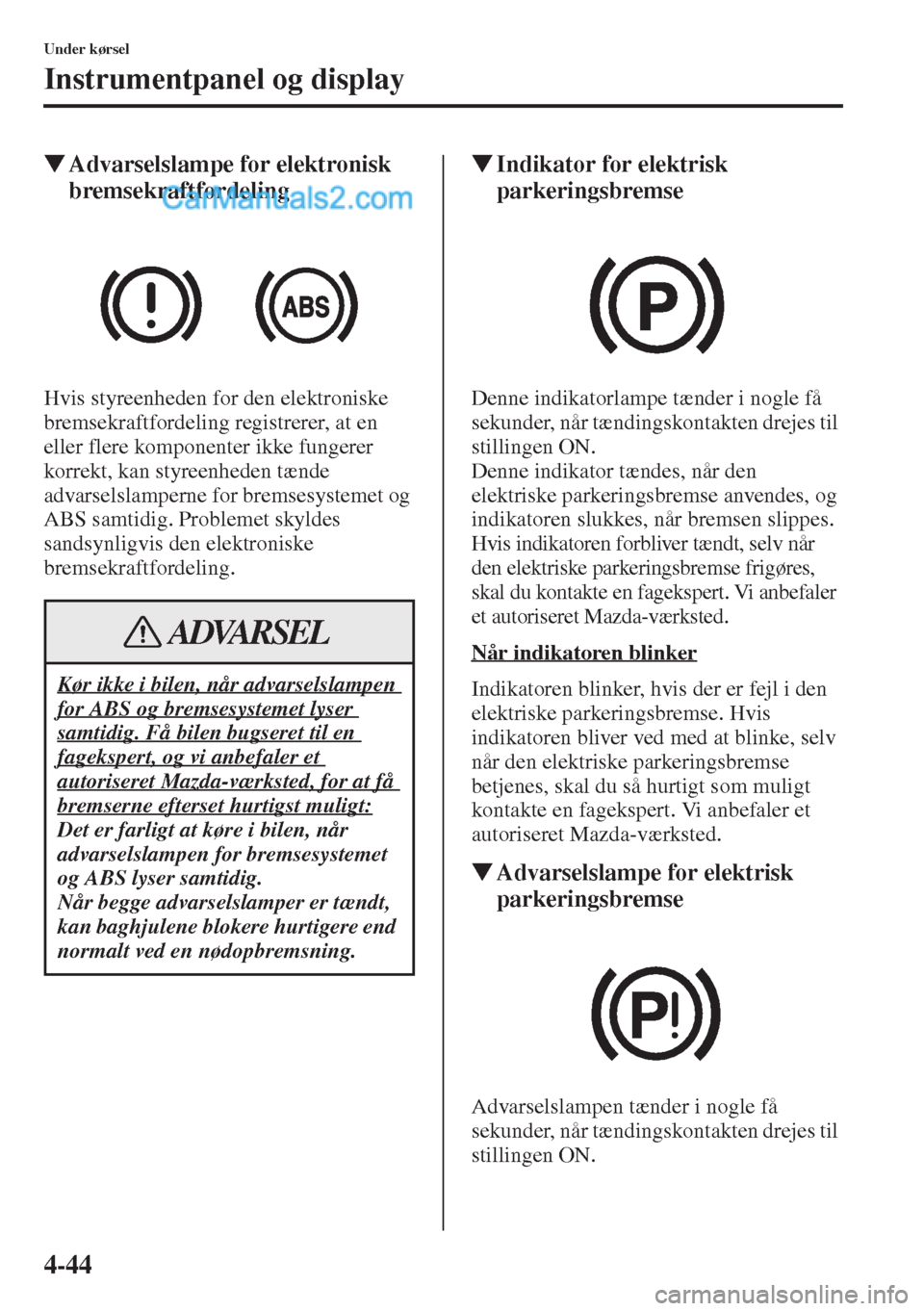

WAdvarselslampe for elektronisk
bremsekraftfordeling
Hvis styreenheden for den elektroniske
bremsekraftfordeling registrerer, at en
eller flere komponenter ikke fungerer
korrekt, kan styreenheden tænde
advarselslamperne for bremsesystemet og
ABS samtidig. Problemet skyldes
sandsynligvis den elektroniske
bremsekraftfordeling.
WIndikator for elektrisk
parkeringsbremse
Denne indikatorlampe tænder i nogle få
sekunder, når tændingskontakten drejes til
stillingen ON.
Denne indikator tændes, når den
elektriske parkeringsbremse anvendes, og
indikatoren slukkes, når bremsen slippes.
Hvis indikatoren forbliver tændt, selv når
den elektriske parkeringsbremse frigøres,
skal du kontakte en fagekspert. Vi anbefaler
et autoriseret Mazda-værksted.
Når indikatoren blinker
Indikatoren blinker, hvis der er fejl i den
elektriske parkeringsbremse. Hvis
indikatoren bliver ved med at blinke, selv
når den elektriske parkeringsbremse
betjenes, skal du så hurtigt som muligt
kontakte en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
WAdvarselslampe for elektrisk
parkeringsbremse
Advarselslampen tænder i nogle få
sekunder, når tændingskontakten drejes til
stillingen ON.
Kør ikke i bilen, når advarselslampen
for ABS og bremsesystemet lyser
samtidig. Få bilen bugseret til en
fagekspert, og vi anbefaler et
autoriseret Mazda-værksted, for at få
bremserne efterset hurtigst muligt:
Det er farligt at køre i bilen, når
advarselslampen for bremsesystemet
og ABS lyser samtidig.
Når begge advarselslamper er tændt,
kan baghjulene blokere hurtigere end
normalt ved en nødopbremsning.
ADVARSEL
