2015 Hyundai Grand Santa Fe Manual del propietario (in Spanish)

25
Su vehículo de un vistazo

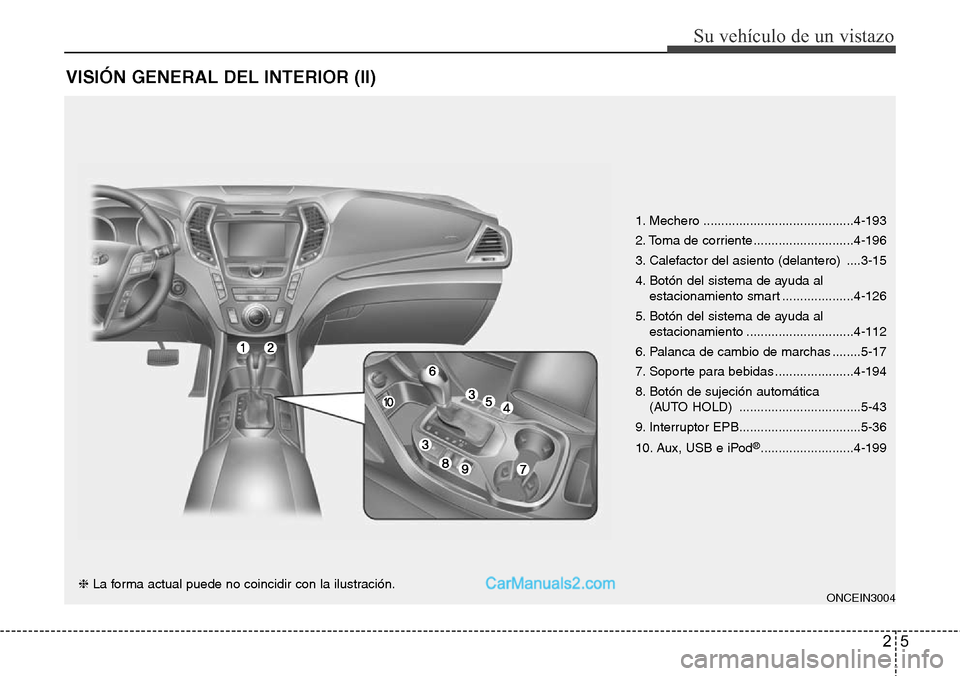

VISIÓN GENERAL DEL INTERIOR (II)
ONCEIN3004
1. Mechero ..........................................4-193
2. Toma de corriente ............................4-196
3. Calefactor del asiento (delantero) ....3-15
4. Botón del sistema de ayuda al
estacionamiento smart ....................4-126
5. Botón del sistema de ayuda al
estacionamiento ..............................4-112
6. Palanca de cambio de marchas ........5-17
7. Soporte para bebidas ......................4-194
8. Botón de sujeción automática
(AUTO HOLD) ..................................5-43
9. Interruptor EPB..................................5-36
10. Aux, USB e iPod
®..........................4-199
❈La forma actual puede no coincidir con la ilustración.

Su vehículo de un vistazo
6 2

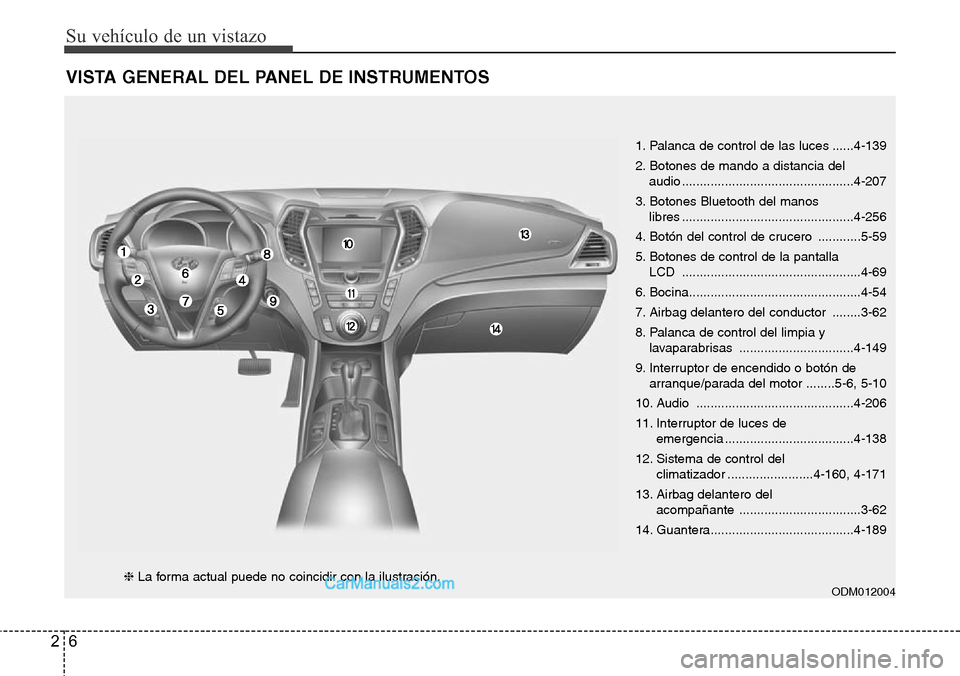

VISTA GENERAL DEL PANEL DE INSTRUMENTOS
1. Palanca de control de las luces ......4-139
2. Botones de mando a distancia del
audio ................................................4-207
3. Botones Bluetooth del manos
libres ................................................4-256
4. Botón del control de crucero ............5-59
5. Botones de control de la pantalla
LCD ..................................................4-69
6. Bocina................................................4-54
7. Airbag delantero del conductor ........3-62
8. Palanca de control del limpia y
lavaparabrisas ................................4-149
9. Interruptor de encendido o botón de
arranque/parada del motor ........5-6, 5-10
10. Audio ............................................4-206
11. Interruptor de luces de
emergencia ....................................4-138
12. Sistema de control del
climatizador ........................4-160, 4-171
13. Airbag delantero del
acompañante ..................................3-62
14. Guantera........................................4-189
ODM012004❈La forma actual puede no coincidir con la ilustración.

27
Su vehículo de un vistazo

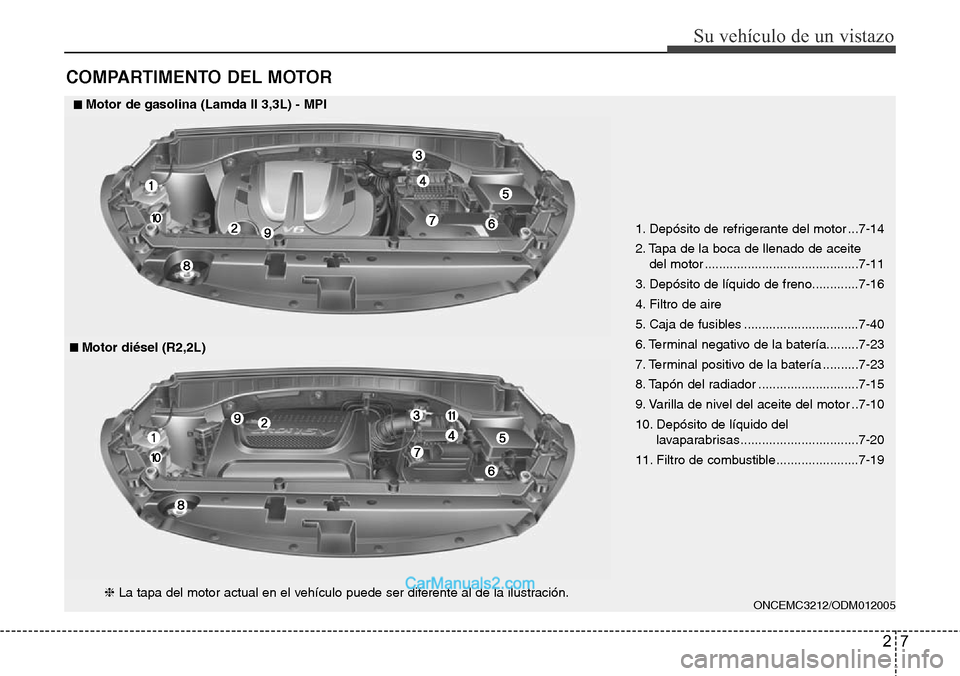

COMPARTIMENTO DEL MOTOR
1. Depósito de refrigerante del motor ...7-14
2. Tapa de la boca de llenado de aceite
del motor ...........................................7-11
3. Depósito de líquido de freno.............7-16
4. Filtro de aire
5. Caja de fusibles ................................7-40
6. Terminal negativo de la batería.........7-23
7. Terminal positivo de la batería ..........7-23
8. Tapón del radiador ............................7-15
9. Varilla de nivel del aceite del motor ..7-10
10. Depósito de líquido del
lavaparabrisas .................................7-20
11. Filtro de combustible.......................7-19
ONCEMC3212/ODM012005
■Motor diésel (R2,2L)
❈La tapa del motor actual en el vehículo puede ser diferente al de la ilustración.
■■Motor de gasolina (Lamda II 3,3L) - MPI

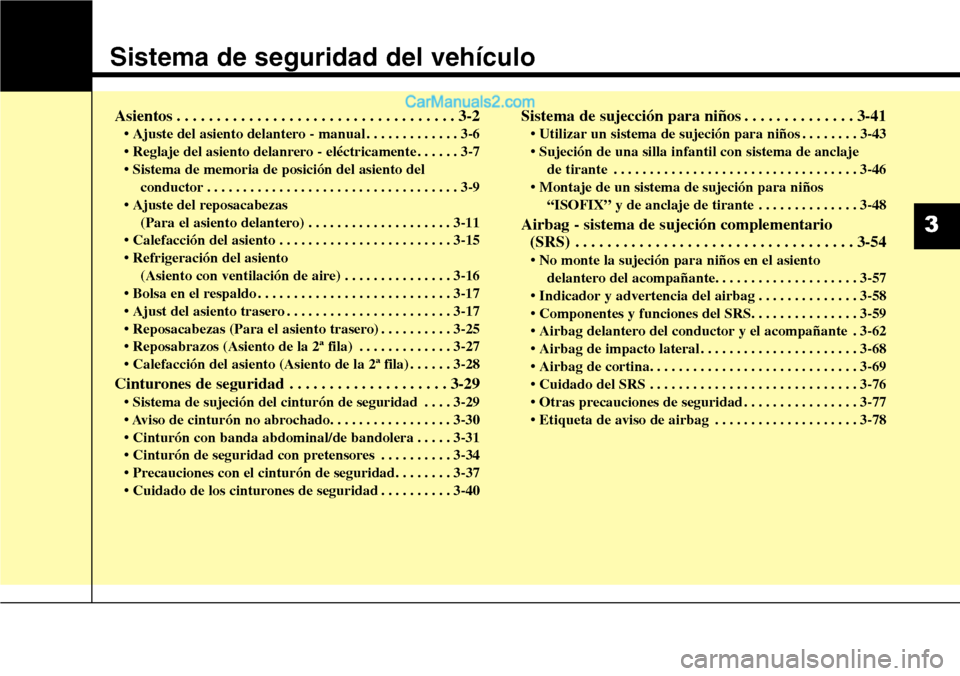

Sistema de seguridad del vehículo
Asientos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
• Ajuste del asiento delantero - manual . . . . . . . . . . . . . 3-6
• Reglaje del asiento delanrero - eléctricamente . . . . . . 3-7
• Sistema de memoria de posición del asiento del
conductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
• Ajuste del reposacabezas
(Para el asiento delantero) . . . . . . . . . . . . . . . . . . . . 3-11
• Calefacción del asiento . . . . . . . . . . . . . . . . . . . . . . . . 3-15
• Refrigeración del asiento
(Asiento con ventilación de aire) . . . . . . . . . . . . . . . 3-16
• Bolsa en el respaldo . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
• Ajust del asiento trasero . . . . . . . . . . . . . . . . . . . . . . . 3-17
• Reposacabezas (Para el asiento trasero) . . . . . . . . . . 3-25
• Reposabrazos (Asiento de la 2ª fila) . . . . . . . . . . . . . 3-27
• Calefacción del asiento (Asiento de la 2ª fila) . . . . . . 3-28
Cinturones de seguridad . . . . . . . . . . . . . . . . . . . . 3-29
• Sistema de sujeción del cinturón de seguridad . . . . 3-29
• Aviso de cinturón no abrochado. . . . . . . . . . . . . . . . . 3-30
• Cinturón con banda abdominal/de bandolera . . . . . 3-31
• Cinturón de seguridad con pretensores . . . . . . . . . . 3-34
• Precauciones con el cinturón de seguridad. . . . . . . . 3-37
• Cuidado de los cinturones de seguridad . . . . . . . . . . 3-40
Sistema de sujección para niños . . . . . . . . . . . . . . 3-41
• Utilizar un sistema de sujeción para niños . . . . . . . . 3-43
• Sujeción de una silla infantil con sistema de anclaje
de tirante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
• Montaje de un sistema de sujeción para niños
“ISOFIX” y de anclaje de tirante . . . . . . . . . . . . . . 3-48
Airbag - sistema de sujeción complementario
(SRS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54
• No monte la sujeción para niños en el asiento
delantero del acompañante. . . . . . . . . . . . . . . . . . . . 3-57
• Indicador y advertencia del airbag . . . . . . . . . . . . . . 3-58
• Componentes y funciones del SRS. . . . . . . . . . . . . . . 3-59
• Airbag delantero del conductor y el acompañante . 3-62
• Airbag de impacto lateral . . . . . . . . . . . . . . . . . . . . . . 3-68
• Airbag de cortina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-69
• Cuidado del SRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-76
• Otras precauciones de seguridad . . . . . . . . . . . . . . . . 3-77
• Etiqueta de aviso de airbag . . . . . . . . . . . . . . . . . . . . 3-78
3

Sistema de seguridad del vehículo
2 3
Asiento delantero
(1) Ajuste hacia adelante y hacia atrás
(2) Ángulo de inclinación
(3) Altura del asiento
(asiento del conductor)
(4) Soporte lumbar
(asiento del conductor)*
(5) Calefacción del asiento* /
Asiento con ventilación de aire*
(6) Reposacabezas
Asiento de la 2ª fila
(7) Ajuste hacia adelante y hacia atrás
(8) Plegado y ángulo del respaldo
(9) Palanca de entrada al asiento
(10) Reposacabezas
(11) Reposabrazos
(12) Calefacción del asiento*
Asiento de la 3ª fila
(13) Plegado del asiento
(14) Reposacabezas
* : opcional
ASIENTOS
ONCESA3001
Asiento manual
Asiento eléctrico

33
Sistema de seguridad del vehículo

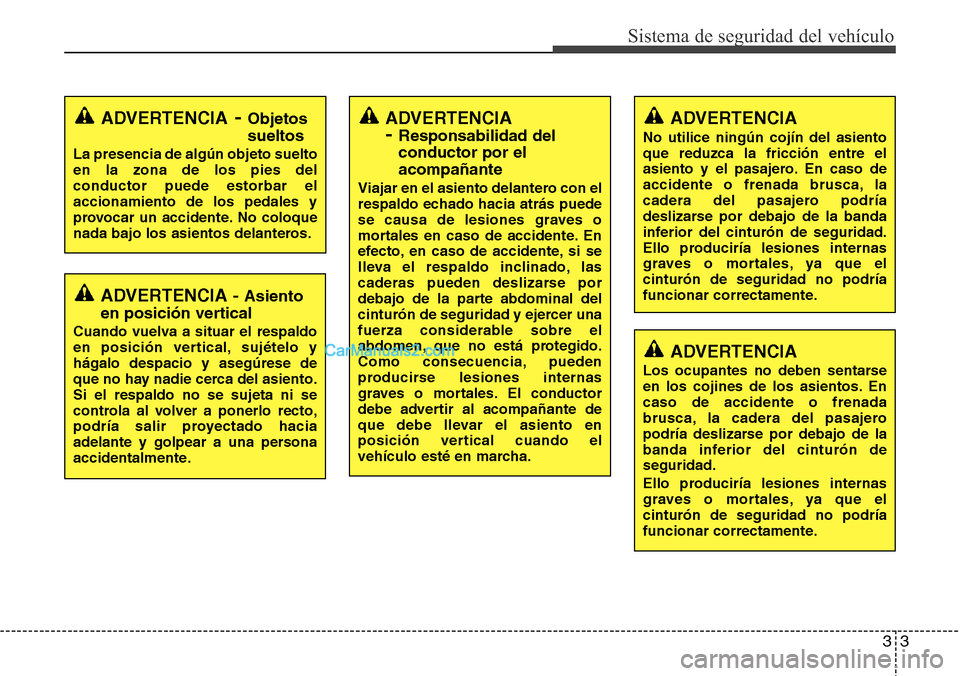

ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo y
hágalo despacio y asegúrese de
que no hay nadie cerca del asiento.
Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.
ADVERTENCIA- Objetos
sueltos
La presencia de algún objeto suelto
en la zona de los pies del
conductor puede estorbar el
accionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.
ADVERTENCIA
- Responsabilidad del
conductor por el
acompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.
ADVERTENCIA
No utilice ningún cojín del asiento
que reduzca la fricción entre el
asiento y el pasajero. En caso de
accidente o frenada brusca, la
cadera del pasajero podría
deslizarse por debajo de la banda
inferior del cinturón de seguridad.
Ello produciría lesiones internas
graves o mortales, ya que el
cinturón de seguridad no podría
funcionar correctamente.
ADVERTENCIA
Los ocupantes no deben sentarse
en los cojines de los asientos. En
caso de accidente o frenada
brusca, la cadera del pasajero
podría deslizarse por debajo de la
banda inferior del cinturón de
seguridad.
Ello produciría lesiones internas
graves o mortales, ya que el
cinturón de seguridad no podría
funcionar correctamente.

Sistema de seguridad del vehículo
4 3

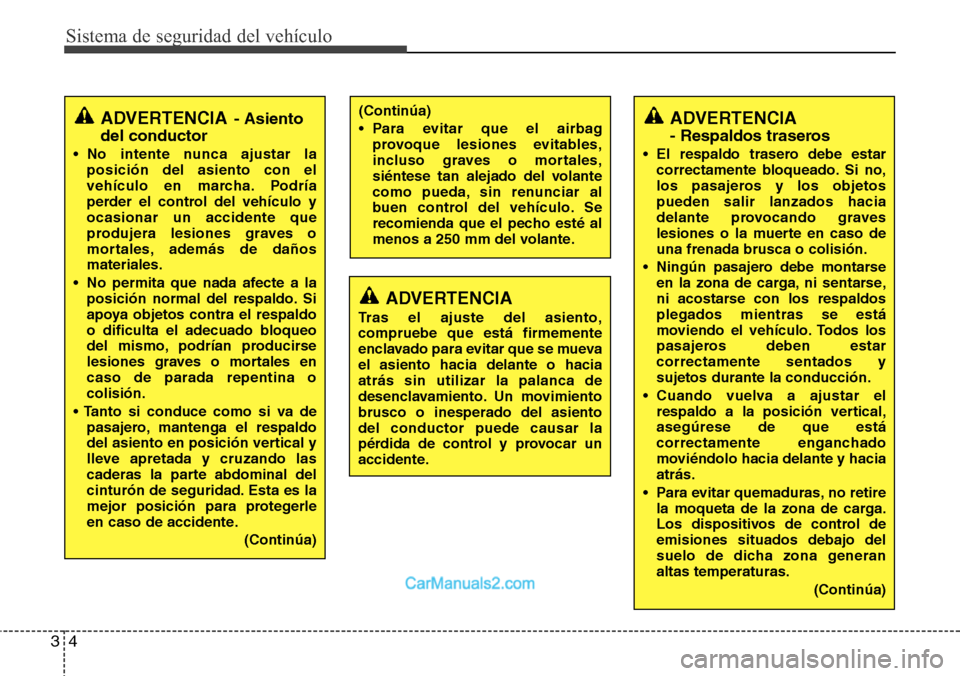

ADVERTENCIA
Tras el ajuste del asiento,
compruebe que está firmemente
enclavado para evitar que se mueva
el asiento hacia delante o hacia
atrás sin utilizar la palanca de
desenclavamiento. Un movimiento
brusco o inesperado del asiento
del conductor puede causar la
pérdida de control y provocar un
accidente.
ADVERTENCIA- Asiento
del conductor
• No intente nunca ajustar la
posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo y
ocasionar un accidente que
produjera lesiones graves o
mortales, además de daños
materiales.
• No permita que nada afecte a la
posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales en
caso de parada repentina o
colisión.
• Tanto si conduce como si va de
pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
(Continúa)
(Continúa)
• Para evitar que el airbag
provoque lesiones evitables,
incluso graves o mortales,
siéntese tan alejado del volante
como pueda, sin renunciar al
buen control del vehículo. Se
recomienda que el pecho esté al
menos a 250 mm del volante.ADVERTENCIA
- Respaldos traseros
• El respaldo trasero debe estar
correctamente bloqueado. Si no,
los pasajeros y los objetos
pueden salir lanzados hacia
delante provocando graves
lesiones o la muerte en caso de
una frenada brusca o colisión.
• Ningún pasajero debe montarse
en la zona de carga, ni sentarse,
ni acostarse con los respaldos
plegados mientras se está
moviendo el vehículo. Todos los
pasajeros deben estar
correctamente sentados y
sujetos durante la conducción.
• Cuando vuelva a ajustar el
respaldo a la posición vertical,
asegúrese de que está
correctamente enganchado
moviéndolo hacia delante y hacia
atrás.
• Para evitar quemaduras, no retire
la moqueta de la zona de carga.
Los dispositivos de control de
emisiones situados debajo del
suelo de dicha zona generan
altas temperaturas.
(Continúa)

35
Sistema de seguridad del vehículo

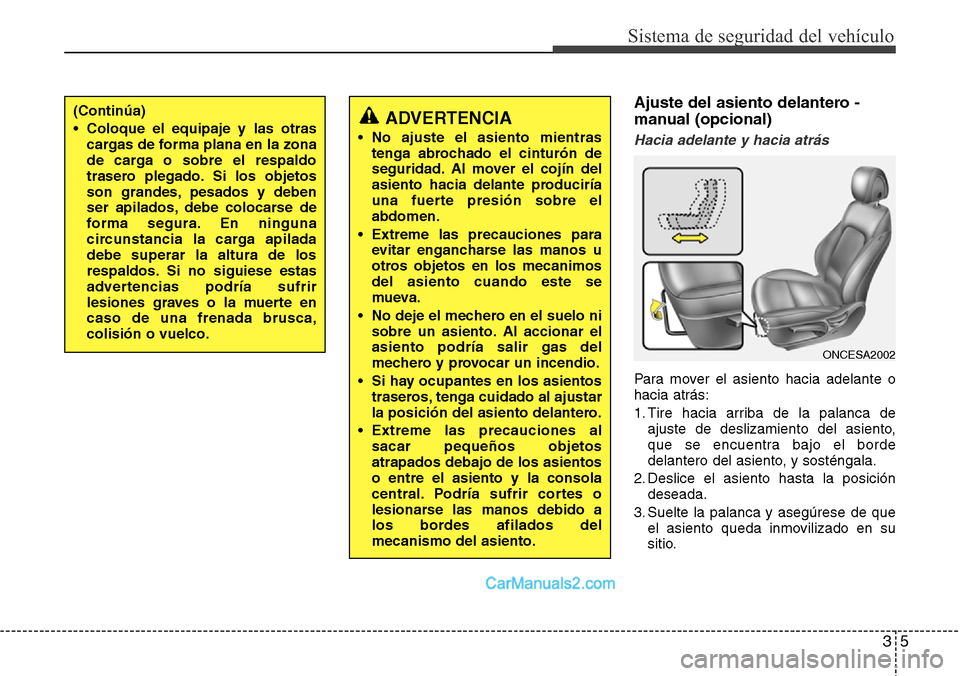

Ajuste del asiento delantero -
manual (opcional)
Hacia adelante y hacia atrás
Para mover el asiento hacia adelante o
hacia atrás:
1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento,
que se encuentra bajo el borde
delantero del asiento, y sosténgala.
2. Deslice el asiento hasta la posición
deseada.
3. Suelte la palanca y asegúrese de que
el asiento queda inmovilizado en su
sitio.
ADVERTENCIA
• No ajuste el asiento mientras
tenga abrochado el cinturón de
seguridad. Al mover el cojín del
asiento hacia delante produciría
una fuerte presión sobre el
abdomen.
• Extreme las precauciones para
evitar engancharse las manos u
otros objetos en los mecanimos
del asiento cuando este se
mueva.
• No deje el mechero en el suelo ni
sobre un asiento. Al accionar el
asiento podría salir gas del
mechero y provocar un incendio.
• Si hay ocupantes en los asientos
traseros, tenga cuidado al ajustar
la posición del asiento delantero.
• Extreme las precauciones al
sacar pequeños objetos
atrapados debajo de los asientos
o entre el asiento y la consola
central. Podría sufrir cortes o
lesionarse las manos debido a
los bordes afilados del
mecanismo del asiento.
(Continúa)
• Coloque el equipaje y las otras
cargas de forma plana en la zona
de carga o sobre el respaldo
trasero plegado. Si los objetos
son grandes, pesados y deben
ser apilados, debe colocarse de
forma segura. En ninguna
circunstancia la carga apilada
debe superar la altura de los
respaldos. Si no siguiese estas
advertencias podría sufrir
lesiones graves o la muerte en
caso de una frenada brusca,
colisión o vuelco.
ONCESA2002
