Mantenimiento
64 7
Condición del
vehículoH1 H2H3
W1 W2W3
Niebla
Niebla + DRL NieblaNiebla + DRL
Sin conductor888 (34,9) 868 (34,1) 584 (30)
584 (30)
1.420 (559) 1.193 (46,9) 1.544 (61)1.544 (61)
Con conductor883 (34,7) 863 (33,9) 579 (28)579 (28)
Unidad : mm (in)

H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
H3: Altura entre el centro de la bombilla de la luz antiniebla y el suelo
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)
W3: Distancia entre los centros de las dos luces antiniebla

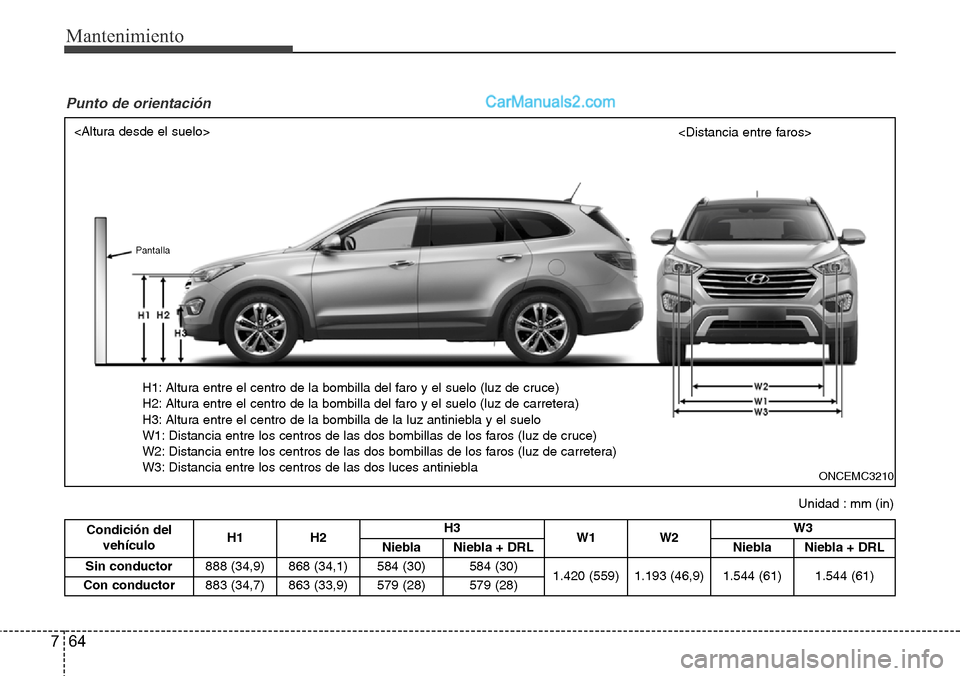

Punto de orientación
ONCEMC3210
Pantalla

765
Mantenimiento

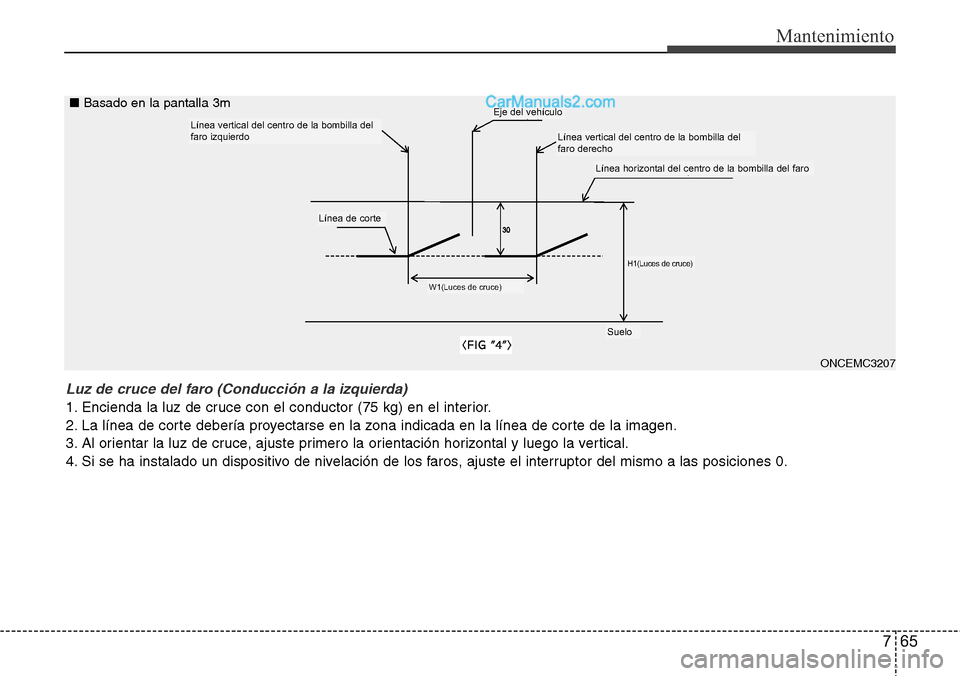

Luz de cruce del faro (Conducción a la izquierda)
1. Encienda la luz de cruce con el conductor (75 kg) en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
ONCEMC3207
Línea vertical del centro de la bombilla del
faro izquierdoLínea vertical del centro de la bombilla del
faro derecho
Eje del vehículo
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo
■Basado en la pantalla 3m

Mantenimiento
66 7

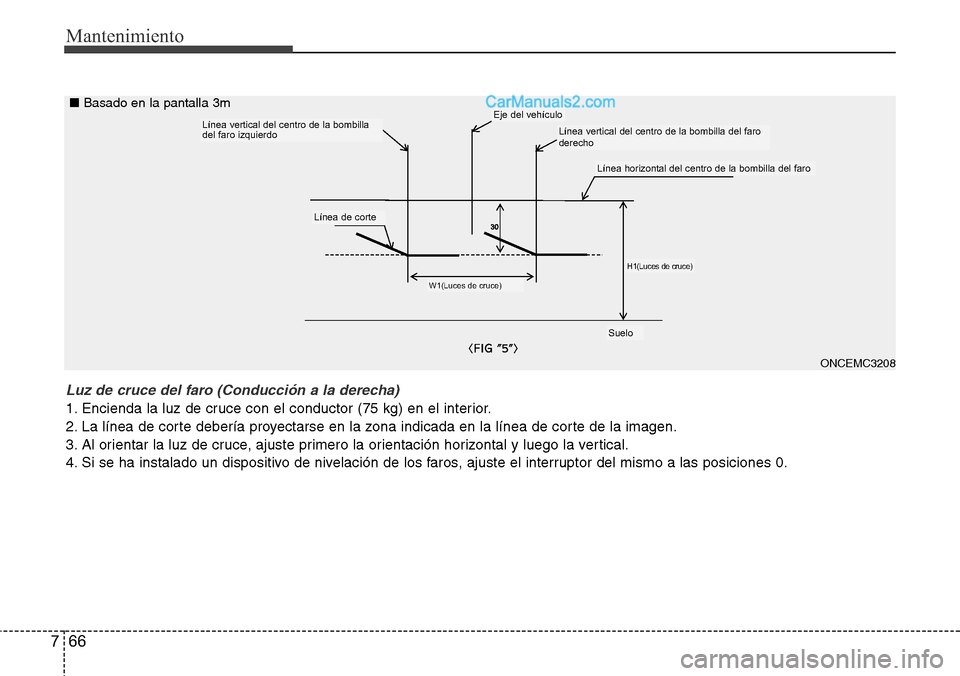

Luz de cruce del faro (Conducción a la derecha)
1. Encienda la luz de cruce con el conductor (75 kg) en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
ONCEMC3208
Línea vertical del centro de la bombilla
del faro izquierdoEje del vehículo
Línea vertical del centro de la bombilla del faro
derecho
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo
■Basado en la pantalla 3m

767
Mantenimiento

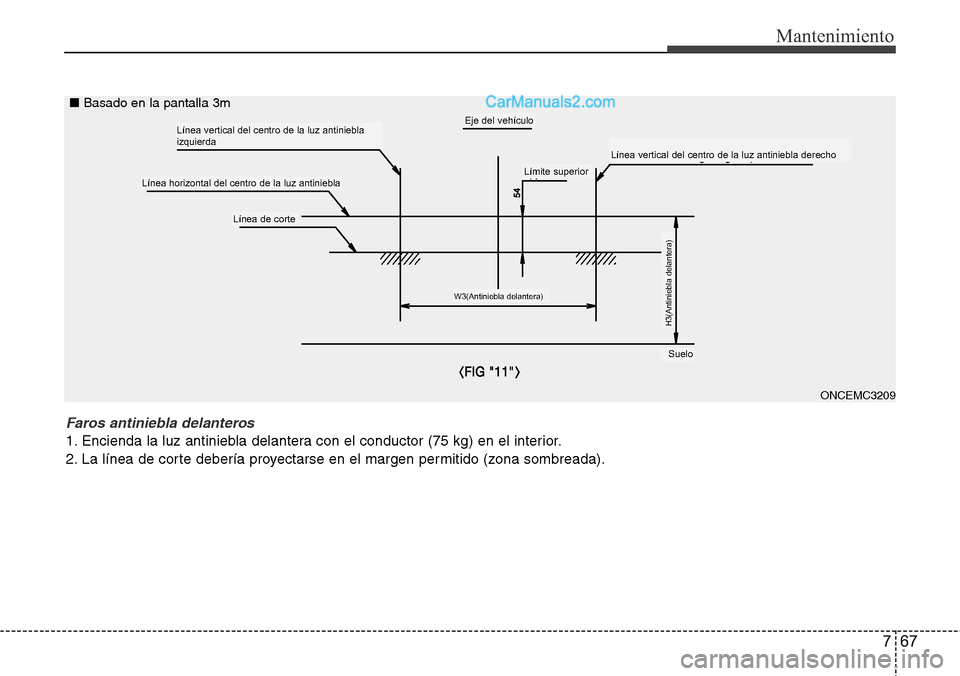

Faros antiniebla delanteros
1. Encienda la luz antiniebla delantera con el conductor (75 kg) en el interior.
2. La línea de corte debería proyectarse en el margen permitido (zona sombreada).
ONCEMC3209
Línea vertical del centro de la luz antiniebla
izquierdaEje del vehículo
Línea vertical del centro de la luz antiniebla derecho
Línea horizontal del centro de la luz antiniebla
Línea de corte
W3(Antiniebla delantera)
H3(Antiniebla delantera)
Límite superior
Suelo
■Basado en la pantalla 3m

Mantenimiento
68 7

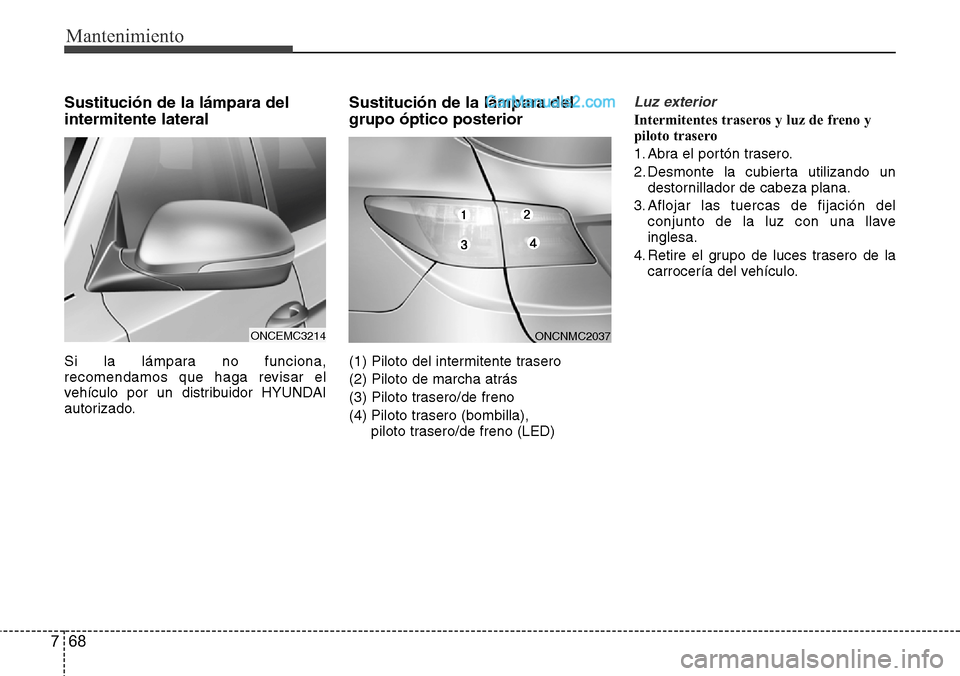

Sustitución de la lámpara del
intermitente lateral
Si la lámpara no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor HYUNDAI
autorizado.
Sustitución de la lámpara del
grupo óptico posterior
(1) Piloto del intermitente trasero
(2) Piloto de marcha atrás
(3) Piloto trasero/de freno
(4) Piloto trasero (bombilla),
piloto trasero/de freno (LED)
Luz exterior
Intermitentes traseros y luz de freno y
piloto trasero
1. Abra el portón trasero.
2. Desmonte la cubierta utilizando un
destornillador de cabeza plana.
3. Aflojar las tuercas de fijación del
conjunto de la luz con una llave
inglesa.
4. Retire el grupo de luces trasero de la
carrocería del vehículo.
ONCEMC3214ONCNMC2037

769
Mantenimiento
5. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
6. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
7. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.8. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
9. Vuelva a instalar el conjunto de la luz
en la carrocería.
Luz interior
1. Apague el motor.
2. Abra el portón trasero.
3. Demonte la cubierta utilizando un
destornillador de cabeza plana.
ODM072036
ONCNMC2038

Mantenimiento
70 7

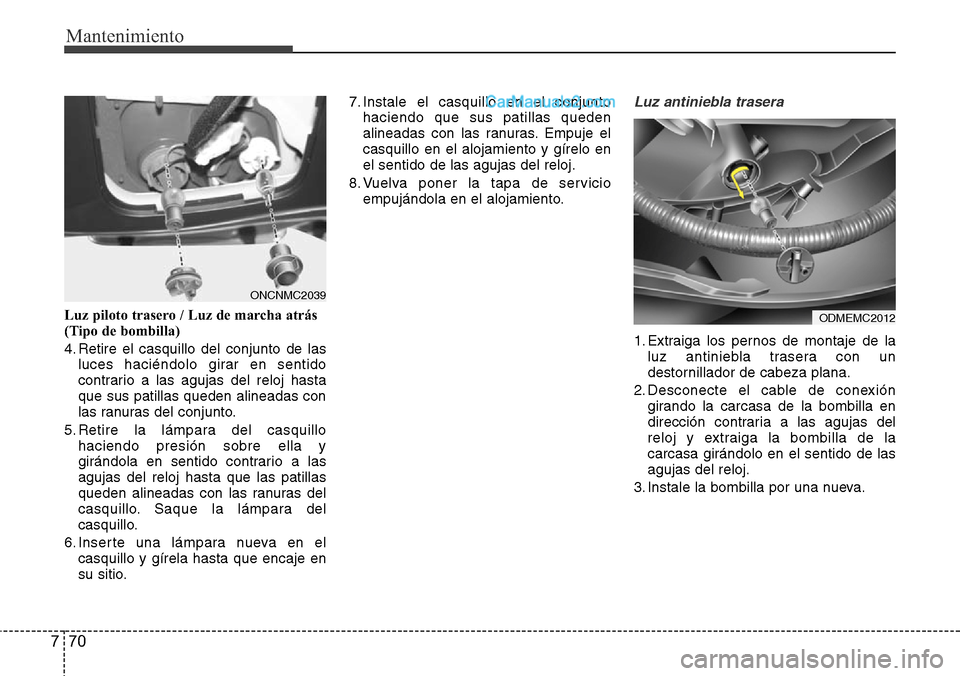

Luz piloto trasero / Luz de marcha atrás
(Tipo de bombilla)
4. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
5. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
6. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.7. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
8. Vuelva poner la tapa de servicio
empujándola en el alojamiento.
Luz antiniebla trasera
1. Extraiga los pernos de montaje de la
luz antiniebla trasera con un
destornillador de cabeza plana.
2. Desconecte el cable de conexión
girando la carcasa de la bombilla en
dirección contraria a las agujas del
reloj y extraiga la bombilla de la
carcasa girándolo en el sentido de las
agujas del reloj.
3. Instale la bombilla por una nueva.
ODMEMC2012
ONCNMC2039

771
Mantenimiento

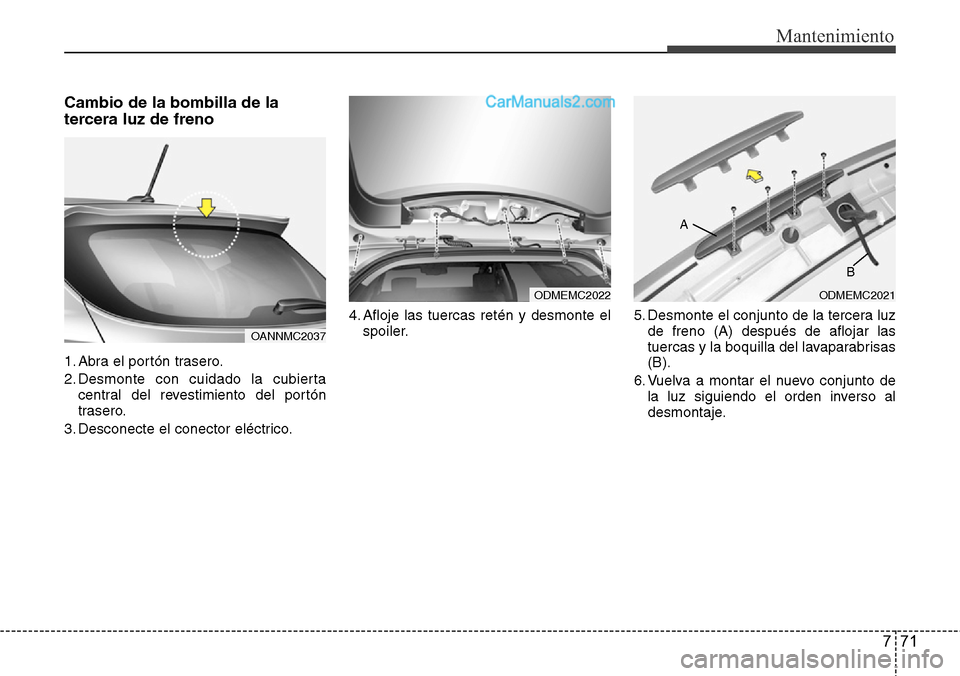

Cambio de la bombilla de la
tercera luz de freno
1. Abra el portón trasero.
2. Desmonte con cuidado la cubierta
central del revestimiento del portón
trasero.
3. Desconecte el conector eléctrico.4. Afloje las tuercas retén y desmonte el
spoiler.5. Desmonte el conjunto de la tercera luz
de freno (A) después de aflojar las
tuercas y la boquilla del lavaparabrisas
(B).
6. Vuelva a montar el nuevo conjunto de
la luz siguiendo el orden inverso al
desmontaje.
ODMEMC2022ODMEMC2021
B A
OANNMC2037
